3.4 简单机械（杠杆作图） 专项练习 （含解析）

杠杆作图专项练习
1.在图中力F作用在杠杆的A端，画出它的力臂l。
2.如图是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力，请画出阻力F2的力臂l2。
3.如图所示，画出拉力F的力臂l和物体B所受重力G的示意图。(根据要求完成下列作图)
4.如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受
重力的示意图(O2为重心)。
5.如图所示杠杆中，O为支点，请画出图中力F1和F2的力臂L1和L2。
6.如图所示，杠杆在水平位置平衡，货物A重200N，若拉力F为动力，请在图中画出杠杆所受阻力的示意图及动力
F对支点O的力臂。(保留作图痕迹)
7.如图所示，用螺丝刀撬钉子，O为支点，画出动力F1的力臂L1以及阻力F2。
8.如图所示，杠杆A在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
9.按照题目要求作图，在图中画出：杠杆所受拉力的力臂L1和所受阻力F2的示意图。
10.图中画出力F的力臂，并标上相应的字母L。

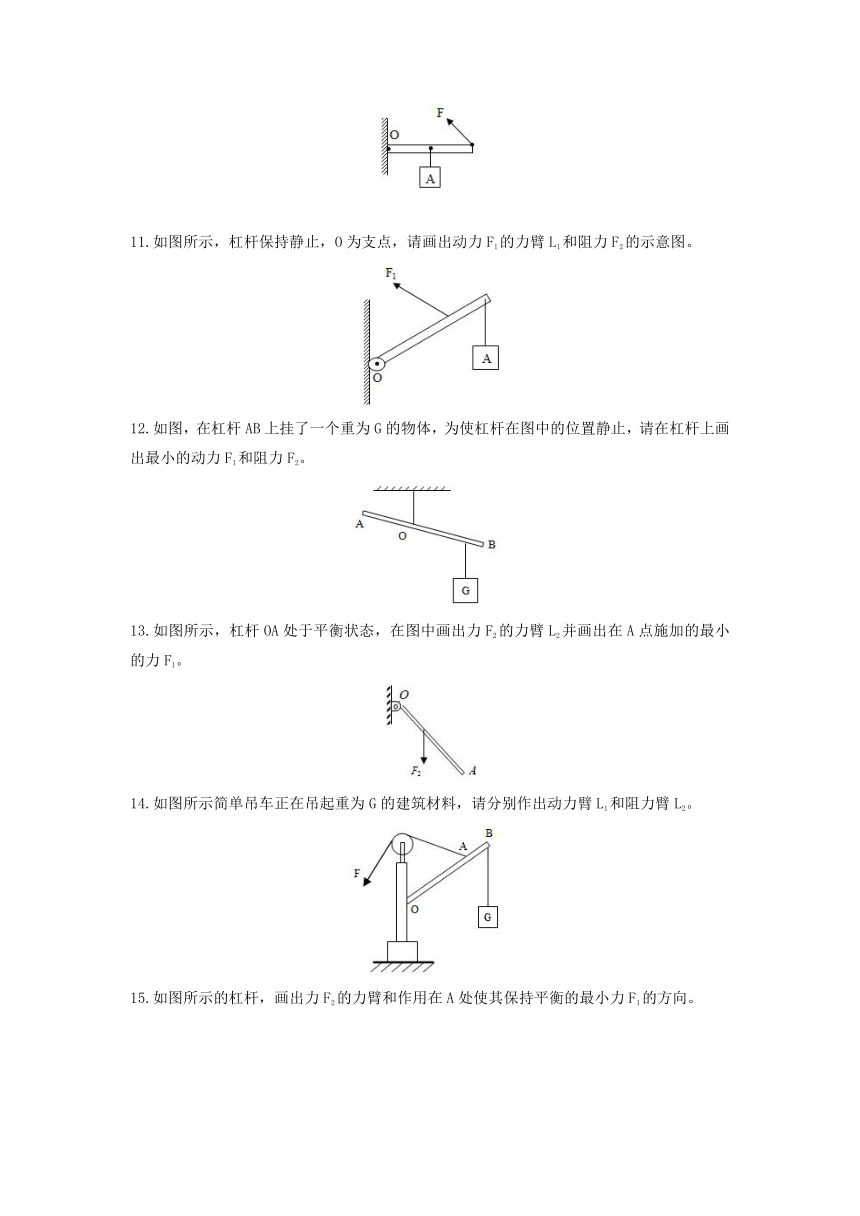

11.如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂L1和阻力F2的示意图。
12.如图，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F1和阻力F2。
13.如图所示，杠杆OA处于平衡状态，在图中画出力F2的力臂L2并画出在A点施加的最小的力F1。
14.如图所示简单吊车正在吊起重为G的建筑材料，请分别作出动力臂L1和阻力臂L2。
15.如图所示的杠杆，画出力F2的力臂和作用在A处使其保持平衡的最小力F1的方向。
16.如图，画出杠杆在图示位置静止时最小力F的示意图及其力臂L。
17.如图所示，硬质杠杆AOB上挂一重物M，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小拉
力F1的示意图和力F2的力臂L2。
18.杠杆在力F1、F2的作用下处于平衡，在图中做出力F2的示意图，以及力F1的力臂L1。
19.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和阻力臂L2。
20.完成下列作图，如图甲是一款修理路灯的升降机，其支撑臂相当于一个杠杆，其简化图如图乙所示。请在图乙中画出动力F1的力臂L1。

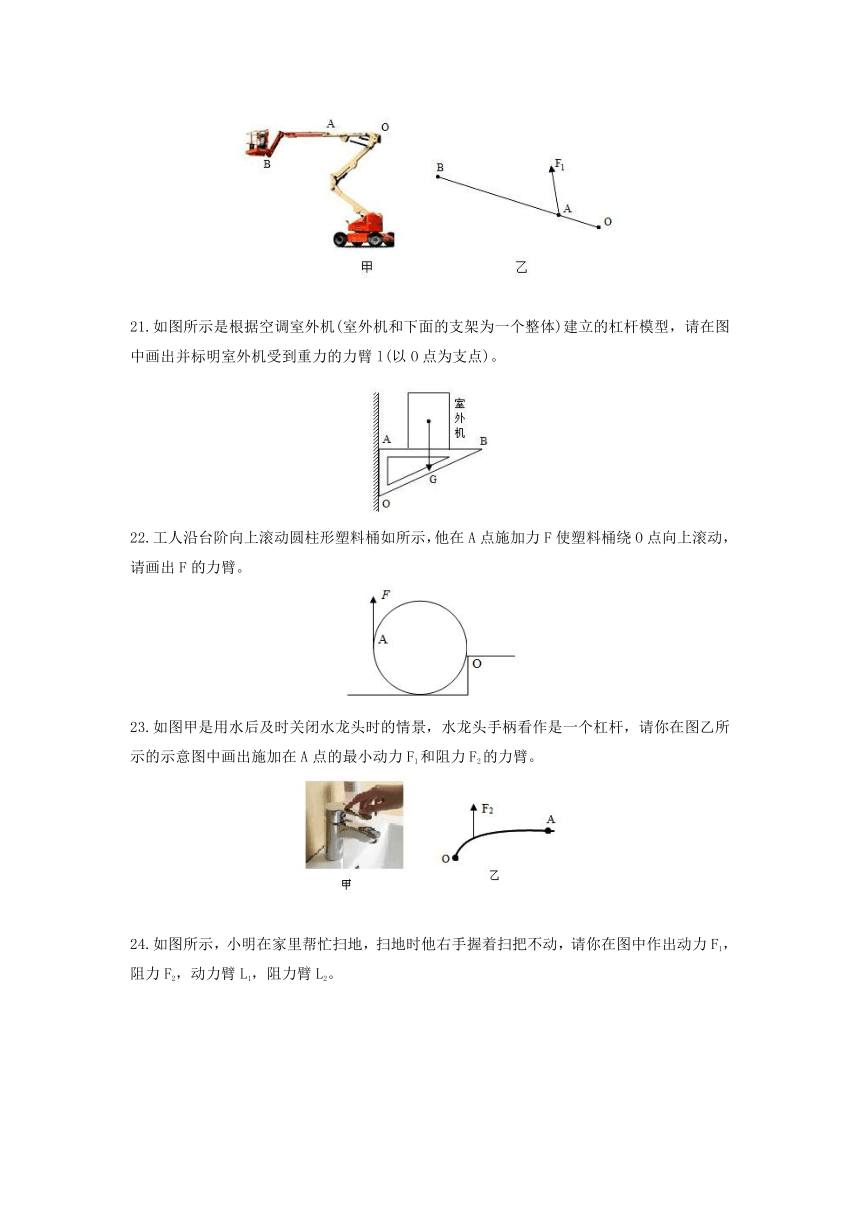

21.如图所示是根据空调室外机(室外机和下面的支架为一个整体)建立的杠杆模型，请在图中画出并标明室外机受到重力的力臂l(以O点为支点)。
22.工人沿台阶向上滚动圆柱形塑料桶如所示，他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。
23.如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1和阻力F2的力臂。
24.如图所示，小明在家里帮忙扫地，扫地时他右手握着扫把不动，请你在图中作出动力F1，阻力F2，动力臂L1，阻力臂L2。
25.小明在家常用板栗去壳器去除板栗壳(如图甲所示)，使用时用手压手柄，此时的AOB可视为一个杠杆，图乙是其简化示意图，请你在乙图中画出杠杆的动力示意图F1和阻力示意图F2，并画出动力臂L1。
杠杆作图专项练习
参考答案
