鲁科版五四制九年级下册物理仿真检测卷(二)含答案

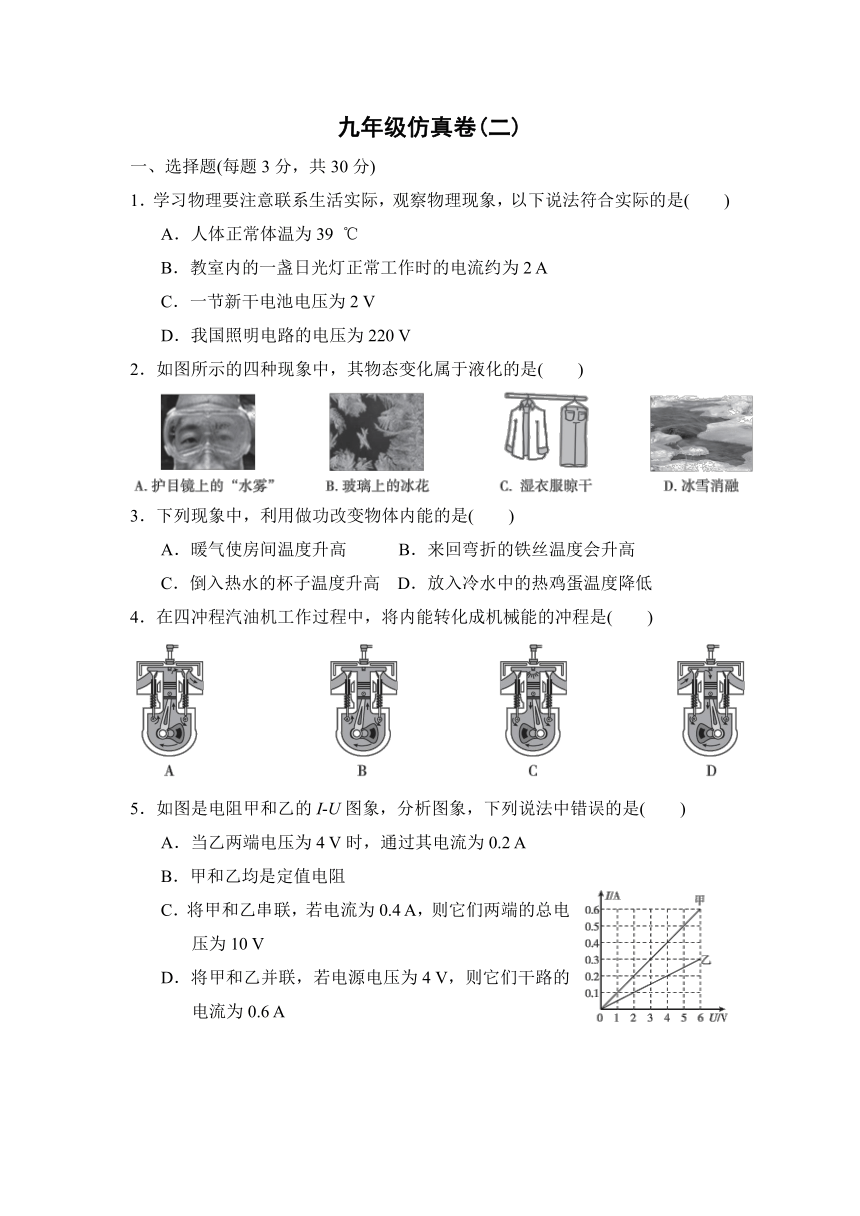

九年级仿真卷(二)
一、选择题(每题3分，共30分)
1．学习物理要注意联系生活实际，观察物理现象，以下说法符合实际的是(　　)
A．人体正常体温为39
℃
B．教室内的一盏日光灯正常工作时的电流约为2
A
C．一节新干电池电压为2
V
D．我国照明电路的电压为220
V
2．如图所示的四种现象中，其物态变化属于液化的是(　　)
3．下列现象中，利用做功改变物体内能的是(　　)
A．暖气使房间温度升高
B．来回弯折的铁丝温度会升高
C．倒入热水的杯子温度升高
D．放入冷水中的热鸡蛋温度降低
4．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是(　　)
5．如图是电阻甲和乙的I?U图象，分析图象，下列说法中错误的是(　　)
A．当乙两端电压为4
V时，通过其电流为0.2
A
B．甲和乙均是定值电阻
C．将甲和乙串联，若电流为0.4
A，则它们两端的总电压为10
V
D．将甲和乙并联，若电源电压为4
V，则它们干路的电流为0.6
A

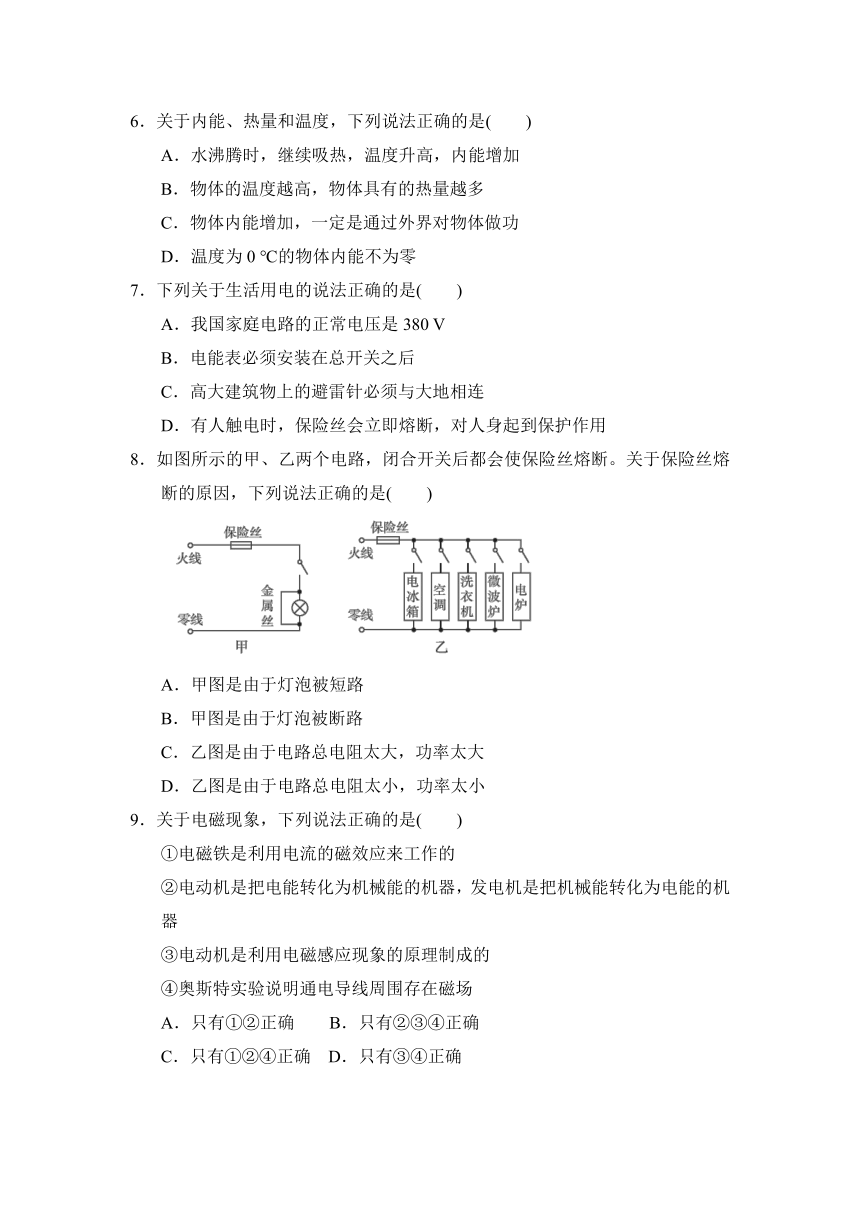

6．关于内能、热量和温度，下列说法正确的是(　　)
A．水沸腾时，继续吸热，温度升高，内能增加
B．物体的温度越高，物体具有的热量越多
C．物体内能增加，一定是通过外界对物体做功
D．温度为0
℃的物体内能不为零
7．下列关于生活用电的说法正确的是(　　)
A．我国家庭电路的正常电压是380
V
B．电能表必须安装在总开关之后
C．高大建筑物上的避雷针必须与大地相连
D．有人触电时，保险丝会立即熔断，对人身起到保护作用
8．如图所示的甲、乙两个电路，闭合开关后都会使保险丝熔断。关于保险丝熔断的原因，下列说法正确的是(　　)
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
9．关于电磁现象，下列说法正确的是(　　)
①电磁铁是利用电流的磁效应来工作的
②电动机是把电能转化为机械能的机器，发电机是把机械能转化为电能的机器
③电动机是利用电磁感应现象的原理制成的
④奥斯特实验说明通电导线周围存在磁场
A．只有①②正确
B．只有②③④正确
C．只有①②④正确
D．只有③④正确

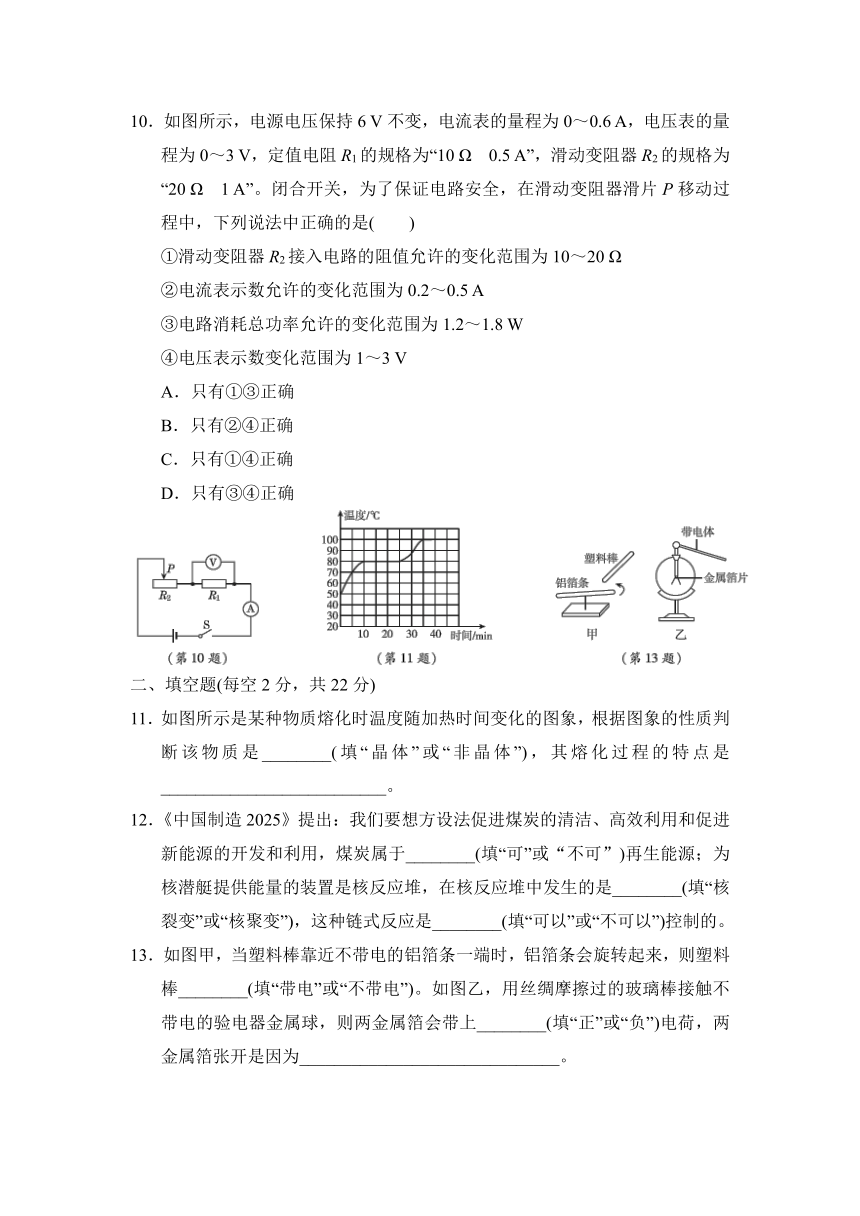

10．如图所示，电源电压保持6
V不变，电流表的量程为0～0.6
A，电压表的量程为0～3
V，定值电阻R1的规格为“10
Ω　0.5
A”，滑动变阻器R2的规格为“20
Ω　1
A”。闭合开关，为了保证电路安全，在滑动变阻器滑片P移动过程中，下列说法中正确的是(　　)
①滑动变阻器R2接入电路的阻值允许的变化范围为10～20
Ω
②电流表示数允许的变化范围为0.2～0.5
A
③电路消耗总功率允许的变化范围为1.2～1.8
W
④电压表示数变化范围为1～3
V
A．只有①③正确
B．只有②④正确
C．只有①④正确
D．只有③④正确
二、填空题(每空2分，共22分)
11．如图所示是某种物质熔化时温度随加热时间变化的图象，根据图象的性质判断该物质是________(填“晶体”或“非晶体”)，其熔化过程的特点是__________________________。
12．《中国制造2025》提出：我们要想方设法促进煤炭的清洁、高效利用和促进新能源的开发和利用，煤炭属于________(填“可”或“不可”)再生能源；为核潜艇提供能量的装置是核反应堆，在核反应堆中发生的是________(填“核裂变”或“核聚变”)，这种链式反应是________(填“可以”或“不可以”)控制的。
13．如图甲，当塑料棒靠近不带电的铝箔条一端时，铝箔条会旋转起来，则塑料棒________(填“带电”或“不带电”)。如图乙，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，则两金属箔会带上________(填“正”或“负”)电荷，两金属箔张开是因为______________________________。

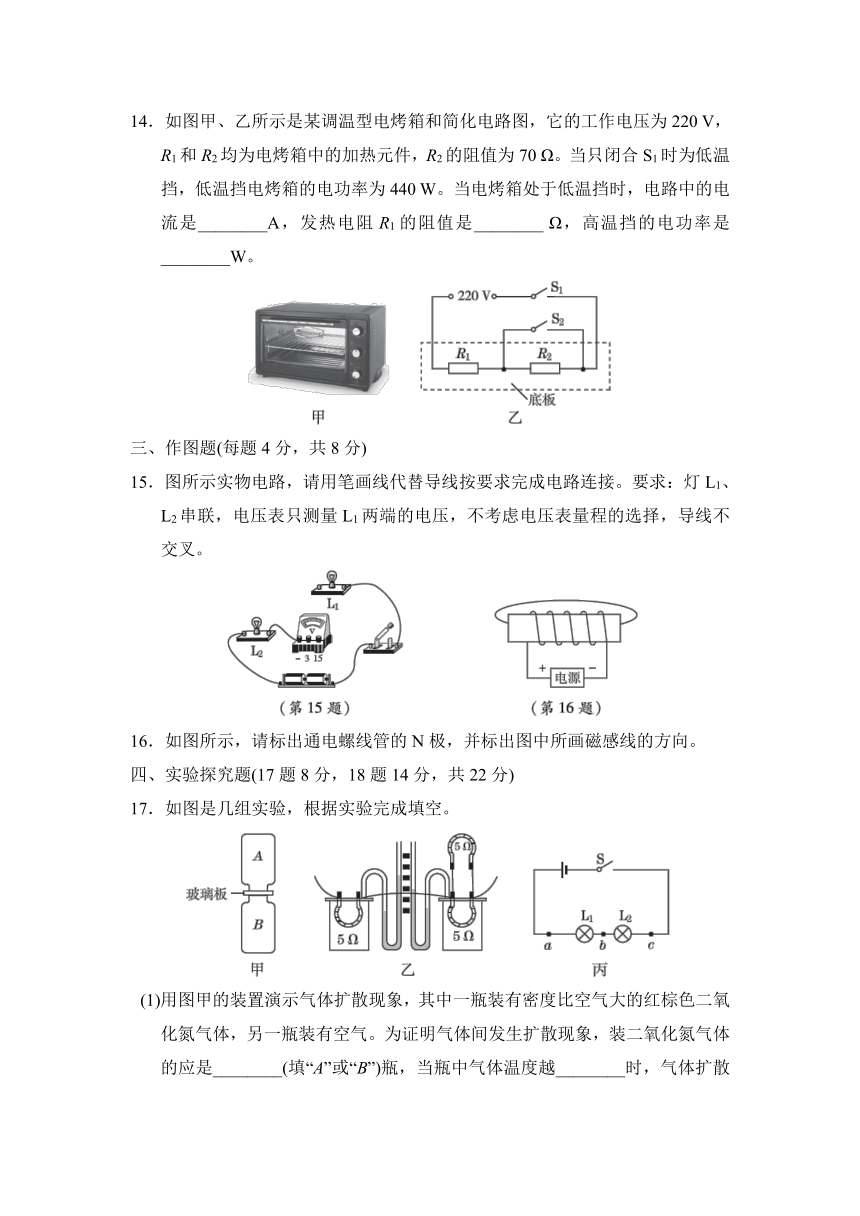

14．如图甲、乙所示是某调温型电烤箱和简化电路图，它的工作电压为220
V，R1和R2均为电烤箱中的加热元件，R2的阻值为70
Ω。当只闭合S1时为低温挡，低温挡电烤箱的电功率为440
W。当电烤箱处于低温挡时，电路中的电流是________A，发热电阻R1的阻值是________
Ω，高温挡的电功率是________W。
三、作图题(每题4分，共8分)
15．图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
16．如图所示，请标出通电螺线管的N极，并标出图中所画磁感线的方向。
四、实验探究题(17题8分，18题14分，共22分)
17．如图是几组实验，根据实验完成填空。
(1)用图甲的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气。为证明气体间发生扩散现象，装二氧化氮气体的应是________(填“A”或“B”)瓶，当瓶中气体温度越________时，气体扩散越快。

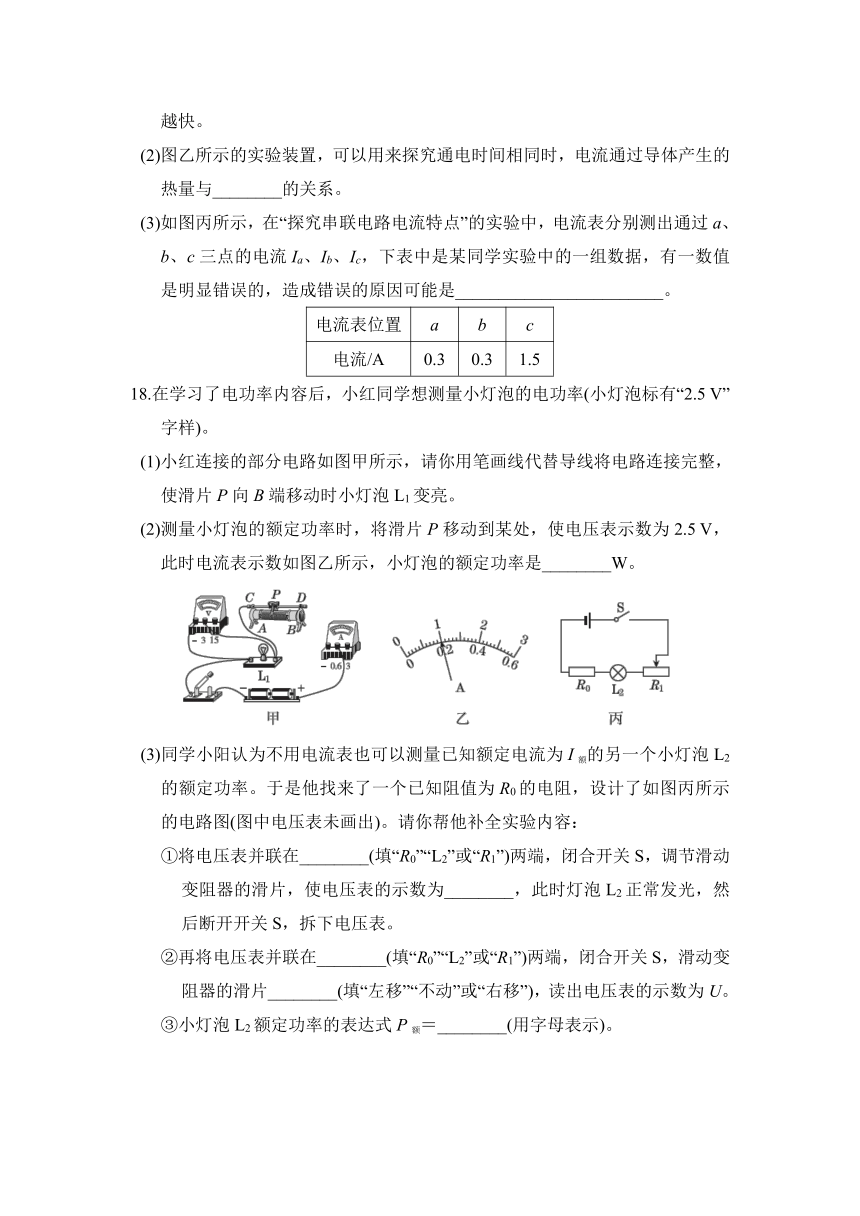

(2)图乙所示的实验装置，可以用来探究通电时间相同时，电流通过导体产生的热量与________的关系。
(3)如图丙所示，在“探究串联电路电流特点”的实验中，电流表分别测出通过a、b、c三点的电流Ia、Ib、Ic，下表中是某同学实验中的一组数据，有一数值是明显错误的，造成错误的原因可能是________________________。
电流表位置
a
b
c
电流/A
0.3
0.3
1.5
18.在学习了电功率内容后，小红同学想测量小灯泡的电功率(小灯泡标有“2.5
V”字样)。
(1)小红连接的部分电路如图甲所示，请你用笔画线代替导线将电路连接完整，使滑片P向B端移动时小灯泡L1变亮。
(2)测量小灯泡的额定功率时，将滑片P移动到某处，使电压表示数为2.5
V，此时电流表示数如图乙所示，小灯泡的额定功率是________W。
(3)同学小阳认为不用电流表也可以测量已知额定电流为I额的另一个小灯泡L2的额定功率。于是他找来了一个已知阻值为R0的电阻，设计了如图丙所示的电路图(图中电压表未画出)。请你帮他补全实验内容：
①将电压表并联在________(填“R0”“L2”或“R1”)两端，闭合开关S，调节滑动变阻器的滑片，使电压表的示数为________，此时灯泡L2正常发光，然后断开开关S，拆下电压表。
②再将电压表并联在________(填“R0”“L2”或“R1”)两端，闭合开关S，滑动变阻器的滑片________(填“左移”“不动”或“右移”)，读出电压表的示数为U。
③小灯泡L2额定功率的表达式P额＝________(用字母表示)。
五、计算题(19题6分，20题12分，共18分)
19．近年来，我国汽车工业迅猛发展，而发动机的能量利用效率是汽车经济性能的重要指标。现某款汽车每燃烧0.3
kg柴油，可做有用功5.16×106
J，则此汽车发动机的效率是多少？(柴油的热值为4.3×107
J/kg)
20．如图所示电路，电源电压恒为12
V，定值电阻R为12
Ω，灯泡L标有“12
V　0.5
A”字样。假设灯丝电阻不随温度的变化而变化，求：
(1)灯泡L的额定功率。
(2)当断开开关S2、闭合S1和S3时，电路在1
min内消耗的总电能。
(3)开关S1、S2、S3分别处于什么状态时，整个电路消耗的总功率最小？此时的总功率为多少？
答案
一、1．D
2．A　护目镜上的“水雾”是口中呼出的水蒸气遇冷镜片变成的小水珠，是液化现象，故A正确。玻璃上的冰花是室内空气中的水蒸气遇冷直接变成的固态冰，是凝华现象，故B错误。湿衣服晾干是水变成水蒸气，是汽化现象，故C错误。冰雪消融是冰变成水，是熔化现象，故D错误。
3．B　4．C
5．C　由图可知，当乙两端电压为4
V时，通过其电流为0.2
A，故A正确。由图象可知，甲、乙对应的电流与电压成正比，根据欧姆定律可知甲、乙两电阻的阻值不变，所以甲和乙均是定值电阻，故B正确。由图可知，当乙两端电压U乙＝4
V时，通过其电流I乙＝0.2
A。由I＝可得，电阻R乙＝＝＝20
Ω，甲、乙两电阻串联，当电路电流为0.4
A时，根据串联电路各处电流都相等可知，通过甲、乙的电流均为0.4
A，由图象可知，U甲＝4
V。由I＝可得，乙电阻两端电压U乙′＝IR乙＝0.4
A×20
Ω＝8
V，由串联电路中总电压等于各分电压之和可知，电源的电压U＝U甲＋U乙′＝4
V＋8
V＝、12
V，故C错误。甲、乙并联在4
V电源两端时，根据并联电路的电压特点可知两电阻两端的电压均为4
V，由图象可知，I甲′＝0.4
A，I乙′＝0.2
A，由并联电路中干路电流等于各支路电流之和可知，干路电流I′＝I甲′＋I乙′＝0.4
A＋0.2
A＝0.6
A，故D正确。
6．D
7．C　我国家庭电路的电压是220
V，不是380
V，故A错误。家庭电路中，输电线进户后首先接到电能表上，后面依次是总开关、保护设备、用电器等，故B错误。高大建筑物上的避雷针跟大地相连，发生雷电时，可以把闪电的强大电流传导到大地中去，从而避免建筑物遭受雷击，故C正确。有人触电时，不会引起电路中的电流过大，保险丝不会熔断，故D错误。
8．A　
9．C
10．A　由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。已知电压表的量程为0～3
V，当电压表的示数U1＝3
V时，电路中的电流I＝＝＝0.3
A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5
A，电流表的量程为0～0.6
A，滑动变阻器允许通过的最大电流为1
A，所以，电路中的最大电流I大＝0.3
A，此时滑动变阻器接入电路中的电阻最小，电路的总功率最大，根据I＝可得，此时电路中的总电阻R总小＝＝＝20
Ω，因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值R2小＝R总小－R1＝20
Ω－10
Ω＝10
Ω。电路的最大总功率P大＝UI大＝6
V×0.3
A＝1.8
W。由于滑动变阻器R2的规格为“20
Ω　1
A”，当滑动变阻器接入电路中的电阻最大为20
Ω时，电路中的电流最小，电压表的示数最小，电路消耗的总功率最小，则滑动变阻器R2允许接入电路阻值的变化范围为10～20
Ω，故①正确。所以，电路中的最小电流I小＝＝＝0.2
A，则电流表示数允许的变化范围为0.2
～0.3
A，故②错误。电压表的最小示数U1＝I小R1＝0.2
A×10
Ω＝2
V，则电压表示数允许的变化范围为2～3
V，故④错误。电路消耗的最小功率P小＝UI小＝6
V×0.2
A＝1.2
W，则电路消耗总功率允许的变化范围为1.2～1.8
W，故③正确。综上可知，只有①和③正确，选项A正确。
二、11．晶体；继续吸热，温度不变　点拨：由图知，该物质在熔化过程中，温度保持80
℃不变，所以该物质为晶体。晶体熔化过程中，继续吸热，但温度不变。
12．不可；核裂变；可以
13．带电；正；同种电荷相互排斥
14．2；40；1
210　点拨：由P＝UI可得，电烤箱处于低温挡时电路中的电流I1＝＝＝2
A。
当只闭合S1时，R1、R2串联，电烤箱处于低温挡，由P＝可得，R串＝＝＝110
Ω，发热电阻R1的阻值R1＝R串－R2＝110
Ω－70
Ω＝40
Ω。当S1、S2都闭合时，电路中只有电阻R1接入电路中，根据P＝可知，此时电路中电阻较小，功率较大，电烤箱处于高温挡。高温挡的电功率P高温＝＝＝1
210
W。
三、15．解：解：如图所示。
16．解：如图所示。
四、17．(1)B；高　(2)电流　(3)选用小量程却按大量程读数了
18．解：(1)如图所示。　(2)0.5　(3)①R0；I额R0；②L2；不动；③UI额
(1)滑片P向B端移动时小灯泡L1变亮，这表明通过小灯泡的电流是变大的，根据欧姆定律可知，电路的总电阻是变小的，即滑动变阻器接入电路的电阻变小，故应接B接线柱，如图所示。
(2)由图可知，电流表选用小量程，分度值为0.02
A，电流表示数为0.2
A，则小灯泡的额定功率是P＝UI＝2.5
V×0.2
A＝0.5
W。
(3)①将电压表并联在R0两端，闭合开关S，调节滑动变阻器的滑片，当电压表的示数为I额R0时，小灯泡L2正常发光，然后断开开关S，拆下电压表。②再将电压表并联在L2两端，闭合开关S，滑动变阻器的滑片不动，此时的小灯泡是正常发光的，读出电压表的示数为U，该电压为小灯泡的额定电压。③小灯泡L2额定功率的表达式P额＝UI额。
五、19．解：0.3
kg柴油完全燃烧放出的热量为Q放＝mq柴油＝0.3
kg×4.3×107
J/kg＝1.29×107
J，
有用功为W有用＝5.16×106
J，
此汽车发动机的效率η＝×100%＝×100%＝40%。
20．解：(1)灯泡L的额定功率P额＝U额I额＝12
V×0.5
A＝6
W。
(2)当断开开关S2、闭合S1和S3时，灯泡L和R并联，通过R的电流I＝＝＝1
A，
因并联电路中，干路电流等于各支路电流之和，所以干路电流I＝I＋IL＝
1
A＋0.5
A＝1.5
A，
电路在1
min内消耗的总电能W＝UIt＝12
V×1.5
A×60
s＝1
080
J。
(3)当开关S2闭合、S1和S3断开时，灯泡L和R串联，电路的总电阻最大，电路消耗的总功率最小。由I＝可知，灯泡的阻值RL＝＝＝24
Ω，
因串联电路的总电阻等于各分电阻之和，所以总电阻R总＝RL＋R＝24
Ω＋
12
Ω＝36
Ω，
整个电路消耗的最小总功率P最小＝＝＝4
W。
