鲁科版五四制九年级下册物理仿真检测卷(一)含答案

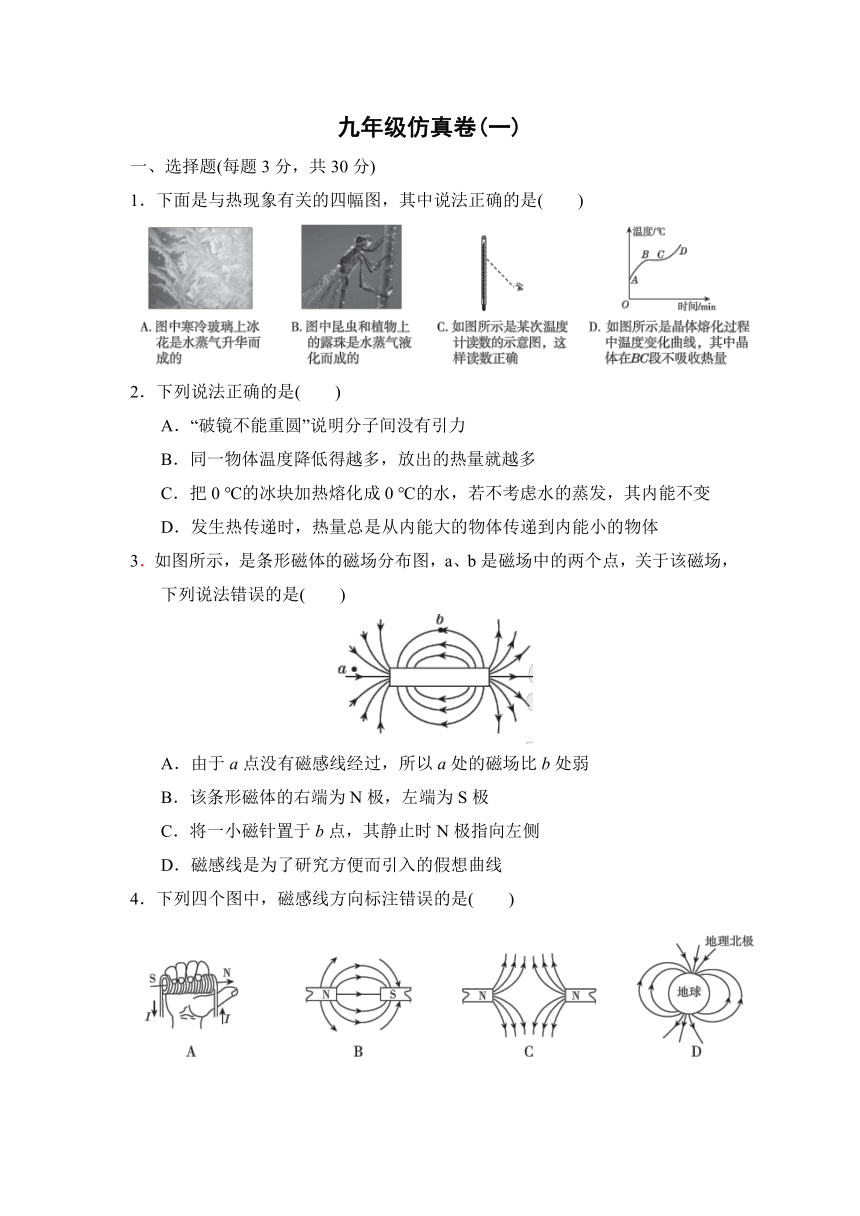

九年级仿真卷(一)
一、选择题(每题3分，共30分)
1．下面是与热现象有关的四幅图，其中说法正确的是(　　)
2．下列说法正确的是(　　)
A．“破镜不能重圆”说明分子间没有引力
B．同一物体温度降低得越多，放出的热量就越多
C．把0
℃的冰块加热熔化成0
℃的水，若不考虑水的蒸发，其内能不变
D．发生热传递时，热量总是从内能大的物体传递到内能小的物体
3．如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法错误的是(　　)
A．由于a点没有磁感线经过，所以a处的磁场比b处弱
B．该条形磁体的右端为N极，左端为S极
C．将一小磁针置于b点，其静止时N极指向左侧
D．磁感线是为了研究方便而引入的假想曲线
4．下列四个图中，磁感线方向标注错误的是(　　)

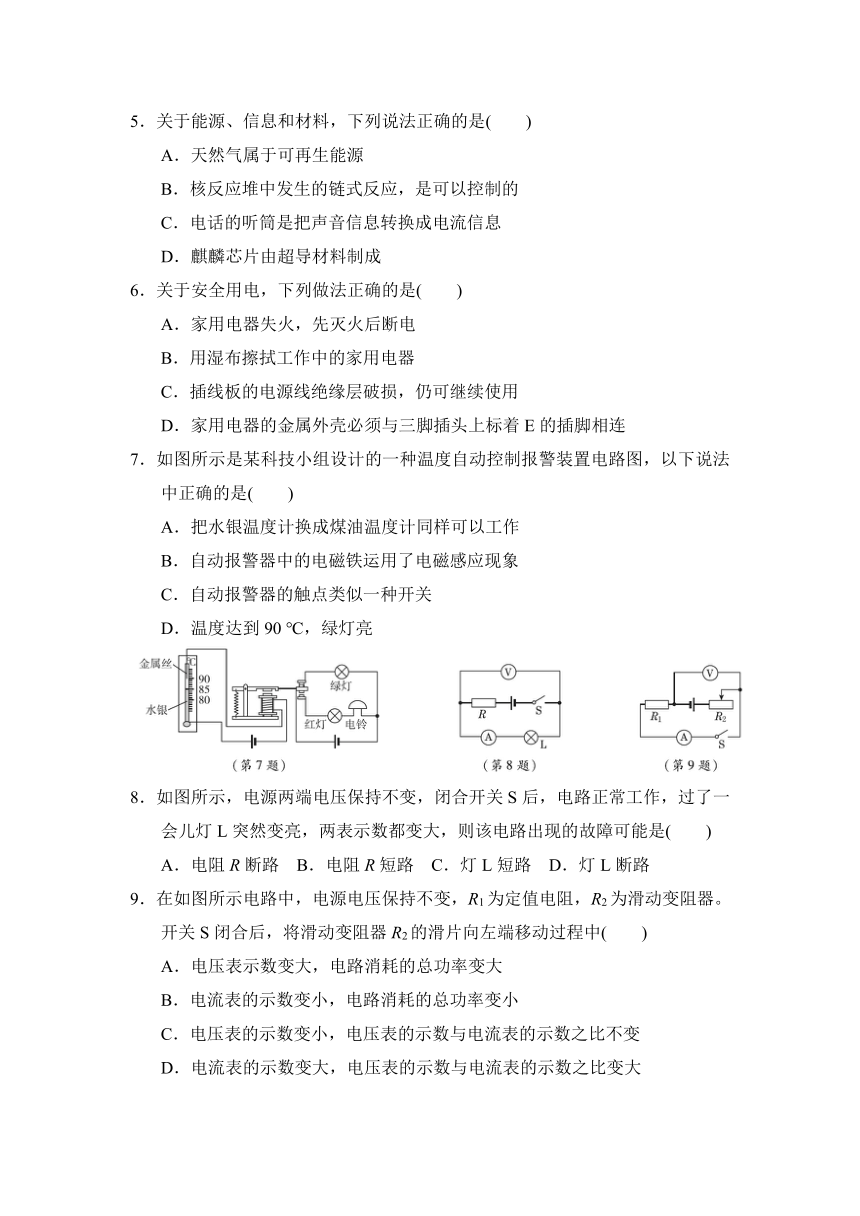

5．关于能源、信息和材料，下列说法正确的是(　　)
A．天然气属于可再生能源
B．核反应堆中发生的链式反应，是可以控制的
C．电话的听筒是把声音信息转换成电流信息
D．麒麟芯片由超导材料制成
6．关于安全用电，下列做法正确的是(　　)
A．家用电器失火，先灭火后断电
B．用湿布擦拭工作中的家用电器
C．插线板的电源线绝缘层破损，仍可继续使用
D．家用电器的金属外壳必须与三脚插头上标着E的插脚相连
7．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是(　　)
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器中的电磁铁运用了电磁感应现象
C．自动报警器的触点类似一种开关
D．温度达到90
℃，绿灯亮
8．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是(　　)
A．电阻R断路
B．电阻R短路
C．灯L短路
D．灯L断路
9．在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。开关S闭合后，将滑动变阻器R2的滑片向左端移动过程中(　　)
A．电压表示数变大，电路消耗的总功率变大
B．电流表的示数变小，电路消耗的总功率变小
C．电压表的示数变小，电压表的示数与电流表的示数之比不变
D．电流表的示数变大，电压表的示数与电流表的示数之比变大

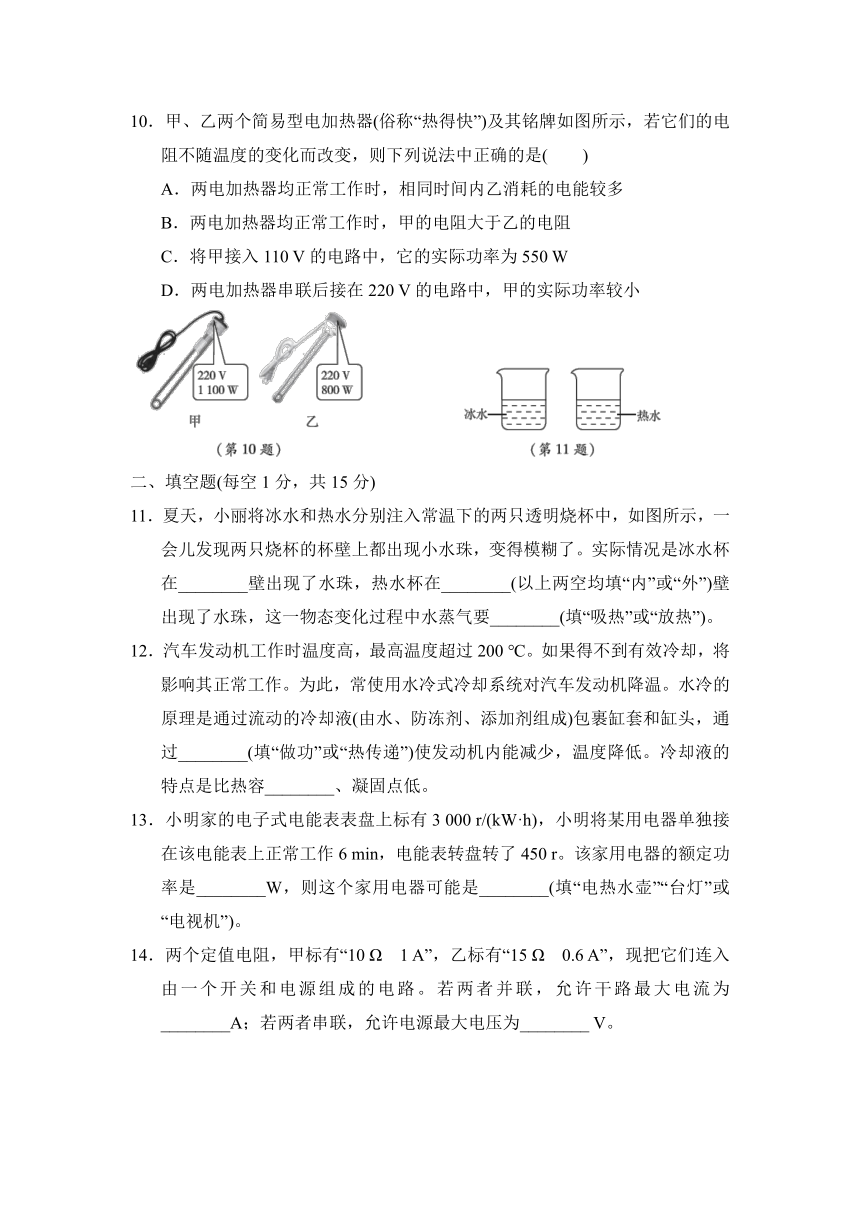

10．甲、乙两个简易型电加热器(俗称“热得快”)及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是(　　)
A．两电加热器均正常工作时，相同时间内乙消耗的电能较多
B．两电加热器均正常工作时，甲的电阻大于乙的电阻
C．将甲接入110
V的电路中，它的实际功率为550
W
D．两电加热器串联后接在220
V的电路中，甲的实际功率较小
二、填空题(每空1分，共15分)
11．夏天，小丽将冰水和热水分别注入常温下的两只透明烧杯中，如图所示，一会儿发现两只烧杯的杯壁上都出现小水珠，变得模糊了。实际情况是冰水杯在________壁出现了水珠，热水杯在________(以上两空均填“内”或“外”)壁出现了水珠，这一物态变化过程中水蒸气要________(填“吸热”或“放热”)。
12．汽车发动机工作时温度高，最高温度超过200
℃。如果得不到有效冷却，将影响其正常工作。为此，常使用水冷式冷却系统对汽车发动机降温。水冷的原理是通过流动的冷却液(由水、防冻剂、添加剂组成)包裹缸套和缸头，通过________(填“做功”或“热传递”)使发动机内能减少，温度降低。冷却液的特点是比热容________、凝固点低。
13．小明家的电子式电能表表盘上标有3
000
r/(kW·h)，小明将某用电器单独接在该电能表上正常工作6
min，电能表转盘转了450
r。该家用电器的额定功率是________W，则这个家用电器可能是________(填“电热水壶”“台灯”或“电视机”)。
14．两个定值电阻，甲标有“10
Ω　1
A”，乙标有“15
Ω　0.6
A”，现把它们连入由一个开关和电源组成的电路。若两者并联，允许干路最大电流为________A；若两者串联，允许电源最大电压为________
V。

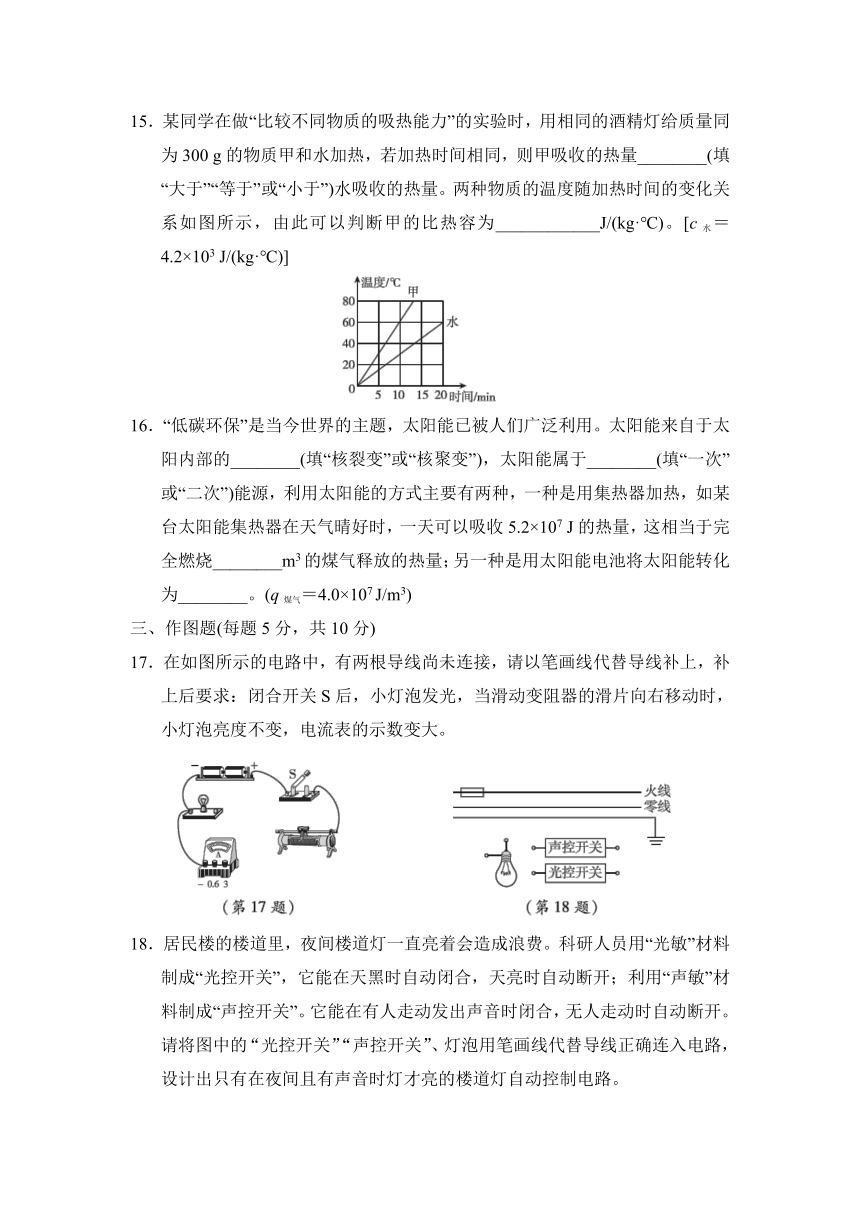

15．某同学在做“比较不同物质的吸热能力”的实验时，用相同的酒精灯给质量同为300
g的物质甲和水加热，若加热时间相同，则甲吸收的热量________(填“大于”“等于”或“小于”)水吸收的热量。两种物质的温度随加热时间的变化关系如图所示，由此可以判断甲的比热容为____________J/(kg·℃)。[c水＝4.2×103
J/(kg·℃)]
16．“低碳环保”是当今世界的主题，太阳能已被人们广泛利用。太阳能来自于太阳内部的________(填“核裂变”或“核聚变”)，太阳能属于________(填“一次”或“二次”)能源，利用太阳能的方式主要有两种，一种是用集热器加热，如某台太阳能集热器在天气晴好时，一天可以吸收5.2×107
J的热量，这相当于完全燃烧________m3的煤气释放的热量；另一种是用太阳能电池将太阳能转化为________。(q煤气＝4.0×107
J/m3)
三、作图题(每题5分，共10分)
17．在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：闭合开关S后，小灯泡发光，当滑动变阻器的滑片向右移动时，小灯泡亮度不变，电流表的示数变大。
18．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。

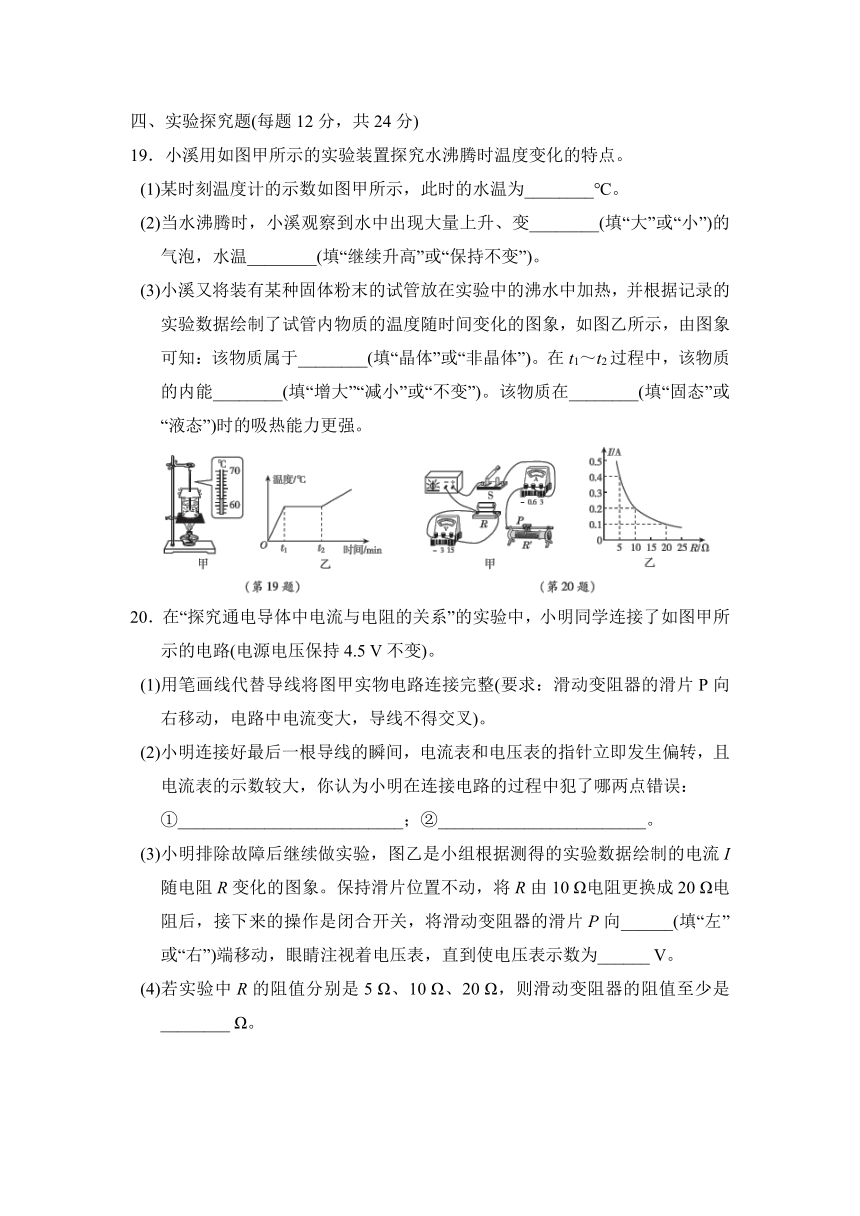

四、实验探究题(每题12分，共24分)
19．小溪用如图甲所示的实验装置探究水沸腾时温度变化的特点。
(1)某时刻温度计的示数如图甲所示，此时的水温为________℃。
(2)当水沸腾时，小溪观察到水中出现大量上升、变________(填“大”或“小”)的气泡，水温________(填“继续升高”或“保持不变”)。
(3)小溪又将装有某种固体粉末的试管放在实验中的沸水中加热，并根据记录的实验数据绘制了试管内物质的温度随时间变化的图象，如图乙所示，由图象可知：该物质属于________(填“晶体”或“非晶体”)。在t1～t2过程中，该物质的内能________(填“增大”“减小”或“不变”)。该物质在________(填“固态”或“液态”)时的吸热能力更强。
20．在“探究通电导体中电流与电阻的关系”的实验中，小明同学连接了如图甲所示的电路(电源电压保持4.5
V不变)。
(1)用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向右移动，电路中电流变大，导线不得交叉)。
(2)小明连接好最后一根导线的瞬间，电流表和电压表的指针立即发生偏转，且电流表的示数较大，你认为小明在连接电路的过程中犯了哪两点错误：
①__________________________；②________________________。
(3)小明排除故障后继续做实验，图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象。保持滑片位置不动，将R由10
Ω电阻更换成20
Ω电阻后，接下来的操作是闭合开关，将滑动变阻器的滑片P向______(填“左”或“右”)端移动，眼睛注视着电压表，直到使电压表示数为______
V。
(4)若实验中R的阻值分别是5
Ω、10
Ω、20
Ω，则滑动变阻器的阻值至少是________
Ω。
五、计算题(21题8分，22题13分，共21分)
21．完全燃烧140
g的酒精可以释放出4.2×106
J的热量，如果所放出的热量中有60%被质量为10
kg温度为20
℃的水所吸收，水的比热容为4.2×
103
J/(kg·℃)，试求：
(1)酒精的热值。
(2)水温可以升高到多少？
22．如图所示，已知电源电压保持不变，灯泡L标有“6
V　6
W”字样(不计温度对灯丝电阻的影响)。当断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5
A。求：
(1)电源电压。
(2)电阻R1的阻值。
(3)只闭合开关S1，灯泡L的电功率。
答案
一、1．B　玻璃上的冰花是水蒸气遇冷直接变成的小冰晶，属于凝华现象，故A错误。露珠是空气中的水蒸气遇冷液化形成的小水滴，故B正确。温度计读数时仰视，会造成读数偏小，故C错误。图中BC段为晶体的熔化过程，该过程中晶体的温度不变，但要继续吸热，故D错误。
2．B
3．A　磁体周围，越靠近两极的位置其磁感线越密集，磁场越强，所以a处的磁场比b处强，故A错误。由于在磁体的外部，磁感线都是从N极出发，回到S极，所以该条形磁体的右端为N极，左端为S极，故B正确。小磁针静止时N极所指的方向为磁场的方向，所以将一小磁针置于b点，其静止时N极指向左侧，故C正确。磁感线是为了研究方便而引入的假想曲线，不是真实存在的，故D正确。
4．A　根据安培定则可知，A图中的左端为N极，右端为S极，磁感线在磁体内部由S极出发回到N极，故A错误。
5．B　天然气是化石能源，在地球上的储量是有限的，利用之后无法再生，属于不可再生能源，故A错误。核反应堆是通过可控裂变(链式反应)释放能量的，故B正确。电话的听筒把变化的电流变成声音，故C错误。麒麟芯片由半导体材料制成，故D错误。
6．D　用电器着火时，要先切断电源，再救火，若先灭火易引发触电事故，故A错误。用湿布擦拭工作中的家用电器，可能会因湿抹布导电而发生触电事故，故B错误。电源线绝缘层破损后要及时更换，防止引发触电事故，故C错误。为了防止触电，家用电器的金属外壳必须与三脚插头上标着E的插脚相连，故D正确。
7．C　水银是金属，能够导电，煤油是绝缘体，换成煤油温度计不能工作，故A错误。温度自动报警器的原理是当温度达到90
℃时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，报警电路接通，电铃响、红灯亮，起到报警作用，电磁铁运用了电流的磁效应，故B、D错误。自动报警器的触点是在电磁继电器的控制作用下的一个开关，故C正确。
8．B　由电路图可知，灯泡L与电阻R串联，电压表测L两端的电压，电流表测电路中的电流，因为过了一会儿灯L突然变亮，两表示数都变大，所以，电路是通路，不可能是断路，故A、D错误。因为此时灯泡发光，所以，灯泡不可能短路，则电路故障可能为电阻R短路，故B正确，C错误。
9．A　由电路图可知，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流。将滑动变阻器R2的滑片向左端移动过程中，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，电源电压保持不变，由I＝可知，电路中的电流变大，即电流表A的示数变大，故B错误。由U＝IR可知，R1两端的电压变大，即电压表V的示数变大，故C错误。电源电压保持不变，电流变大，由P＝UI可知，电路消耗的总功率变大，故A正确。由R＝可知，电压表的示数与电流表的示数之比等于R1的阻值，则电压表的示数与电流表的示数之比不变，故D错误。
10．D　根据W＝Pt可知，两电加热器均正常工作时，相同时间内甲消耗的电能较多，故A错误。两电加热器的额定电压相同、甲的额定功率较大，根据P＝UI＝的变形式R＝可知，甲的电阻较小，故B错误。根据P＝UI＝可得，甲的电阻R甲＝＝＝44
Ω，将甲接入110
V的电路中，它的实际功率P甲′＝＝＝275
W，故C错误。两电加热器串联后接在220
V的电路中时，通过它们的电流相等，甲的电阻小，由P＝I2R可知，甲的实际功率较小，故D正确。
二、11．外；内；放热　点拨：放冰水的烧杯，杯外的水蒸气遇冷液化成小水珠附着在烧杯的外表面；放热水的烧杯，杯内温度高的水蒸气上升时遇冷液化成小水珠附着在烧杯的内表面，水蒸气液化过程中放出热量。
12．热传递；大
13．1
500；电热水壶　点拨：3
000
r/(kW·h)表示的是电路中每消耗1
kW·h的电能，电能表转盘转3
000
r，电能表转盘转了450
r，该家用电器消耗的电能W＝＝0.15
kW·h。工作时间t＝6
min＝0.1
h，该用电器的功率P＝＝＝1.5
kW＝1
500
W，因为用电器正常工作，所以用电器的额定功率等于1
500
W。而电热水壶的功率在1
500
W左右，台灯的功率一般小于40
W，电视机的功率在200
W左右，所以这个家用电器可能是电热水壶。
14．1.5；15　甲的最大电压U甲＝1
A×10
Ω＝10
V；乙的最大电压U乙＝0.6
A×15
Ω＝9
V；
若两电阻并联，则并联电路电压只可取9
V，则甲的电流I甲＝＝＝0.9
A，
通过乙的电流就等于0.6
A，所以干路最大电流为I总＝I甲＋I乙＝0.9
A＋0.6
A＝1.5
A；
若两电阻串联起来，则电路中的电流最大只可取0.6
A，则根据电阻的串联特点可知：
电路的总电阻R总＝R甲＋R乙＝10
Ω＋15
Ω＝25
Ω，电路的最大电压U总＝
IR总＝0.6
A×25
Ω＝15
V。
15．等于；2.1×103　点拨：用相同的酒精灯给质量同为300
g的物质甲和水加热，加热时间相同，说明两物质吸收热量相同。从图中看出，当两物质温度从0
℃升高到60
℃时，Δt甲＝Δt水　①，两物质质量相同，m甲＝m水　②，甲所用的时间为水的一半，故甲吸收的热量为水的一半，即Q甲＝，可得c甲m甲Δt甲＝c水m水Δt水　③，将①②代入③中得，c甲＝c水＝×4.2×103
J/(kg·℃)＝2.1×103
J/(kg·℃)。
16．核聚变；一次；1.3；电能
由题意知，Q放＝Q吸＝5.2×107
J，由Q放＝Vq得，需要完全燃烧煤气的体积V＝＝＝1.3
m3。
三、17．解：如图所示。
18．解：如图所示。
由题意知，只有当“光控开关”“声控开关”都闭合时灯才能亮，所以灯泡与两个开关串联；为了保证用电安全，火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。
四、19．(1)62　(2)大；保持不变　(3)晶体；增大；液态
(1)温度计的分度值是1
℃，此时是零上，液柱上表面对准了60
℃上面第2个小格处，示数为62
℃。
(2)水沸腾时，观察到烧杯内产生大量气泡并不断上升、体积变大；水开始沸腾，沸腾时水不断吸收热量，水温保持不变。
(3)由图乙知，该物质在熔化过程中继续吸热但温度保持不变，所以为晶体。在t1～t2过程中，即晶体处于熔化过程中，不断吸热，温度保持不变，但内能增大；物质从固态变为液态，状态变化，质量不变，在加热条件相同的条件下，由图象知，该物质熔化后升温比熔化前升温缓慢了；即Q、m相同，液态时Δt小，根据Q＝cmΔt可知，该物质液态时比热容大于固态时比热容，说明该物质液态时吸热能力强。
20．解：(1)如图所示。
(2)①连接电路时未断开开关；②滑动变阻器的滑片未调到最大阻值处
(3)左；2　(4)25
(3)根据绘制的电流I随电阻R变化的图象，电阻两端的电压始终保持UV＝IR＝0.4
A×5
Ω＝…＝0.1
A×20
Ω＝2
V，即可知R两端的电压为2
V；根据串联分压原理可知，将R由10
Ω电阻更换成20
Ω电阻，电阻增大，其分得的电压增大；探究电流与电阻的关系实验中应控制电压不变，为使R两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2
V。
(4)电阻两端的电压始终保持UV＝2
V，根据串联电路电压的规律，滑动变阻器分得的电压U滑＝U－UV＝4.5
V－2
V＝2.5
V，滑动变阻器分得的电压为电压表示数的倍，根据分压原理，当接入20
Ω电阻时，滑动变阻器连入电路中的电阻为R滑＝×20
Ω＝25
Ω，故为了完成整个实验，滑动变阻器的阻值至少是25
Ω。
五、21．解：(1)完全燃烧酒精的质量m酒精＝140
g＝0.14
kg，完全燃烧酒精释放出的热量Q放＝4.2×106
J，
由Q放＝mq，可得酒精的热值
q＝＝＝3×107
J/kg。
(2)水的质量m水＝10
kg，c＝4.2×103
J/(kg·℃)，
水吸收的热量Q吸＝60%×Q放＝60%×4.2×106
J＝2.52×106
J，
由Q吸＝cmΔt，可得水升高的温度
Δt＝＝＝60
℃。
水温可以升高到t＝Δt＋t初＝60
℃＋20
℃＝80
℃。
22．解：(1)当断开S1，闭合S2、S3时，灯泡L与R1并联，
因并联电路中各支路两端的电压相等，且灯泡刚好正常发光，
所以，电源的电压U＝UL额＝6
V。
(2)由P＝UI可得，灯泡正常发光时通过灯泡的电流IL＝＝＝1
A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流
I1＝I－IL＝2.5
A－1
A＝1.5
A，
由I＝可得，R1的阻值
R1＝＝＝4
Ω。
(3)灯泡的电阻RL＝＝＝6
Ω，
只闭合开关S1，灯泡L与R1串联，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
I′＝＝＝0.6
A，
此时灯泡L的电功率
PL＝(I′)2RL＝(0.6
A)2×6
Ω＝2.16
W。
