第十五章电流和电路专题训练 电路的设计与识别 2021—2022学年人教版九年级物理全一册（有答案）

第十五章
专题训练
电路的设计与识别

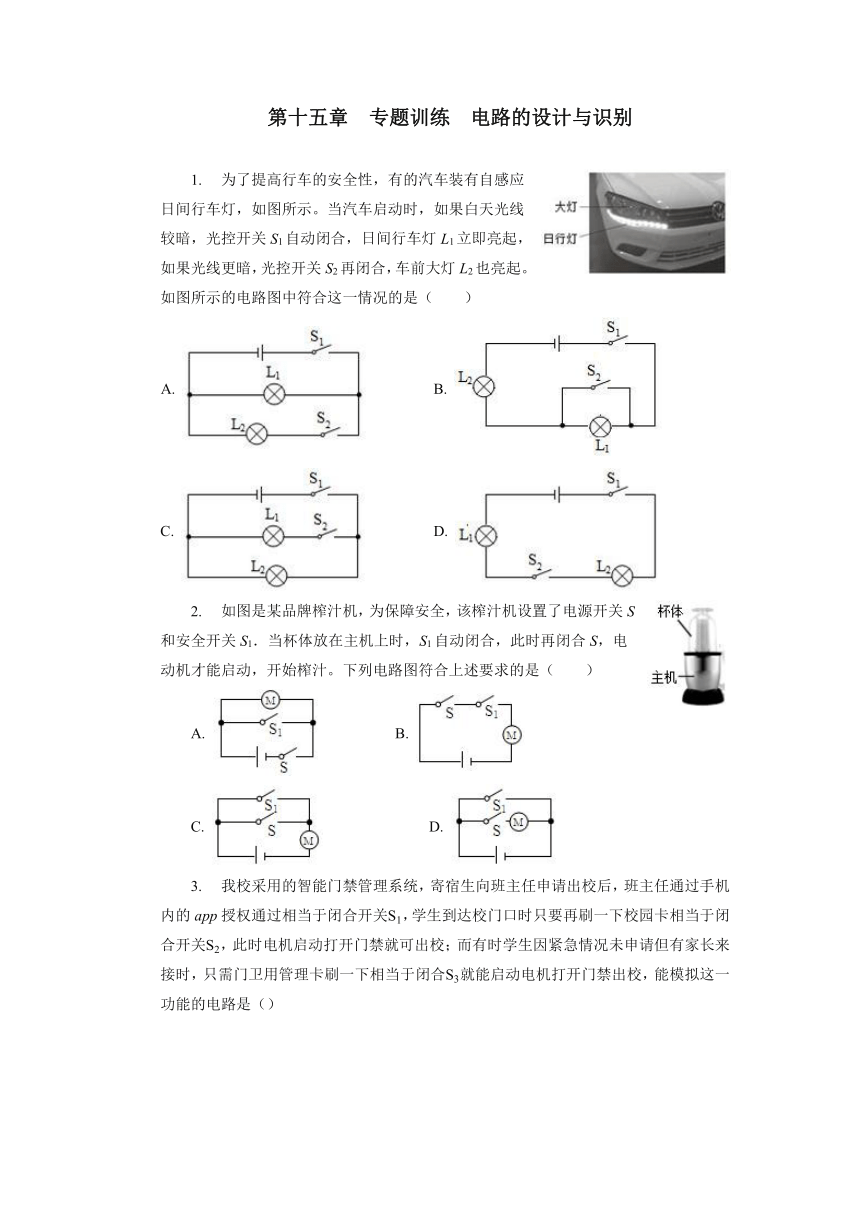

为了提高行车的安全性，有的汽车装有自感应日间行车灯，如图所示。当汽车启动时，如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1立即亮起，如果光线更暗，光控开关S2再闭合，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（　　）
A.
B.
C.
D.
如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（　　）
A.
B.
C.
D.
我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的app授权通过相当于闭合开关，学生到达校门口时只要再刷一下校园卡相当于闭合开关，此时电机启动打开门禁就可出校；而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合就能启动电机打开门禁出校，能模拟这一功能的电路是（）
A.
?
?
B.
?
?
?
C.
D.

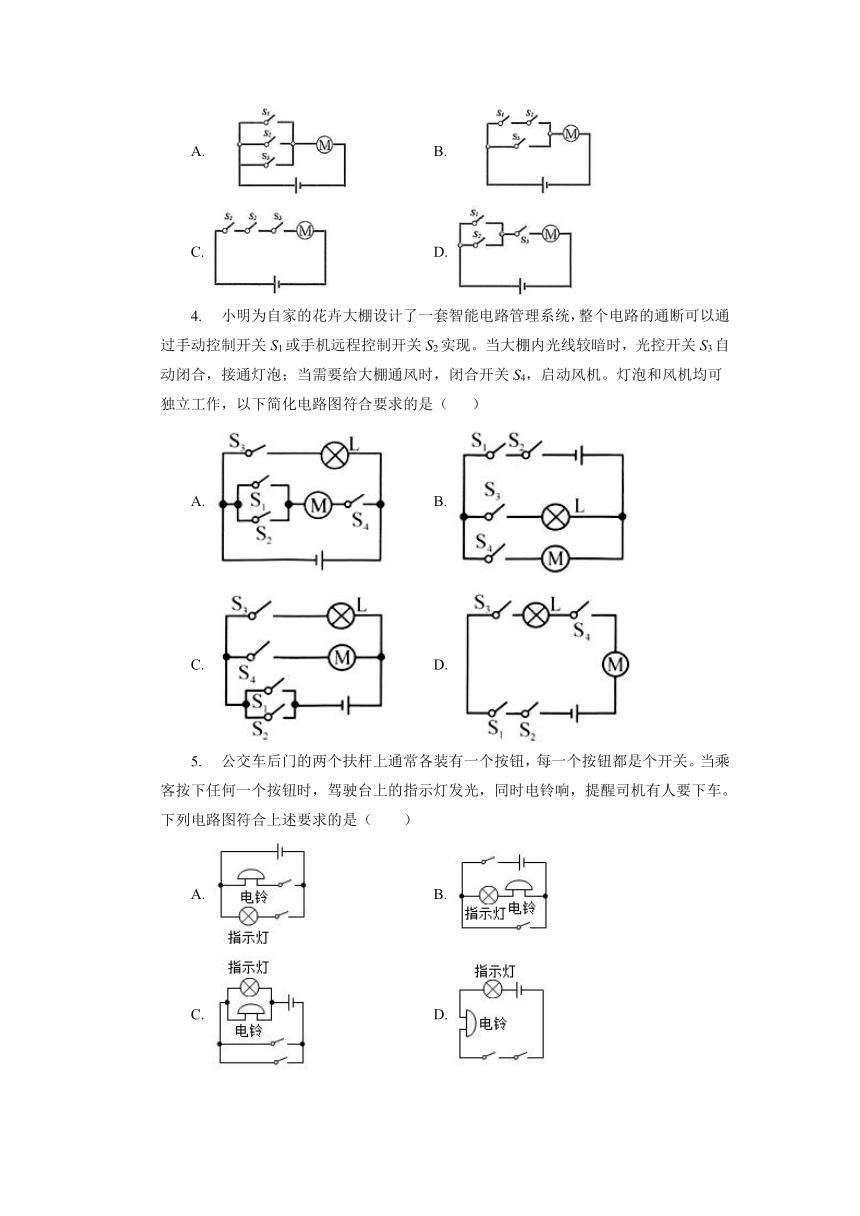

小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（?
?
）
A.
B.
C.
D.
公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是（　　）
A.
B.
C.
D.

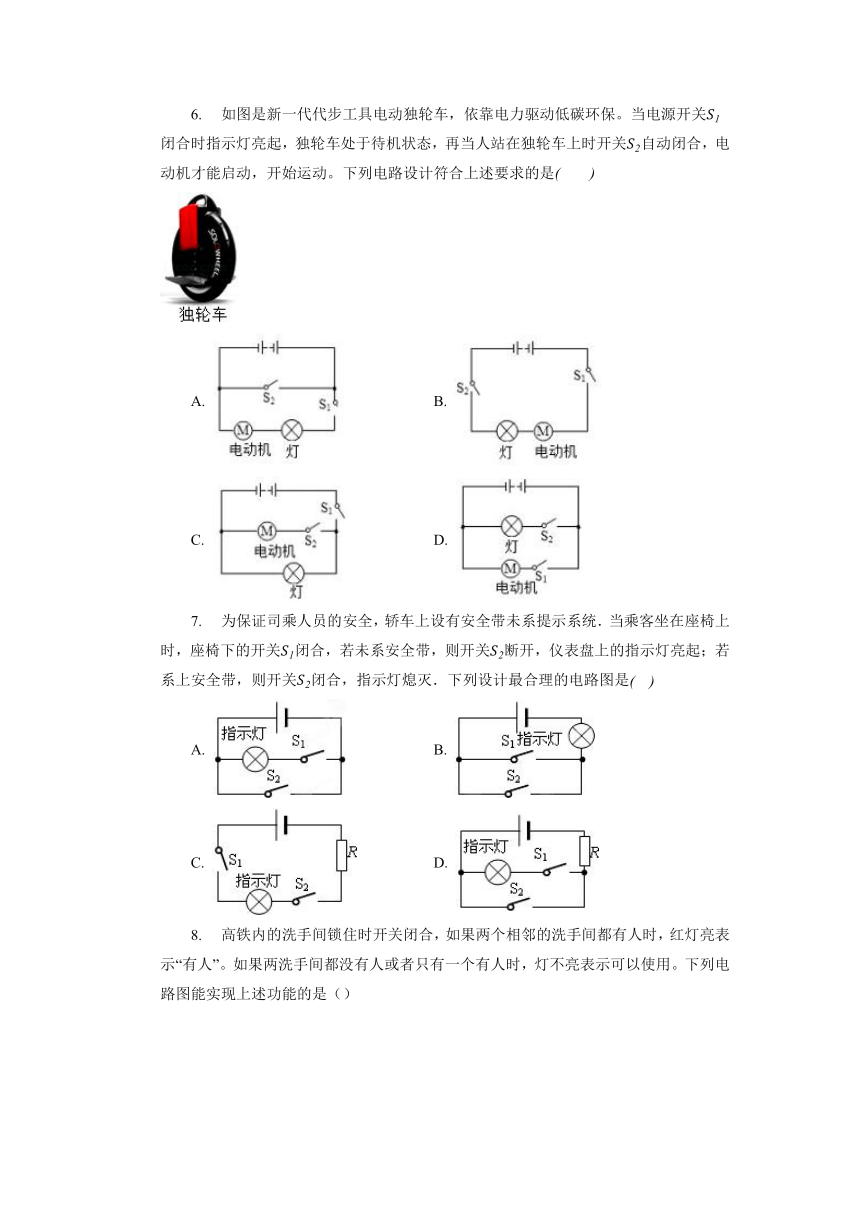

如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是　　
???????
A.
B.
C.
D.
为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关闭合，若未系安全带，则开关断开，仪表盘上的指示灯亮起；若系上安全带，则开关闭合，指示灯熄灭．下列设计最合理的电路图是
A.
B.
C.
D.
高铁内的洗手间锁住时开关闭合，如果两个相邻的洗手间都有人时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是（）
A.
B.
C.
D.

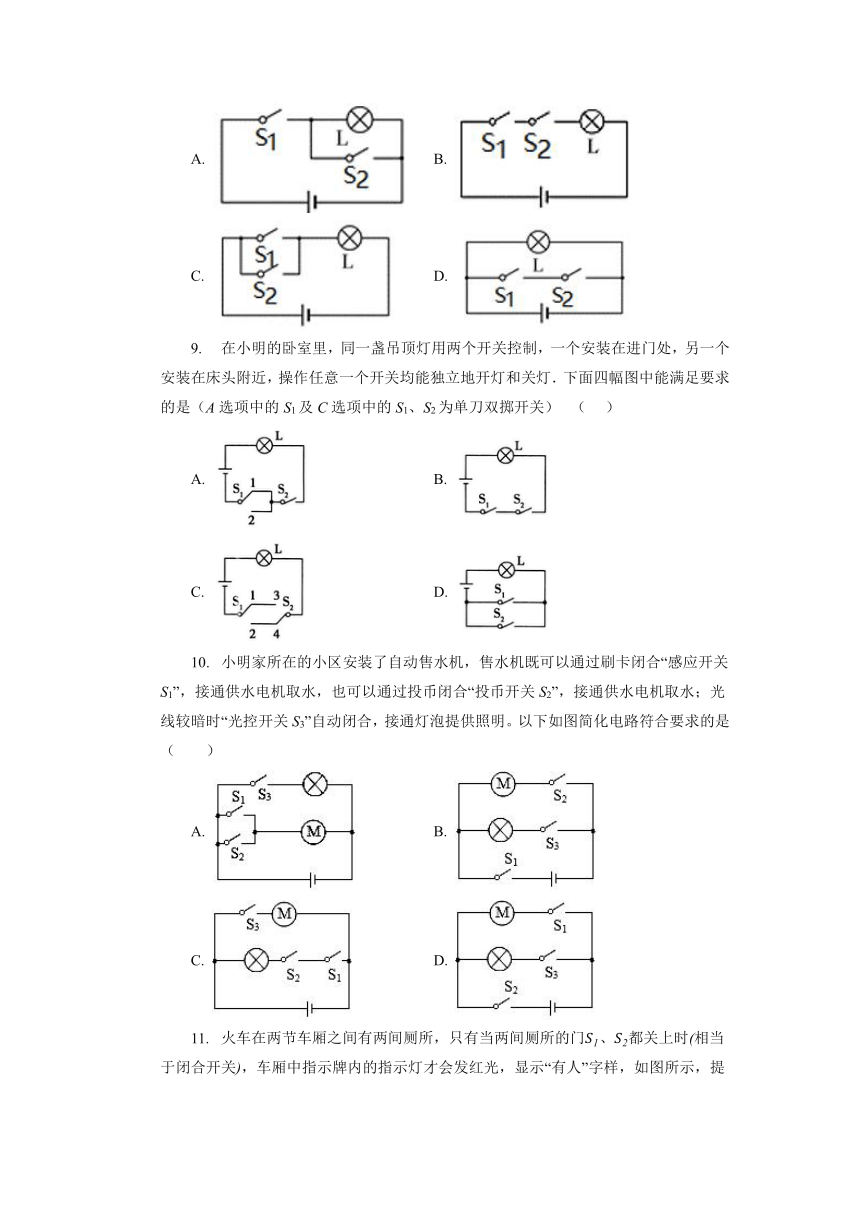

在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近，操作任意一个开关均能独立地开灯和关灯．下面四幅图中能满足要求的是（A选项中的S1及C选项中的S1、S2为单刀双掷开关）?
（???
）
A.
B.
C.
D.
小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关S1”，接通供水电机取水，也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（　　）
A.
B.
C.
D.
火车在两节车厢之间有两间厕所，只有当两间厕所的门、都关上时相当于闭合开关，车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。在下列所示四个电路图中符合上述设计要求的是
A.
B.
C.
D.
如图所示是小宁同学为?LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M，下列的四个电路图中，符合上述要求的是（　　）
A.
B.
C.
D.
如图所示，某款直饮水机可通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）接通供水电机取水：光线较暗时“光控”开关S3自动闭合，提供照明。下列简化电路图，符合要求的是（　　）
A.
B.
C.
D.
随着科技的进步，智能手机已经进入到寻常百姓家。如图所示，常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A.
B.
C.
D.
如图所示的电路图中，下列分析错误的是
???????
A.
只闭合、时，、发光，不发光
B.
若先闭合、再闭合、，、和都在发光
C.
若先闭合、，再闭合，则被短路
D.
只闭合、时，、串联且发光，开路
关于如图电路的判断，正确的是（）
A.
只闭合开关时，灯泡、并联
B.
只闭合开关时，灯泡、并联
C.
只闭合开关、时，灯泡、串联
D.
闭合所有开关时，灯泡、并联，短路
有一发光棒闭合开关后所有小灯都亮；一段时间后，其中一只小灯熄灭，如图所示。关于该小灯熄灭的原因及众小灯的电路连接方式（不考虑混联），下列猜想合理的是（）
???????
A.
该灯泡灯丝烧断，众小灯串联
B.
该小灯处接线脱落，众小灯串联
C.
该小灯处可能短路，众小灯并联
D.
该小灯松动接触不良，众小灯并联
如图所示，下列说法不正确的是（）
???????
A.
当、都断开时，三盏灯串联
B.
当断开、闭合时，灯和串联
C.
当闭合、断开时，只有灯亮
D.
当、都闭合时，三盏灯并联
参考答案
1.A
2.B
3.B
4.C
5.C
6.C
7.D
8.B
9.C
10.A
11.A
12.B
13.C
14.C
15.B
16.D
17.D
18.B
