欧姆定律复习
华师大版 八年级下

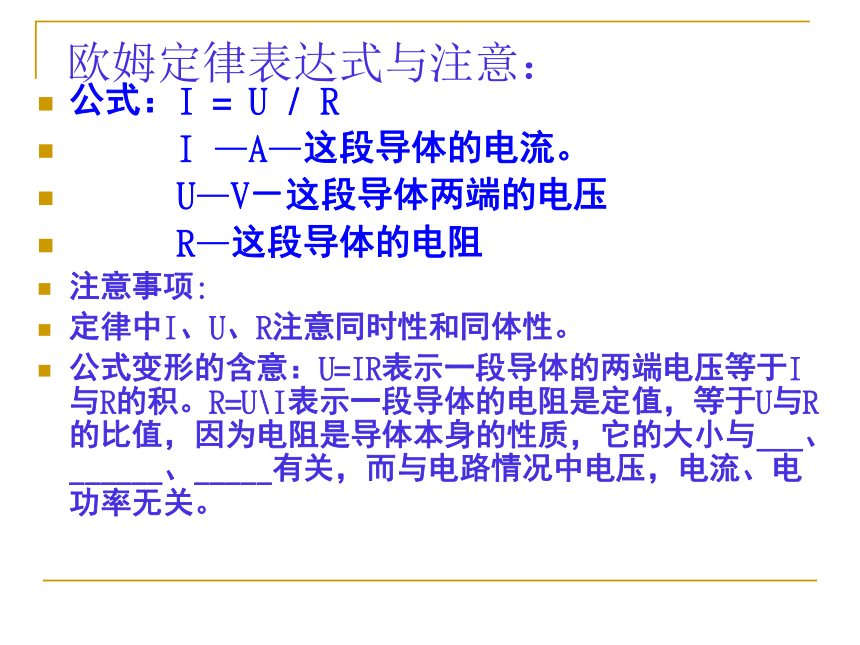

欧姆定律表达式与注意：
公式：I = U / R
I —A—这段导体的电流。
U—V－这段导体两端的电压
R—这段导体的电阻
注意事项:
定律中I、U、R注意同时性和同体性。
公式变形的含意：U=IR表示一段导体的两端电压等于I与R的积。R=U\I表示一段导体的电阻是定值，等于U与R的比值，因为电阻是导体本身的性质，它的大小与___、______、_____有关，而与电路情况中电压，电流、电功率无关。

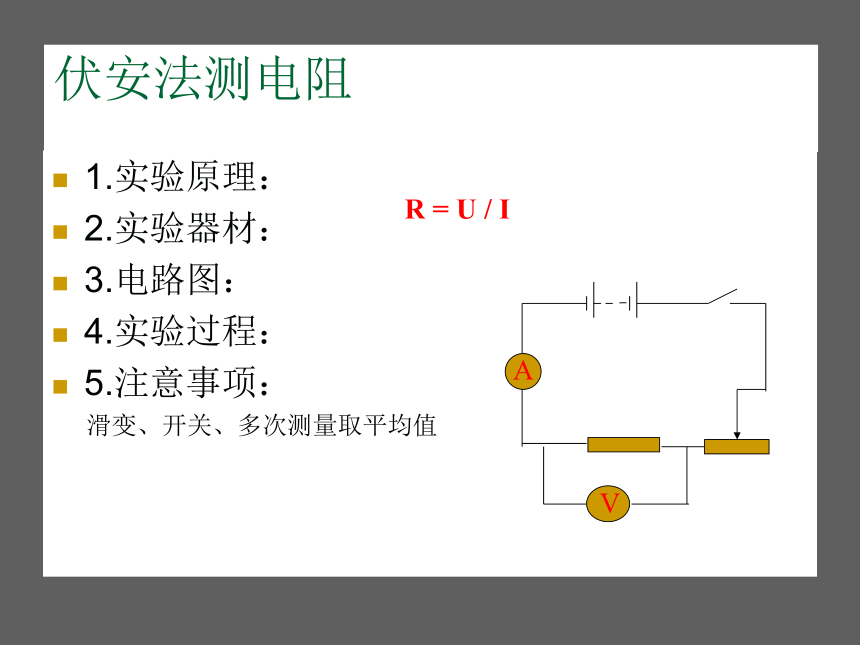

伏安法测电阻
1.实验原理：
2.实验器材：
3.电路图：
4.实验过程：
5.注意事项：
滑变、开关、多次测量取平均值
R = U / I
A
V

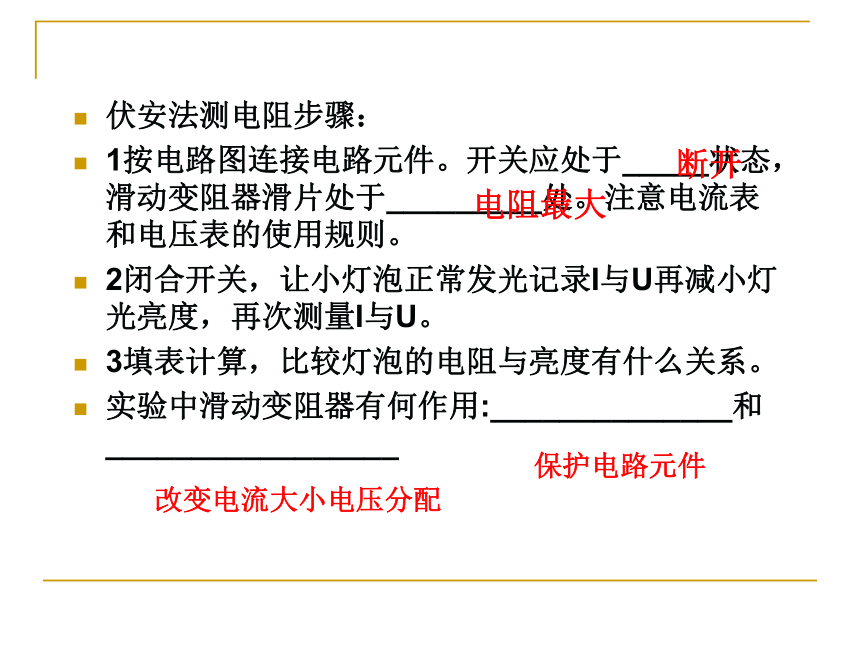

伏安法测电阻步骤：
1按电路图连接电路元件。开关应处于_____状态，滑动变阻器滑片处于_________处。注意电流表和电压表的使用规则。
2闭合开关，让小灯泡正常发光记录I与U再减小灯光亮度，再次测量I与U。
3填表计算，比较灯泡的电阻与亮度有什么关系。
实验中滑动变阻器有何作用:______________和_________________
断开
电阻最大
改变电流大小电压分配
保护电路元件

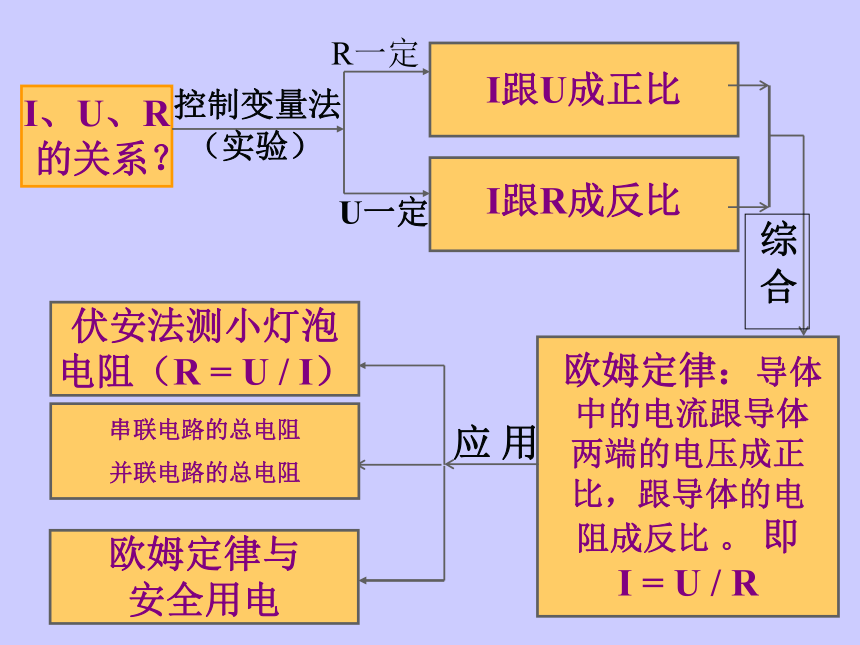

I、U、R
的关系？
I跟U成正比
控制变量法
（实验）
R一定
U一定
I跟R成反比
欧姆定律：导体
中的电流跟导体
两端的电压成正
比，跟导体的电
阻成反比 。 即
I = U / R
综 合
欧姆定律与
安全用电

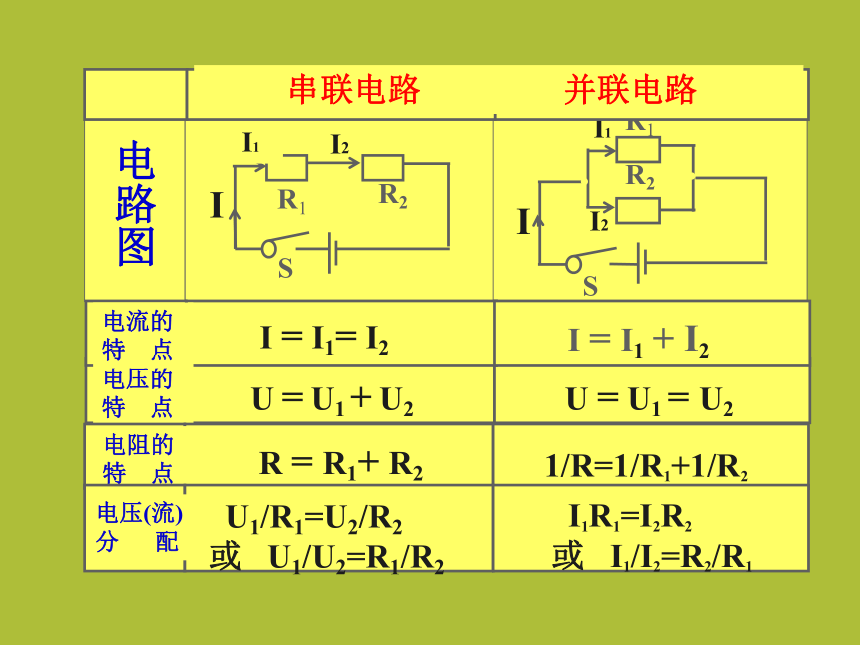

串联电路的总电阻
并联电路的总电阻
伏安法测小灯泡
电阻（R = U / I）
应 用
电压的特 点
电阻的特 点
电压(流)分 配
U = U1 + U2
U = U1 = U2
R = R1+ R2
1/R=1/R1+1/R2
U1/R1=U2/R2 或 U1/U2=R1/R2
I1R1=I2R2 或 I1/I2=R2/R1
电路图
S
R1
R2
I
I1
I2
S
R2
R1
I
I1
I2
串联电路 并联电路
电流的特 点
I = I1= I2
I = I1 + I2

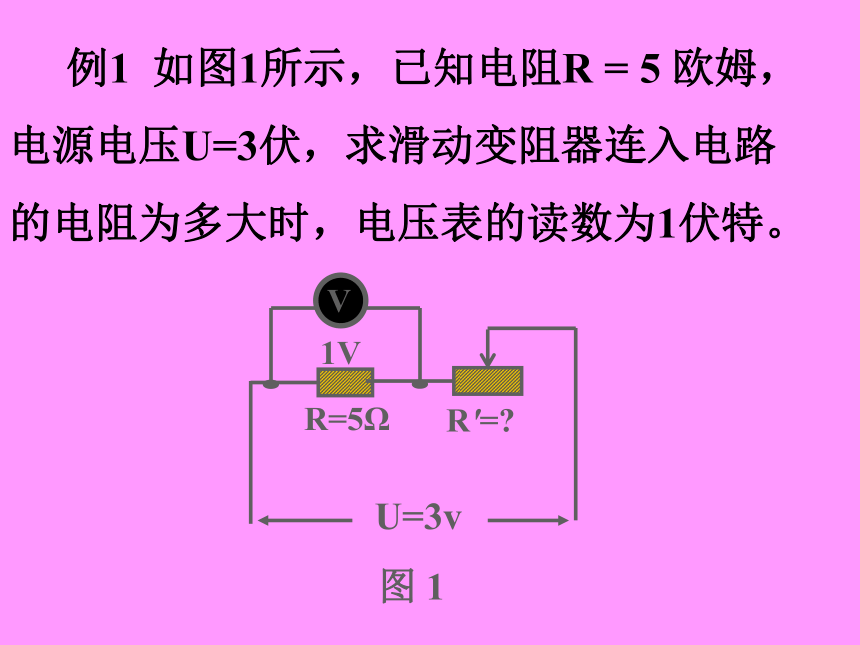

例1 如图1所示，已知电阻R = 5 欧姆，
电源电压U=3伏，求滑动变阻器连入电路
的电阻为多大时，电压表的读数为1伏特。
图 1
R=5Ω
U=3v
R'=
1V
V

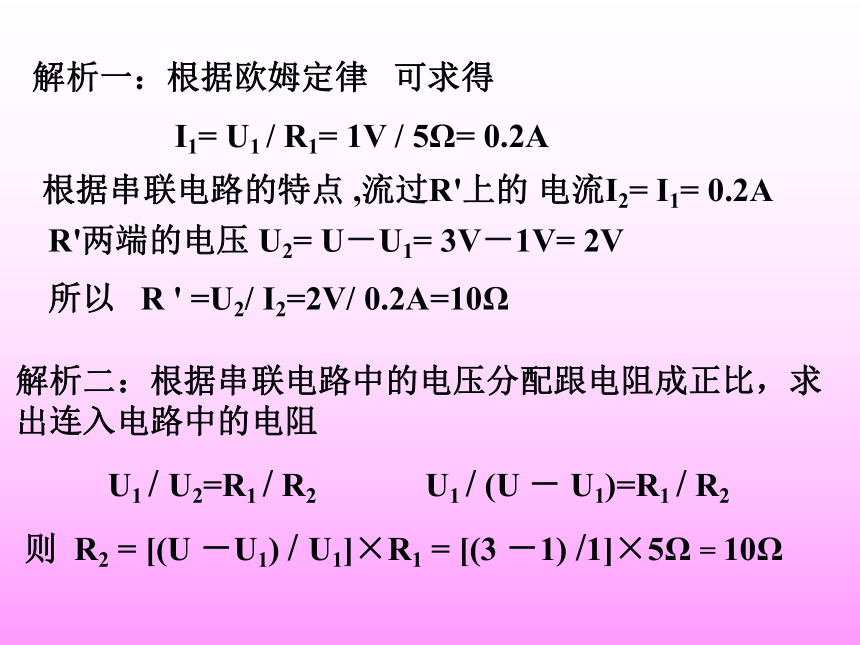

解析一：根据欧姆定律 可求得
I1= U1 / R1= 1V / 5Ω= 0.2A
解析二：根据串联电路中的电压分配跟电阻成正比，求出连入电路中的电阻
U1 / U2=R1 / R2 U1 / (U － U1)=R1 / R2
则 R2 = [(U －U1) / U1]×R1 = [(3 －1) /1]×5Ω = 10Ω
根据串联电路的特点 ,流过R'上的 电流I2= I1= 0.2A
R'两端的电压 U2= U－U1= 3V－1V= 2V
所以 R ' =U2/ I2=2V/ 0.2A=10Ω

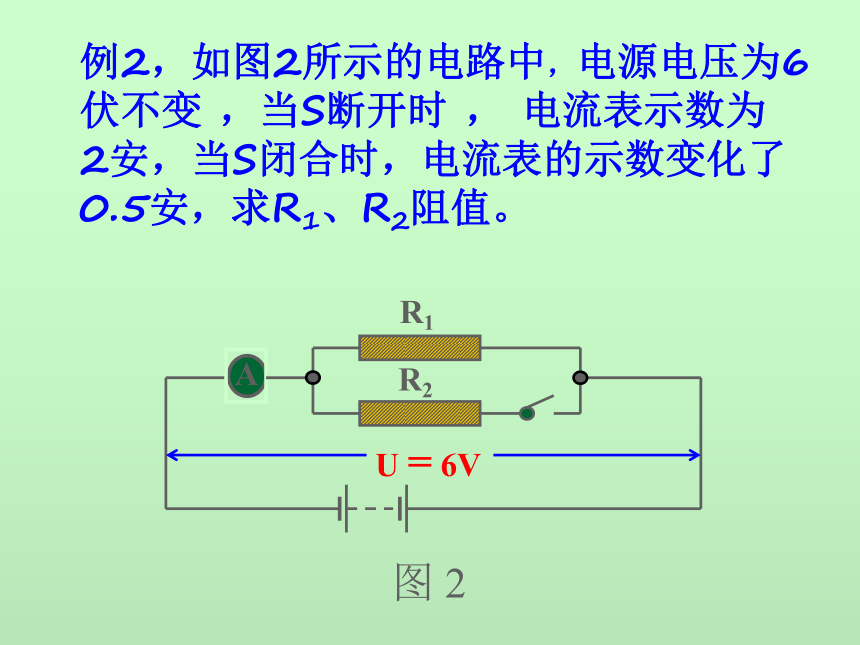

例2，如图2所示的电路中，电源电压为6伏不变 ，当S断开时 ， 电流表示数为
2安，当S闭合时，电流表的示数变化了0.5安，求R1、R2阻值。
A
U = 6V
图 2
R1
R2

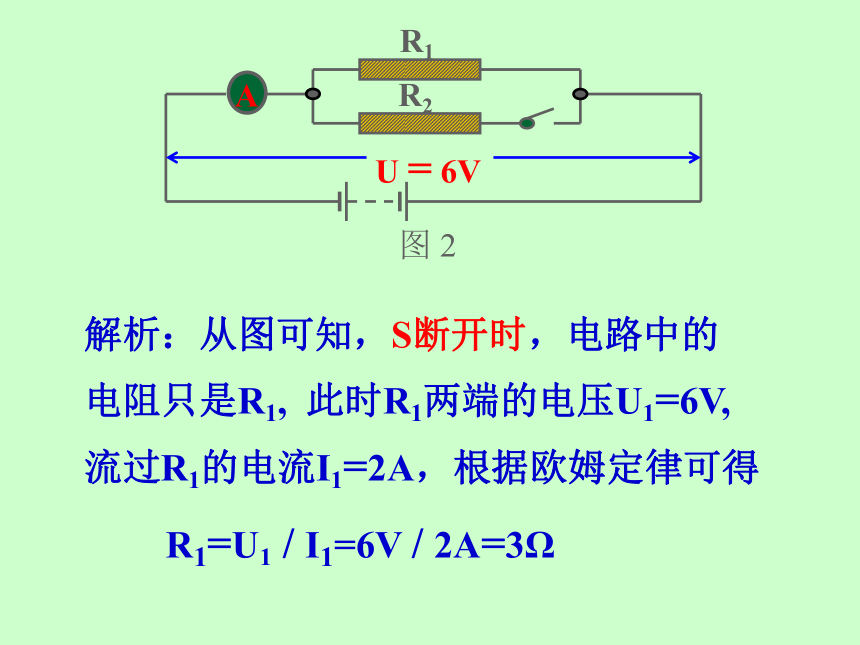

解析：从图可知，S断开时，电路中的
电阻只是R1, 此时R1两端的电压U1=6V,
流过R1的电流I1=2A，根据欧姆定律可得
R1=U1 / I1=6V / 2A=3Ω
A
U = 6V
图 2
R1
R2
S闭合时，电路中是R1和R2并联，设总电阻为R其两端电压仍为U=6伏，流过它的电流变为I2 = 2A+0.5A = 2.5A
根据欧姆定律可得
R = U / I2 = 6V / 2.5A = 2.4Ω
再根据公式 1 / R = 1 / R1+1 / R2
可得 R2 = (R1×R) / (R1－R)
=(3Ω×2.4Ω) / (3Ω－2.4Ω)
= 12Ω

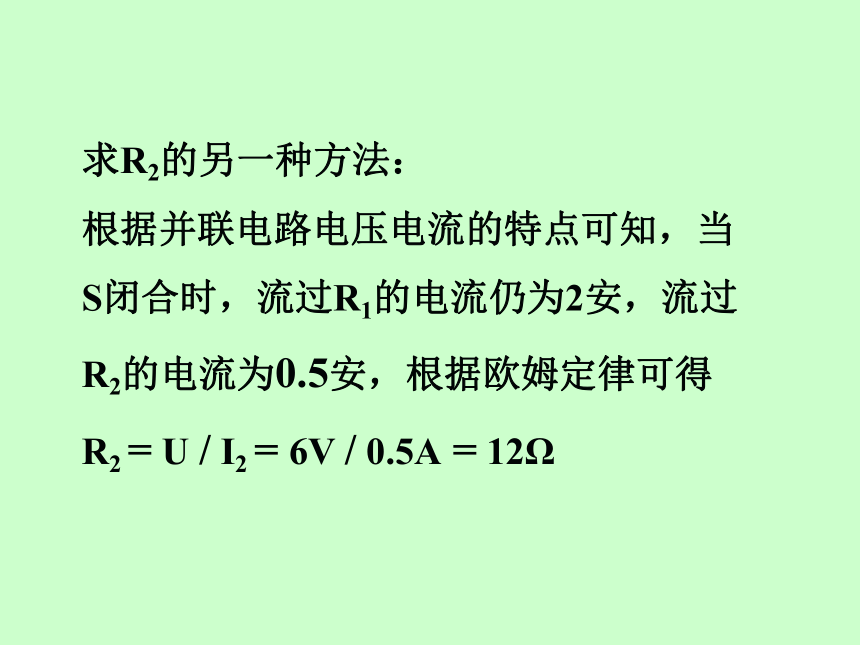

求R2的另一种方法：
根据并联电路电压电流的特点可知，当
S闭合时，流过R1的电流仍为2安，流过
R2的电流为0.5安，根据欧姆定律可得
R2 = U / I2 = 6V / 0.5A = 12Ω
A
R1
R2
R'
a
b
S
P
图3
为0.6安；当开关S闭
合，滑片P移动到 a
端时，电流表的示数
例3 如图3所示，R1=12Ω，R2>R1，滑动变阻器的最大阻值为14欧姆 ，电源电压不变 ，当开关S断开，滑片P在中点时，电流表示数
为2.5安，求R2的阻
值是多大？
由（1）、（2）得
解得 R2 = 28Ω
解析：设电源电压为U，S断开时，电路是滑动变阻器
与R2串联，根据欧姆定律，列出方程 U /[（R'/2）+R2]
=I2 也即 U /（R2 Ω +7 Ω ）= 0.6A
S闭合时，P在a端，电路中R1与R2并联，
由1/R=1/R1+1/R2得 R =（R1×R2）/（R1+R2）
再由欧姆定律得 U / [（R1×R2）/（R1+R2）] = I
也即 U / [12 Ω R2 / （12 Ω +R2）] = 2.5A
(1)
（2）
R1
R2
R'
S
例4：如图4所示的电路中，电源电压为6伏，
电阻R1=20欧姆， R2=10欧姆，通过R1的电
流强度为0.2安，求通过R2的电流强度和干路
中的电流强度。
解法一：U1 = I1×R1 = 0.2A×20Ω = 4V
U1 = U2 = 4V
I2 = U2 / R2 = 4V / 10Ω = 0.4A
I = I1 + I2 = 0.2A + 0.4A = 0.6A
解法二：利用并联电路电流跟电阻成反比的规律来解
因为 I1 / I2 = R2 / R1
即0.2A / I2 = 10Ω / 20Ω I2 = 4A
I = I1+I2 = 0.2A + 0.4A = 0.6A
提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？
R1
R2
A
V
S
典型练习：
1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
A
R1
R2
R3
S1
S2
A
R1
R2
R3
S1
S2
S2
R3
S1
A
R1
R2
当S1、S2都闭合时：
S2
R3
S1
A
R1
R2
并 联
当S1、S2都断开时：
A
R1
R2
R3
S1
S2
S2
R3
S1
R2
A
R1
S2
R3
S1
A
R1
R2
串
联
2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？
A
V
L1
L2
L3
S1
S2
2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
A
V
L1
L2
L3
S1
S2
S1、S2同时断开时：
L1
V
A
L 1
L 3
V
串联，电压表
测 L 1两
端电压
A
L2
S1
S2
L 3
S1、S2同时闭合时：
并联，L1
没有电流
通过，电
压表示数
为零
2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
A
V
L1
L2
L3
S1
S2
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3
U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
U1=I1R1=0.2A X 12 Ω =2.4 V
当S1、S2都闭合时，L1被短路
U1=0V
2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω 求：2）开关S1、S2同时断开和闭合时，
电流之比是多少？
A
V
L1
L2
L3
S1
S2
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3
U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
当S1、S2都闭合时，L1被短路，L2、L3
并联，U = U2 = U3
R2 R3 9 Ω X 18 Ω
R = = = 6 Ω
R1+ R2 9 Ω + 18 Ω
U 6V
I = = = 1A
R 6 Ω
即,电流比是： I断 0.2A 1
= =
I合 1A 5
提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？
R1
R2
A
V
S
参考答案：
1）0.6A 0V
2） 1A 6V
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
*6、巧用分压、分流特点分析电学“黑匣子”
问题。
常见题类型
1、如图所示电路，滑动变阻器的滑片P向右滑动的过程中，电流表和电压表的示数变化是( )
A．电流表示数变小，电压表示数变大
B．电流表、电压表示数都变大
c．电流表示数变大，电压表示数变小
D．电流表、电压表示数都变小
A
2、如图所示的电路中，电源电压不变，当滑动变阻器的滑片P向左移动时( )
A．电流表A1的示数减小，A的示数减小
B．电流表A1的示数不变，A的示数增大
C．电流表A1的示数不变，A的示数减小
D.电流表A1的示数增大．A的示数增大
B
3、 如图电路，电源电压保持不变，当开关s
闭合、滑动变阻器的滑片向右移动时( )
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变大，电压表的示数不变
C．电流表的示数变大，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
A
4、如图3所示，当开关S闭合，滑动变阻器的滑片P向右移动时 （ ）
A．电流表示数增大，电压表示数减小
B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大
D．电流表示数减小，电压表示数减小
B
