热力环流

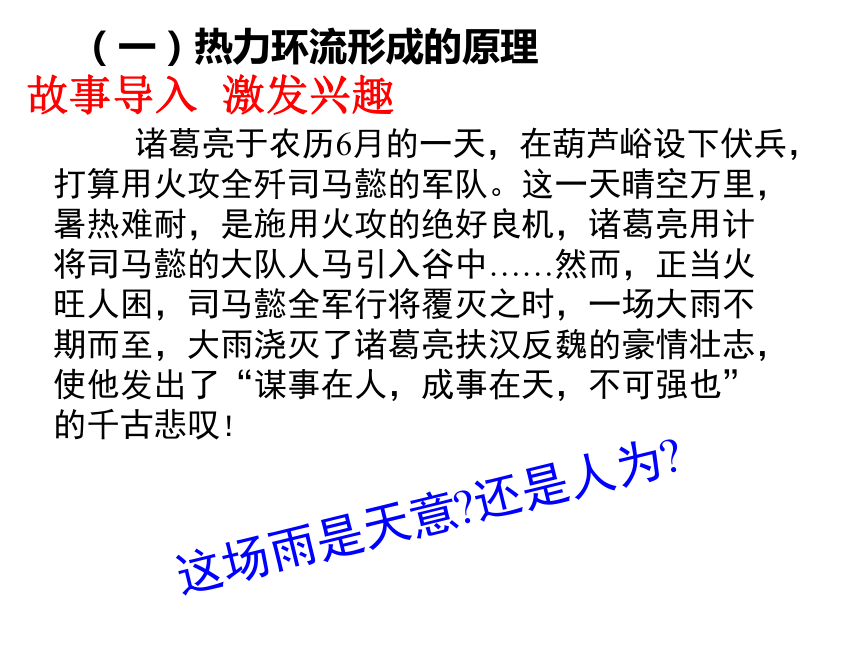

这场雨是天意 还是人为
诸葛亮于农历6月的一天，在葫芦峪设下伏兵，打算用火攻全歼司马懿的军队。这一天晴空万里，暑热难耐，是施用火攻的绝好良机，诸葛亮用计将司马懿的大队人马引入谷中……然而，正当火旺人困，司马懿全军行将覆灭之时，一场大雨不期而至，大雨浇灭了诸葛亮扶汉反魏的豪情壮志，使他发出了“谋事在人，成事在天，不可强也”的千古悲叹！
故事导入 激发兴趣
（一）热力环流形成的原理
等压面：空间气压值相等各点组成的面．
假设：地面受热均匀，则形成的等压面如下：
等压面为一个个水平面
海拔越高，气压越低
1010百帕
960百帕
910百帕
860百帕
热力环流形成的原理
热
冷
低气压
a
高气压
c
高气压
b
低气压
d
热力环流
地面冷热不均形成的空气环流——叫热力环流。
地面
高空
思考：请比较a b c d四处气压值的大小。
A
B
C
热
冷
冷
热力环流形成的探索
热
冷
冷
1、太阳光照射大地，各地获得太阳光热是一样吗？
2、冷热不均对空气的上升或下沉运动有何影响？
A
B
C
高
低
低
高
高
低
热力环流形成的探索
3：A地空气上升，将会使其近地面、高空的气压发生什么变化？
4.BC两地空气下沉，又会使其近地面、高空的气压发生什么变化？
5：这样，ABC三地气压还是一样吗？等压面还是水平的吗？
6：同一高度的气压不一样会使空气如何流动？
热
冷
冷
高气压
低气压
低气压
高气压
高气压
低气压
地面冷热不均形成热力环流
热力环流
空气的垂直运动
空气水平运动
地区间冷热不均
太阳辐射地区不均
同一水平面气压差异
空气对流实验：
在一间门窗紧闭的房间内，将一支点着的蜡烛靠近两
支点着的松香。
设问：图中哪一种现象最有可能发生？为什么？
A
B
C
应用探究
低压
高压
高压
2000米
等压面
A
C
D
B
地面
（3）把A至D点按气压由高到低排序__________
（2）在A、B、C、D之间绘出热力环流过程箭头。
（1）A、B哪受热，哪冷却？
B、A、C、D
受热
冷却
等压面上凸的地方为高压区，等压面下凹的地方为低压区
C高压、D低压
近地面气压分布与高空相反
A低压，B高压。
A受热空气膨胀上升
B冷却空气收缩下沉
高压
低压
低压
高压
同一水平面空气由高压
流向低压
海拔越高，气压越低
同一水平面，气温越高，气压越低
热力环流实验
火炭
冰块
香烟
玻璃箱（用薄膜盖严）
青岛的市民说，青岛一 般白天感到空气潮湿，夜晚感到空气比较干爽。
青岛的市民说，青岛一 般白天感到空气潮湿，夜晚感到空气比较干爽。
小结
请用鼠标点
标窗口右侧
的○进行选
择操作。
试用刚学的热力环流原理分析海陆风
提示：陆地和海洋的热容量（比热）不同。陆地比热小，白天
升温快，夜晚降温快；海洋比热大，白天升温慢，夜晚降温慢。
陆地
海洋
陆地
海洋
高压
低压
低压
高压
晚上吹陆风
白天吹海风
相传在莫须有山，山谷里住着一个卖臭豆腐的老汉，山腰上住着一个烧炭的老翁，有一天卖臭豆腐的老汉到县衙控告烧炭老翁烧炭的烟气熏得他晚上睡不着觉；烧炭老翁到县衙后同样控告老汉臭豆腐的气味熏得他白天吃不下饭。 县太爷不思其解感到很忙然，你知道为什么吗？
趣味探究——山谷风
臭豆腐厂
烧炭老翁
谷风
山风
趣味探究——山谷风
烧炭老翁
臭豆腐厂
烧炭老翁
臭豆腐厂
市区
郊区
郊区
酒厂
城郊热岛环流
某城市的郊区建了一座酒厂，市民发现只要酒厂的高炉
冒烟在市区也会闻到一股味道，对于酒民来说真是如痴如醉，
而对于大多数市民来讲真是厌恶至极。
为什么会出现这种问题呢？
因人类工业生产、生活和交通运输排放出大量的废热而导致城市的气温高于郊区的现象，称为“城市热岛”。
上升气流
市区
郊区
郊区
由郊区流向市区
由郊区流向市区
课外探究：城郊热岛环流
热
冷
冷
气流上升
市 区
由郊区流向市区
由郊区流向市区
城市风的形成
郊 区
郊 区
热
某城，由于工业区的污染较重，而工业区一时又
不会搬迁，除了在工业区和居民区间设立了防护林外，
打算在郊区与城区间也设立防护林带，你觉得有没有
必要？
由于城市风的出现，城区工厂排出的污染物随上升气流而上升，笼罩在城市上空，
并从高空流向郊区，到达郊区后下沉。下沉气流又从近地面流回市中心，
并将郊区工厂排出的污染物也带回了城市，致使城市的空气污染更加严重。
为了减轻城市的空气污染，在城市规划中，一定要研究城市上空的风到郊区下
沉的距离。一方面将污染严重的工厂布局在城市风的下沉距离之外，避免这些工厂
排出的污染物从近地面流向城区。另一方面，应将卫星城建在城市风环流之外，
避免相互污染。
走进生活
下图为某平原地区土壤表层解冻起始日期的等值线图。完成1～2题。
1.推测P地属于
A.草原区 B.森林区 C.都市区 D.农耕区
2.图示区域可能位于
A.美国 B.法国 C.澳大利亚 D.巴西
C
A
体验成功
1.图中气压状况是由热力作用引起，读图回答下列问题：
（1）图中近地面何处是高压区？_________；何处是低压区？________ 。
（2）在图中画箭头完成热力环流。
（3）若该区域位于北半球，B点吹________风。
（4）A、B、C三点都位于北半球同一条纬线，此时若地球位于远日点，则A点处在______________（陆地或海洋）。
A
高
低
低
高
高
低
热力环流
小结
① 、大气运动的能量来源是什么？
B
C
答：太阳辐射
答：气压差异
答：冷热不均
答：地面间冷热不均引起的空气环流称为热力环流，它是大气运动最简单的形式。
② 、大气水平运动的直接原因是什么？
③ 、大气运动的根本原因是什么？
④、什么叫热力环流？
