16.1 电压 课件(24张）

(共24张PPT)
第十六章
电压
电阻
第1节
电压
一、电压
电流是怎么形成的？
回忆
思考
为什么自由电荷能定向移动？
闭合开关前
闭合开关后
电荷的定向移动
电流
电压
抽水机
水压
水流
作用
电源
电压
电流
作用
驱动水分子定向移动
作用
驱动电荷定向移动
作用
类比水压和电压

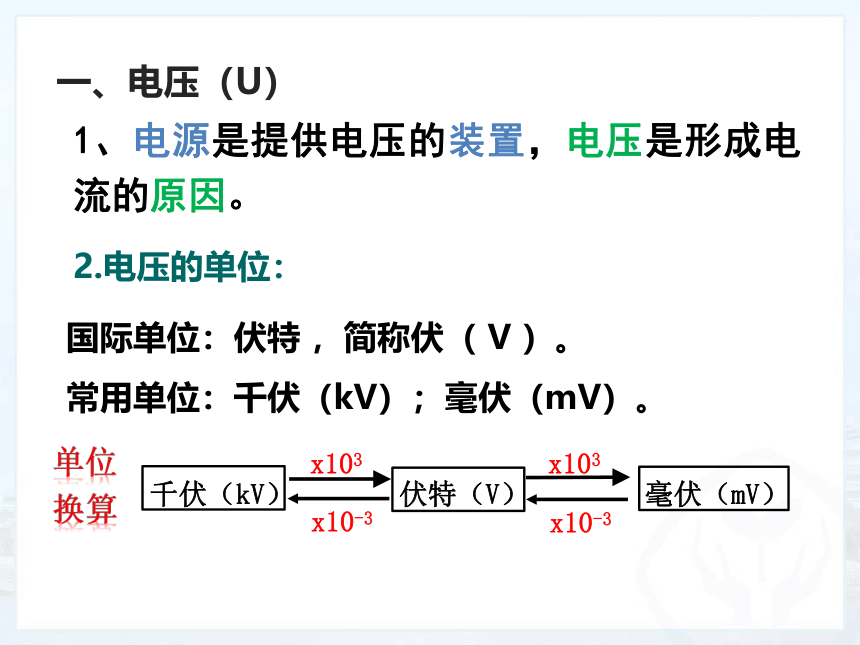

1、电源是提供电压的装置，电压是形成电流的原因。
一、电压（U）
2.电压的单位：
国际单位：伏特
，简称伏（
V
）。
常用单位：千伏（kV）；毫伏（mV）。
单位
换算
x103
x103
毫伏（mV）
伏特（V）
千伏（kV）
x10-3
x10-3
1.5kV=__________V
300mV=_________kV
4.5V=__________kV
1500
3×10-4
4.5×10-3
（2）导体中有电流一定有电压，但是
有电压不一定有电流。

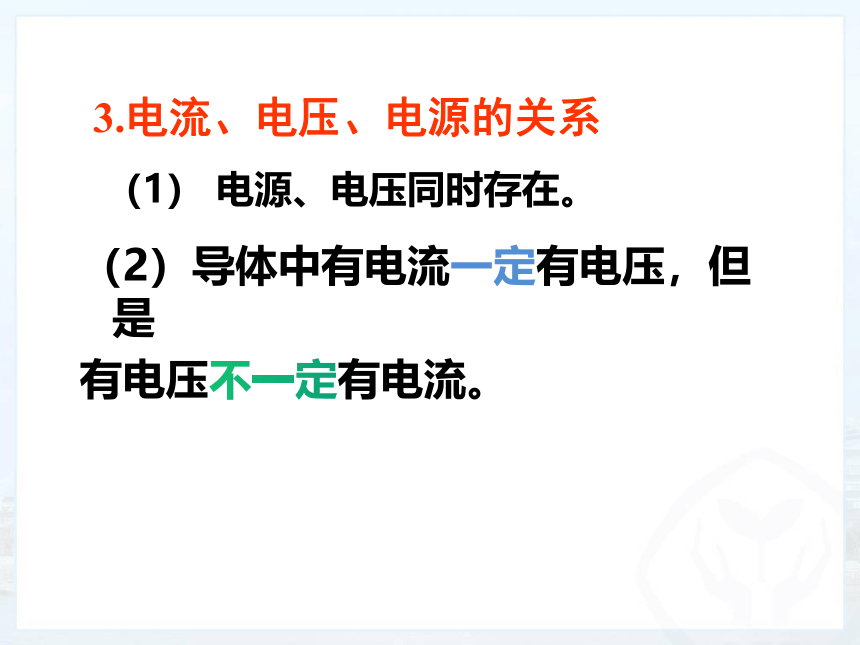

3.电流、电压、电源的关系
（1）
电源、电压同时存在。

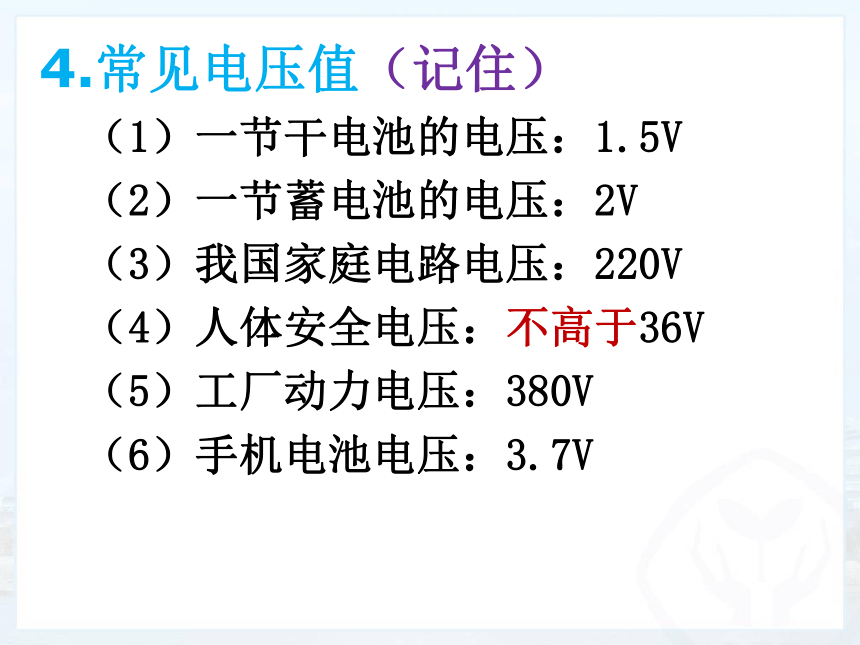

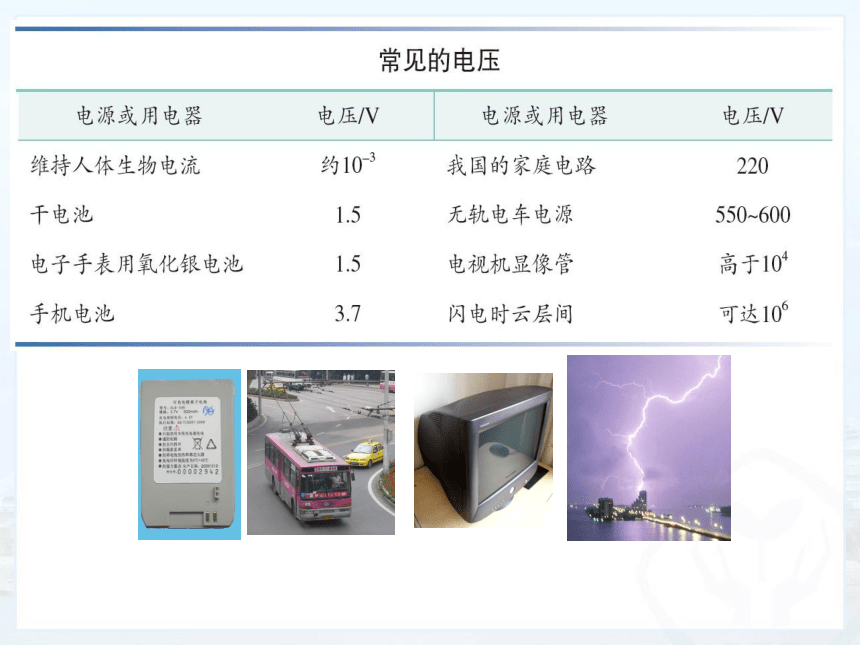

4.常见电压值（记住）
（1）一节干电池的电压：1.5V
（2）一节蓄电池的电压：2V
（3）我国家庭电路电压：220V
（4）人体安全电压：不高于36V
（5）工厂动力电压：380V
（6）手机电池电压：3.7V

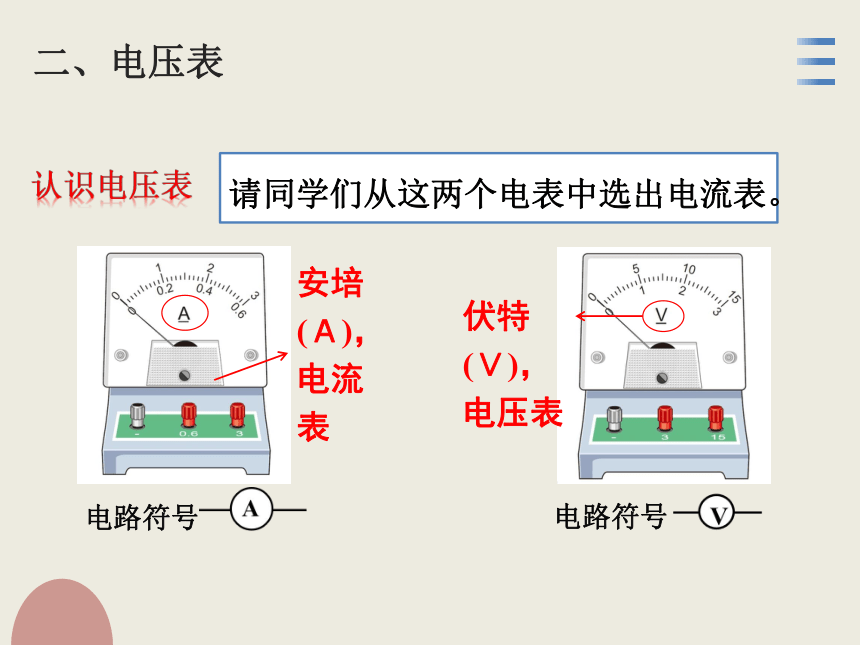

二、电压表
请同学们从这两个电表中选出电流表。
安培(Ａ)，电流表
伏特(Ｖ)，电压表
电路符号
认识电压表
电路符号
二、电压的测量——电
压
表
观察电压表：
三个线柱
两排刻度
量程
分度值
零刻度
第一步：看量程；
第二步：看最小分度值；
第三步：读数。
电压表的读数
0~3
V
0~15V
0.1
V
0.5
V
量程
分度值
1．说出下面两个表的量程和示数
量程0~3
V
1.6
V
量程0~15
V
8
V
2
V
下面三个电表的读数各是多少？
12.5
V
1
V
2.电压表的使用：
（2）要将电压表与被测用电器并联。
（3）要让电流“＋”
进“－”
出。
（4）应选择合适的量程。若不能估测，应用大量程进行试触。
（5）电压表可以直接接到电源两极测量电源电压
二、电压的测量——电
压
表
1.电路符号
（1）实验前看指针是否指在零刻度线上，若没有需调零。
甲
乙
丙
二、电压表
电压表的使用
闭合开关后
正负接线柱接反
闭合开关前
所选量程太大
所选量程太小
没有调零！！
二、电压表
电压表vs电流表
1、串联在电路中
2、不可接在电源两极上
3、电路中符号
1、与被测电路并联
2、可接在电源两极上
3、电路中符号
1、使用前两电表都要调零
2、电流从“+”流入，从“-”流出
3、试触后选择适当的量程
电流表
电压表
相
同
点
不
同
点
练习用电压表测量电压
实验1、测量电源两端的电压
　　结论：在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
（1）按照左侧所示的电路图连接电路，闭合开关后将会出现的现象是
；
（2）按照右侧所示的电路图连接电路，闭合开关后小灯泡的亮度
；
实验2
灯不亮，电压表示数较大
不变
1.如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（
）
A．图A
B.
图B
C．图C
D．图D
D
练一练
3.下列说法中正确是（
）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
4、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压.
Ｌ１
Ｌ２
Ｌ１和Ｌ２
5.下图是用电压表测量小灯泡
电压的电路
图，其中正确的是
（
）
Ｂ
6.在图所示电路中，开关闭合后，会出
现的后果是（
）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
能力提升
7、如图所示，灯L1和L2均正常发光，圆圈处可以连接电流表或电压表测量电路中的电流或电压，则下列判断正确的是（??
）
A．a为电流表，b为电压表，
c为电流表??
B．a为电压表，b为电压表，
c为电流表
C．a为电流表，b为电流表，
c为电压表??
D．a为电流表，b为电流表，c为电流表
B
