初中物理苏科版九年级全册13.3 电流和电流表的使用(共32张PPT)

(共32张PPT)
第三节
电流和电流表的使用
什么是电流?
电荷的定向移动形成电流
电路中存在持续电流的条件是：
⑴有电源
⑵通路
一、怎样表示电流的强弱
电流的大小用电流强度表示
一、电流的大小和单位
电流的大小用电流强度表示
１、电流强度:
（符号:“I
”）
2、单位：安培（安）
（符号：
“
A
”
）
毫安（mA）、微安（μA)
常用单位有：
1安培（A）
＝1000毫安（mA）
1毫安（mA）
＝1000微安（μA）

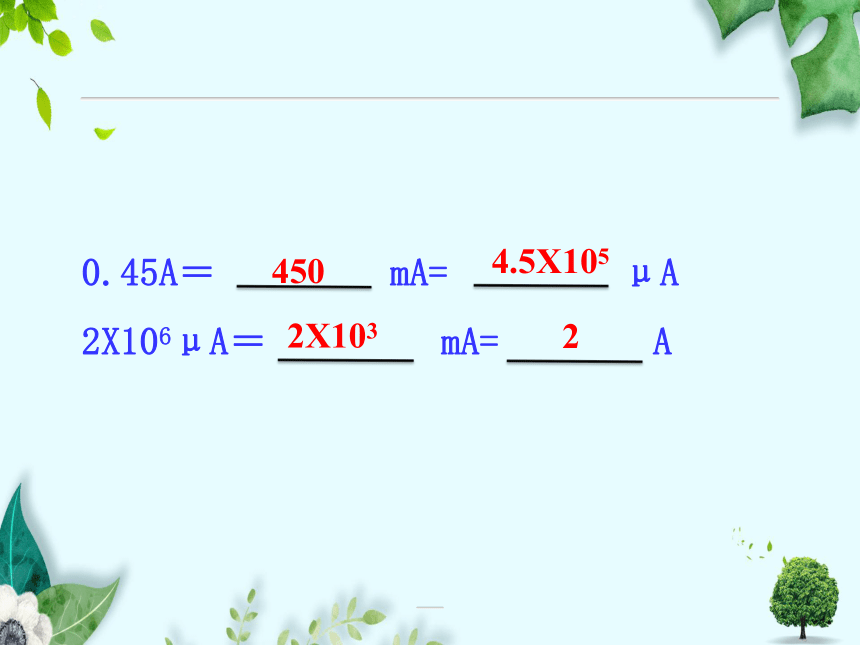

0.45A＝
mA=
μA
2X106μA＝
mA=
A
450
4.5X105
2X103
2
电流表
【工具】
【符号】
【结构】
3、测量电流大小的工具:
--------电流表
电流表
A、三个接线柱
B、两个量程
C、两个分度值
“－、0.6、3”
“
+
、0.6、3”
【工具】
【符号】
【结构】
大：0～3A
小：0～0.6A
大：0.1A
小：0.02A
三个接线柱，两个量程
3、测量电流大小的工具:
--------电流表
电流表和电路的连接
三、电流表测量
①先调零后使用
②先试触后接线
③先明确量程后读数。
三、电流表使用方法
三先三后：
两个必须：
两个不准：
①电流表必须串联入被测电路。
②电流必须正接线柱进负接线柱出。
①先调零后使用
①被测电流不能超过电流表的量程。
②严禁直接将电流表连接到电源的两极。
为什么电流表一定要有这些使用规则？
电路中电流表相当于可显示电流值的导线。
二、电流测量
【使用方法和注意事项】
【思考】
【实质】
②先试触后接线
③先明确量程后读数。
电流表相当于导线，不允许把电流表直接连在电源两端
例：如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点，如果想用此电流表测量小灯泡的电流，那么电流表应连接在
(ab/cd)之间.M接
点.N接
点
cd
c
d
二、电流表正负接线柱接反会如何？
安
培
表
使
用
规
则
电流表的内部构造比较精密，使用不当，
很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则．
4
绝对不允许将电流表直接接到电源的两极上
3.被测电流不要超过电流表的量程
2．“十”、“一”接线柱的接法要正确
1．电流表应串联在电路中
切记－－－因为电流表相当于一根导线
电流表正负接线柱接反了
1.当闭合开关时，电流表的指针出现了如图所示的几种情况,
请分析在电流表的使用上分别存在什么问题，并写在下面的横线上.
电流表的量程偏大
电流表的量程偏小
Ic
Ib
Ia
串联电路中，电流处处相等。
Ia=Ib=Ic
三、探究串联电路电流规律
串联电路中电流通过用电器会怎么变化呢？
【思考】
【结论】
【活动】
设计方案，实验探究。
Ia
Ic
Ib
并联电路中，干路电流等于各支路电流之和。
I=I1+I2
四、探究并联电路电流规律
并联电路中各处电流的大小有什么关系呢？
【思考】
【活动】
设计方案，实验探究。
【结论】
即：串联电路中电流处处相等：Ia=Ib=Ic
即：并联电路中，干路电流等于各支路电流之和:
I=I1+I2
活动2：探究并联电路电流关系
3.如图所示，串联电路中，把电流表分别连接在a,
b,
c处，闭合开关，测
得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是
4.如图所示，并联电路中,把电流表分别连接
在a,
b,
c处，闭合开关，测得的电流分别为
Ia、Ib、Ic,
这三个电流之间的关系是
再见！
