中小学教育资源及组卷应用平台
了解电路
第二节
让电灯发光
一.选择题(共10小题)
1.(2021·龙岗)?
(?https:?/??/?www.zujuan.com?/?paper?/?view-1749992.shtml"
\t
"https:?/??/?www.zujuan.com?/?paper?/?edit?/?_blank?)关于电路,下列说法中错误的是(??

A.电源是提供电能的装置
B.可以通过开关控制电路的通、断
C.将电源的正、负极直接用导线连接在一起的电路称为短路
D.用电器是将其他形式的能转化为电能的装置
2.如下图所示的电路中,哪个电路是正确的(???

A
.B
.C
.D
.
3.如图所示的电路是一种声光报警电路的示意图,当开关S1和S2同时闭合时,会出现的现象是(??

A
.灯亮,铃响
B
.灯不亮,铃响
C
.灯亮,铃不响
D
.灯不亮,铃不响
4.(2020·邵阳)?
(?https:?/??/?www.zujuan.com?/?paper?/?view-1915560.shtml"
\t
"https:?/??/?www.zujuan.com?/?paper?/?edit?/?_blank?)随着生活水平的提高,人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的(??

A.总开关
B.电源
C.用电器
D.电能表

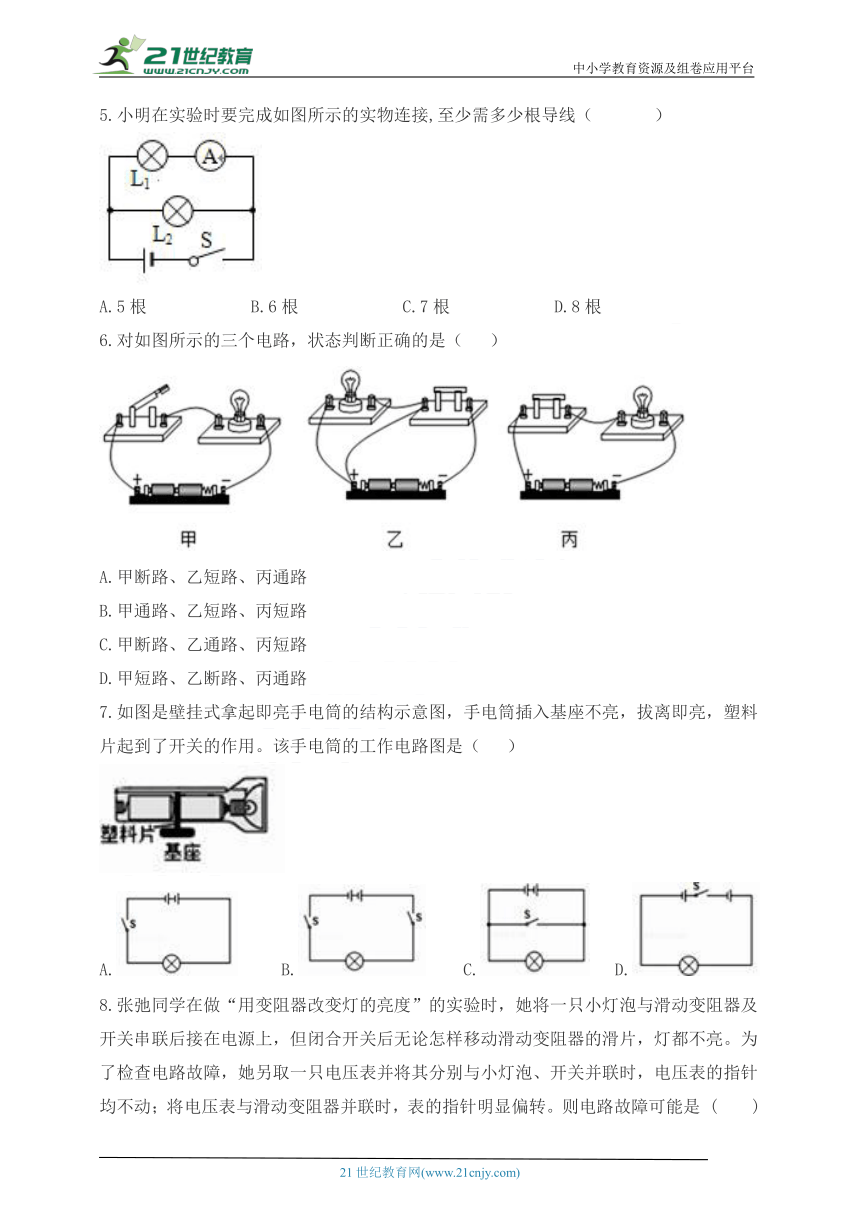

5.小明在实验时要完成如图所示的实物连接,至少需多少根导线(???

A.5根
B.6根
C.7根
D.8根
6.对如图所示的三个电路,状态判断正确的是(?

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路
7.如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。该手电筒的工作电路图是(
?)
A.
B.
C.
D.
8.张弛同学在做“用变阻器改变灯的亮度”的实验时,她将一只小灯泡与滑动变阻器及开关串联后接在电源上,但闭合开关后无论怎样移动滑动变阻器的滑片,灯都不亮。为了检查电路故障,她另取一只电压表并将其分别与小灯泡、开关并联时,电压表的指针均不动;将电压表与滑动变阻器并联时,表的指针明显偏转。则电路故障可能是
(  )
A.电源没电了
B.小灯泡处断路
C.滑动变阻器处断路
D.开关处断路

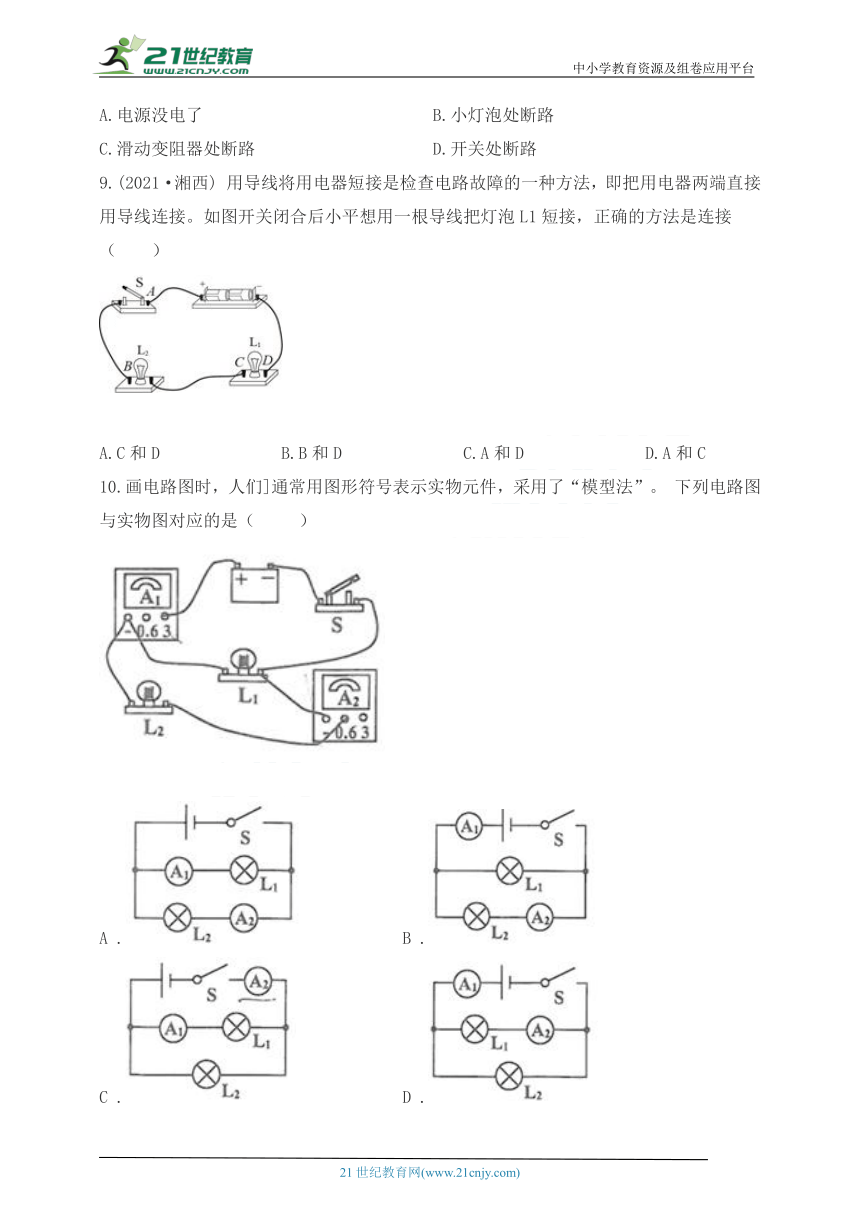

9.(2021·湘西)?
(?https:?/??/?www.zujuan.com?/?paper?/?view-5020734.shtml"
\t
"https:?/??/?www.zujuan.com?/?paper?/?edit?/?_blank?)用导线将用电器短接是检查电路故障的一种方法,即把用电器两端直接用导线连接。如图开关闭合后小平想用一根导线把灯泡L1短接,正确的方法是连接(  )
A.C和D
B.B和D
C.A和D
D.A和C
10.画电路图时,人们]通常用图形符号表示实物元件,采用了“模型法”。
下列电路图与实物图对应的是(??

A
.
B
.
C
.
D
.
二、填空题?(共6题)
11.(2020·河池)?
(?https:?/??/?www.zujuan.com?/?paper?/?view-3212695.shtml"
\t
"https:?/??/?www.zujuan.com?/?paper?/?edit?/?_blank?)电路由电源、开关、用电器及导线组成。给充电宝充电时,充电宝相当于电路中的
;教室里安装的8盏灯是
(选填“串”或“并”)联的。
12.如图所示的电路中,当S1、S2都断开时叫
路,当S1、S2都闭合时叫
路;当S1闭合、S2断开时叫
路;当S1断开、S2闭合时叫
路。
13.如图所示,开关的作用是控制电路的
;若将开关闭合,则造成电路
(通路/断路/短路);若想让灯泡正常发光,则应去掉
(填序号)号导线。
14.“嫦娥四号”探测器在月球背面成功降落,如图是“玉兔二号”巡视器与“嫦娥四号”着陆器分离时的照片。“玉兔二号”巡视器的影子是因为光的
形成的;太阳能电池板利用的太阳能属于
(选填“可再生”或“不可再生”)能源;太阳能电池板给充电电池充电时,充电电池相当于
(选填“用电器”或“电源”)。
15.如图所示的电路中,若只需要灯L1亮,则需要闭合开关
;要使灯Ll、L2串联,则应只闭合开关
;要使灯L1、L2并联,则应闭合开关
;若同时闭合S1、S2、S3,

.
16.如图所示的电路,闭合电键,两灯均发光.
①若在电路中添加一根导线,连接在a、b、c、d四点中的两点.为避免实验中电
源短路,导线不能连接
两点.
②若过了一会儿,两灯都熄灭了.已知电路中只有一处故障,且发生在
L1或
L2.
(a)经过思考,小华认为故障
是短路.(选填“一定”、“可能”或“一定
不”)
(b)在电路中添加一只完好的小灯L3,连接在a、b、c、d四点中的两点.当小灯L3连接的是
两点时,闭合电键S,观察到小灯
L3始终不发光,就能判断故障一定发生在L1上.
参考答案
一.选择题(共12小题)
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
B
A
B
A
D
C
A
B
二.填空题(共6小题)
11.用电器;并;
12.断;短;通;断;
13.通断;短路;②;
14.直接传播;可再生;用电器;
15.S1;S3;S1,S2;
16.ac;一定不;bc或dc;
