20.3电磁铁电磁继电器随堂达标训练 2021-2022学年人教版初中九年级物理全一册（含答案）

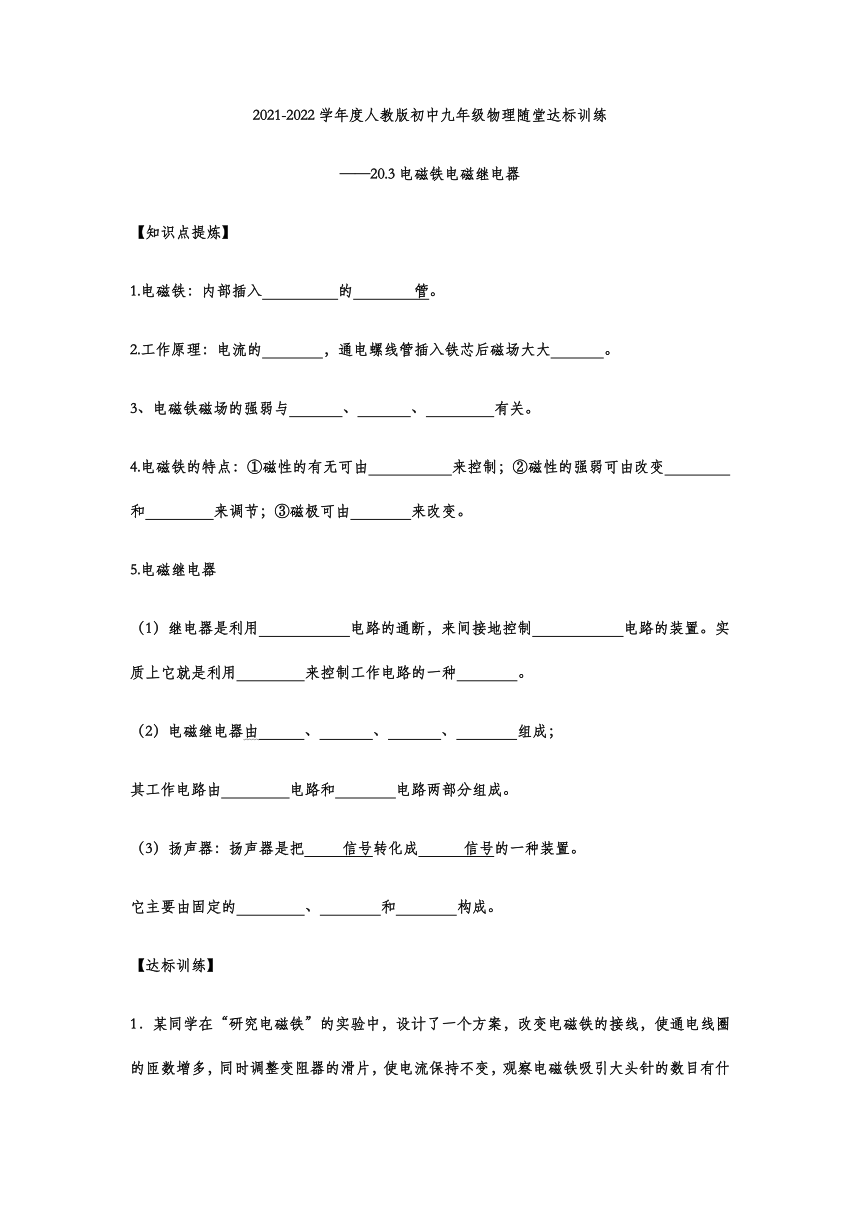

2021-2022学年度人教版初中九年级物理随堂达标训练
——20.3电磁铁电磁继电器
【知识点提炼】
1.电磁铁：内部插入
的
管。
2.工作原理：电流的
，通电螺线管插入铁芯后磁场大大
。
3、电磁铁磁场的强弱与
、
、
有关。
4.电磁铁的特点：①磁性的有无可由
来控制；②磁性的强弱可由改变
和
来调节；③磁极可由
来改变。
5.电磁继电器
（1）继电器是利用
电路的通断，来间接地控制
电路的装置。实质上它就是利用
来控制工作电路的一种
。
（2）电磁继电器由
、
、
、
组成；
其工作电路由
电路和
电路两部分组成。
（3）扬声器：扬声器是把
信号转化成
信号的一种装置。
它主要由固定的
、
和
构成。
【达标训练】
1．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一方案的实验目的，是研究电磁铁磁性强弱与下列哪个因素有关(　　)
A．电流通断
B．电流大小
C．电流方向
D．线圈匝数
2.电磁铁通常弯成U形，这样做的目的是(　　)
A．
使用方便
B．
形状美观
C．
加强磁性
D．
便于操作

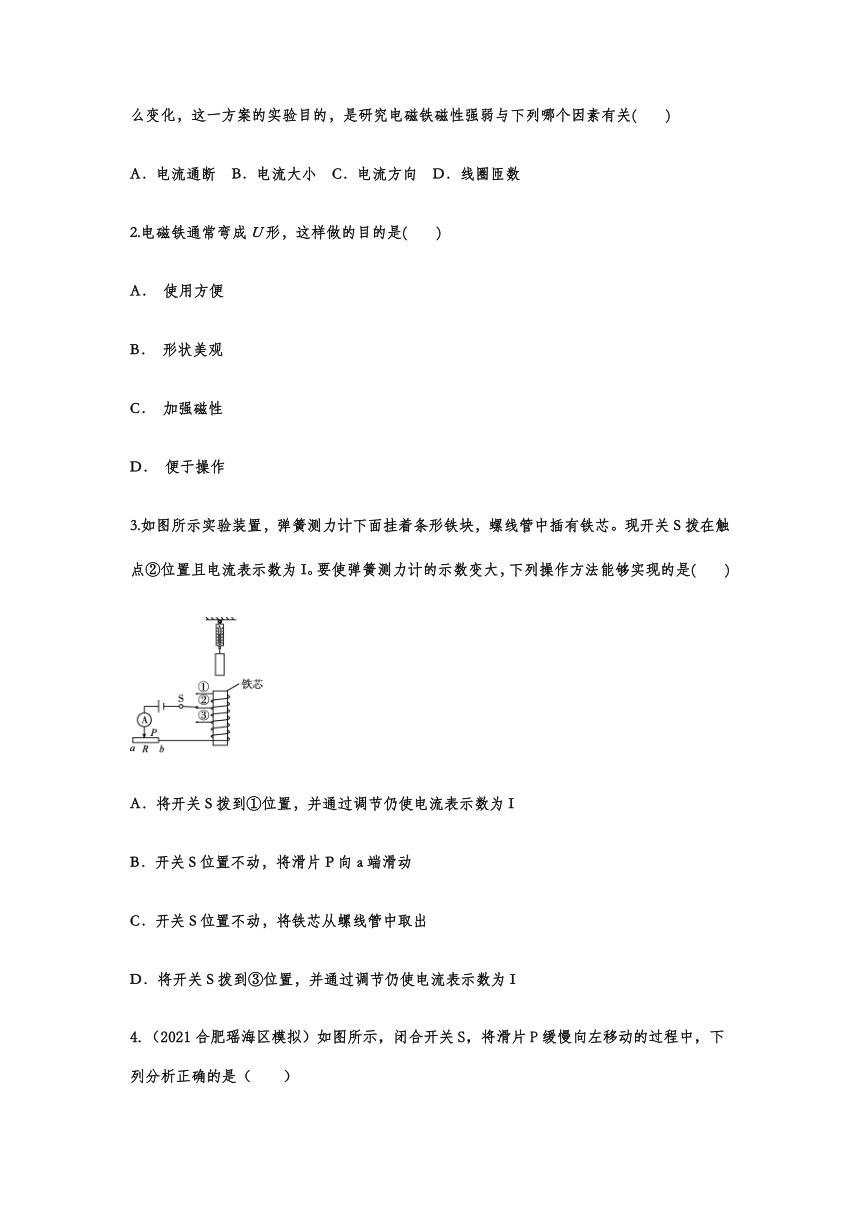

3.如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是(　　)
A．将开关S拨到①位置，并通过调节仍使电流表示数为I
B．开关S位置不动，将滑片P向a端滑动
C．开关S位置不动，将铁芯从螺线管中取出
D．将开关S拨到③位置，并通过调节仍使电流表示数为I

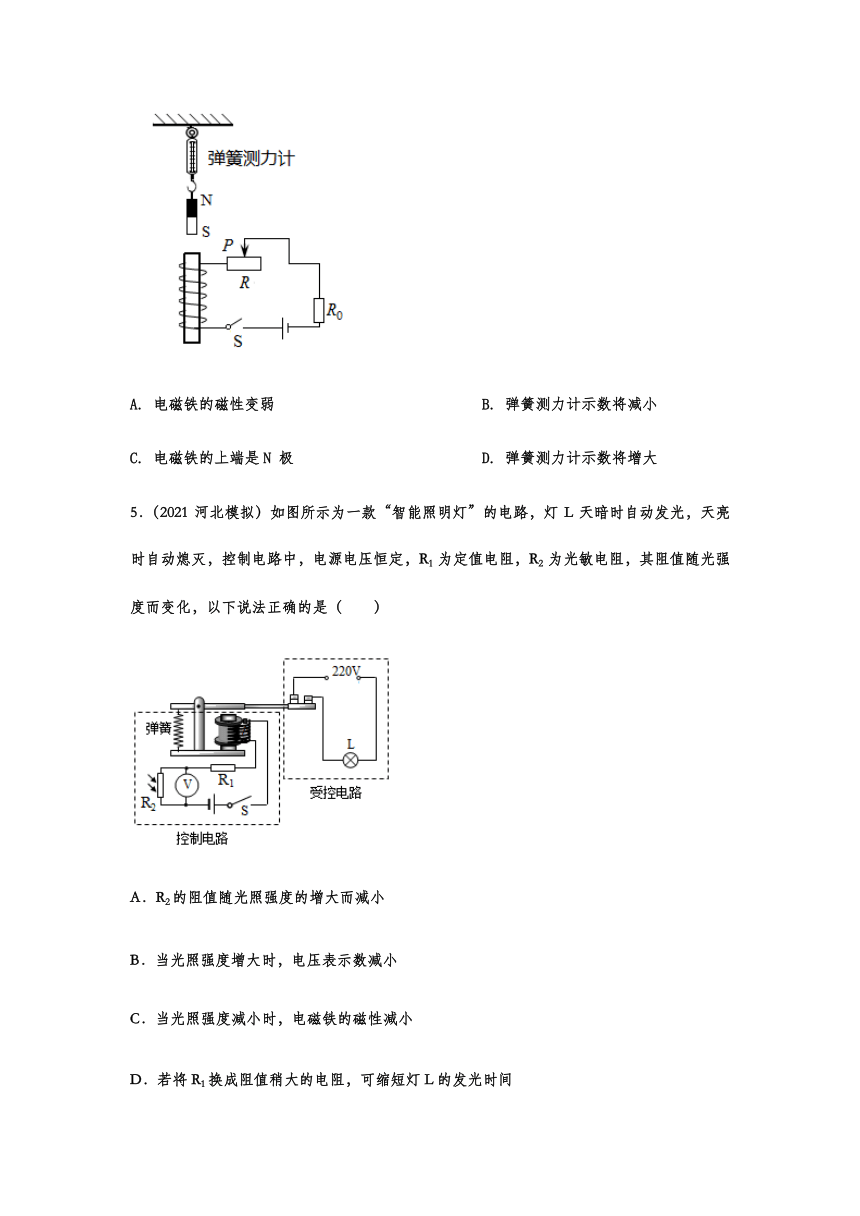

4.（2021合肥瑶海区模拟）如图所示，闭合开关S，将滑片P缓慢向左移动的过程中，下列分析正确的是（　　）
A.
电磁铁的磁性变弱
B.
弹簧测力计示数将减小
C.
电磁铁的上端是N
极
D.
弹簧测力计示数将增大
5．（2021河北模拟）如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光强度而变化，以下说法正确的是（　　）
A．R2的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将R1换成阻值稍大的电阻，可缩短灯L的发光时间

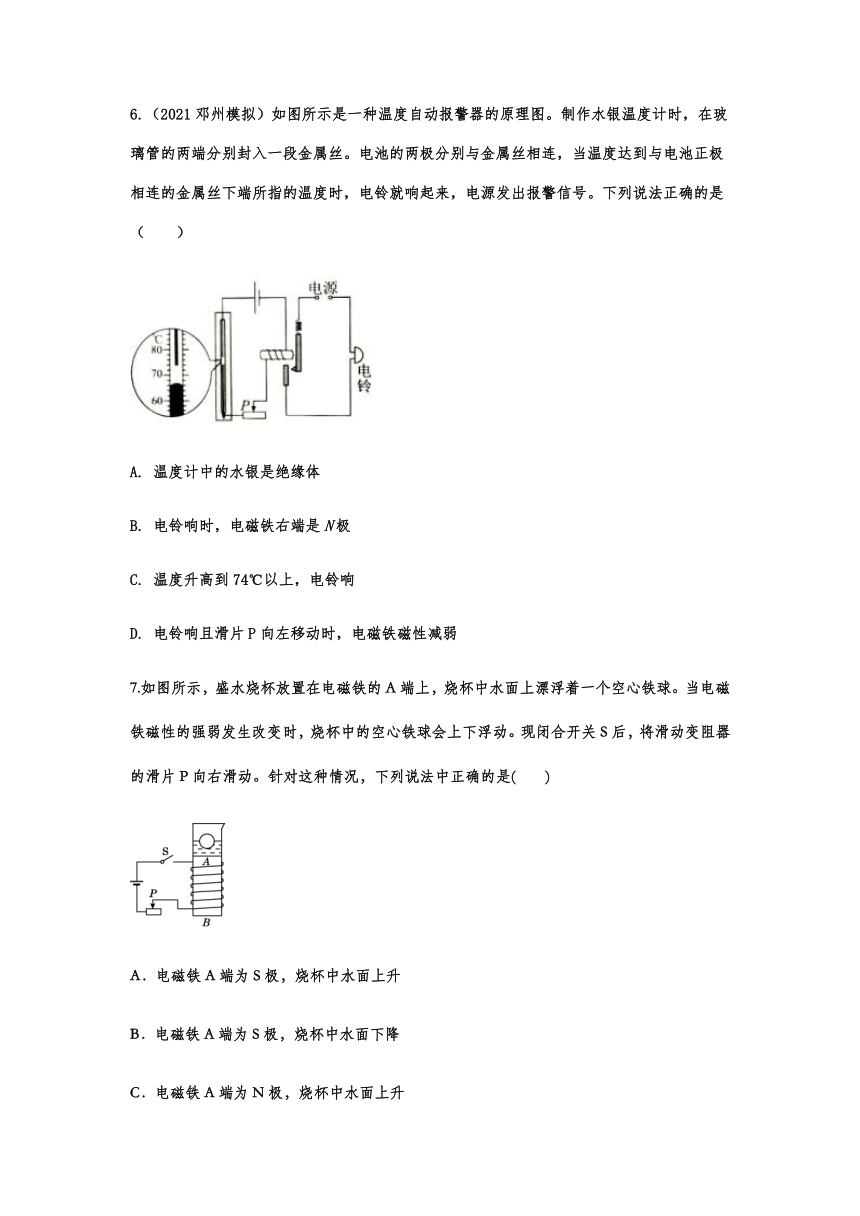

6.（2021邓州模拟）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，电源发出报警信号。下列说法正确的是（　　）
A.
温度计中的水银是绝缘体
B.
电铃响时，电磁铁右端是N极
C.
温度升高到74℃以上，电铃响
D.
电铃响且滑片P向左移动时，电磁铁磁性减弱
7.如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动。针对这种情况，下列说法中正确的是(　　)
A．电磁铁A端为S极，烧杯中水面上升
B．电磁铁A端为S极，烧杯中水面下降
C．电磁铁A端为N极，烧杯中水面上升
D．电磁铁A端为N极，烧杯中水面下降

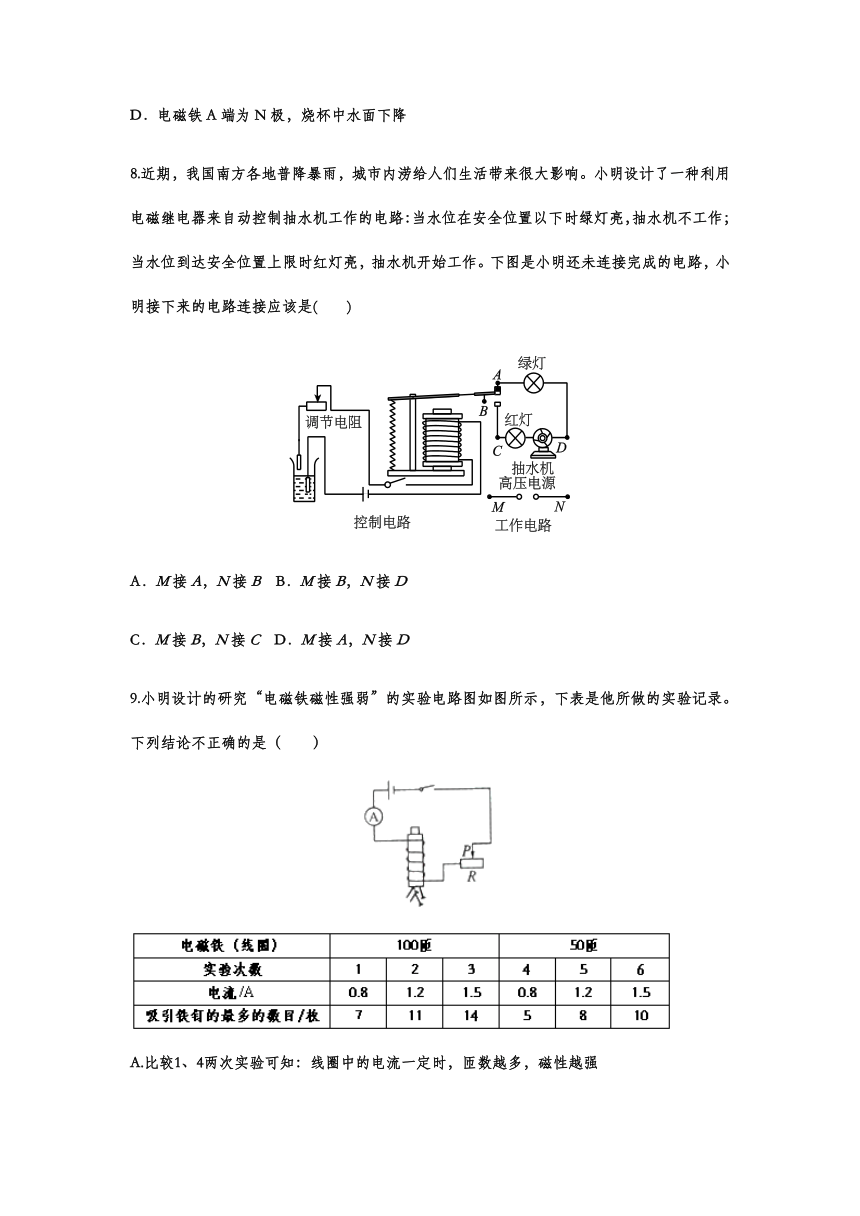

8.近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。下图是小明还未连接完成的电路，小明接下来的电路连接应该是(　　)
A．M接A，N接B
B．M接B，N接D
C．M接B，N接C
D．M接A，N接D
9.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，下表是他所做的实验记录。下列结论不正确的是（
）
A.比较1、4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强
B.比较1、3、5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
C.比较1、2、3（或4、5、6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
D.电磁铁的磁性越强，吸引铁钉的数目越多
10.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响。图甲中电磁继电器的供电电压U1＝3
V，继电器线圈的电阻R0为30
Ω，当线圈中的电流大于等于50
mA时，警铃响。图乙是热敏电阻的阻值随温度变化的图像。以下说法正确的是(　　)
A．图甲中接线柱A应与C连接，B与D连接
B．当环境温度升高时，电磁铁的磁性减弱
C．图甲中电磁铁的下端P应为N极
D．环境温度达到80
℃时，警铃响
11.（2021常州模拟）如图所示，电源电压不变，R为定值电阻，弹簧测力计下端挂一条形磁铁，且与螺线管B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F0，则（　　）
A．在螺线管中插入铜棒后，测力计的示数增大
B．在螺线管中插入铁棒后，测力计的示数增大
C．只改变电流的方向，测力计的示数增大
D．只减少线圈的匝数，测力计的示数减小
12.（2021阿坝州模拟）如图所示，闭合开关，通电螺旋管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为________极．若使通电螺线管的磁性增强，滑动变阻器的滑片P应向________端移动．
13.(2021广西模拟)如图所示，闭合开关，电磁铁通电时，它的上端是___(选填“N”或“S”)极，若将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数目____。
14．（2021海口模拟）在探究“影响电磁铁磁性强弱的因素”实验中，小明设计了如图所示的电路。由实验现象可知，　
　（选填“甲”或“乙”）的磁性强，说明电流一定时，线圈匝数　
　，电磁铁磁性越强。
15.（2021甘孜州模拟）如图所示，当闭合开关，小磁针静止后，a端为________极；要使电磁铁的磁性增强，滑动变阻器的滑片P应向________端移动．
16.（2021江西模拟）小明自制了一个带有电磁铁的木船模型(如图所示).将它放入水中漂浮，船头指向东.闭合开关S，电磁铁由于受到_____的作用，船头会指向地磁的_____极（填“南”或“北”）．
17.（2021汕头新溪一中模拟）如图所示为水位报警装置原理图，其中A、B为两个金属杆.当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是绿灯_______，红灯_______，电铃_______。
18.图中是一种单元防盗门门锁的原理图。其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电__________衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内。在关门时，开关是断开的，衔铁在__________作用下，合入门扣。
19．（2021广东模拟）如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开关S1，S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性　
　（填“增强”或“减弱”），其上端的　
　（填“N”或“S”）极将衔铁吸下，抢跑指示灯　
　（填“L1”或“L2”）亮，判定运动员抢跑。
20.(2021泗洪模拟)小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮、车库有积水时，左侧控制电路接通，电磁铁的上端是______极，把衔铁吸下，电铃发出声音.电铃应该安装在图中的_________位置.
21.（2021江西模拟）如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动．弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻．开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1____U2，l1____l2
(以上两空均选填“＞”、“＜”、“＝”)．
22.（2021普宁模拟）"悬浮灯泡"能够悬浮发光，如图甲所示，基座内有一个线圈，和铁芯组成的电磁铁，而灯泡内部有闭合线圈连接的
LED灯和磁铁，其内部结构如图乙所示。
（1）当基座内电路接通后，灯泡能克服重力悬浮在空中是因为同名磁极相互____。
（2）乙图中电源左侧为___（选填"正"或"负"）极。
（3）想让灯泡悬浮得更高，应该将滑片
P
向____（选填"左"或"右"）移动。
23.（2021福州模拟）如图是水位自动报警器的工作原理图。由于一般水都能导电，当水位未升至金属片B处时，________灯亮；当水位升至金属片B处时，________灯亮，蜂鸣器C________。
24.（2021昭阳模拟）将图中的电磁铁连入你设计的电路中，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示。
25.（2021镇江模拟）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱.
26.（2021广华中学模拟）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。请标出电磁铁上端的极性及电源正负极。
27．（2021岫岩模拟）如图所示是磁悬浮列车的悬浮原理。请在右侧放大的图中标出电磁铁的N极和电源的正极（用“+”表示）。
28.（2021攀枝花模拟）某市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时温控开关处于断开状态，绿灯亮；棚内温度不正常时温控开关处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路．
29.为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中通过比较电磁铁_________判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较____________两图可知：线圈匝数相同时，电流越大，电磁铁的磁性越强。
(3)根据图丁可以得出的结论是：_________________________________。
30.
（2021宜兴外国语学校模拟）待机耗电的背后隐藏着很多社会问题。某班学生开展“研究家用电器待机功耗”的综合实践活动。
（1）利用“五一假期”A组同学关掉家中其他用电器，让机顶盒处于待机状态。记录如表：
请问该机顶盒这段时间消耗的电能是多少？待机功率是多少？
（2）B组同学关掉家中其他用电器让电视机处于待机状态中，观察电能表（如图甲所示），60min内转盘正好转过9圈，该电视机的待机耗电功率是多少？若该电视机一天待机20h，那么一个月（30天）消耗多少度电？
（3）同学们交流时认为A组和B组两种方案测量待机功率太耗时间，设计出了如图乙所示的三种测量方案，你认为可行的是_____（至少有一个是正确答案）
（4）研究发现，家用电器待机耗电普遍存在，时间一久耗电惊人且存在安全隐患。为避免不必要待机耗电，某同学利用废旧器材设计如图丙所示的控制电路，简要分析该装置的工作原理。
2021-2022学年度人教版初中九年级物理随堂达标训练
——20.3电磁铁电磁继电器参考答案
【知识点提炼】
1.电磁铁：内部插入
的
管。
【答案】铁芯；通电螺线
2.工作原理：电流的
，通电螺线管插入铁芯后磁场大大
。
【答案】磁效应；增强
3、电磁铁磁场的强弱与
、
、
有关。
【答案】电流的强弱；线圈的匝数；铁芯的有无
4.电磁铁的特点：①磁性的有无可由
来控制；②磁性的强弱可由改变
和
来调节；③磁极可由
来改变。
【答案】电流的通断；电流大小；线圈的匝数；电流方向
5.电磁继电器
（1）继电器是利用
电路的通断，来间接地控制
电路的装置。实质上它就是利用
来控制工作电路的一种
。
（2）电磁继电器由
、
、
、
组成；
其工作电路由
电路和
电路两部分组成。
（3）扬声器：扬声器是把
信号转化成
信号的一种装置。
它主要由固定的
、
和
构成。
【答案】低电压、弱电流；高电压、强电流；电磁铁；开关；电磁铁；衔铁；簧片；触点；低压控制；高压工作；电；声；永久磁体；线圈；锥形纸盆
【达标训练】
1．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一方案的实验目的，是研究电磁铁磁性强弱与下列哪个因素有关(　　)
A．电流通断
B．电流大小
C．电流方向
D．线圈匝数
【答案】D　
2.电磁铁通常弯成U形，这样做的目的是(　　)
A．
使用方便
B．
形状美观
C．
加强磁性
D．
便于操作
【答案】C
3.如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是(　　)
A．将开关S拨到①位置，并通过调节仍使电流表示数为I
B．开关S位置不动，将滑片P向a端滑动
C．开关S位置不动，将铁芯从螺线管中取出
D．将开关S拨到③位置，并通过调节仍使电流表示数为I
【答案】A　
4.（2021合肥瑶海区模拟）如图所示，闭合开关S，将滑片P缓慢向左移动的过程中，下列分析正确的是（　　）
A.
电磁铁的磁性变弱
B.
弹簧测力计示数将减小
C.
电磁铁的上端是N
极
D.
弹簧测力计示数将增大
【答案】B
5．（2021河北模拟）如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光强度而变化，以下说法正确的是（　　）
A．R2的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将R1换成阻值稍大的电阻，可缩短灯L的发光时间
【答案】ABC。
6.（2021邓州模拟）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，电源发出报警信号。下列说法正确的是（　　）
A.
温度计中的水银是绝缘体
B.
电铃响时，电磁铁右端是N极
C.
温度升高到74℃以上，电铃响
D.
电铃响且滑片P向左移动时，电磁铁磁性减弱
【答案】BC
7.如图所示，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球。当电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动。现闭合开关S后，将滑动变阻器的滑片P向右滑动。针对这种情况，下列说法中正确的是(　　)
A．电磁铁A端为S极，烧杯中水面上升
B．电磁铁A端为S极，烧杯中水面下降
C．电磁铁A端为N极，烧杯中水面上升
D．电磁铁A端为N极，烧杯中水面下降
【答案】B　
8.近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。下图是小明还未连接完成的电路，小明接下来的电路连接应该是(　　)
A．M接A，N接B
B．M接B，N接D
C．M接B，N接C
D．M接A，N接D
【答案】D
9.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，下表是他所做的实验记录。下列结论不正确的是（
）
A.比较1、4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强
B.比较1、3、5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
C.比较1、2、3（或4、5、6）三次实验可知：匝数一定时，线圈中的电流越大，磁性越强
D.电磁铁的磁性越强，吸引铁钉的数目越多
【答案】B
10.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响。图甲中电磁继电器的供电电压U1＝3
V，继电器线圈的电阻R0为30
Ω，当线圈中的电流大于等于50
mA时，警铃响。图乙是热敏电阻的阻值随温度变化的图像。以下说法正确的是(　　)
A．图甲中接线柱A应与C连接，B与D连接
B．当环境温度升高时，电磁铁的磁性减弱
C．图甲中电磁铁的下端P应为N极
D．环境温度达到80
℃时，警铃响
【答案】D　
11.（2021常州模拟）如图所示，电源电压不变，R为定值电阻，弹簧测力计下端挂一条形磁铁，且与螺线管B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F0，则（　　）
A．在螺线管中插入铜棒后，测力计的示数增大
B．在螺线管中插入铁棒后，测力计的示数增大
C．只改变电流的方向，测力计的示数增大
D．只减少线圈的匝数，测力计的示数减小
【答案】C。
12.（2021阿坝州模拟）如图所示，闭合开关，通电螺旋管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为________极．若使通电螺线管的磁性增强，滑动变阻器的滑片P应向________端移动．
【答案】正　右　
13.(2021广西模拟)如图所示，闭合开关，电磁铁通电时，它的上端是___(选填“N”或“S”)极，若将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数目____。
【答案】S；增多
14．（2021海口模拟）在探究“影响电磁铁磁性强弱的因素”实验中，小明设计了如图所示的电路。由实验现象可知，　
　（选填“甲”或“乙”）的磁性强，说明电流一定时，线圈匝数　
　，电磁铁磁性越强。
【答案】乙；越多。
15.（2021甘孜州模拟）如图所示，当闭合开关，小磁针静止后，a端为________极；要使电磁铁的磁性增强，滑动变阻器的滑片P应向________端移动．
【答案】S　左　
16.（2021江西模拟）小明自制了一个带有电磁铁的木船模型(如图所示).将它放入水中漂浮，船头指向东.闭合开关S，电磁铁由于受到_____的作用，船头会指向地磁的_____极（填“南”或“北”）．
【答案】地磁场
南
17.（2021汕头新溪一中模拟）如图所示为水位报警装置原理图，其中A、B为两个金属杆.当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是绿灯_______，红灯_______，电铃_______。
【答案】熄灭，发光，响。
18.图中是一种单元防盗门门锁的原理图。其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电__________衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内。在关门时，开关是断开的，衔铁在__________作用下，合入门扣。
【答案】吸引
弹簧
19．（2021广东模拟）如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开关S1，S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性　
　（填“增强”或“减弱”），其上端的　
　（填“N”或“S”）极将衔铁吸下，抢跑指示灯　
　（填“L1”或“L2”）亮，判定运动员抢跑。
【答案】增强；S；L2。
20.(2021泗洪模拟)小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮、车库有积水时，左侧控制电路接通，电磁铁的上端是______极，把衔铁吸下，电铃发出声音.电铃应该安装在图中的_________位置.
【答案】N
B
21.（2021江西模拟）如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动．弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻．开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1____U2，l1____l2
(以上两空均选填“＞”、“＜”、“＝”)．
【答案】<
<
22.（2021普宁模拟）"悬浮灯泡"能够悬浮发光，如图甲所示，基座内有一个线圈，和铁芯组成的电磁铁，而灯泡内部有闭合线圈连接的
LED灯和磁铁，其内部结构如图乙所示。
（1）当基座内电路接通后，灯泡能克服重力悬浮在空中是因为同名磁极相互____。
（2）乙图中电源左侧为___（选填"正"或"负"）极。
（3）想让灯泡悬浮得更高，应该将滑片
P
向____（选填"左"或"右"）移动。
【答案】排斥
负
左
23.（2021福州模拟）如图是水位自动报警器的工作原理图。由于一般水都能导电，当水位未升至金属片B处时，________灯亮；当水位升至金属片B处时，________灯亮，蜂鸣器C________。
【答案】L2；L1；鸣叫。
24.（2021昭阳模拟）将图中的电磁铁连入你设计的电路中，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示。
【答案】
25.（2021镇江模拟）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱.
【答案】
26.（2021广华中学模拟）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。请标出电磁铁上端的极性及电源正负极。
【答案】
解：如图所示：
27．（2021岫岩模拟）如图所示是磁悬浮列车的悬浮原理。请在右侧放大的图中标出电磁铁的N极和电源的正极（用“+”表示）。
【答案】如图所示：
28.（2021攀枝花模拟）某市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时温控开关处于断开状态，绿灯亮；棚内温度不正常时温控开关处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路．
【答案】
29.为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中通过比较电磁铁__________________判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较____________两图可知：线圈匝数相同时，电流越大，电磁铁的磁性越强。
(3)根据图丁可以得出的结论是：_________________________________。
【答案】(1)吸引大头针的多少(数目)
(2)乙、丙
(3)通过线圈的电流相同时，线圈匝数越多，电磁铁的磁性越强
30.
（2021宜兴外国语学校模拟）待机耗电的背后隐藏着很多社会问题。某班学生开展“研究家用电器待机功耗”的综合实践活动。
（1）利用“五一假期”A组同学关掉家中其他用电器，让机顶盒处于待机状态。记录如表：
请问该机顶盒这段时间消耗的电能是多少？待机功率是多少？
（2）B组同学关掉家中其他用电器让电视机处于待机状态中，观察电能表（如图甲所示），60min内转盘正好转过9圈，该电视机的待机耗电功率是多少？若该电视机一天待机20h，那么一个月（30天）消耗多少度电？
（3）同学们交流时认为A组和B组两种方案测量待机功率太耗时间，设计出了如图乙所示的三种测量方案，你认为可行的是_____（至少有一个是正确答案）
（4）研究发现，家用电器待机耗电普遍存在，时间一久耗电惊人且存在安全隐患。为避免不必要待机耗电，某同学利用废旧器材设计如图丙所示的控制电路，简要分析该装置的工作原理。
【答案】（1）该机顶盒这段时间消耗的电能是0.3kW?h，待机功率是12W；
（2）该电视机的待机耗电功率是3W，若该电视机?天待机20h，那么?个?（30天）消耗
1.8kW?h；
（3）A、B；
（4）该装置的工作原理：当家用电器处于待机状态时，电功率很小，电路中的电流很小，导致电磁铁的磁性减弱，对衔铁的吸引力小于弹簧对衔铁的拉力和衔铁的重力之和，衔铁掉下，断开电路，用电器不不作也不待机。
