2012年高考试题分项解析物理——专题09 电场

2012年高考试题分项解析物理
专题09 电场
（2012 重庆）空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的4个点，则(　　)
A．P、Q两点处的电荷等量同种 B． a点和b点的电场强度相同
※【本资料来源：全品高考网、全品中考网；全品教学网为您提供最新最全的教学资源。】※C．c点的电势低于d点的电势 D．负电荷从a到c，电势能减少
（2012·上海）11．A、B、C三点在同一直线上，AB:BC=1:2，B点位于A、C之间，在B处固定一电荷量为Q的点电荷。当在A处放一电荷量为＋q的点电荷时，它所受到的电场力为F；移去A处电荷，在C处放电荷量为-2q的点电荷，其所受电场力为 （ ）
（A）-F/2 （B）F/2 （C）-F （D）F
（2012·上海）13．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是 （ ）
（A）3V，1.8J （B）3V，3.6J （C）6V，l.8J （D）6V，3.6J
【答案】D
【解析】根据E=Uq，可知通过该电阻的电荷量为0.3C，消耗的电能为0.9J时电阻两端所加电压U=3V，在相同时间内通过0.6C的电荷量，则电流强度为原来的2倍，而根据I=U/R，电压也为原来的2倍，即为6V，这样消耗的电能E=Uq=3.6J
【考点定位】电场、恒定电流和电路

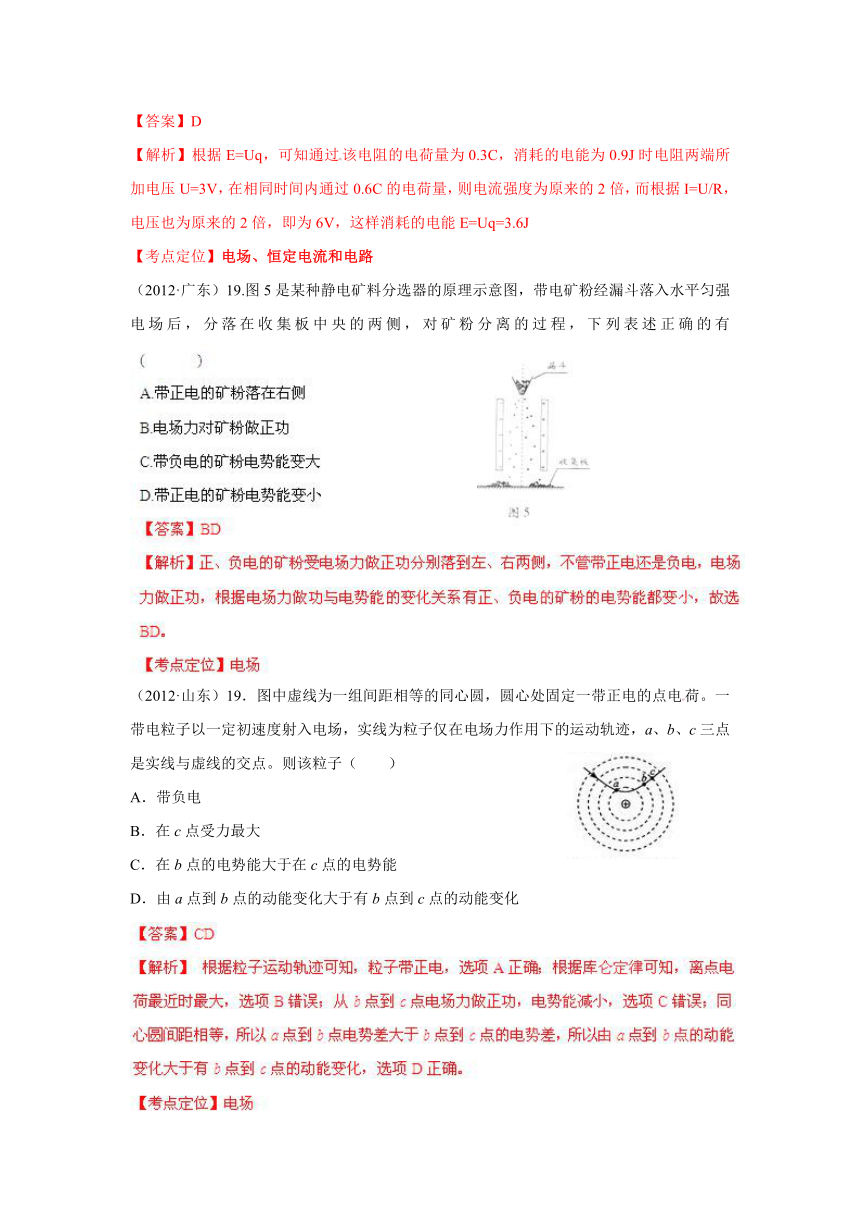

（2012·广东）19.图5是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有　　　　　　　　　　　　　　　　　
（2012·山东）19．图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点。则该粒子（ ）
A．带负电　　　　
B．在c点受力最大　　　　　
C．在b点的电势能大于在c点的电势能
D．由a点到b点的动能变化大于有b点到c点的动能变化

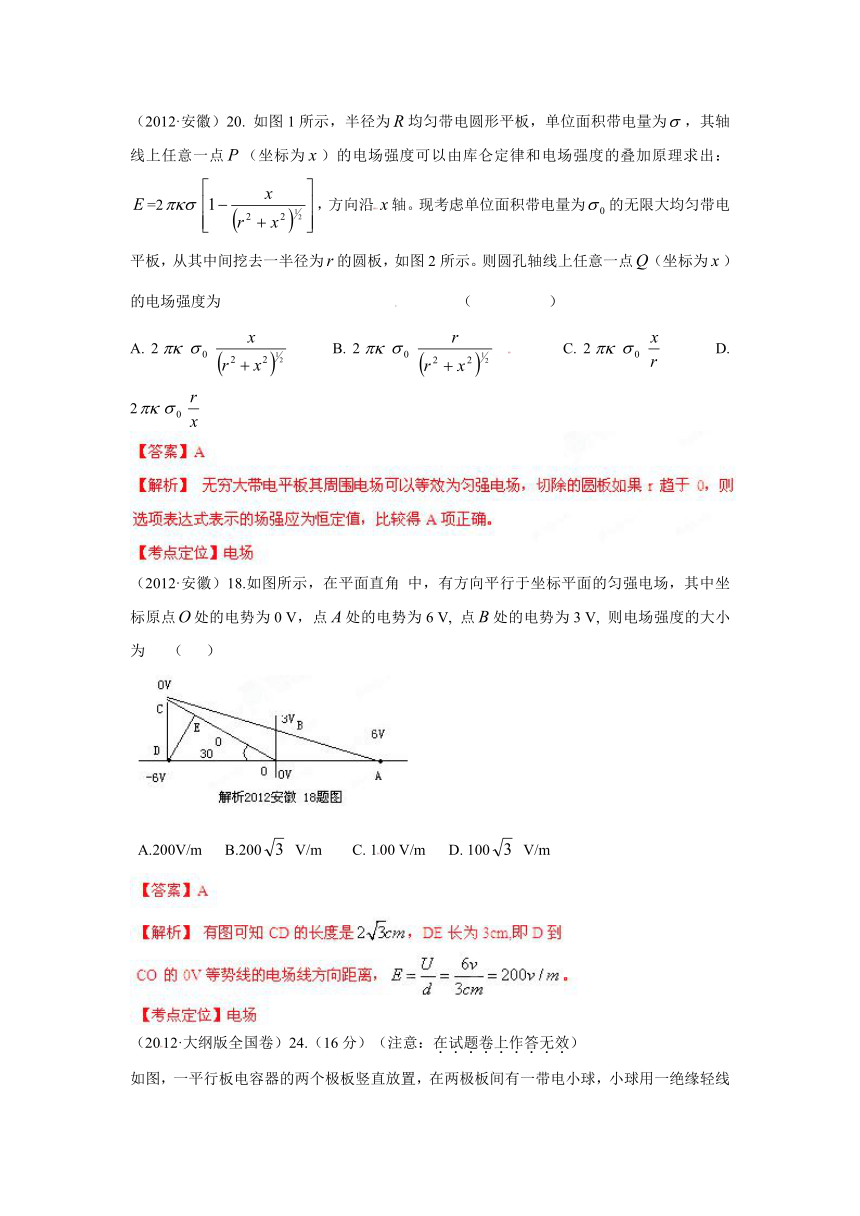

（2012·安徽）20. 如图1所示，半径为均匀带电圆形平板，单位面积带电量为，其轴线上任意一点（坐标为）的电场强度可以由库仑定律和电场强度的叠加原理求出： =2，方向沿轴。现考虑单位面积带电量为的无限大均匀带电平板，从其中间挖去一半径为的圆板，如图2所示。则圆孔轴线上任意一点（坐标为）的电场强度为 （ ）
A. 2 B. 2 C. 2 D. 2
（2012·安徽）18.如图所示，在平面直角 中，有方向平行于坐标平面的匀强电场，其中坐标原点处的电势为0 V，点处的电势为6 V, 点处的电势为3 V, 则电场强度的大小为 （ ）
A.200V/m B.200 V/m C. 100 V/m D. 100 V/m
（2012·大纲版全国卷）24.（16分）（注意：在试题卷上作答无效）
如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O点。先给电容器缓慢充电，使两级板所带电荷量分别为﹢Q和﹣Q，此时悬线与竖直方向的夹角为π/6。再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板不接触。求第二次充电使电容器正极板增加的电荷量。
12. （2012·海南）N（N>1）个电荷量均为q(q>0)的小球，均匀分布在半径为R的圆周上，示意如图。若移去位于圆周上P点的一个小球，则圆心O点处的电场强度大小为 ，方向 。（已知静电力常量为k）
3. （2012·海南）如图，直线上有o、a、b、c四点，ab间的距离与bc间的距离相等。在o点处有固定点电荷，已知b点电势高于c点电势。若一带负电电荷的粒子仅在电场力作用下先从c点运动到b点，再从b点运动到a点，则
两过程中电场力做的功相等
前一过程中电场力做的功大于后一过程中电场力做的功
前一过程中，粒子电势能不断减小
后一过程中，粒子动能不断减小
（2012·福建）15、【原题】：如图，在点电荷Q产生的电场中，将两个带正电的试探电荷、分别置于A、B两点，虚线为等势线。取无穷远处为零电势点，若将、移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是
A．A点电势大于B点电势
B．A、B两点的电场强度相等
C．的电荷量小于的电荷量
D．在A点的电势能小于在B点的电势能
（2012·江苏）2. 一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变,在两极板间插入一电介质,其电容C 和两极板间的电势差U 的变化情况是
(A) C 和U 均增大(B) C 增大,U 减小
(C) C 减小, U 增大(D) C 和U 均减小
（2012·江苏）1. 真空中,A、B 两点与点电荷Q 的距离分别为r 和3r,则A、B 两点的电场强度大小之比为
(A) 3 :1 (B) 1 :3
(C) 9 :1 (D) 1 :9
【答案】：C
【解析】由点电荷电场强度公式知，A、B两点电场强度大小之比为9:1，C正确。
【考点定位】电场强度
（2012·天津）5． 两个固定的等量异号电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受到静电力作用，则粒子在电场中
A．做直线运动，电势能先变小后变大
B．做直线运动，电势能先变大后变小
C．做曲线运动，电势能先变小后变大
D．做曲线运动，电势能先变大后变小
（2012·浙江）19、用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为0.5cm时圆环被吸引到笔套上，如图所示。对上述现象的判断与分析，下列说法正确的是
A.摩擦使笔套带电
B. 笔套靠近圆环时，圆环上、下部感应出异号电荷
C. 圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环的重力
D. 笔套碰到圆环后，笔套所带的电荷立刻被全部中和
（2012·江苏）15. (16 分)如图所示,待测区域中存在匀强电场和匀强磁场,根据带电粒子射入时的受力情况可推测其电场和磁场. 图中装置由加速器和平移器组成,平移器由两对水平放置、相距为l
的相同平行金属板构成,极板长度为l、间距为d,两对极板间偏转电压大小相等、电场方向
相反. 质量为m、电荷量为+q 的粒子经加速电压U0 加速后,水平射入偏转电压为U1 的平
移器,最终从A 点水平射入待测区域. 不考虑粒子受到的重力.
(1)求粒子射出平移器时的速度大小v1;
(2)当加速电压变为4U0 时,欲使粒子仍从A 点射入待测区域,求此时的偏转电压U;
(3)已知粒子以不同速度水平向右射入待测区域,刚进入时的受力大小均为F. 现取水平向
右为x 轴正方向,建立如图所示的直角坐标系Oxyz. 保持加速电压为U0 不变,移动装
置使粒子沿不同的坐标轴方向射入待测区域,粒子刚射入时的受力大小如下表所示.
