2012年高考试题分项解析物理——专题10 磁场

2012年高考试题分项解析物理
专题10 磁场

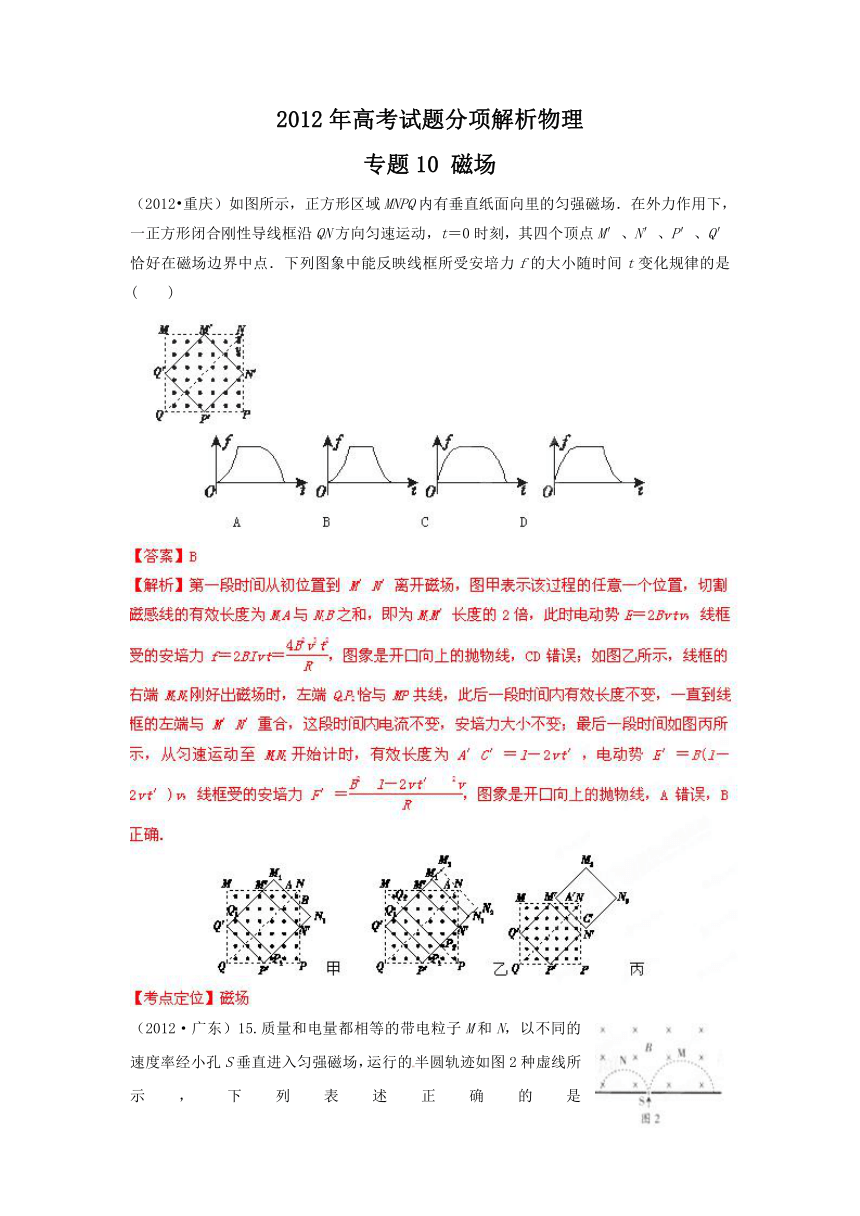

（2012 重庆）如图所示，正方形区域MNPQ内有垂直纸面向里的匀强磁场．在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t＝0时刻，其四个顶点M′、N′、P′、Q′恰好在磁场边界中点．下列图象中能反映线框所受安培力f的大小随时间t变化规律的是(　　)

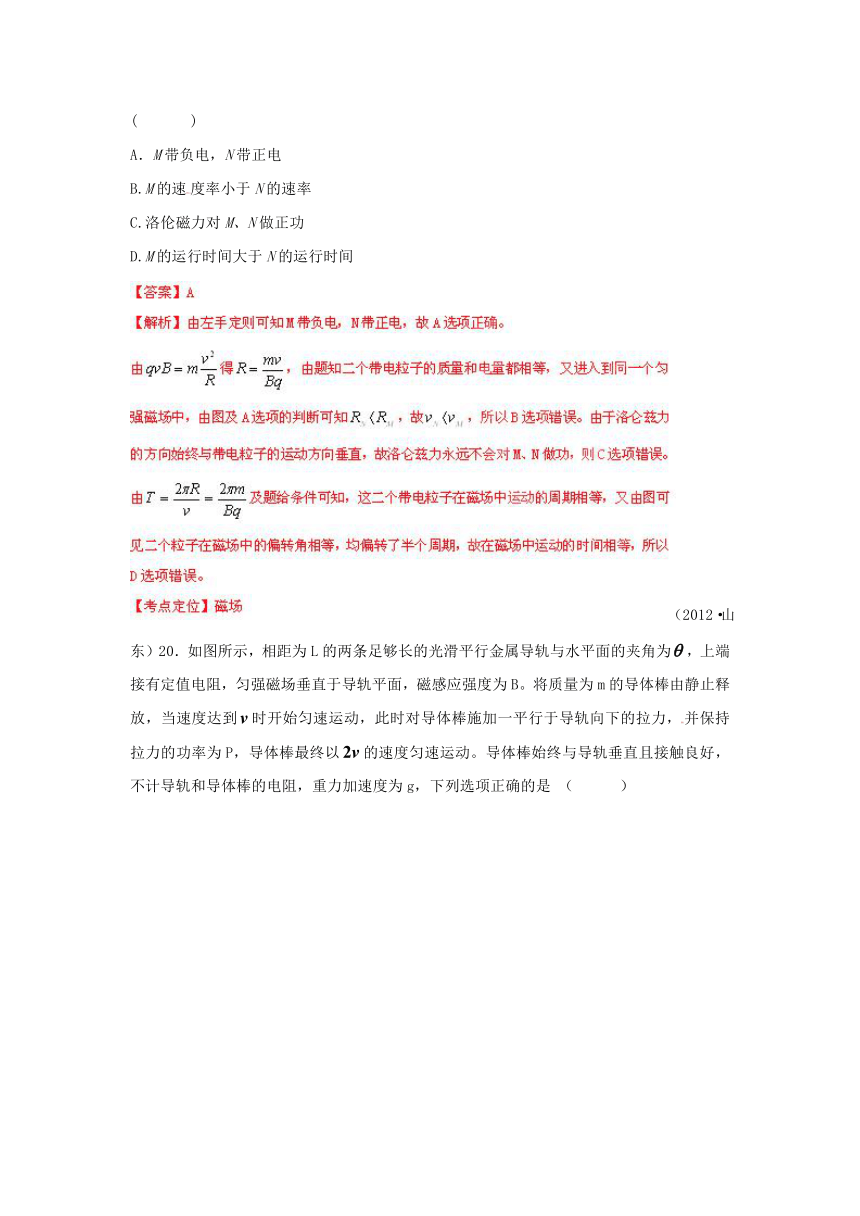

（2012·广东）15.质量和电量都相等的带电粒子M和N，以不同的速度率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，下列表述正确的是 ( )
A．M带负电，N带正电
B.M的速度率小于N的速率
C.洛伦磁力对M、N做正功
D.M的运行时间大于N的运行时间

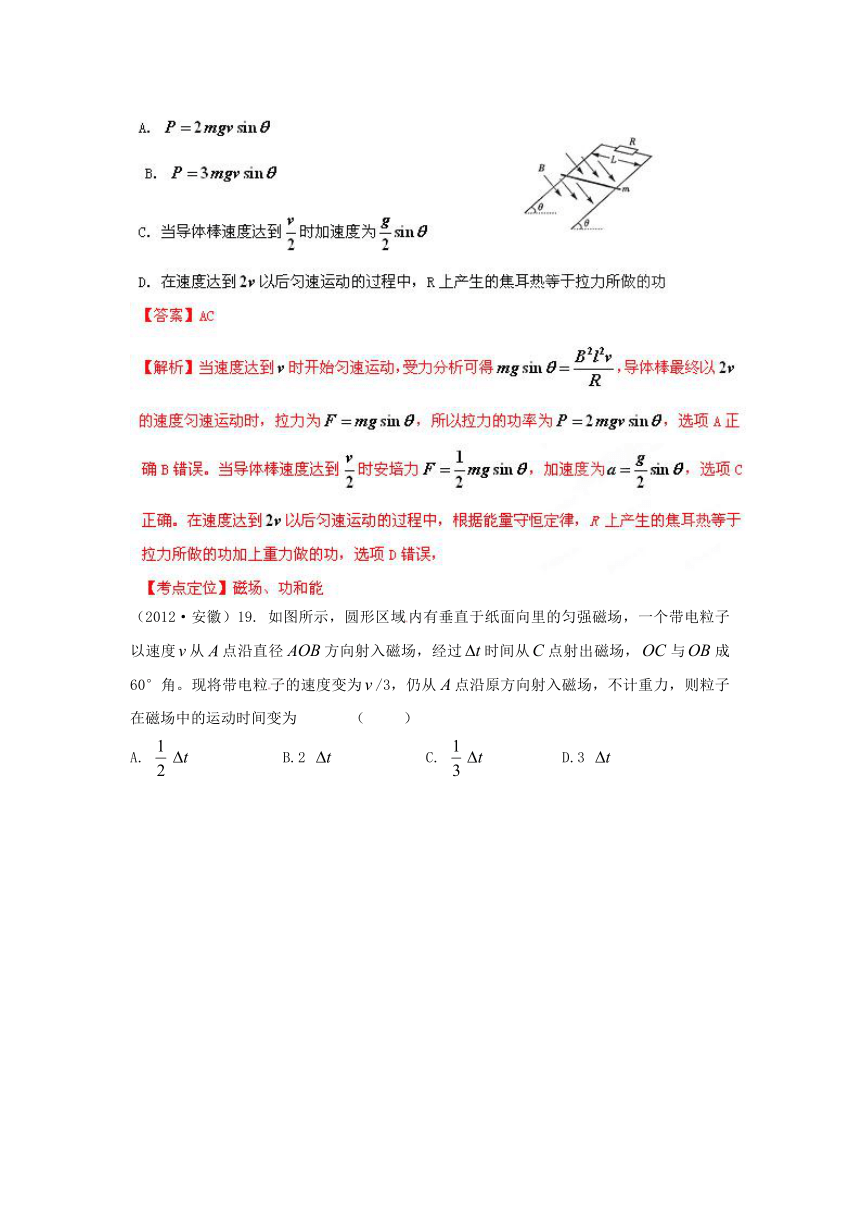

（2012·山东）20．如图所示，相距为L的两条足够长的光滑平行金属导轨与水平面的夹角为，上端接有定值电阻，匀强磁场垂直于导轨平面，磁感应强度为B。将质量为m的导体棒由静止释放，当速度达到时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率为P，导体棒最终以的速度匀速运动。导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g，下列选项正确的是 （ ）

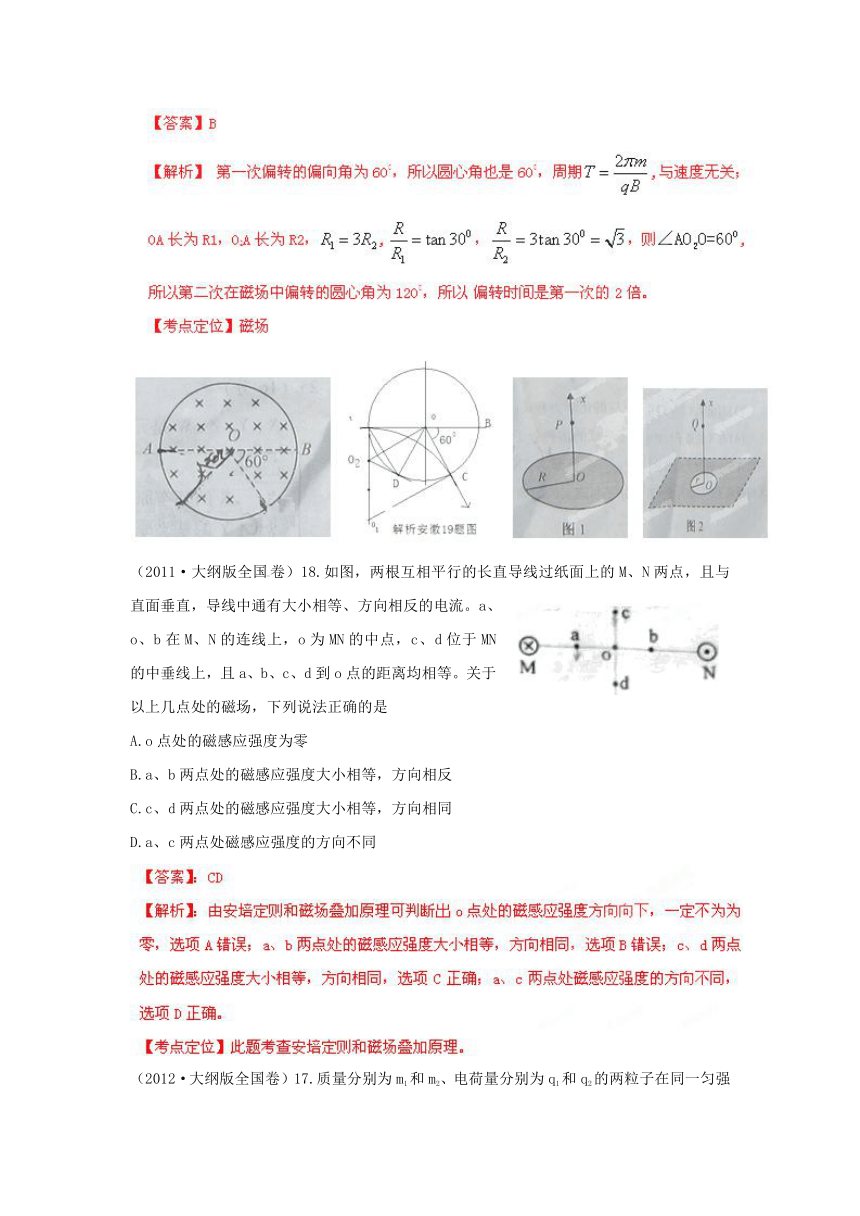

（2012·安徽）19. 如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒子以速度从点沿直径方向射入磁场，经过时间从点射出磁场，与成60°角。现将带电粒子的速度变为/3，仍从点沿原方向射入磁场，不计重力，则粒子在磁场中的运动时间变为 （ ）
A. B.2 C. D.3
（2011·大纲版全国卷）18.如图，两根互相平行的长直导线过纸面上的M、N两点，且与直面垂直，导线中通有大小相等、方向相反的电流。a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。关于以上几点处的磁场，下列说法正确的是
A.o点处的磁感应强度为零
B.a、b两点处的磁感应强度大小相等，方向相反
C.c、d两点处的磁感应强度大小相等，方向相同
D.a、c两点处磁感应强度的方向不同

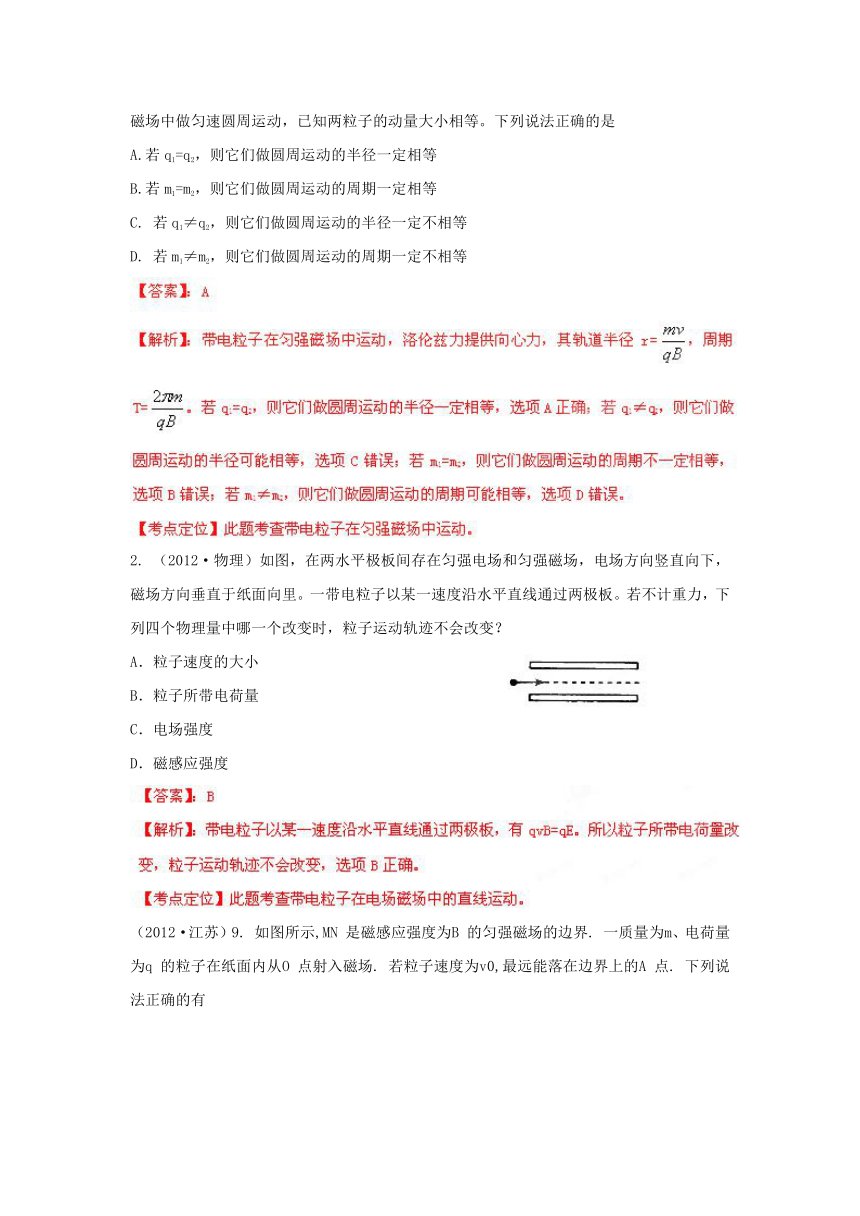

（2012·大纲版全国卷）17.质量分别为m1和m2、电荷量分别为q1和q2的两粒子在同一匀强磁场中做匀速圆周运动，已知两粒子的动量大小相等。下列说法正确的是
A.若q1=q2，则它们做圆周运动的半径一定相等
B.若m1=m2，则它们做圆周运动的周期一定相等
C. 若q1≠q2，则它们做圆周运动的半径一定不相等
D. 若m1≠m2，则它们做圆周运动的周期一定不相等
2. （2012·物理）如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里。一带电粒子以某一速度沿水平直线通过两极板。若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变？
A．粒子速度的大小
B．粒子所带电荷量
C．电场强度
D．磁感应强度
（2012·江苏）9. 如图所示,MN 是磁感应强度为B 的匀强磁场的边界. 一质量为m、电荷量为q 的粒子在纸面内从O 点射入磁场. 若粒子速度为v0,最远能落在边界上的A 点. 下列说法正确的有
(A) 若粒子落在A 点的左侧,其速度一定小于v0
(B) 若粒子落在A 点的右侧,其速度一定大于v0
(C) 若粒子落在A 点左右两侧d 的范围内,其速度不可能小于v0 -qBd/2m
(D)若粒子落在A 点左右两侧d 的范围内,其速度不可能大于v0 +qBd/2m
（2012·天津）2． 如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ。如果仅改变下列某一个条件，θ角的相应变化情况是
A．棒中的电流变大，θ角变大
B．两悬线等长变短，θ角变小
C．金属棒质量变大，θ角变大
D．磁感应强度变大，θ角变小
（2012·四川）20．半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示。则
A．θ = 0时，杆产生的电动势为2Bav
B．θ = 时，杆产生的电动势为Bav
C．θ = 0时，杆受的安培力大小为
D．θ = 时，杆受的安培力大小为
（2012·全国新课标卷）20.如图，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。已知在t=0到t=t1的时间间隔内，直导线中电流i发生某种变化，而线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。设电流i正方向与图中箭头方向相同，则i随时间t变化的图线可能是
（2012·江苏）13. (15 分)某兴趣小组设计了一种发电装置,如图所示. 在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角琢均为49仔,磁场均沿半径方向. 匝数为N 的矩形线圈abcd 的边长ab =cd =、bc =ad =2. 线圈以角速度棕绕中心轴匀速转动,bc和ad 边同时进入磁场. 在磁场中,两条边所经过处的磁感应强度大小均为B、方向始终与两边的运动方向垂直. 线圈的总电阻为r,外接电阻为R. 求:
(1)线圈切割磁感线时,感应电动势的大小Em;
(2)线圈切割磁感线时,bc 边所受安培力的大小F;
(3)外接电阻上电流的有效值I.
设P在某时刻t0以某一初速度沿y轴正方向自O点开始运动，将它经过时间T到达的点记为A。
（1）若t0=0，则直线OA与x轴的夹角是多少？
（2）若t0=T/4，则直线OA与x轴的夹角是多少？
（3）为了使直线OA与x轴的夹角为π/4，在0< t0< T/4的范围内，t0应取何值？是多少？
（2012·广东）35.（18分）
如图17所示，质量为M的导体棒ab，垂直放在相距为l的平行光滑金属轨道上。导轨
平面与水平面的夹角为θ，并处于磁感应强度大小为B、方向垂直与导轨平面向上的匀强磁场中，左侧是水平放置、间距为d的平行金属板，R和Rx分别表示定值电阻和滑动变阻器的阻值，不计其他电阻。
（1）调节Rx=R，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v。
（2）改变Rx，待棒沿导轨再次匀速下滑后，将质量为m、带电量为+q的微粒水平射入金属板间，若它能匀速通过，求此时的Rx。
