2012年高考试题分项解析物理——专题11 电场、磁场综合

2012年高考试题分项解析物理
专题11 电场、磁场综合

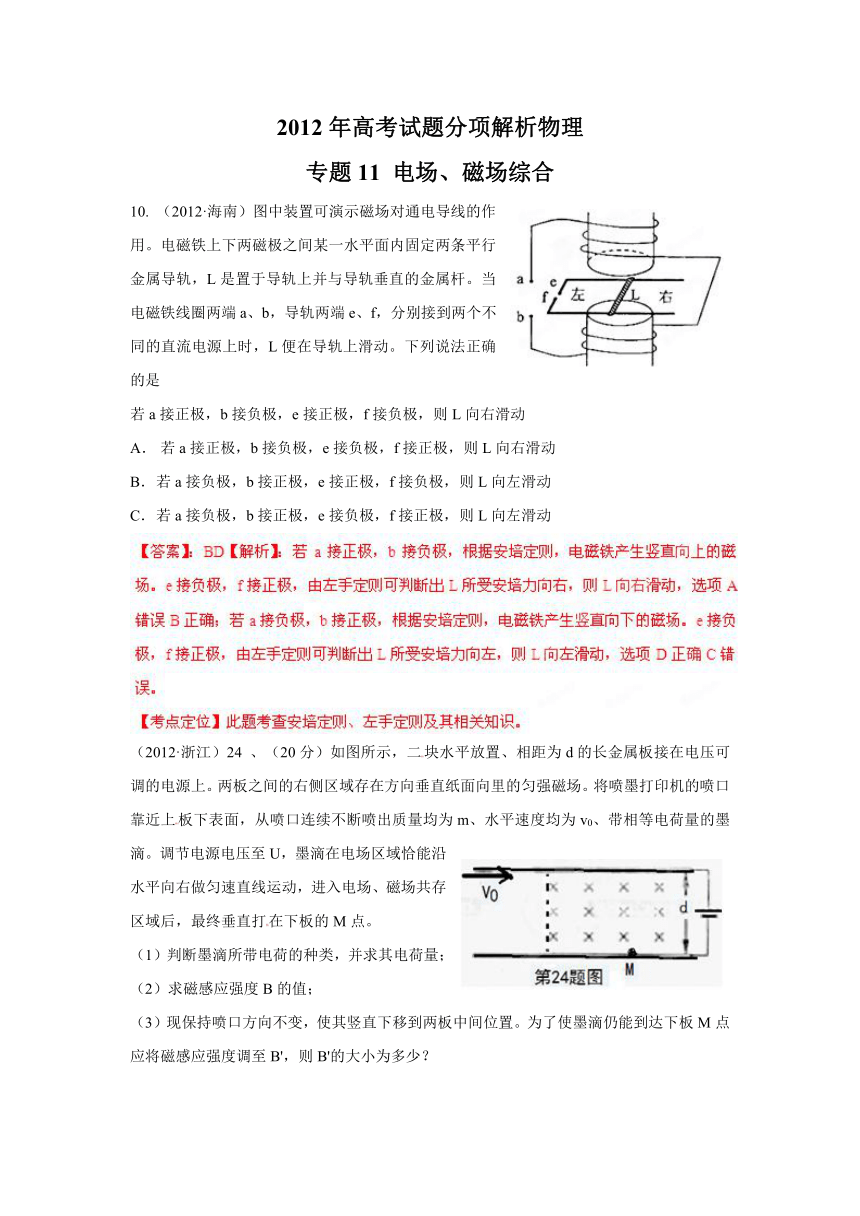

10. （2012·海南）图中装置可演示磁场对通电导线的作用。电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆。当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动。下列说法正确的是
若a接正极，b接负极，e接正极，f接负极，则L向右滑动
若a接正极，b接负极，e接负极，f接正极，则L向右滑动
若a接负极，b接正极，e接正极，f接负极，则L向左滑动
若a接负极，b接正极，e接负极，f接正极，则L向左滑动

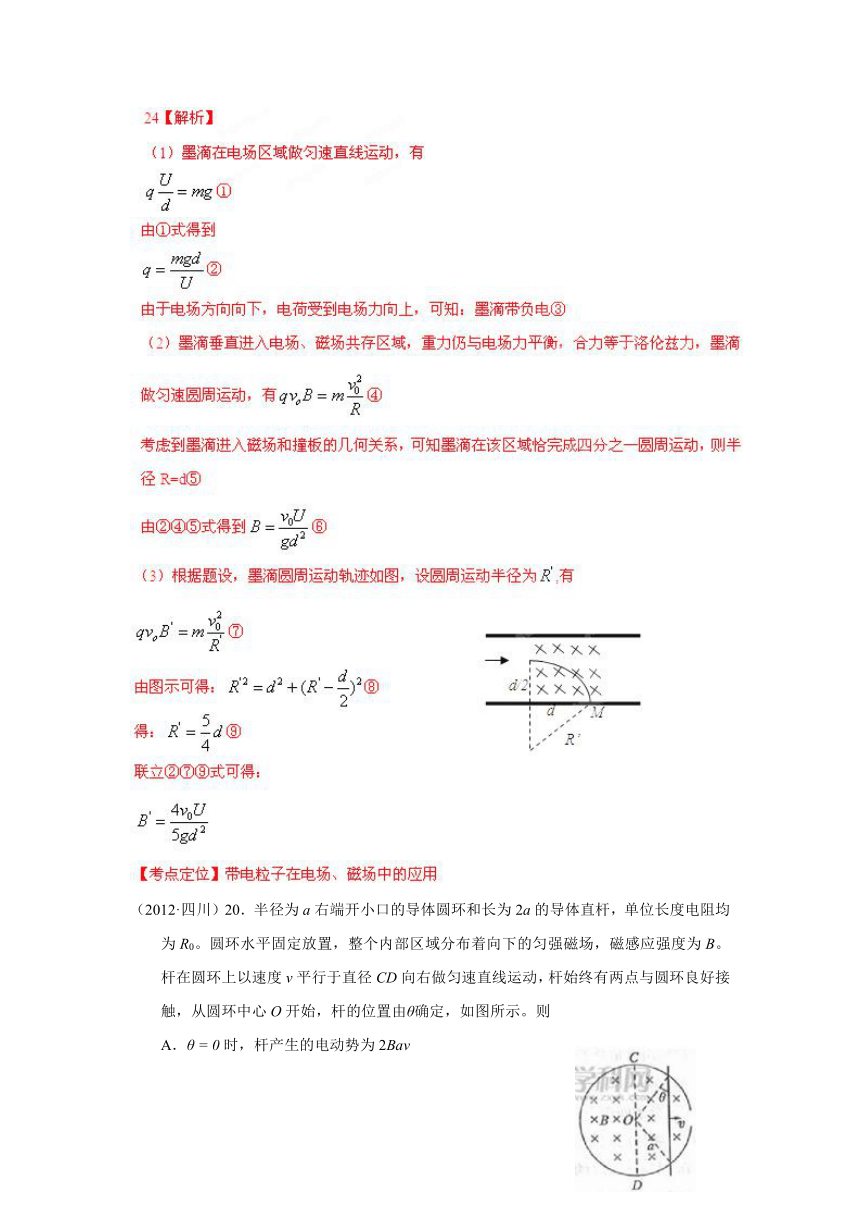

（2012·浙江）24 、（20分）如图所示，二块水平放置、相距为d的长金属板接在电压可调的电源上。两板之间的右侧区域存在方向垂直纸面向里的匀强磁场。将喷墨打印机的喷口靠近上板下表面，从喷口连续不断喷出质量均为m、水平速度均为v0、带相等电荷量的墨滴。调节电源电压至U，墨滴在电场区域恰能沿水平向右做匀速直线运动，进入电场、磁场共存区域后，最终垂直打在下板的M点。
（1）判断墨滴所带电荷的种类，并求其电荷量；
（2）求磁感应强度B的值；
（3）现保持喷口方向不变，使其竖直下移到两板中间位置。为了使墨滴仍能到达下板M点应将磁感应强度调至B'，则B'的大小为多少？

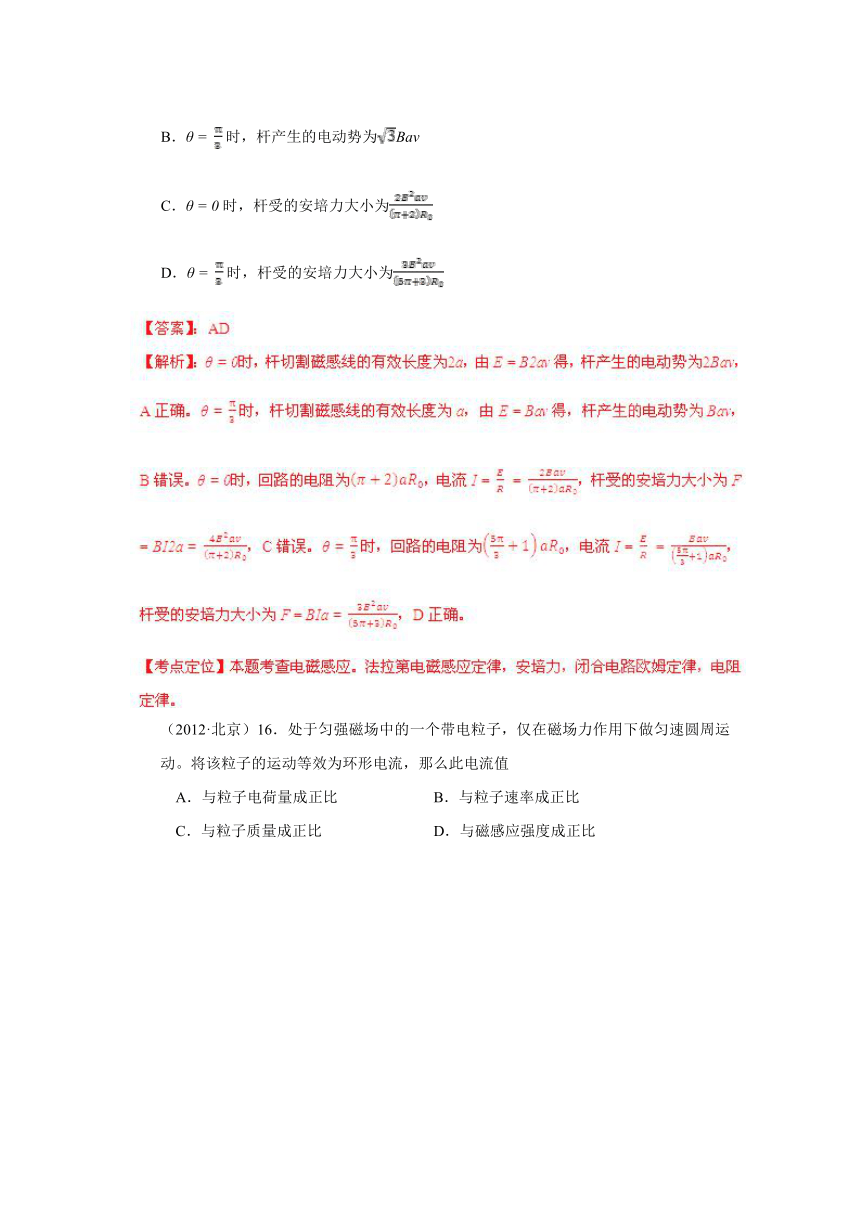

（2012·四川）20．半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示。则
A．θ = 0时，杆产生的电动势为2Bav
B．θ = 时，杆产生的电动势为Bav
C．θ = 0时，杆受的安培力大小为
D．θ = 时，杆受的安培力大小为

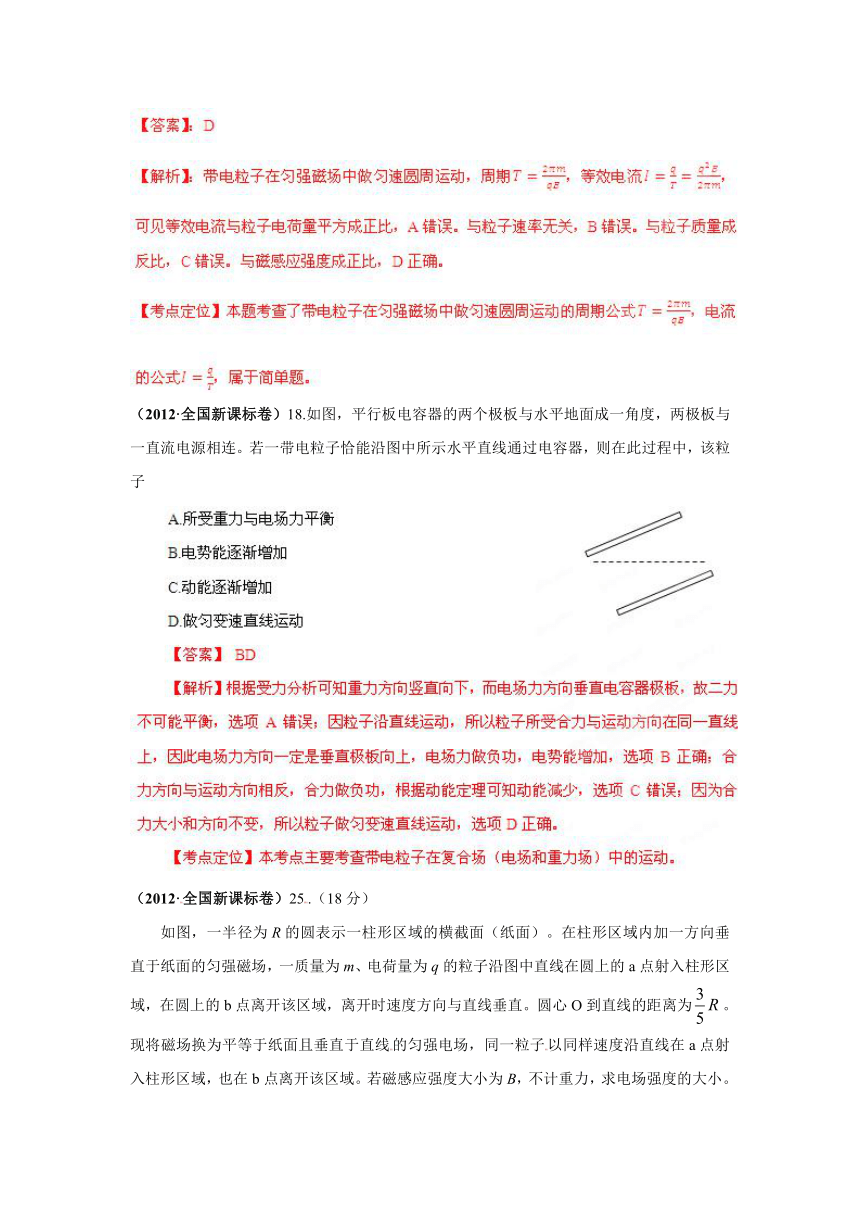

（2012·北京）16．处于匀强磁场中的一个带电粒子，仅在磁场力作用下做匀速圆周运动。将该粒子的运动等效为环形电流，那么此电流值
A．与粒子电荷量成正比 B．与粒子速率成正比
C．与粒子质量成正比 D．与磁感应强度成正比
（2012·全国新课标卷）18.如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子
（2012·全国新课标卷）25.（18分）

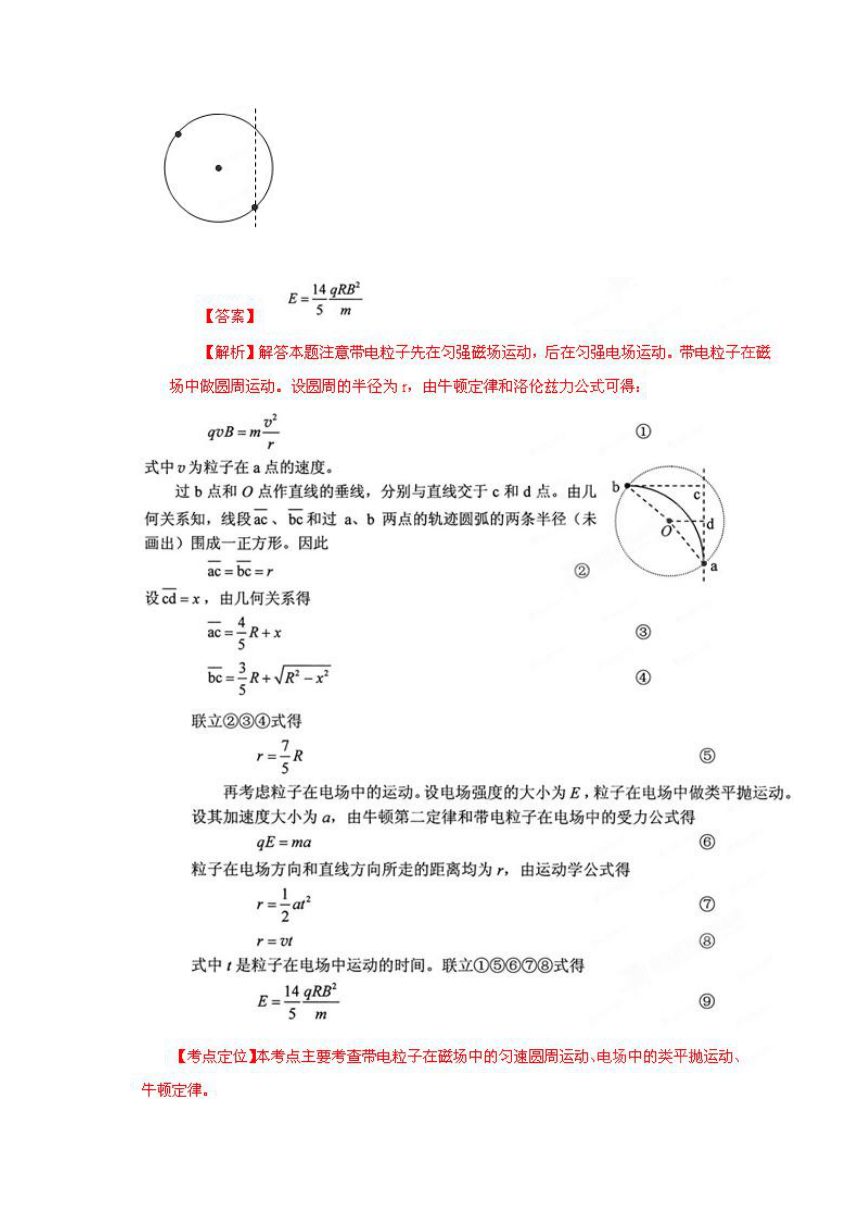

如图，一半径为R的圆表示一柱形区域的横截面（纸面）。在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为q的粒子沿图中直线在圆上的a点射入柱形区域，在圆上的b点离开该区域，离开时速度方向与直线垂直。圆心O到直线的距离为。现将磁场换为平等于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a点射入柱形区域，也在b点离开该区域。若磁感应强度大小为B，不计重力，求电场强度的大小。
（2012·北京）24．（20分）
匀强电场的方向沿x轴正向，电场强度E随x的分布如图所示。图中E0和d均为已知量。将带正电的质点A在O点由能止释放。A离开电场足够远后，再将另一带正电的质点B放在O点也由静止释放，当B在电场中运动时，A、B间的相互作用力及相互作用能均为零；B离开电场后，A、B间的相作用视为静电作用。已知A的电荷量为Q，A和B的质量分别为m和。不计重力。
（1）求A在电场中的运动时间t，
（2）若B的电荷量q = Q，求两质点相互作用能的最大值Epm
（3）为使B离开电场后不改变运动方向，求B所带电荷量的最大值qm
（2012·四川）25．（20分）
如图所示，水平虚线X下方区域分布着方向水平、垂直纸面向里、磁感应强度为B的匀强磁场，整个空间存在匀强电场（图中未画出）。质量为m，电荷量为+q的小球P静止于虚线X上方A点，在某一瞬间受到方向竖直向下、大小为I的冲量作用而做匀速直线运动。在A点右下方的磁场中有定点O，长为l的绝缘轻绳一端固定于O点，另一端连接不带电的质量同为m的小球Q，自然下垂。保持轻绳伸直，向右拉起Q，直到绳与竖直方向有一小于50的夹角，在P开始运动的同时自由释放Q，Q到达O点正下方W点时速度为v0。P、Q两小球在W点发生正碰，碰后电场、磁场消失，两小球粘在一起运动。P、Q两小球均视为质点，P小球的电荷量保持不变，绳不可伸长，不计空气阻力，重力加速度为g。
（2012·天津）11．（18分）如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l = 0.5m，左端接有阻值R = 0.3Ω的电阻。一质量m = 0.1kg，电阻r = 0.1Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B = 0.4T。棒在水平向右的外力作用下，由静止开始以 a = 2m/s2的加速度做匀加速运动，当棒的位移x = 9m时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1：Q2 = 2：1。导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触。求
（1）棒在匀加速运动过程中，通过电阻R的电荷量q；
（2）撤去外力后回路中产生的焦耳热Q2；
（3）外力做的功WF。
（2012·天津）12．（20分）对铀235的进一步研究在核能的开发和利用中具有重要意义。如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动。离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I。不考虑离子重力及离子间的相互作用。
（1）求加速电场的电压U；
（2）求出在离子被收集的过程中任意时间t内收集到离子的质量M；
（3）实际上加速电压的大小会在U+ΔU范围内微小变化。若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）
（2012·江苏）15. (16 分)如图所示,待测区域中存在匀强电场和匀强磁场,根据带电粒子射入时的受力情况可推测其电场和磁场. 图中装置由加速器和平移器组成,平移器由两对水平放置、相距为l
的相同平行金属板构成,极板长度为l、间距为d,两对极板间偏转电压大小相等、电场方向
相反. 质量为m、电荷量为+q 的粒子经加速电压U0 加速后,水平射入偏转电压为U1 的平
移器,最终从A 点水平射入待测区域. 不考虑粒子受到的重力.
(1)求粒子射出平移器时的速度大小v1;
(2)当加速电压变为4U0 时,欲使粒子仍从A 点射入待测区域,求此时的偏转电压U;
(3)已知粒子以不同速度水平向右射入待测区域,刚进入时的受力大小均为F. 现取水平向
右为x 轴正方向,建立如图所示的直角坐标系Oxyz. 保持加速电压为U0 不变,移动装
置使粒子沿不同的坐标轴方向射入待测区域,粒子刚射入时的受力大小如下表所示.
（2012·福建）22、【原题】如图甲，在圆柱形区域内存在一方向竖直向下、磁感应强度大小为B的匀强磁场，在此区域内，沿水平面固定一半径为r的圆环形光滑细玻璃管，环心0在区域中心。一质量为m、带电量为q（q>0）的小球，在管内沿逆时针方向（从上向下看）做圆周运动。已知磁感应强度大小B随时间t的变化关系如图乙所示，其中。设小球在运动过程中电量保持不变，对原磁场的影响可忽略。
（1）在t=0到t=T0 这段时间内，小球不受细管侧壁的作用力，求小球的速度大小；
（2）在竖直向下的磁感应强度增大过程中，将产生涡旋电场，其电场线是在水平面内一系列沿逆时针方向的同心圆，同一条电场线上各点的场强大小相等。试求t=T0 到t=1.5T0 这段时间内：
①细管内涡旋电场的场强大小E；
②电场力对小球做的功W。
（2012·山东）23．(18分)如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L的平行金属极板MN和PQ，两极板中心各有一小孔、，两极板间电压的变化规律如图乙所示，正反向电压的大小均为，周期为。在时刻将一个质量为、电量为（）的粒子由静止释放，粒子在电场力的作用下向右运动，在时刻通过垂直于边界进入右侧磁场区。（不计粒子重力，不考虑极板外的电场）
（1）求粒子到达时的速度大小和极板距离（2）为使粒子不与极板相撞，求磁感应强度的大小应满足的条件。
（3）若已保证了粒子未与极板相撞，为使粒子在时刻再次到达，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感强度的大小
（2012·上海）25．正方形导体框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k。导体框质量为m、边长为L，总电阻为R，在恒定外力F作用下由静止开始运动。导体框在磁场中的加速度大小为____________；导体框中感应电流做功的功率为____________。
（2012 重庆）有人设计了一种带电颗粒的速率分选装置，其原理如图所示，两带电金属板间有匀强电场，方向竖直向上，其中PQNM矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为的带正电颗粒，以不同的速率沿着磁场区域的水平中心线为O′O进入两金属板之间，其中速率※【本资料来源：全品高考网、全品中考网；全品教学网为您提供最新最全的教学资源。】※为v0的颗粒刚好从Q点处离开磁场，然后做匀速直线运动到达收集板．重力加速度为g，PQ＝3d，NQ＝2d，收集板与NQ的距离为l，不计颗粒间相互作用．求：
(1)电场强度E的大小；
(2)磁感应强度B的大小；
(3)速率为λv0(λ＞1)的颗粒打在收集板上的位置到O点的距离．
