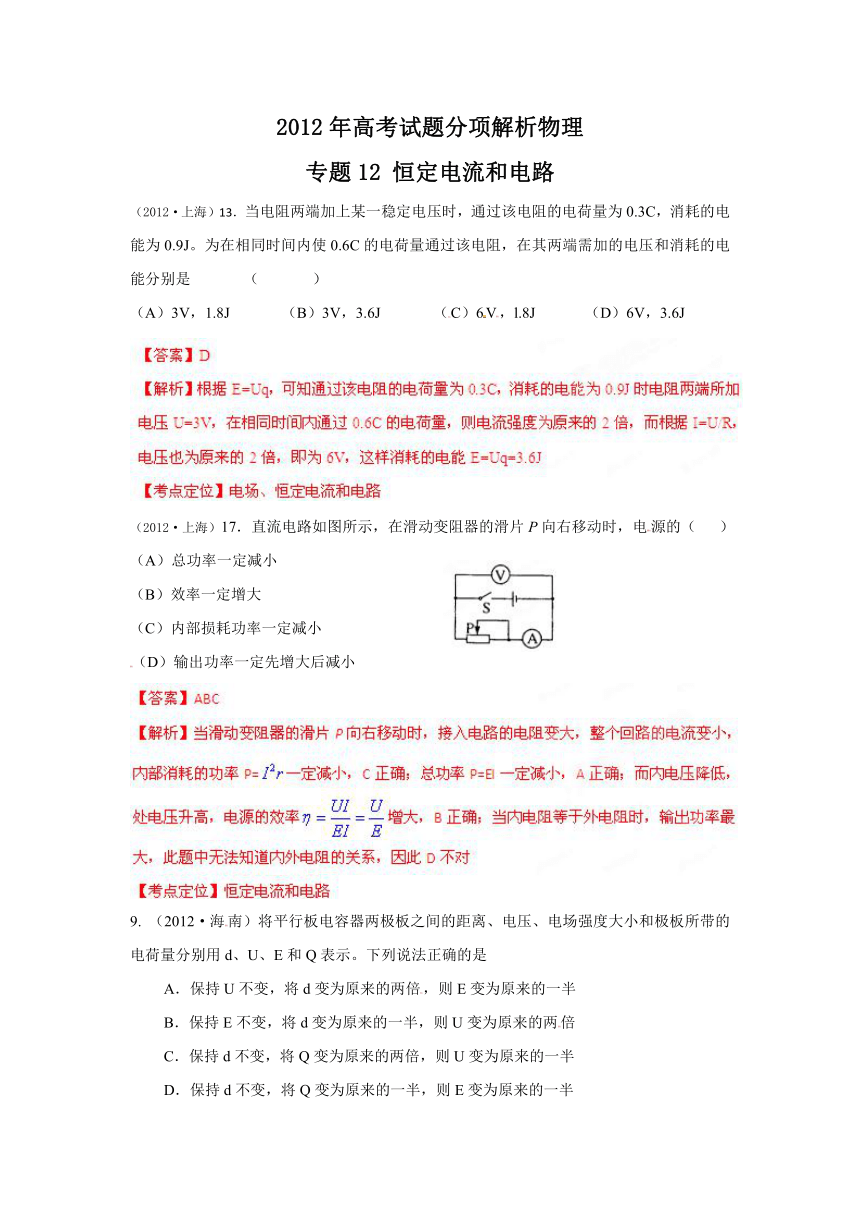

2012年高考试题分项解析物理——专题12 恒定电流和电路

2012年高考试题分项解析物理
专题12 恒定电流和电路
（2012·上海）13．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是 （ ）
（A）3V，1.8J （B）3V，3.6J （C）6V，l.8J （D）6V，3.6J
（2012·上海）17．直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的（ ）
（A）总功率一定减小
（B）效率一定增大
（C）内部损耗功率一定减小
（D）输出功率一定先增大后减小
9. （2012·海南）将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d、U、E和Q表示。下列说法正确的是
A．保持U不变，将d变为原来的两倍，则E变为原来的一半
B．保持E不变，将d变为原来的一半，则U变为原来的两倍
C．保持d不变，将Q变为原来的两倍，则U变为原来的一半
D．保持d不变，将Q变为原来的一半，则E变为原来的一半

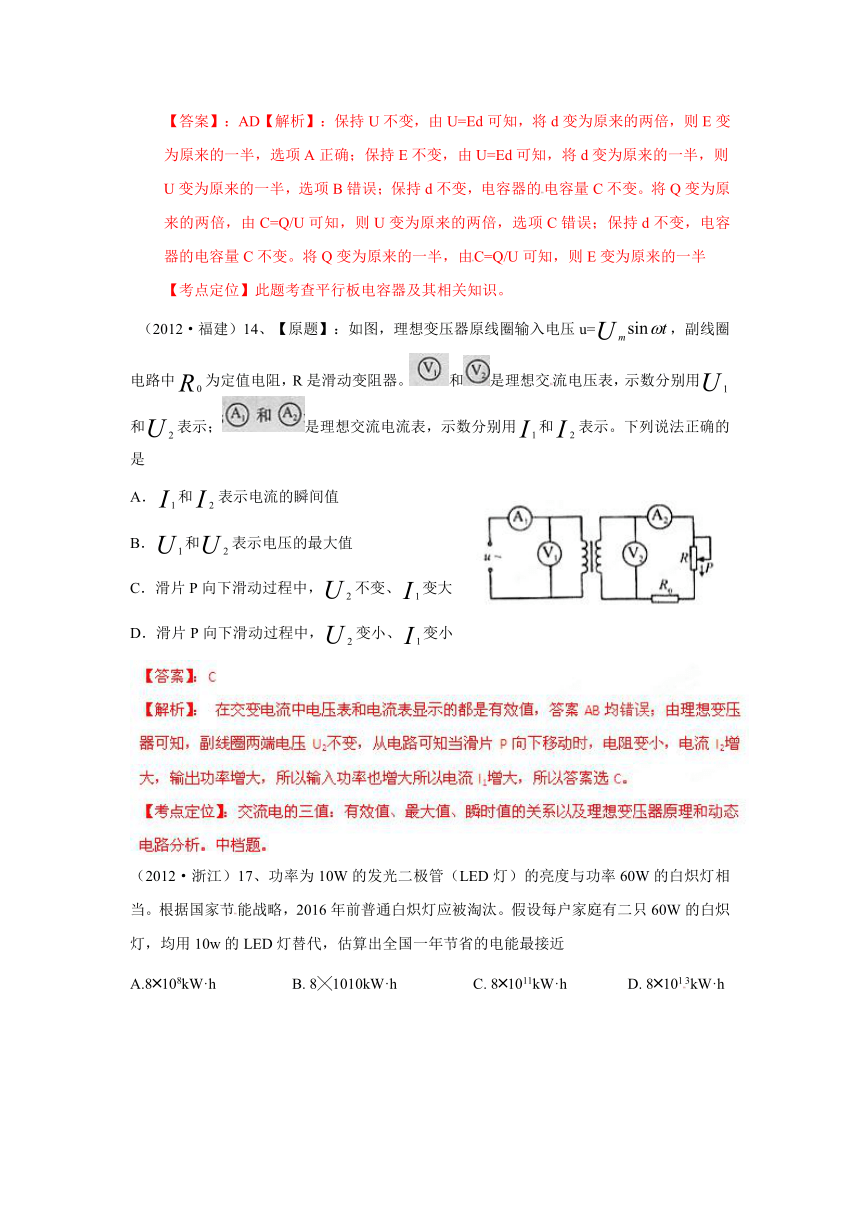

【答案】：AD【解析】：保持U不变，由U=Ed可知，将d变为原来的两倍，则E变为原来的一半，选项A正确；保持E不变，由U=Ed可知，将d变为原来的一半，则U变为原来的一半，选项B错误；保持d不变，电容器的电容量C不变。将Q变为原来的两倍，由C=Q/U可知，则U变为原来的两倍，选项C错误；保持d不变，电容器的电容量C不变。将Q变为原来的一半，由C=Q/U可知，则E变为原来的一半
【考点定位】此题考查平行板电容器及其相关知识。
（2012·福建）14、【原题】：如图，理想变压器原线圈输入电压u=，副线圈电路中为定值电阻，R是滑动变阻器。和是理想交流电压表，示数分别用和表示；是理想交流电流表，示数分别用和表示。下列说法正确的是
A．和表示电流的瞬间值
B．和表示电压的最大值
C．滑片P向下滑动过程中，不变、变大
D．滑片P向下滑动过程中，变小、变小
（2012·浙江）17、功率为10W的发光二极管（LED灯）的亮度与功率60W的白炽灯相当。根据国家节能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有二只60W的白炽灯，均用10w的LED灯替代，估算出全国一年节省的电能最接近
A.8╳108kW·h B. 8╳1010kW·h C. 8╳1011kW·h D. 8╳1013kW·h
（2012·浙江）25、（22分）为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置，如图所示，自行车后轮由半径r1=5.0╳10-2m的金属内圈、半径r2=0.40m的金属内圈和绝缘辐条构成。后轮的内、外圈之间等间隔地接有4根金属条，每根金属条的中间均串联有一电阻值为R的小灯泡。在支架上装有磁铁，形成了磁感应强度B=0.10T、方向垂直纸面向外的“扇形”匀强磁场，其内半径为r1、外半径为r2、张角θ=π/6。后轮以角速度ω=2π rad/s相对于转轴转动。若不计其它电阻，忽略磁场的边缘效应。
（1）当金属条ab进入“扇形” 磁场时，求感应电动势E，并指出ab上的电流方向；
（2）当金属条ab进入“扇形” 磁场时，画出“闪烁”装置的电路图；
（3）从金属条ab进入“扇形” 磁场开始，经计算画出轮子转一圈过程中，内圈与外圈之间电势差Uab-t图象；
（4）若选择的是“1.5V、0.3A”的小灯泡，该“闪烁”装置能否正常工作？有同学提出，通过改变磁感应强度B、后轮外圈半径r2、角速度ω和张角θ等物理量的大小，优化前同学的设计方案，请给出你的评价。
