2012年高考试题分项解析物理——专题19 电学实验

2012年高考试题分项解析物理
专题19 电学实验

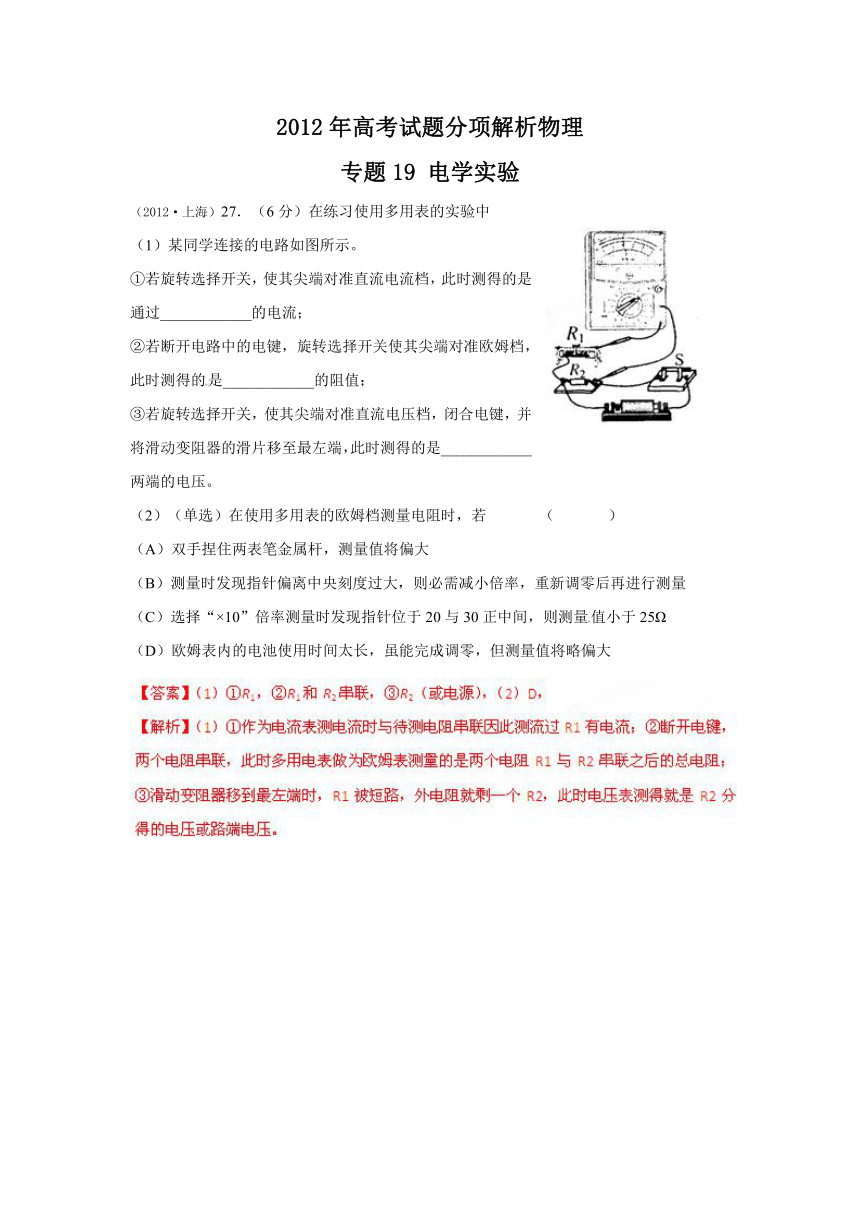

（2012·上海）27．（6分）在练习使用多用表的实验中
（1）某同学连接的电路如图所示。
①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；
②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值；
③若旋转选择开关，使其尖端对准直流电压档，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____________两端的电压。
（2）（单选）在使用多用表的欧姆档测量电阻时，若 （ ）
（A）双手捏住两表笔金属杆，测量值将偏大
（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25Ω
（D）欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大

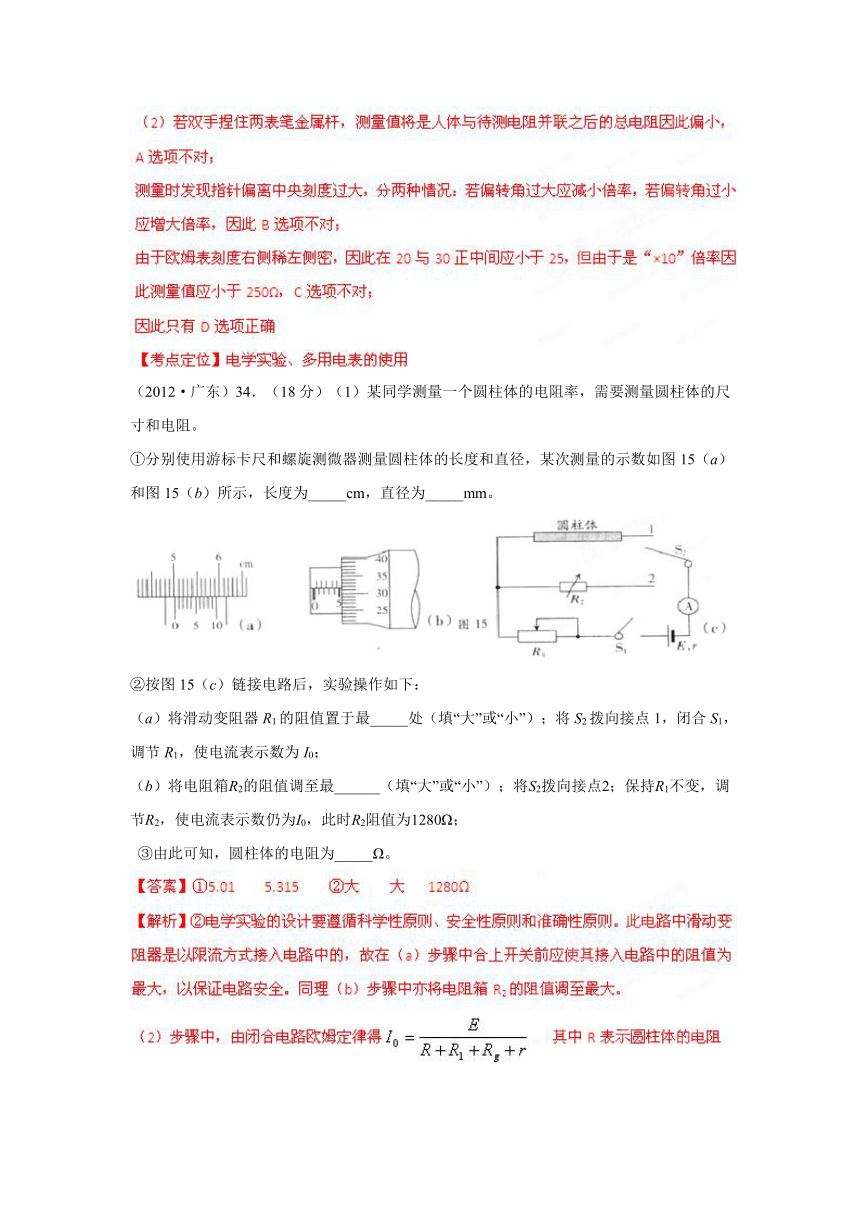

（2012·广东）34．（18分）（1）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。
②按图15（c）链接电路后，实验操作如下：
（a）将滑动变阻器R1的阻值置于最_____处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；
（b）将电阻箱R2的阻值调至最______（填“大”或“小”）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；
③由此可知，圆柱体的电阻为_____Ω。

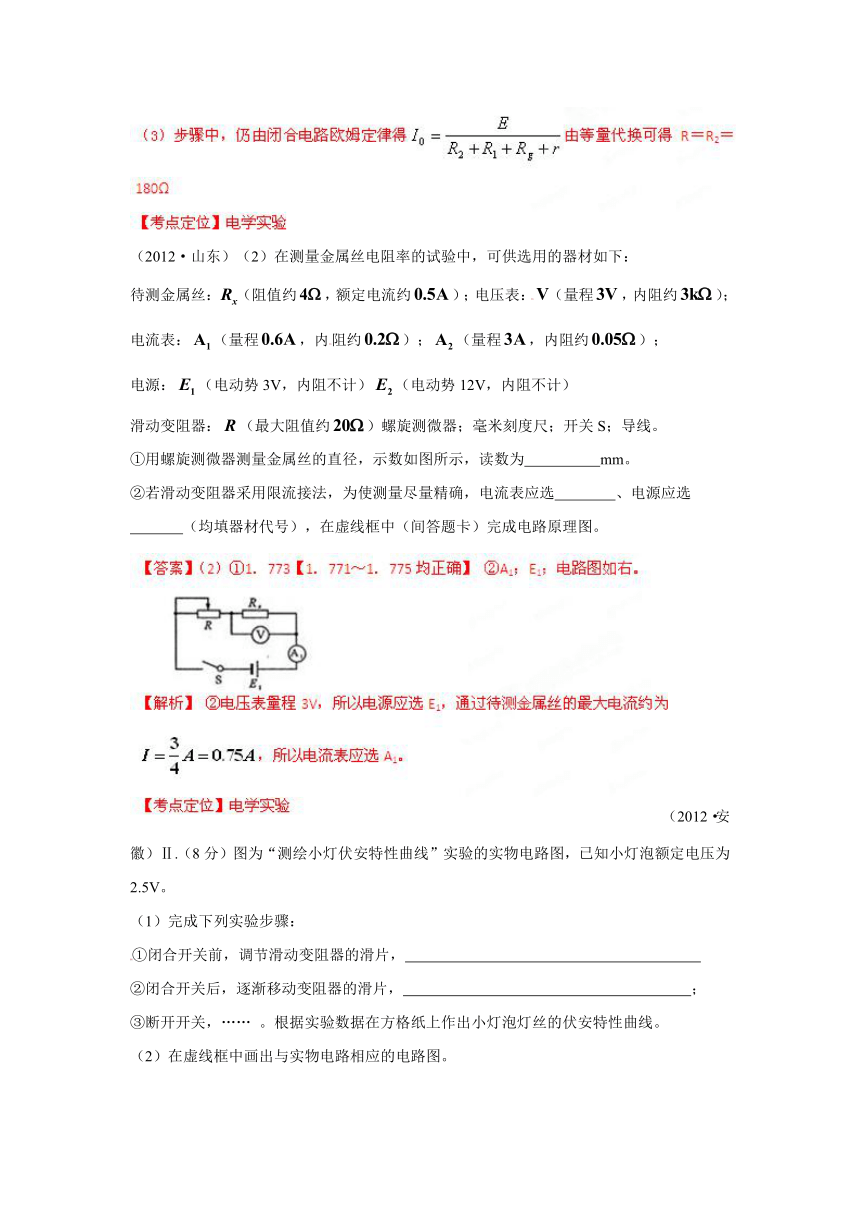

（2012·山东）（2）在测量金属丝电阻率的试验中，可供选用的器材如下：
待测金属丝：（阻值约，额定电流约）；电压表：（量程，内阻约）；
电流表：（量程，内阻约）；（量程，内阻约）；
电源：（电动势3V，内阻不计）（电动势12V，内阻不计）
滑动变阻器：（最大阻值约）螺旋测微器；毫米刻度尺；开关S；导线。
①用螺旋测微器测量金属丝的直径，示数如图所示，读数为 mm。
②若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选 、电源应选
（均填器材代号），在虚线框中（间答题卡）完成电路原理图。
（2012·安徽）Ⅱ.（8分）图为“测绘小灯伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5V。
（1）完成下列实验步骤：
①闭合开关前，调节滑动变阻器的滑片，
②闭合开关后，逐渐移动变阻器的滑片， ；
③断开开关，…… 。根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。
（2）在虚线框中画出与实物电路相应的电路图。

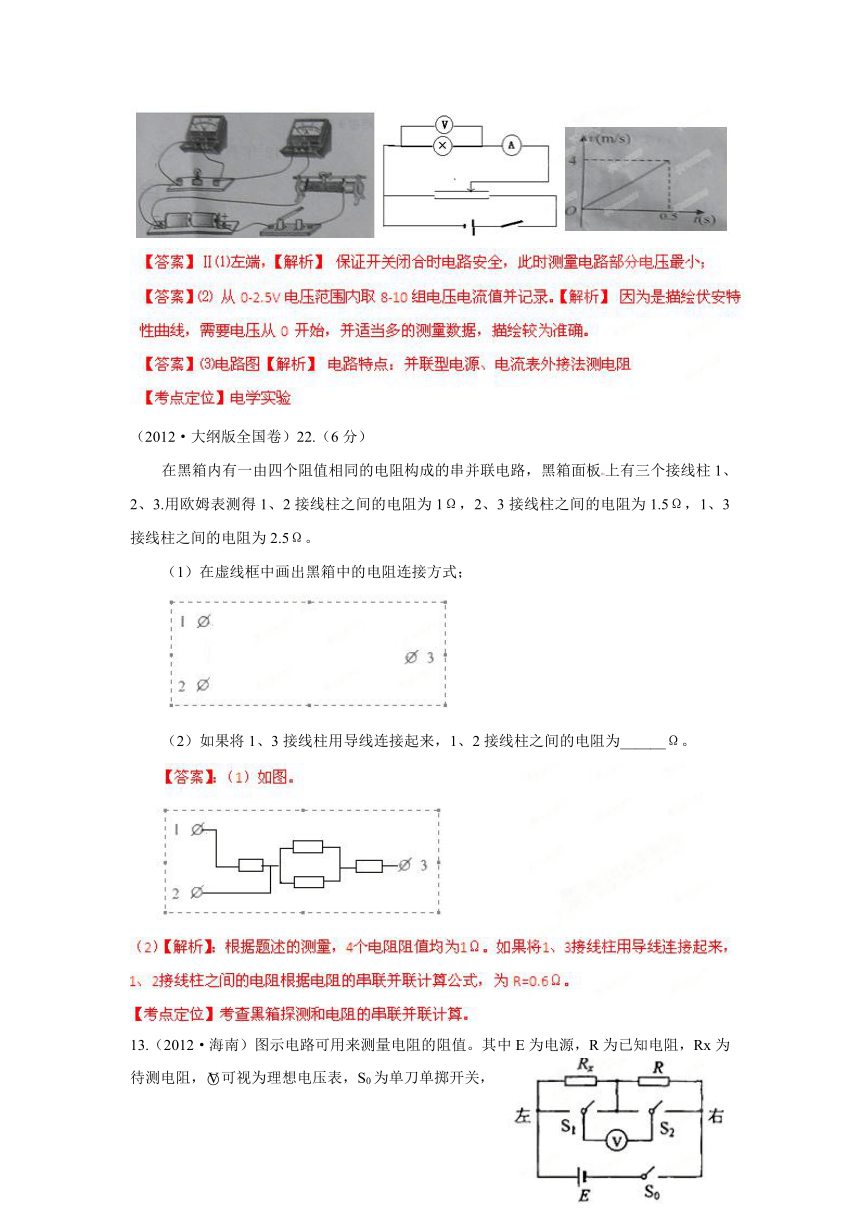

（2012·大纲版全国卷）22.（6分）
在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω。
（1）在虚线框中画出黑箱中的电阻连接方式；
（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。
13.（2012·海南）图示电路可用来测量电阻的阻值。其中E为电源，R为已知电阻，Rx为待测电阻，可视为理想电压表，S0为单刀单掷开关，S1、S2为单刀双掷开关。

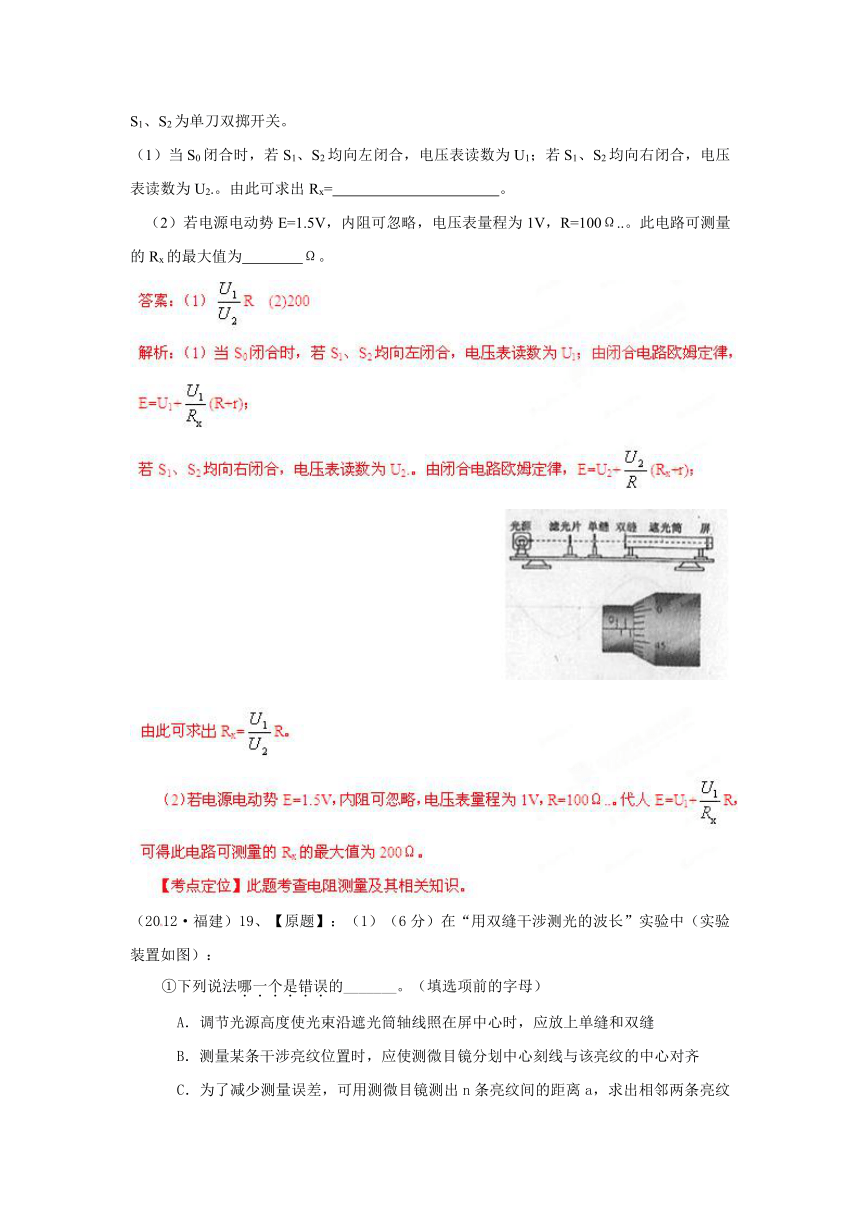

（1）当S0闭合时，若S1、S2均向左闭合，电压表读数为U1；若S1、S2均向右闭合，电压表读数为U2.。由此可求出Rx= 。
（2）若电源电动势E=1.5V，内阻可忽略，电压表量程为1V，R=100Ω..。此电路可测量的Rx的最大值为 Ω。
（2012·福建）19、【原题】：（1）（6分）在“用双缝干涉测光的波长”实验中（实验装置如图）：
①下列说法哪一个是错误的_______。（填选项前的字母）
A．调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝
B．测量某条干涉亮纹位置时，应使测微目镜分划中心刻线与该亮纹的中心对齐
C．为了减少测量误差，可用测微目镜测出n条亮纹间的距离a，求出相邻两条亮纹间距
（ⅰ）根据电路图，用笔画线代替导线，将实物图连接成完整电路。
（ⅱ）闭合开关S，调整电阻箱阻值R，读出电压表相应示数U。该学习小组测出大量数据，分析筛选出下表所示的R、U数据，并计算出相应的1/R与1/U的值。请用表中数据在坐标纸上描点，并作出1/U-1/R图线。
（2012·江苏）10. (8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.
(1)在使用多用电表前,发现指针不在左边“0冶刻度线处,应先调整题10-2 图中多用电表
的 _________(选填“A"、“B"或“C").
请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.
①实验过程包含以下步骤，其合理的顺序依次为 （填步骤的字母代号）；
A．合上开关S2
B．分别将R1和R2的阻值调至最大
C．记下R2的最终读数
D．反复调节R1和R2的阻值，使G1的示数仍为I1，使Ｇ２的指针偏转到满刻度的一半，此时R２的最终读数为r
E．合上开关S1
F．调节R 1使G2的指针偏转到满刻度，此时G1的示数为I1，记下此时G1的示数
②仅从实验设计原理看，用上述方法得到的G2内阻的测量值与真实值相比 （填“偏大”、“偏小”或“相等”）；
③若要将G2的量程扩大为I，并结合前述实验过程中测量的结果，写出须在G2上并联的分流电阻RS的表达式，RS 。
（2011·四川）（2）某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
①甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0.64A时，电压表的示数如图2所示，此时L的电阻为　　　Ω。
②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值
是　　　V。
③学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路。请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号。
【考点定位】本题考查电学实验：“探究小灯泡L的伏安特性曲线”。考查了电压表读数，欧姆定律，电压表、电流表的改装，电流设计。
（2012·北京）（2）用伏安法测金属丝的电阻Rx。实验所用器材为：电池阻（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。
某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
次数 1 2 3 4 5 6 7
U/V 0.10 0.30 0.70 1.00 1.50 1.70 2.30
I/A 0.020 0.060 0.160 0.220 0.340 0.460 0.520
由以上实验数据可知，他们测量Rx是采用图2中的 图（选填“甲”或“乙”）。
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端，请根据（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。
（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点。请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U-I图线，由图线得到金属丝的阻值 Rx= Ω（保留两位有效数字）。
（5）根据以上数据可以估算出金属丝的电阻率约为 （填选项前的符号）。
A．1×Ω·m B．1×Ω·m
C．1×Ω·m D．1×Ω·m
（6）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是 （有多个正确选项）。
A．用螺旋测微器测量金属直径时，由于读数引起的误差属于系统误差
B．由于电流表和电压表内阻引起的误差属于偶然误差
C．若将电流表和电压表的内阻计算在内，可以消除由于测量仪表引起的系统误差
D．用U—I图像处理数据求金属电阻可以减小偶然误差
（2012·全国新课标卷）23.（10分）
图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；A为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。
①按图接线。
②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。
③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。
④用米尺测量_______________。
（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出B=_________。
（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。
