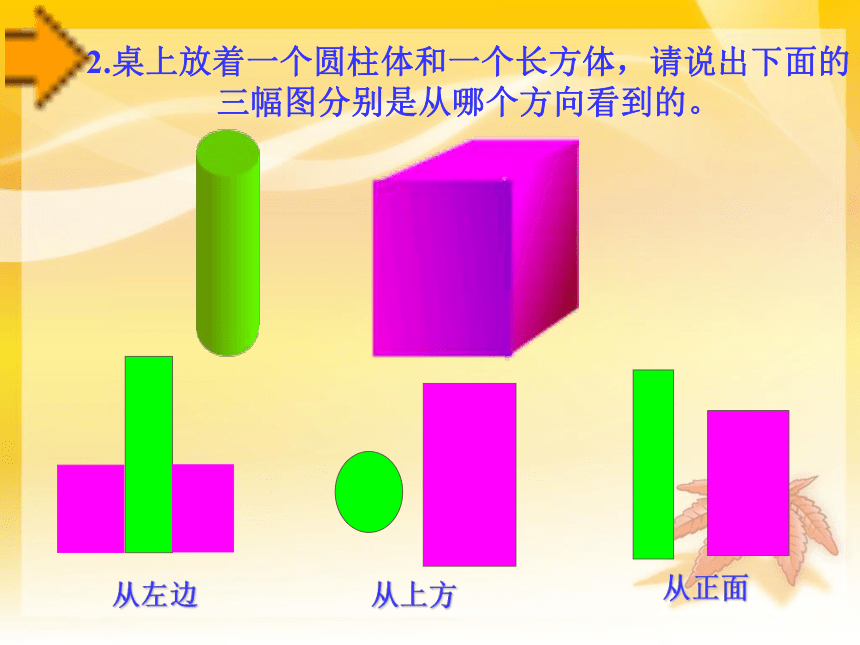

2.桌上放着一个圆柱体和一个长方体，请说出下面的
三幅图分别是从哪个方向看到的。
从左边
从上方
从正面
主视图
从正面看到的图

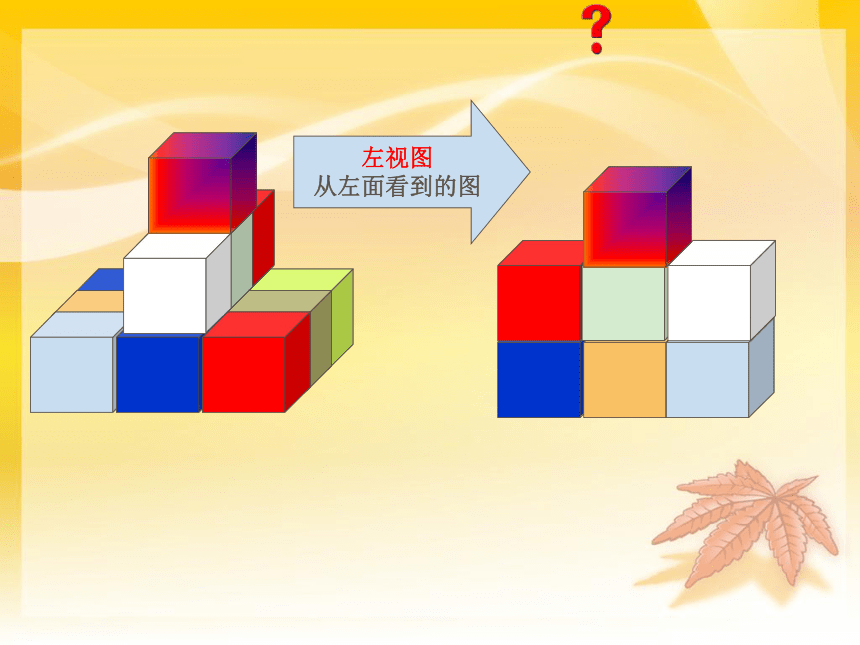

左视图
从左面看到的图

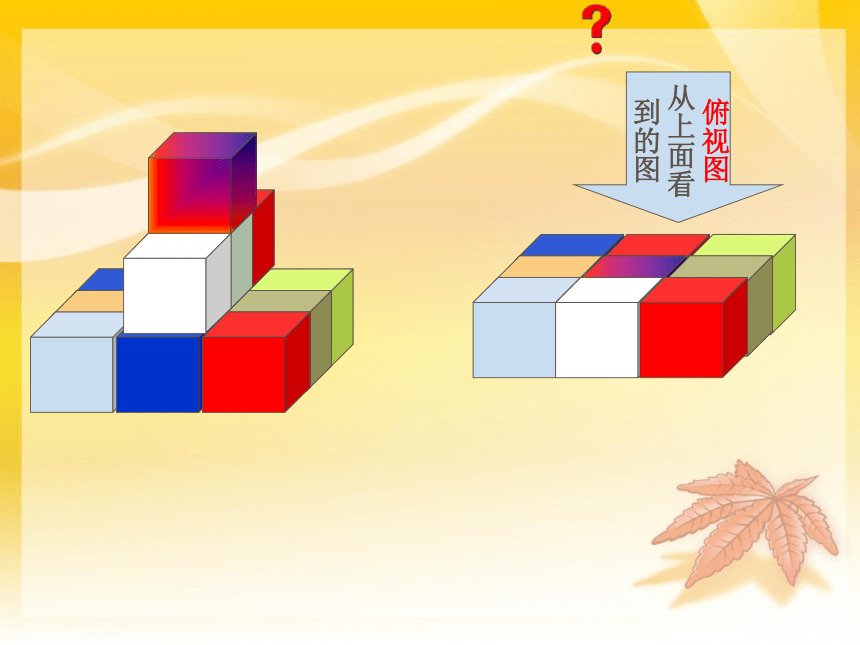

俯视图
从上面看到的图
“三视图”
知多少
左视图
俯视图
画三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下
原则:
长对正,
高平齐,
宽相等.
长
高
宽
主视图

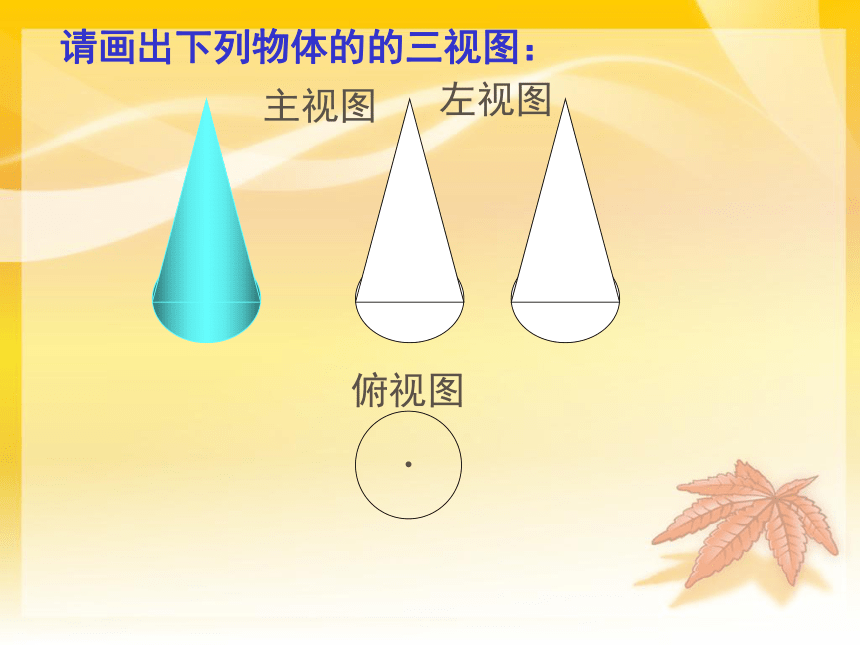

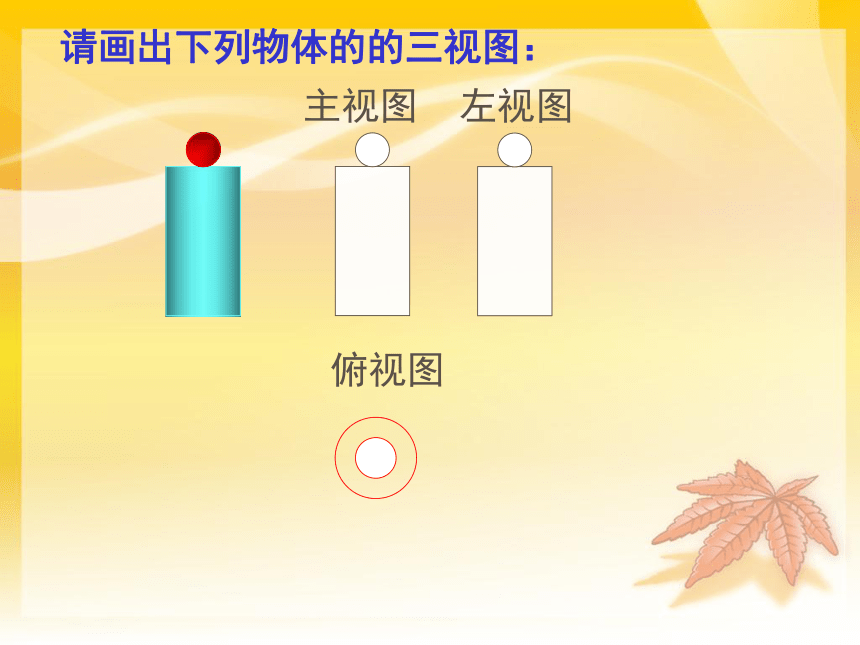

请画出下列物体的的三视图：
主视图
左视图
俯视图
请画出下列物体的的三视图：
·
主视图
左视图
俯视图
挑战“自我”

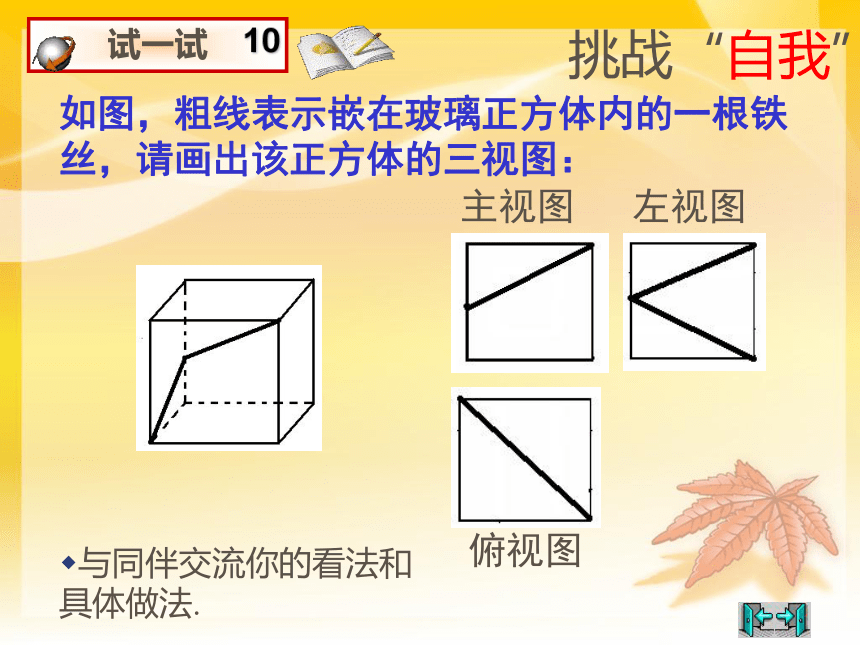

如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：
试一试
10
与同伴交流你的看法和具体做法.
主视图
左视图
俯视图
主视图
左视图
俯视图

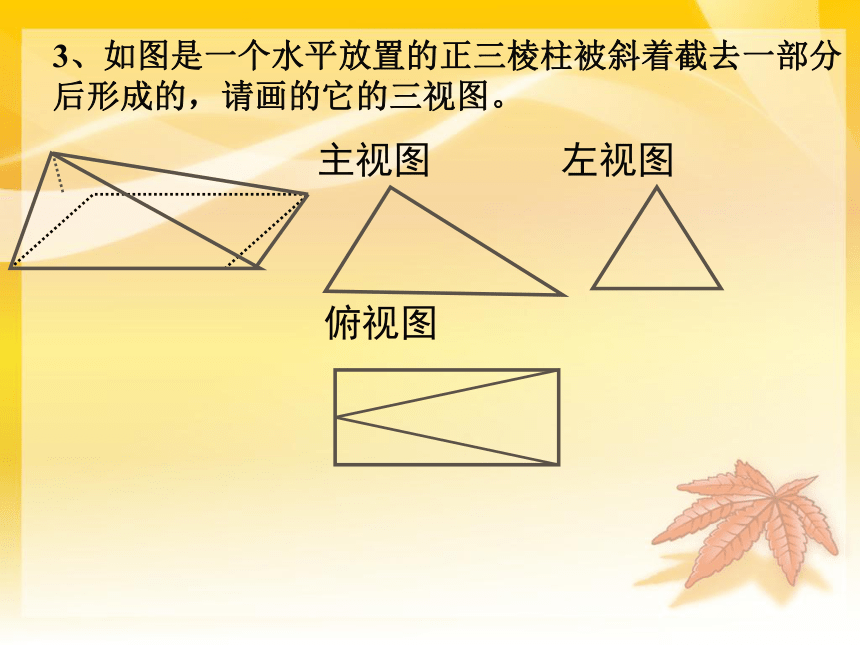

3、如图是一个水平放置的正三棱柱被斜着截去一部分后形成的，请画的它的三视图。
三视图
画物体的三视图时,要符合如下原则:
1位置：主视图
左视图
俯视图
2大小：长对正,高平齐,宽相等.
回顾
思考
3虚实:实物图中有的顶点,棱,轮廓线,实物图中有的在三视图中都要体现,看的见的画实,看不见的画虚.
实物与数学
5
4尺寸:看到多长就画多长,一样的画一样长,
全等的画全等.无法准确获得尺寸的的线段
可凭感觉画出,但必须满足
长对正,高平齐,宽相等.
几何体
三种视图
俯视图
主视图
左视图
想一想
⒉你能想像出它们的主视图、左视图和俯视图吗？
⒈图中的几何体你认识吗？
⒊你能画出它们吗？
这种画法对吗？
你是如何画的？
错在哪呢？
①主视图中漏画一条看不见的棱；
②左视图与主视图不应该一样宽.
正三棱柱
画视图时，看得见部分的轮廓线为实线，看
不见部分的轮廓线画为虚线.
“三视图”
知多少
长对正,
高平齐,
宽相等.
长
宽
长
高
宽
宽
长
高
宽
做一做
如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.
做一做
如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.
主视图
左视图
答案惟一吗？为什么？
做一做
如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.
主视图
左视图
做一做
如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.
主视图
左视图
做一做
如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.
主视图
左视图
练一做
⒈下面是空心圆柱的两种视图，哪个有错误？为什么？
练习
小明和小亮观察同一个物体,该物体的俯视图是一个等腰梯形.小明看到的主视图如图1,而小亮看到的主视图如图2.你知道这是一个什么样的物体?小明和小亮分别是从哪个方向观察它的?
图1
图2
3、画出下列几何体的三视图：
主视图
左视图
俯视图
4、画出下列几何体的三视图：
主视图
左视图
俯视图
主视图
左视图
俯视图
几何体
三种视图
俯视图
主视图
左视图
做一做
你用大小一样的五个正方体能搭出多少种几何体？请画出这些几何体的三视图，小组讨论。
如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。
（1）请用小立方块摆出这个几何体；
（2）请画出这个几何体的主视图和左视图。
思考题：
如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。
（1）请用小立方块摆出这个几何体；
（2）请画出这个几何体的主视图和左视图。
思考题：
如图所示的是由几个小立方块所搭几何体的主视图和俯视图，
（1）请问，这样的几何体只有一个吗？
（2）它最少需要几个小立方体？
（3）它最多需要几个小立方体？
议一议：
议一议
⒈下图中物体的形状分别可以看成什么样的几何体？
⒉从正面、侧面、上面看这些几何体，它们的形状各是什么样的？
⒊你能画出各物体的三种视图吗？试试看.
点不要漏画哦！
想一想
如图是一个蒙古包的照片.你认为这个蒙古包可以看成怎样的几何体？你能画出这个几何体的三种视图吗？
做一做
⒈找出图中每一物品所对应的主视图.
⒉将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆方在一起，其主视图是（
）.
⒊根据下列主视图和俯视图，找出对应的物体.
⒋画出图中几何体的三种视图.
试一试
视图反映了物体形状的某些特征，因此通过视图我们可以想像物体的大致形状.
⒈根据图1、图2、图3的视图，你能分别想像出物体的大致形状吗？
主视图
图1
主视图
图2
主视图
图3
⒉根据图4、图5的视图，你能分别想像出物体的大致形状吗？
主视图
图4
俯视图
主视图
图5
左视图
⒊根据图6、图7的视图，你能分别想像出物体的大致形状吗？
主视图
图
6
左视图
俯视图
主视图
左视图
俯视图
图
7
由此，你能得出什么结论？
