(共27张PPT)
地形图的判读
ADD
YOUR
TITLE
HERE

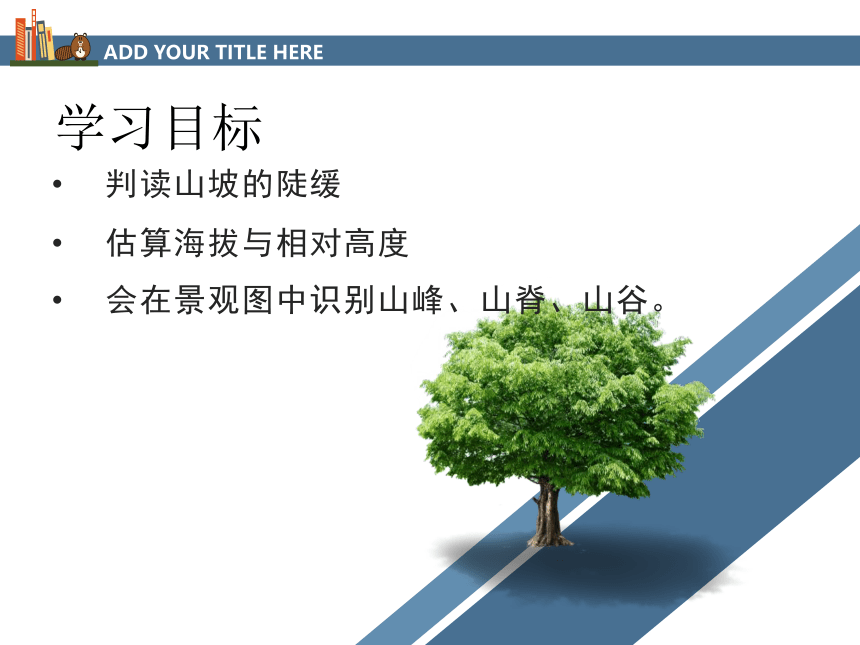

学习目标
会在景观图中识别山峰、山脊、山谷。
判读山坡的陡缓
估算海拔与相对高度
ADD
YOUR
TITLE
HERE
自主学习
1.地表的高低起伏怎样表示？
2.什么是海拔？
3.什么是相对高度？
4.什么是等高线？
ADD
YOUR
TITLE
HERE

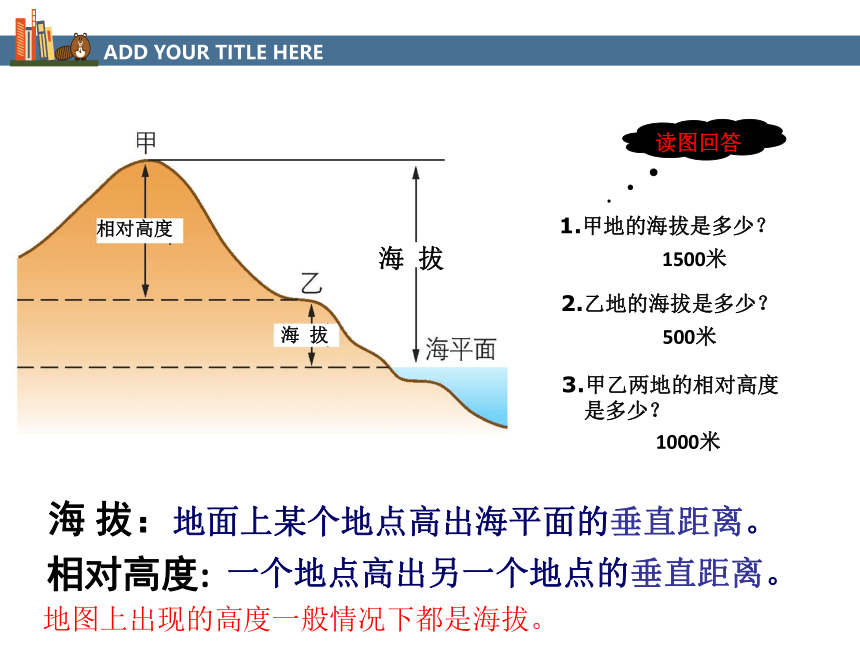

海
拔
海
拔
相对高度
1.甲地的海拔是多少？
2.乙地的海拔是多少？
3.甲乙两地的相对高度
是多少？
读图回答
1500米
500米
1000米
地面上某个地点高出海平面的垂直距离。
一个地点高出另一个地点的垂直距离。
海
拔：
相对高度:
地图上出现的高度一般情况下都是海拔。

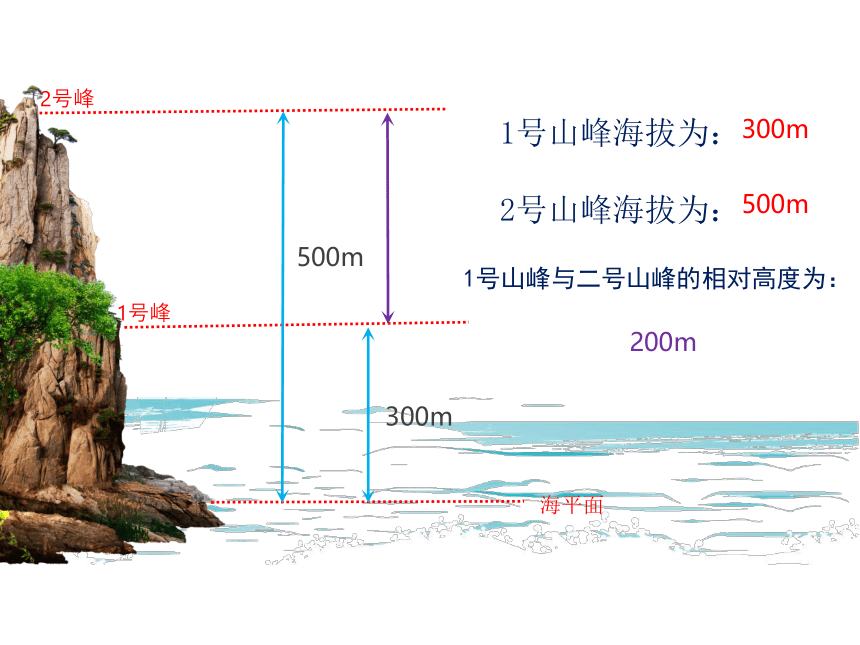

1号峰
2号峰
海平面
500m
300m
1号山峰海拔为：
2号山峰海拔为：
300m
500m
1号山峰与二号山峰的相对高度为：
200m
点击此处添加标题
死海-430.5m
珠穆朗玛峰8848.86m
ADD
YOUR
TITLE
HERE

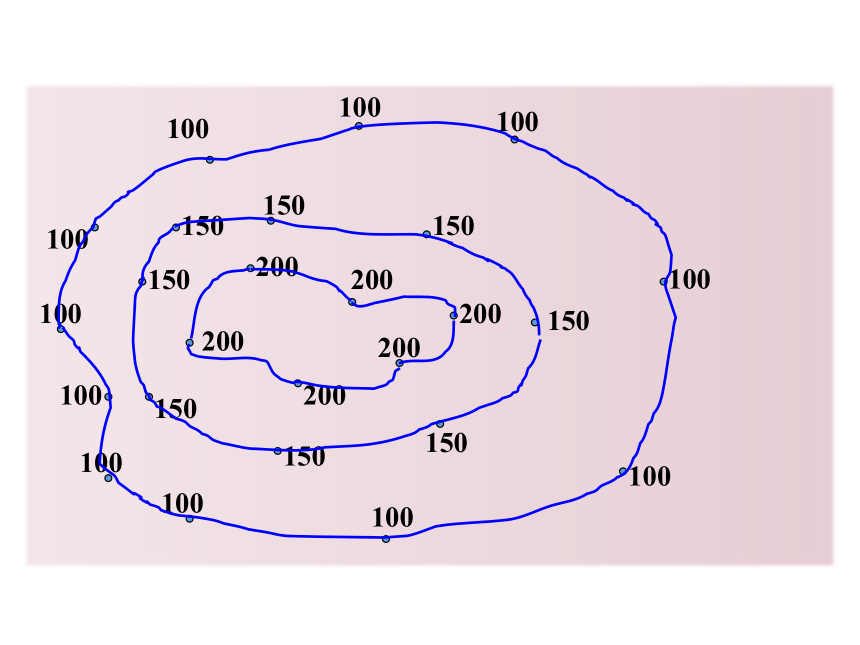

100
100
100
100
100
100
100
100
200
200
200
200
200
200
150
150
150
150
150
150
150
150
100
100
100
ADD
YOUR
TITLE
HERE
同线等高、同图等距（全图的等高距须一致）
闭合，不相交、密陡疏缓
判断下图AB、AC坡度陡缓？
A
如果你本周末你策划组织同学们去爬山秋游，你会选择哪个一坡？为什么？
B
坡陡——等高线分布(
)
坡缓——等高线分布(
)
密集
稀疏
山
峰
山
脊
等高线数值低处凸
山
谷
等高线数值向高处凸
陡崖
鞍部
ADD
YOUR
TITLE
HERE
试一试
在图中找出山顶、山脊、山谷及陡崖。
山峰
山脊
山谷
陡崖
鞍部
分层设色地形图
定义：在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色，（海洋着上深浅不同的蓝色），可以一目了然的看到地表高低形态和海底的起伏状况。这种地图叫分层色色地形图。
五种地形：：高原、山地、丘陵、盆地、平原
较大范围的、较平坦的、海拔在500米以上的地形区
海拔在500米以上、有山峰
高原:
山地:
海拔在500米以下、崎岖不平的地形区
中间低、但较平坦、四周相对较高、
盆地:
丘陵:
海拔在200米以下、相对较平坦的地形
平原:
陆地表面的五种基本地形
地形类型
海
拔
地
形
特
点
高原
山地
盆地
平原
丘陵
500米以上
面积较大，外围较陡、内部起伏和缓
500米以上
具有耸立的山峰、陡峭的山坡
不定
四周高，中间低
200米以下
宽广平坦
500米以下
地势起伏较大
可以通过地面不同的颜色来判断地面的高低。组卷网
一般规律是：
绿色表示平原；
蓝色表示海洋；
黄色表示高原、山地、丘陵；
褐色表示高山；
白色表示雪线以上。
第一步：在剖面线上找出它与等高线的交点
第二步：每一个点向下做垂线，在高度表找上找到相应的点
第三步：将各点用圆滑曲线连接。
地形剖面图可以直观地表示地面上沿某一方向地形的起伏状况。
ADD
YOUR
TITLE
HERE
1.海拔（
绝对高度）：地面某个地点高出
的垂直距离；
相对高度：地面某个地点高出
的垂直距离；
等高线：把
高度相同的各点连接成线就是等高线；
等深线：把
相同的各点连接成线就是等深线。
2.在等高线地形图上，坡度较陡的地方，等高线就
；坡度较缓的地方，等高线就
（等深线的情况类似）。
3.山峰——等高线
，数值从中间向四周逐渐
。
山脊——等高线的弯曲部分向
。
山谷——等高线的弯曲部分向
。
鞍部——两个表示山顶的等高线的
；
陡崖——等高线
。
4.陆地表面的地形类型有
、
、
、
和
五种。
海平面
另一地点
海拔
深度
密集
稀疏
闭合
降低
低处凸出
高处凸出
中间
重叠
山地
丘陵
高原
平原
盆地
