17.2电流的磁场练习卷2021-2022学年沪科版九年级全一册物理（无答案）

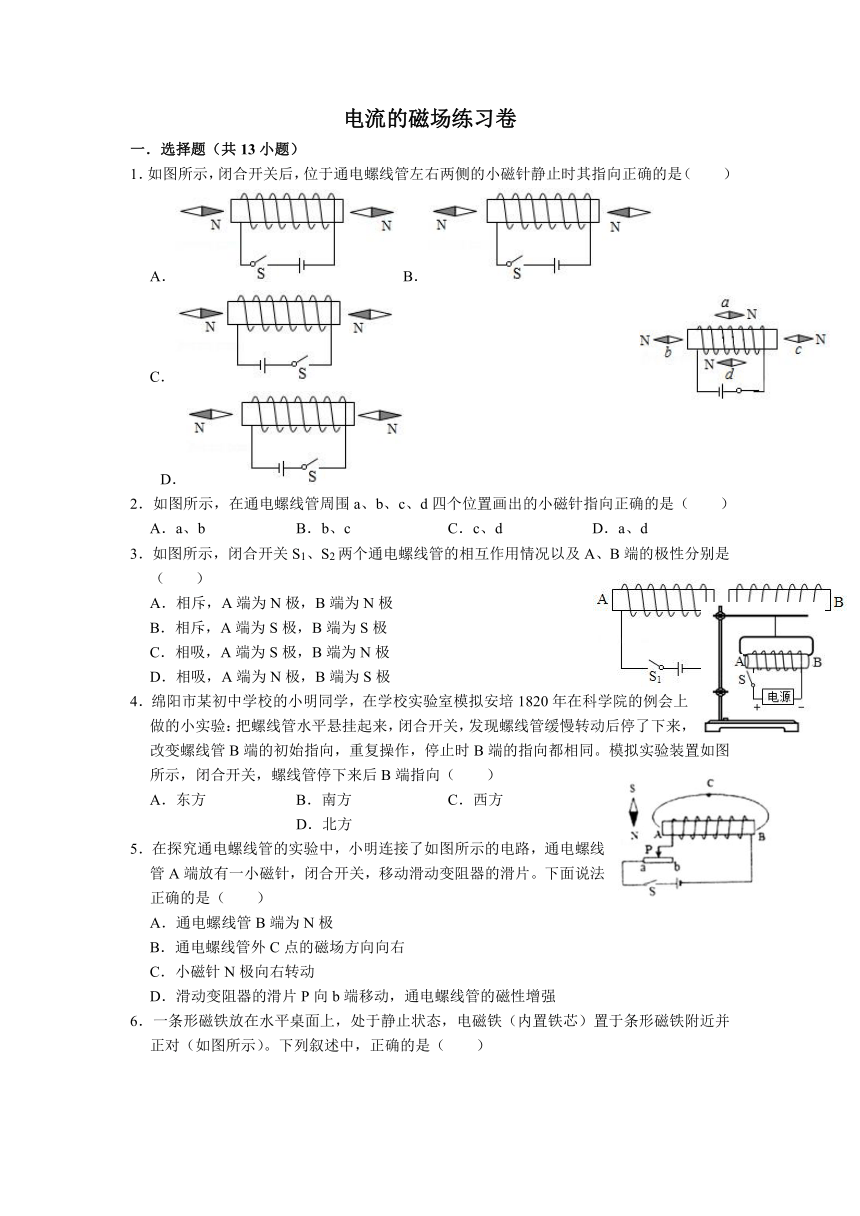

电流的磁场练习卷
一．选择题（共13小题）
1．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（　　）
A．
B．
C．
D．
2．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（　　）
A．a、b
B．b、c
C．c、d
D．a、d
3．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（　　）
A．相斥，A端为N极，B端为N极
B．相斥，A端为S极，B端为S极
C．相吸，A端为S极，B端为N极
D．相吸，A端为N极，B端为S极
4．绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（　　）
A．东方
B．南方
C．西方
D．北方
5．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。下面说法正确的是（　　）
A．通电螺线管B端为N极
B．通电螺线管外C点的磁场方向向右
C．小磁针N极向右转动
D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强
6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁（内置铁芯）置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（　　）

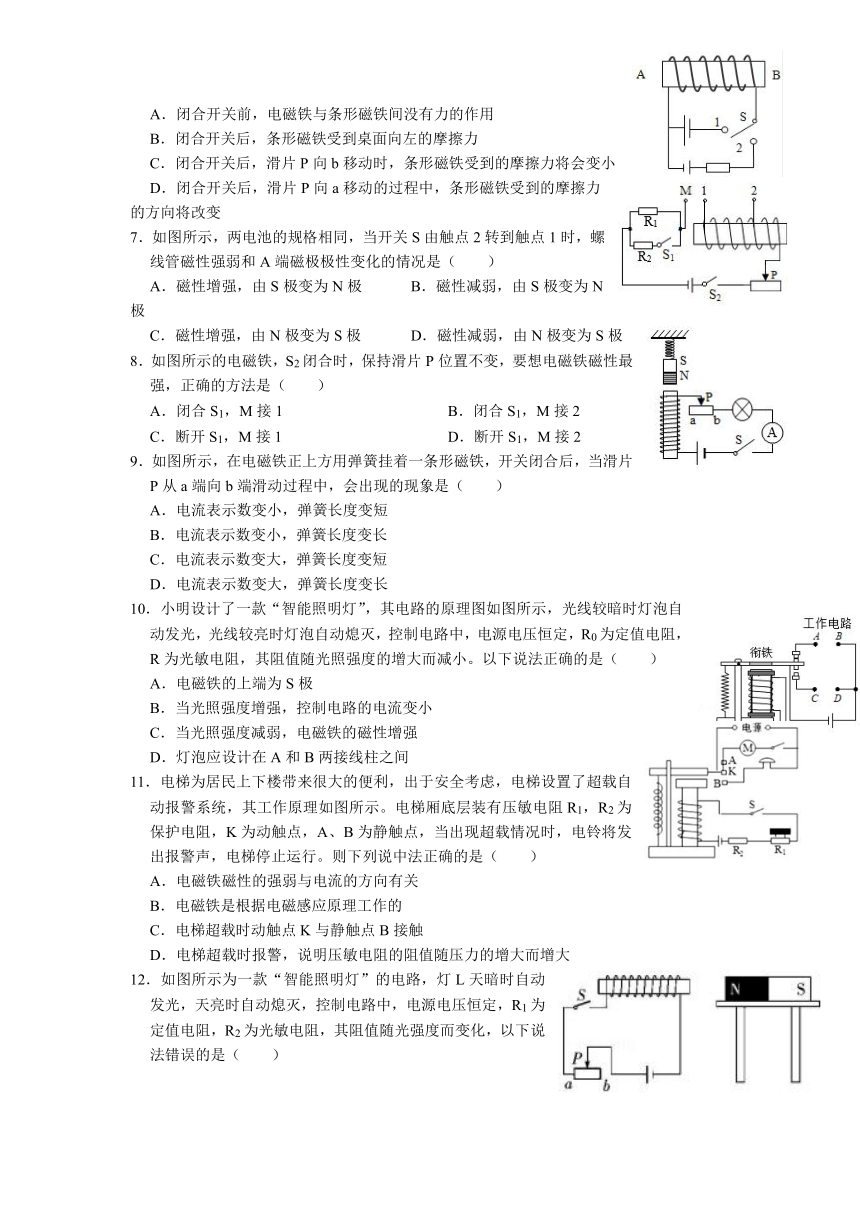

A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关后，滑片P向b移动时，条形磁铁受到的摩擦力将会变小
D．闭合开关后，滑片P向a移动的过程中，条形磁铁受到的摩擦力的方向将改变
7．如图所示，两电池的规格相同，当开关S由触点2转到触点1时，螺线管磁性强弱和A端磁极极性变化的情况是（　　）
A．磁性增强，由S极变为N极
B．磁性减弱，由S极变为N极
C．磁性增强，由N极变为S极
D．磁性减弱，由N极变为S极
8．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是（　　）
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2
9．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（　　）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变短
D．电流表示数变大，弹簧长度变长
10．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
11．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。则下列说中法正确的是（　　）
A．电磁铁磁性的强弱与电流的方向有关
B．电磁铁是根据电磁感应原理工作的
C．电梯超载时动触点K与静触点B接触
D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而增大
12．如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光强度而变化，以下说法错误的是（　　）
A．R2的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将R1换成阻值稍大的电阻，可缩短灯L的发光时间
13．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（　　）
A．电磁铁A端是S极
B．向左滑动滑片P，指示灯会变亮
C．向右滑动滑片P，GMR两端的电压减小
D．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
二．填空题（共9小题）
16．如图所示的电路中，当开关S拨到a后，电磁铁左端为　
　极，小磁针静止时，B端是　
　极；当开关S由a拨到b，调节滑动变动器，使电流表的示数仍保持不变，则电磁铁的磁性　
　（选填“增强”、“不变”或“减弱”）。
17．如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将　
　（选填“增强”、“减弱”或“不变”），电动机的转速将　
　（选填“变快”、“变慢”或“不变”）。
18．如图所示，是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全门锁的开、闭。请回答下列问题：
①插销应用　
　材料制成的？
A．铜质
B．铁质
②若要打开门，则开关应该　
　（选填“断开”或“闭合”）。
19．图甲为某热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于30毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源，那么恒温箱的加热器应接在　
　两端（选填“A、B”或“C、D”）；当恒温箱内温度达到　
　℃时，加热器停止工作：若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度　
　（选填“变大”“不变”或“变小”）
20．小明设计的燃气灶熄火自动保护装置，当燃气灶发生意外熄火时，装置能利用电磁铁与衔铁K断开而自动切断气源（如图）。Rt为热敏电阻（阻值会随温度的变化而变化），R为保护电阻。
（1）闭合开关S，电磁铁的A端的磁极为　
　极；
（2）当燃气灶发生意外熄火时，Rt温度降低，其阻值随温度的降低而　
　。
21．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为　
　（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与　
　（选填“a”或“b”）触点接触。已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝　
　。
三．作图题（共7小题）
23．如图所示，请在图中标出电源的“+”、“﹣”极，并用箭头标出磁感线的方向。
24．请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“﹣”表示）。
25．如图所示，根据电磁铁通电后磁感线的方向，标出小磁针左端的磁极（用“N”或“S”表示）和电源左端的极性（用“+”或“﹣”表示）。
26．如图所示，电流表的连接是正确的，试标出小磁针静止时N极的指向。
27．根据小磁针静止时N极、S极指向，在图中用箭头标出螺线管上B点的电流方向和电流表的正负接线柱（在括号内用“+”和“﹣”标识）。
28．如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请你标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
29．如图所示，闭合开关S后，磁铁的B端与通电螺线管左端相互排斥，请在图上标出：磁体A端的极性、磁感线的方向（画出一条线即可）。
四．实验探究题（共1小题）
30．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中是通过观察电磁铁　
　来判定其磁性强弱的。
（2）图中甲、乙串联的目的是　
　。
（3）根据图示的情境可知，　
　（填“甲”或“乙”）的磁性强，说明电流一定时，　
　，电磁铁磁性越强。
（4）若让乙铁钉再多吸一些大头针，滑动变阻器的滑片应向　
　端移动。（选“左”或“右”）。
（5）实验中，大头针的下端都是分开的原因是　
　。
五．计算题（共2小题）
31．如图1为某校物理小组设计的具有加热和保温功能的电热器内部简化电路。Rt为热敏电阻，阻值随温度升高而减小。R1、R2、R3，均为电热丝，且R1＝R2＝100Ω，电磁铁线圈的电阻不计。闭合开关S1、S2，电热器开始加热。请解答下列问题：（1）控制电路中，电磁铁的上端是　
　。
（2）加热时，动触点a与上方静触点b、c接通，工作电路的总功率是多少？
（3）电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图2所示。当电磁铁对衔铁的吸引力为1.5N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻Rt的阻值是多少？
（4）保温状态下，R1的功率为81W，则工作电路30s消耗的电能是多少？
32．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1＝6V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R0和热敏电阻R1组成，工作电路由电压为U2＝220V的电源和电阻为R2＝48.4Ω的电热丝组成。当控制电路中的电流达到0.05A时，衔铁被吸下来，触点处断开，工作电路停止工作。当控制电路中的电流小于0.05A时，衔铁被弹回，触点处接通，加热电路正常工作，热敏电阻R1的阻值随温度变化关系如图13乙所示。
（1）在升温的过程中，电阻R1两端的电压会　
　（填“变大”“变小”或“不变”）；要使恒温设定的温度值升高，应调节滑动变阻器R0的滑片，使其接入电路的阻值　
　（填“变大”“变小”或“不变”）。
（2）工作电路正常工作1min，电热丝R2产生的热量是多少？
（3）通过调节控制电路中滑动变阻器R0接入电路的阻值，就能调节恒温箱中需要设定的不同温度，如果恒温箱的温度设定为50℃，求滑动变阻器R0应接入电路的阻值。
