第三节 地图
图片预览
文档简介
(共47张PPT)

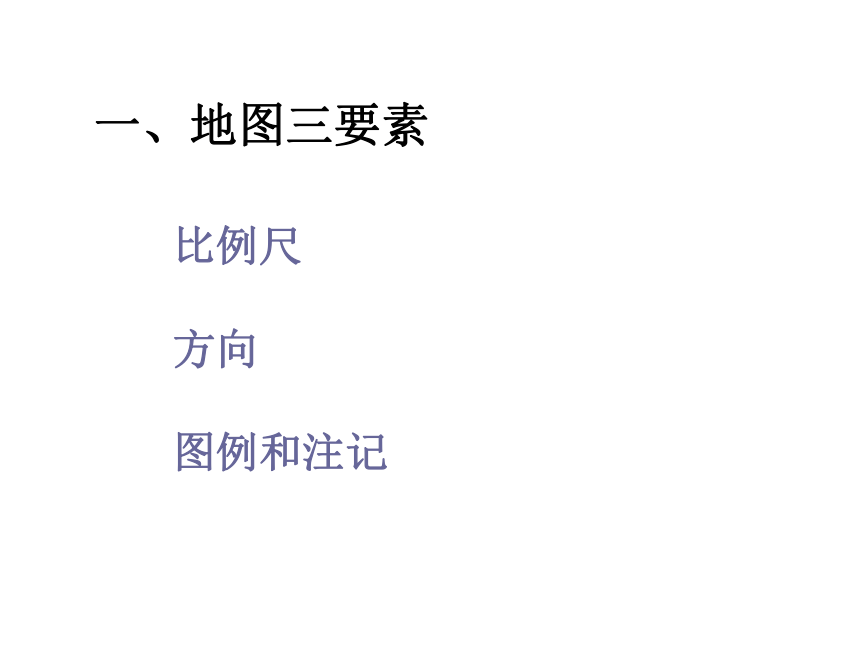

一、地图三要素
比例尺
方向
图例和注记

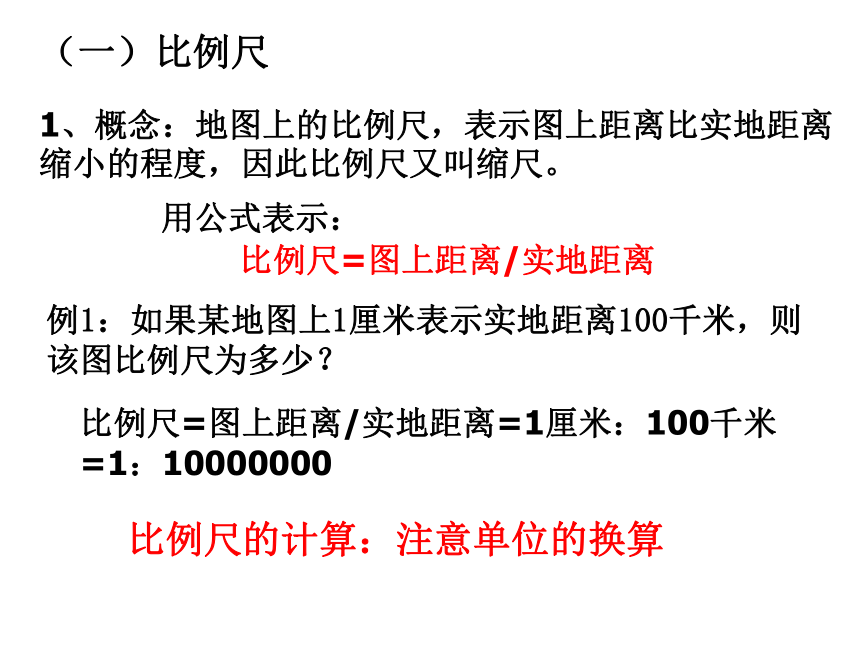

（一）比例尺
1、概念：地图上的比例尺，表示图上距离比实地距离缩小的程度，因此比例尺又叫缩尺。
例1：如果某地图上1厘米表示实地距离100千米，则该图比例尺为多少？
比例尺=图上距离/实地距离=1厘米：100千米
=1：10000000
比例尺的计算：注意单位的换算
用公式表示：
比例尺=图上距离/实地距离
（1）数字式：
（2）文字式：
（3）直线式：
100 0 100 200（千米）
数字式和直线式是常见的两种比例尺的表示方法

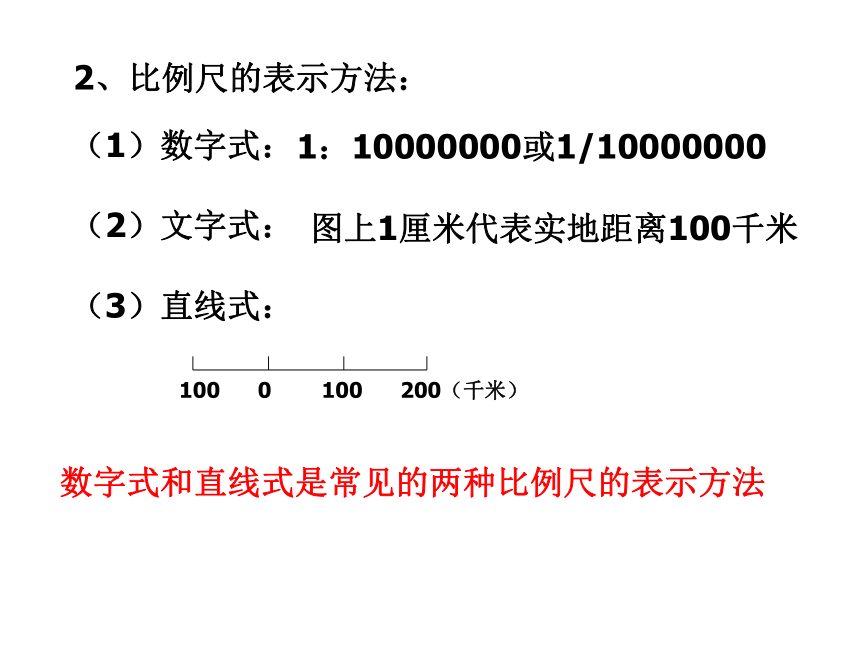

2、比例尺的表示方法：
1：10000000或1/10000000
图上1厘米代表实地距离100千米

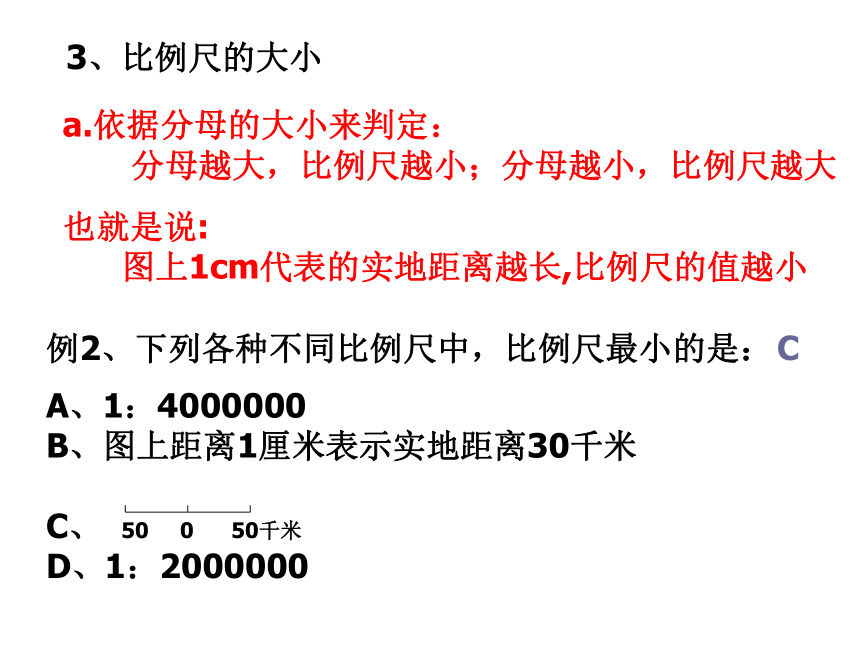

3、比例尺的大小
a.依据分母的大小来判定：
分母越大，比例尺越小；分母越小，比例尺越大
例2、下列各种不同比例尺中，比例尺最小的是：
A、1：4000000
B、图上距离1厘米表示实地距离30千米
C、 50 0 50千米
D、1：2000000
C
也就是说:
图上1cm代表的实地距离越长,比例尺的值越小
b.图幅相同，表示的实地范围越大，比例尺越小。
表示的实地范围越小，比例尺越大。

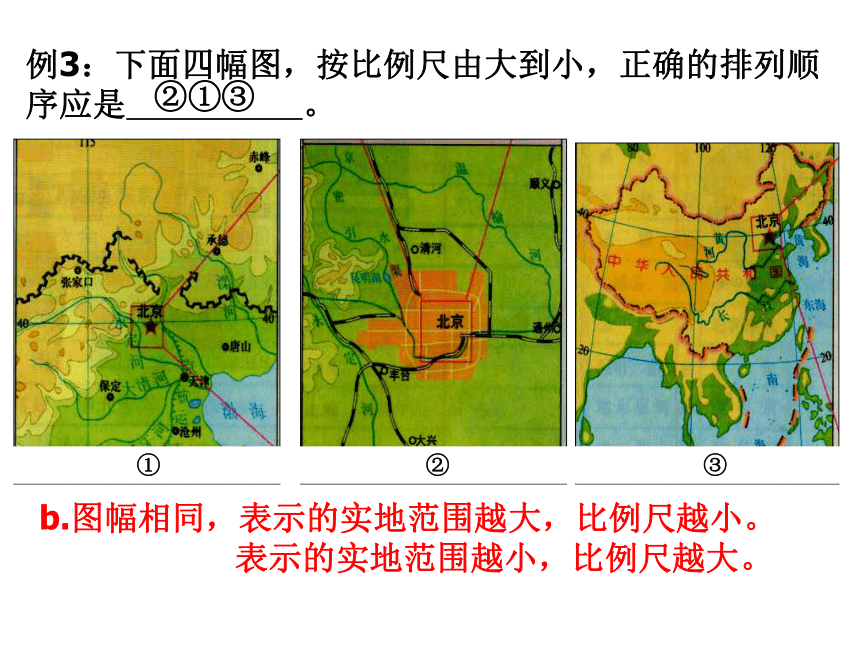

例3：下面四幅图，按比例尺由大到小，正确的排列顺序应是 。
① ② ③
②①③
图幅相同，比例尺越大，表示的实地范围越小，内容越详细。
比例尺越小，表示的实地范围越大，内容越简略。
下面三幅图，比例尺最大的是 ，最小的是 。
实地范围最大的是 ，最小的是 。
内容最详细是 ，最简略的是 。
②

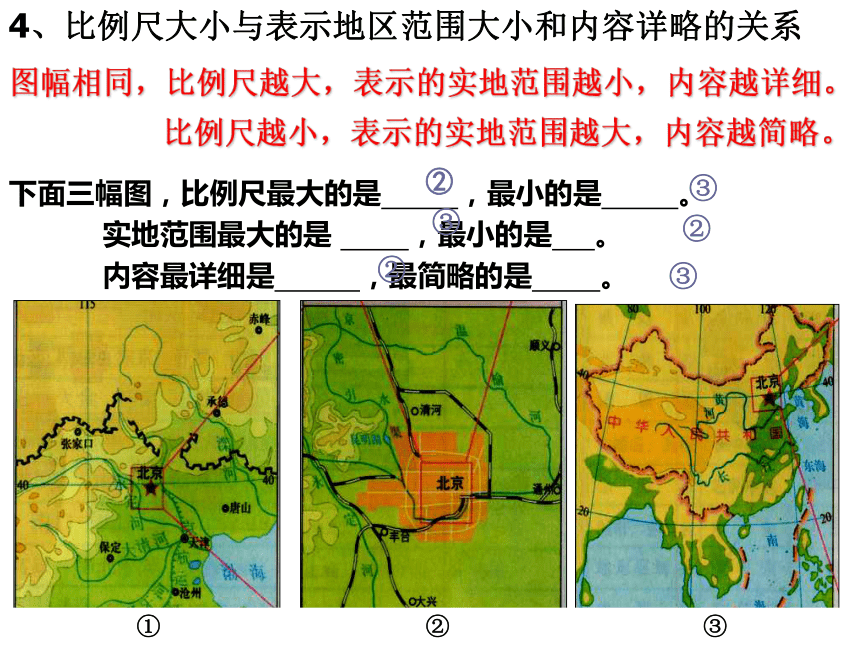

4、比例尺大小与表示地区范围大小和内容详略的关系
① ② ③
③
②
③
②
③
大比例尺：＞1：200000
小比例尺：＜1：1000000
中比例尺介于1：200000和1：1000000之间

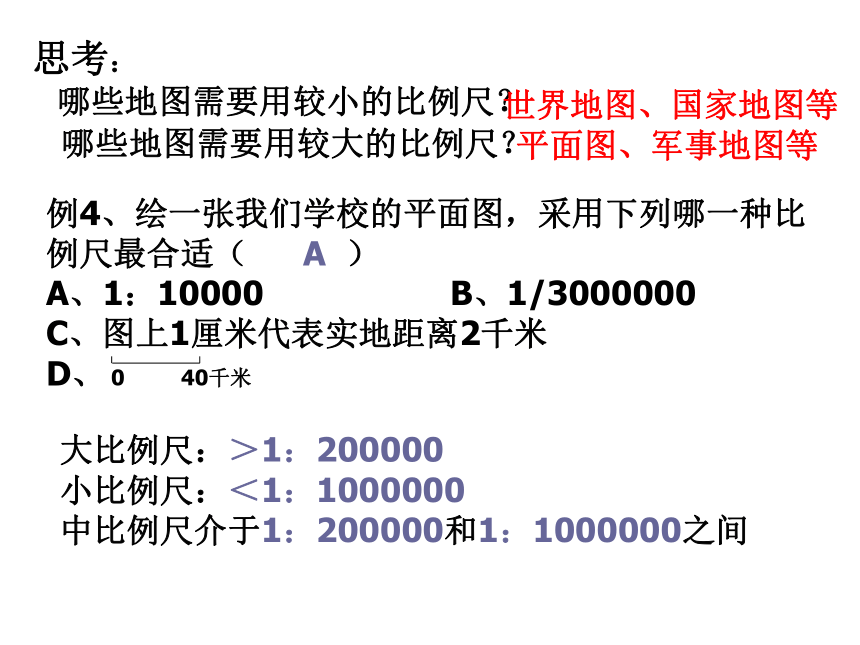

思考：
哪些地图需要用较小的比例尺？
哪些地图需要用较大的比例尺？
例4、绘一张我们学校的平面图，采用下列哪一种比例尺最合适（ ）
A、1：10000 B、1/3000000
C、图上1厘米代表实地距离2千米
D、 0 40千米
世界地图、国家地图等
平面图、军事地图等
A

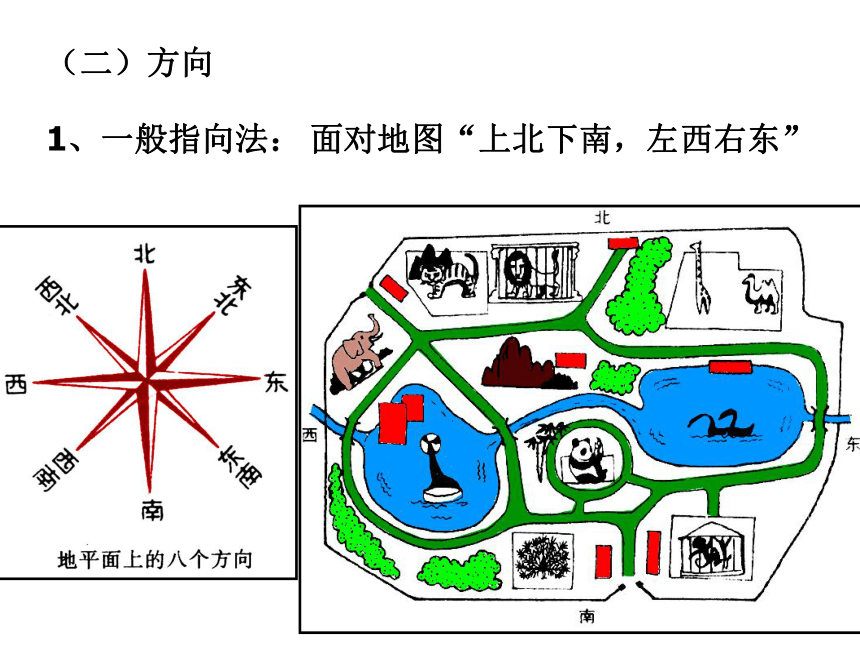

（二）方向
1、一般指向法：
面对地图“上北下南，左西右东”

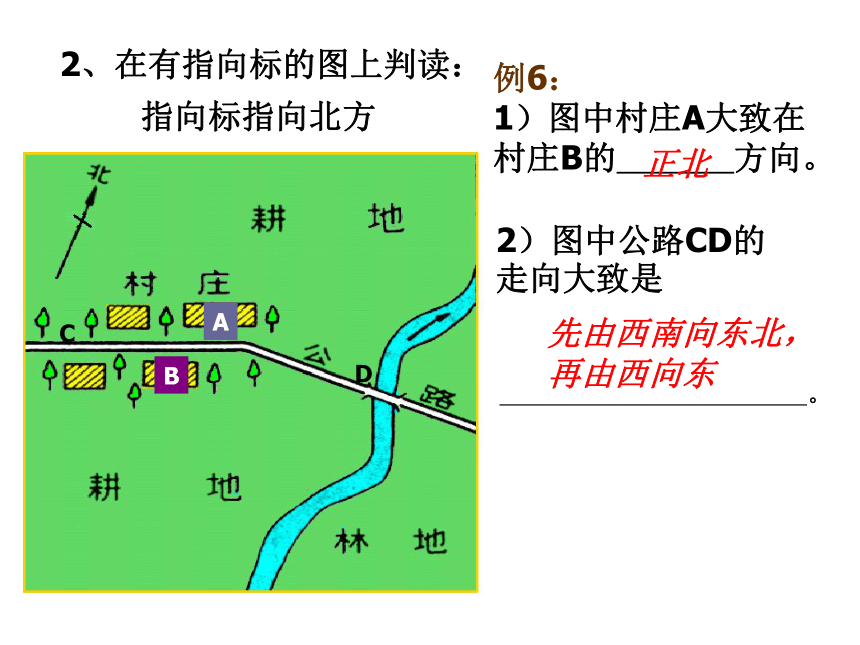

2、在有指向标的图上判读：
A
B
C
D
例6：
1）图中村庄A大致在村庄B的 方向。
2）图中公路CD的
走向大致是
。
正北
先由西南向东北，
再由西向东
指向标指向北方
例7、读下图，回答下列问题：
（1）B在A的 方向；
C在A的 方向；
B在C的 方向。
（2）沿着虚线从A到D，其方向的变化是
。
正南
正东
西南
先向东南再向东北
S
0°
30 °
60 °
B
C
A
D

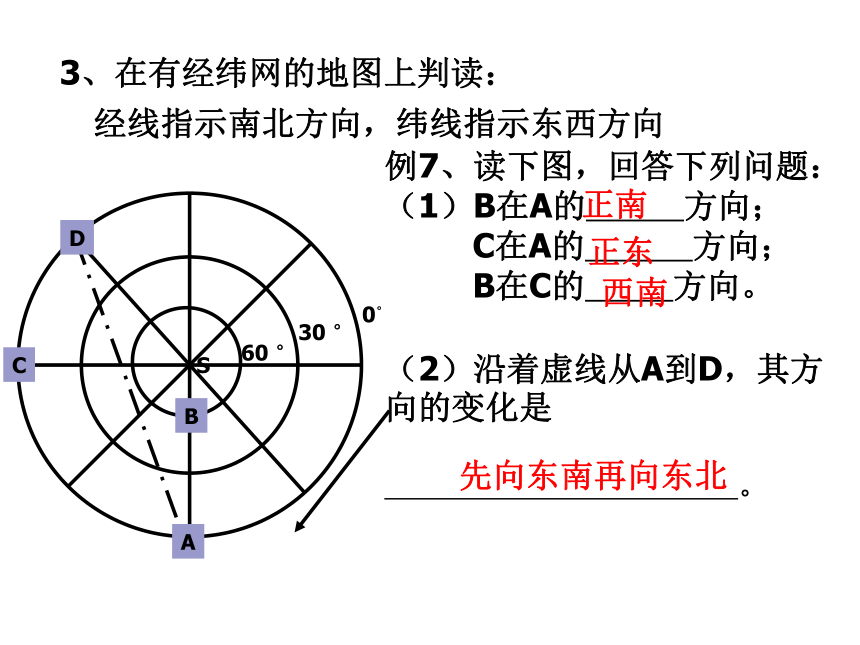

3、在有经纬网的地图上判读：
经线指示南北方向，纬线指示东西方向

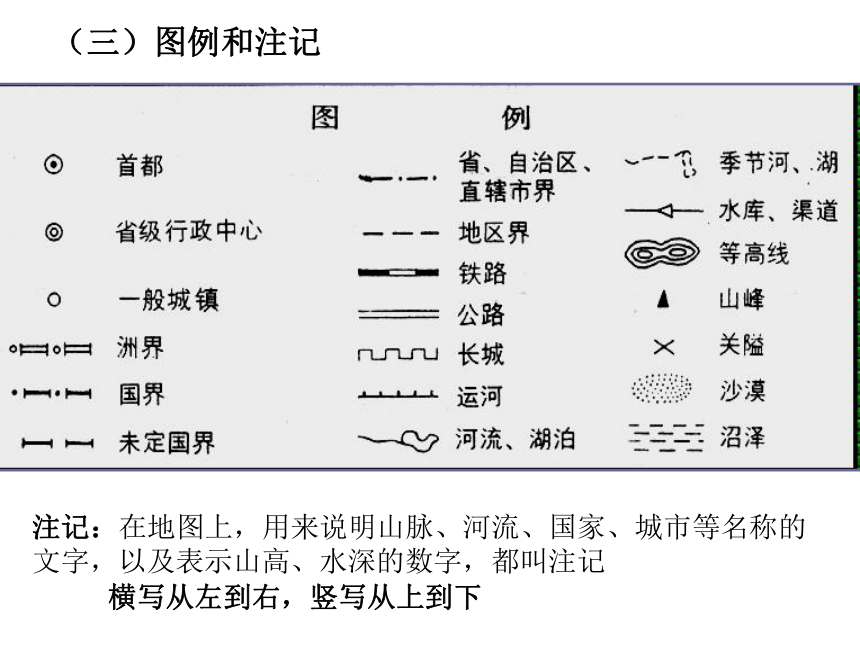

（三）图例和注记
注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的数字，都叫注记
横写从左到右，竖写从上到下
5、比例尺的放大和缩小
比例尺放大或缩小到某一倍数时，
图幅的变化就是比例尺变化数的倍数平方
比例尺放大或缩小到某一倍数时，
所表示地区的范围应为比例尺变化数的倍数平方
新的比例尺=原来的比例尺×放大（缩小）到的倍数
思考：比例尺的缩放对图幅的大小以及所表示的范围
有何影响呢？
假设反映的范围不变：
假设图幅不变：
新的比例尺=原来的比例尺×【1土放大（缩小）了的倍数】
将1：1000的地图比例尺放大1倍后，下列说法正确的是 ( )
A、新图比例尺为1：2000
B、新图图幅面积比原图增加了2倍
C、新图表示的地理事物比原图简略
D、在原图上淮河的长度为10厘米，在新图上长20厘米
D
专题地图的种类：
地形图、交通图、人口图、气候图、
政区图、旅游图等等
二、地形图
1、地面高度的计算方法
海拔：地图上，用海拔表示地面的高度
相对高度
2、地形图的分类
等高线地形图
分层设色地形图
地形剖面图
（1）等高线的概念：
（2）等高线的特点：
等高线地形图
地图上海拔相同的各点的连线
（1）同线等高
（2）等高距全图一致（相邻两条等高线的高度差)
（3）等高线均为闭合曲线，等高线一般 不相交、不重合(陡崖除外）
（4）同图中等高线疏密程度反映坡度缓陡
（5）示坡线：垂直于等高线并指向低处的短线段
各种地形（小地形）的等高线形态：
山顶、盆地、山脊、山谷、鞍部、陡崖、缓坡、陡坡、峡谷等
(3)、等高线地形图的判读
（3）常见地形的等高线形态
等高线凸向低处，
山脊线也称分水
线
闭合曲线，
外低内高，
用 表示
等高线凸向高处，
山谷线也称集水
线
由一对山脊等
高线组成，
鞍部是山脊线
的最低处，
山谷线的最高处
多条等高线会合
重叠在一起
山顶
鞍部
山脊
陡坡
缓坡
山谷
山体的不同部位
等高线地形图的判读
A山地
100
300
200
A
B盆地
B
100
C
③
②
①
200
300
300
D
③
②
①
200
100
C山谷
D山脊
E
Y
X
N
M
100
300
300
200
200
100
400
400
图2
100
300
200
米
100
300
200
米
400
XY
MN
E鞍部
500
G
1000
河流
F
F陡坡、G缓坡
H陡崖
H
100
400
300
200
A
B
陡崖相对高度：
计算陡崖或任意两点间的相对高度，一是可能求最大相对高度，二是可能求最小相对高度。
公 式：（n－1）d≤H＜（n+1）d
（H为相对高度，d为等高距，n为重合的或两点间的等高线条数）
例：该图中A、B两点以及陡崖的相
对高度是多少？
AB的相对高度：
300＜H ＜500
陡崖的相对高度：
≥500米，＜600米
＞200米，≤300米
200≤H ＜400
（08模拟）2.读图分析回答
（1）图中河流的流向是 （ ）
A．先向南，再向西南
B．向北
C．先向北，再向东北
D．向南
（2）图中陡崖的高度可能是 （ ）
A．400米 B．150米
C．278米 D．199米
C
C
（2）断崖顶部的E点海拔可能为( )
（1）河流ab段的流向为( )
A.自西北向东南 B.自东南向西北
C.自东北向西南 D.自西南向东北
. (2000年高考)12.读图，回答：
B
D
A.59m B.99m C.199m D.259m
（3）此断崖的最大高度可能为( )
A.150m
B.99m
C.210m
D.249m
D
假设比例尺、等高距相等的情况下：
等高线稀疏的地方表示缓坡；
等高线密集的地方表示陡坡；
间隔相等的地方表示均匀坡
500米
500米
假设比例尺和等高线疏密相等的情况下，
如何来判定坡度的陡和缓？
等高距大的坡陡；等高距小的坡缓
思考：
等高距大
等高距小
例9、下面四幅图中的等高距和等高线间隔相同，坡度最陡的应是 。
B
假设等高距和等高线疏密相等的情况下：
比例尺大的坡陡；比例尺小的坡缓
2千米
1千米
5千米
5千米
判定等高线地形图中坡陡、坡缓的因素有三个：
比例尺、等高距、等高线的疏密
1、假定其中的两个因素相同，一个因素不同的情况
比例尺、等高距相同，等高线越密，坡越陡；等高线越疏，坡越缓
等高距、等高线的疏密相同，比例尺越大，坡越陡；比例尺越小，坡越缓
比例尺、等高线的疏密相同，等高距越大，坡越陡；等高距越小，坡越缓
（2）判断气候特征：
（1）判断水系、水文特征：
4、实际应用
二、等高线地形图
（3）地形状况与区位选择：
2、等高线地形图的在生产、生活中的应用
一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处.
选建水库坝址：
坝高计算和最大库容面积估算
要考虑库址、坝址及修建水库后是否需要移民等。①库区：应选择在河谷、山谷地区或在“口袋形”洼地或小盆地。②坝址的选择：峡谷地段(水平距离窄，垂直落差大) ；
水库坝址的选择：
根据等高线反映出来的地形类型，地势起伏、坡度陡缓、水源条件等，因地制宜进行农业生产区划。一般平原多为耕作业，山坡草地多发展畜牧业，山地多发展林业。
农业区划：
除交通、资源、技术等因素外，往往也要考虑地形、地质情况。
浴场多选择在海滨缓坡沙岸，码头选在深水港湾。
③工厂厂址选择：
④建海滨浴场、码头：
一般选在城郊山地向阳坡，清静，空气新鲜，森林覆盖率高的地方。
一般尽量选在缓坡，避开陡崖、滑坡，通往山顶的公路，往往需建盘山路等。
⑤建疗养院：
⑥铁路、公路选线：
分层设色地形图
着色规律：一般绿色表示平原；蓝色表示海洋；黄色表示高原、山地、丘陵；
褐色表示高山；白色表示雪线以上的部分
缺点：高程表达不准确
-200
-100
0
100
200
300
300
200
100
0
100
200
◆地形剖面图的绘制与判读
绘制步骤：
1、确定剖面线
2、确定比例尺，建立剖面
图坐标系，并在剖面图的
下方，标出水平比例尺和
垂直比例 尺。
3、从等高线图上的剖面线
与每条等高线相交的各点，分别向下引垂线，
将各点转绘到相应的高度位置上。
4、将这些点连成平滑的曲线。
单位：米
400
水平比例尺 1：5 000
垂直比例尺 1：10 000
本课小结
地
图
三
要
素
比例尺
方向
图例和注记
种类
地形图
其他地图
等高线地形图
分层设色地形图
地形剖面图
课堂练习
1、将1：10000000的地图比例尺放大1倍后，下列说法正确的是 （ ）
A、新图比例尺为1：20000000
B、新图图幅面积比原图增加了2倍
C、新图表示的地理事物比原图简略
D、在原图上淮河的长度为10厘米，在新图上长20厘米
D
2、在一张长为42厘米，宽为40厘米的图纸上绘制中国的区域轮廓图，
图幅边缘各留空2厘米，最适宜的比例尺为 （ ）
A、1：5000000 B、1：15000000
C、1：3000000 D、1：50000000
B
课堂练习
3、在比例尺为1：140000000的世界地图上，量得北京到莫斯科的图上距离为44厘米，两地的实地距离是 公里，把原图放大到2倍后，新图的比例尺为 ，在放大后的新图上，北京到莫斯科的图上距离是 厘米。
61600
1：70000000
88
课堂练习
课堂练习
4、读下图，完成下列各题
（1）在等高线图中适当位置标注上图的字母：A、B、E
（2）A、B两山顶的相对高度为 。A山顶大约在B山顶的 方向。
（3）小河C的河源的海拔介于 之间。该小河大致的流向是 。
（4）鞍部E的海拔范围是 之间，陡崖相对高度最大是 ，
4.8米
西北
230-240米
自北向南
260-270米
30米
A
B
E
在一幅6月22日光照图上，有甲、乙两地都位于北半球。太阳在同一时刻位于甲、乙上中天时测得甲地太阳高度角为60°，乙地太阳高度角为36°，甲乙两地在图上的球面距离是44.4厘米（不考虑地形因素），则该图的比例尺为（ ）
A．1：2400000
B．图上一厘米代表实际距离30千米
C．六十万分之一
D． 60 0 60 120 180 240千米
D
