第三节 地图

(共33张PPT)
第三节 地图
地图的种类
第三节 地图

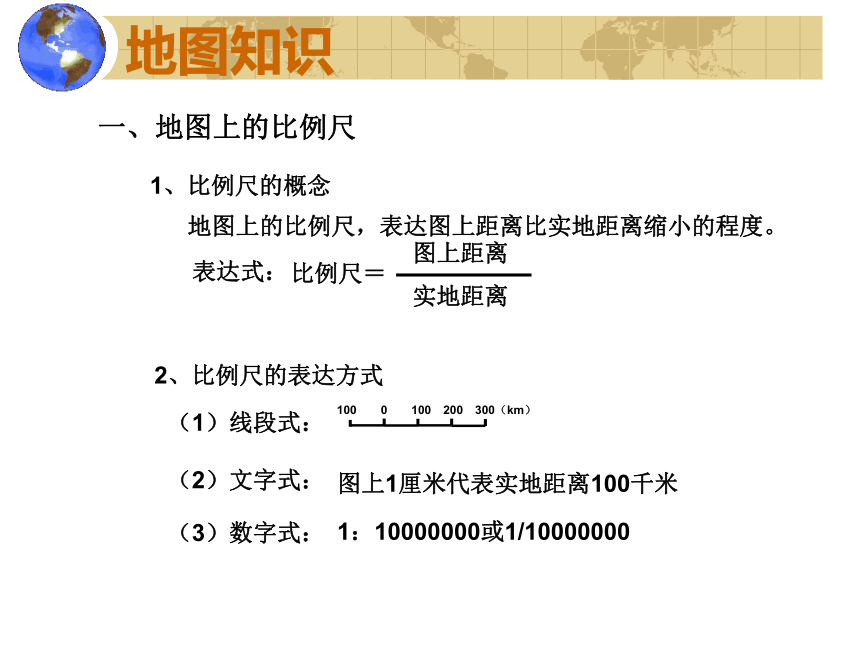

一、地图上的比例尺
1、比例尺的概念
表达式：
地图上的比例尺，表达图上距离比实地距离缩小的程度。
比例尺＝
图上距离
实地距离
2、比例尺的表达方式
（1）线段式：
100　　0　　100　200　300（km）
（2）文字式：
（3）数字式：
图上1厘米代表实地距离100千米
1：10000000或1/10000000
地图知识

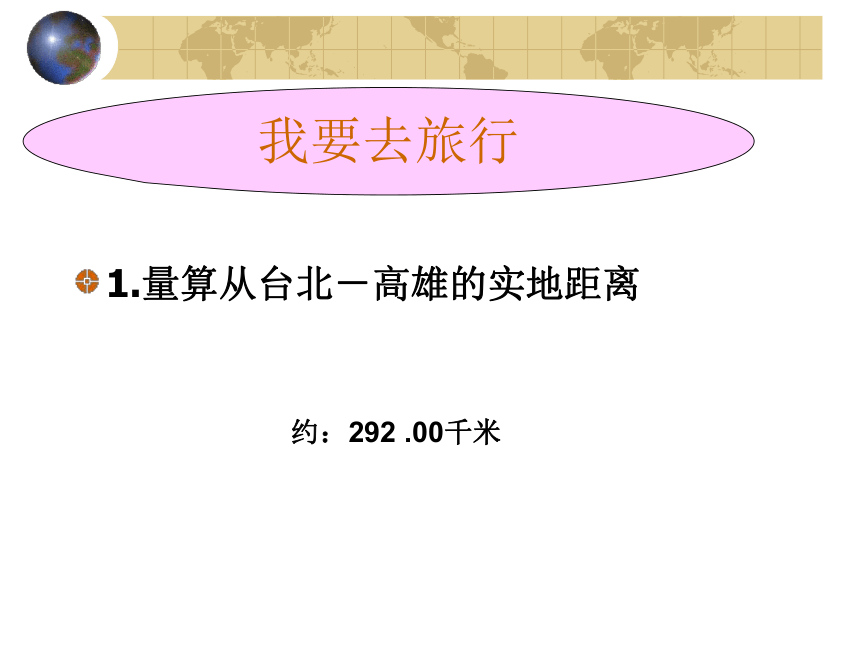

1.量算从台北－高雄的实地距离
我要去旅行
约：292 .00千米

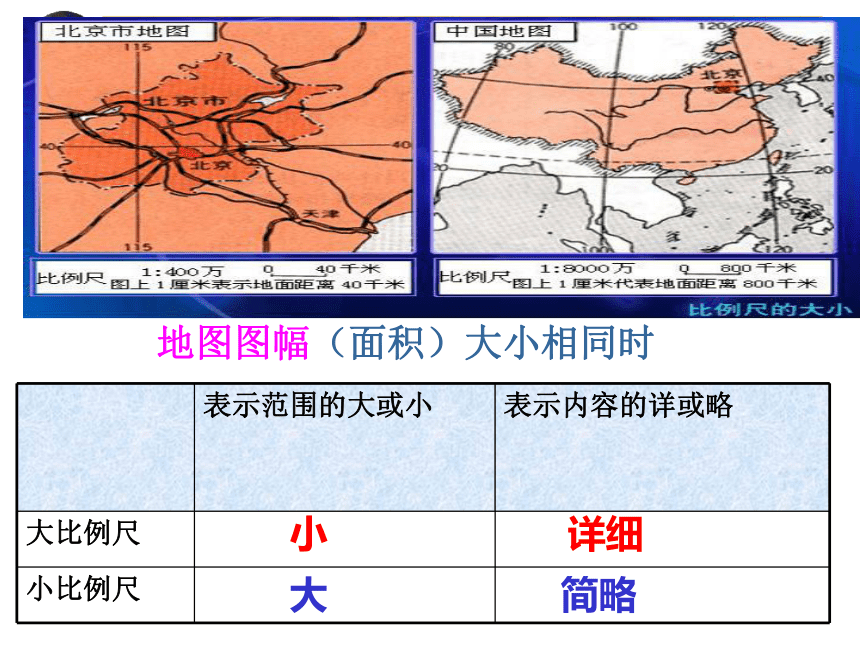

表示范围的大或小 表示内容的详或略
大比例尺
小比例尺
地图图幅（面积）大小相同时
小
详细
大
简略

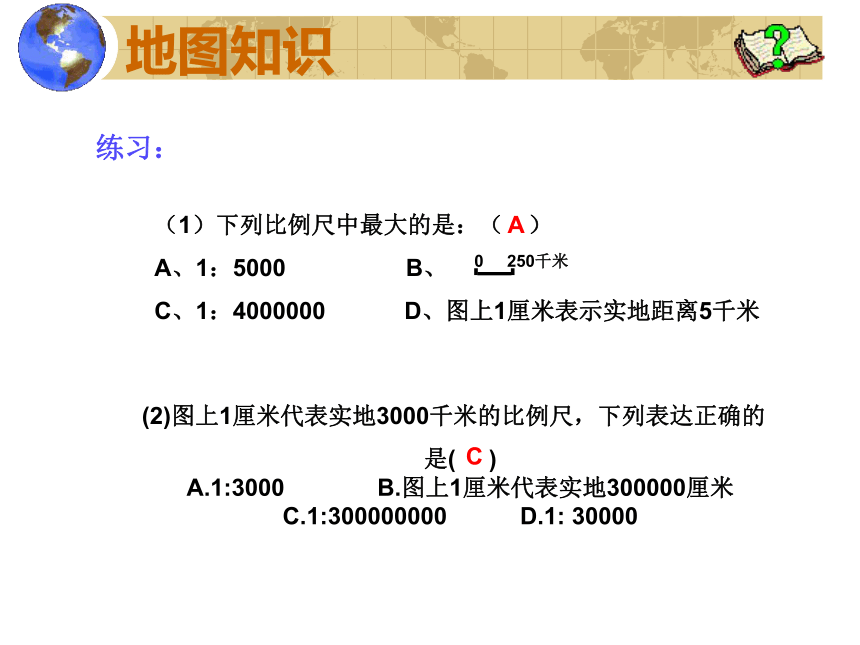

练习：
（1）下列比例尺中最大的是：（　）
A、1：5000　　　　　B、
C、1：4000000　　 　D、图上1厘米表示实地距离5千米
0 250千米
(2)图上1厘米代表实地3000千米的比例尺，下列表达正确的
是( ) A.1:3000 B.图上1厘米代表实地300000厘米 C.1:300000000 D.1: 30000
A
地图知识
C
地图知识

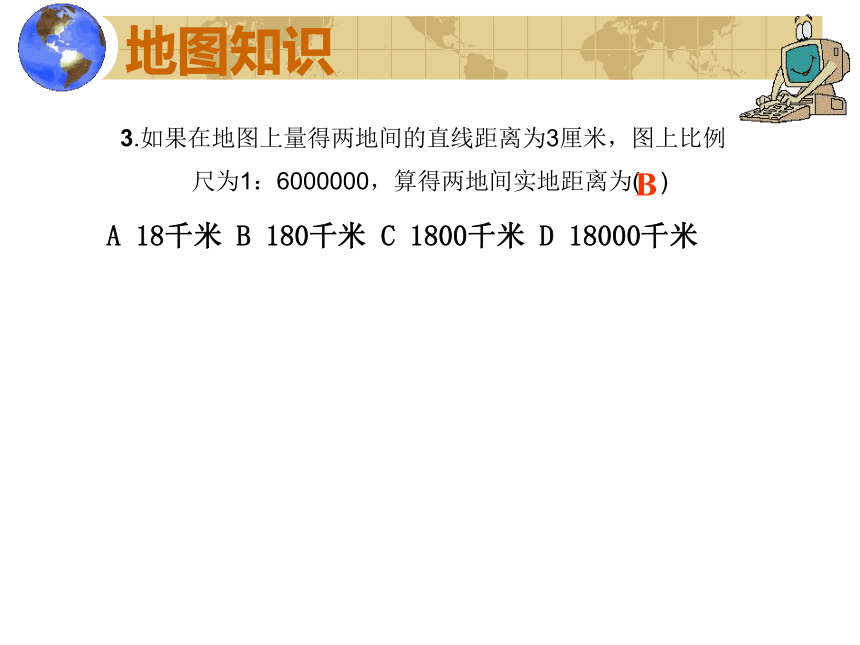

3.如果在地图上量得两地间的直线距离为3厘米，图上比例
尺为1：6000000，算得两地间实地距离为( )
A 18千米 B 180千米 C 1800千米 D 18000千米
B

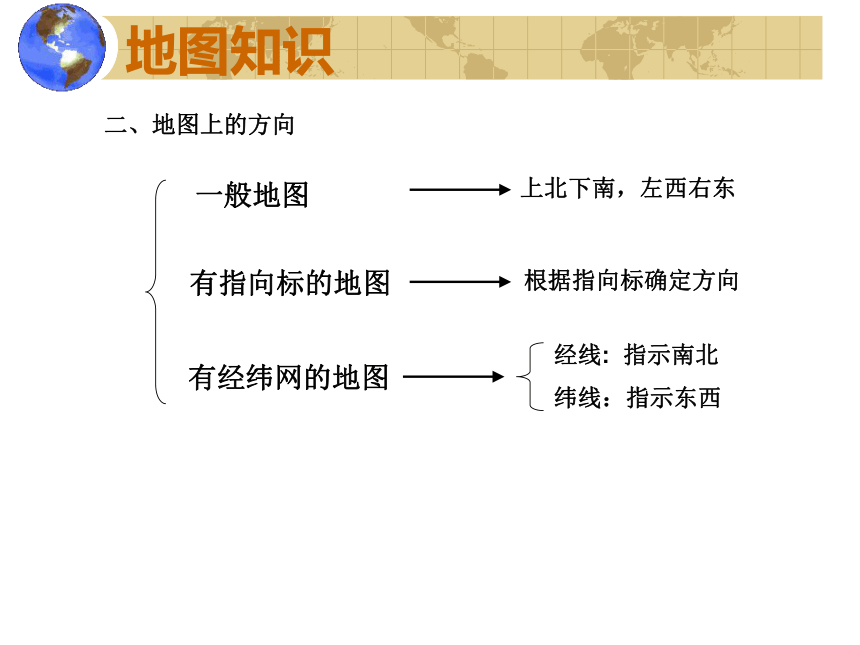

一般地图
有指向标的地图
有经纬网的地图
经线: 指示南北
纬线：指示东西
上北下南，左西右东
二、地图上的方向
根据指向标确定方向
地图知识
地图上的方向
东
西
北
南
东北
西南
西北
东南
N
动物园平面图
问题：狮子在马的什么方向？狗在马的什么方向？
东北
西北
烈士陵园在荟萃楼的什么方向？国旗广场在教工活动室的什么方向？
运 动 场
荟 萃 楼
行政楼
花 园
学 校 大门
绿地
绿地
西
志 远 楼
荷花池
栗山 楼
晨曦楼
大 道
国
旗
广
场
竞云 楼
烈
士
陵
园
实 验 楼
图 文 信 息 大 楼
教工活动室
活动
2、根据指向标确定方向
在经纬线为平行直线的地图上，A在B的什么方向？
B在C的什么方向？
0
0
30
60
30
60
赤道
B
A
C
60
150
60
150
N
东北
利用经纬网定位
利用经纬网定位
A
B
B在A的什么方向？
100N
50N
00
1200E
1300E
1100E
广东省旅游景区分布图
地图上的图例
地图上的图例
一、地图上的比例尺
1、比例尺的概念
2、比例尺的表达方式
（1）线段式
（2）文字式
（3）数字式
课堂小结
①比例尺数值越大，比例尺越_____
②比例尺越大，表示的范围越_____
　　　　　　　表示的内容越_____
3、比例尺的大小
大
小
详细
一般地图
有指向标的地图
有经纬网的地图
经线: 指示南北
纬线：指示东西
上北下南，左西右东
二、地图上的方向
根据指向标确定方向
地形图的判读
地形图的判读
不同地形部位的等高线形态
