八年级上科学第四章第7节电流、电压和电阻的关系

(共25张PPT)

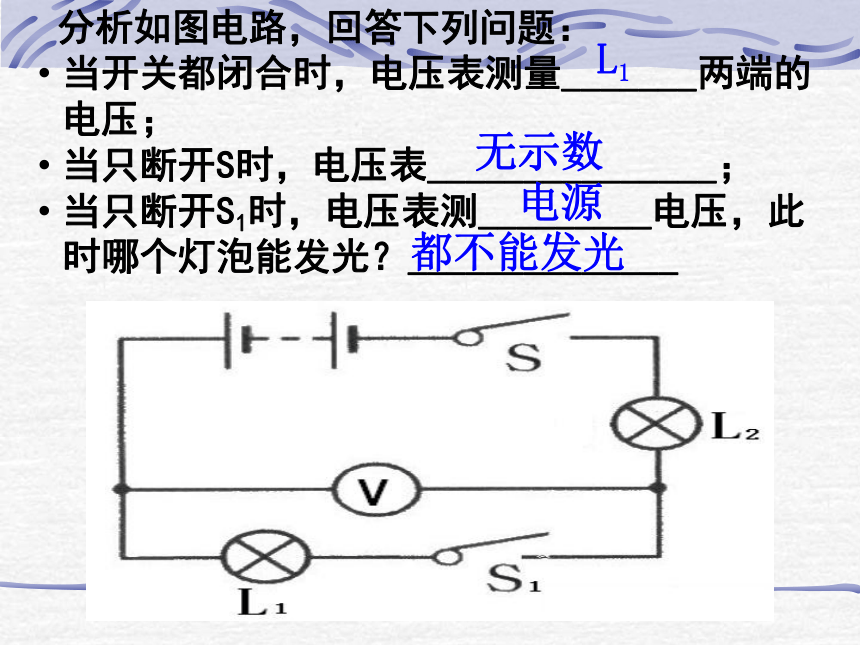

分析如图电路，回答下列问题：
当开关都闭合时，电压表测量_______两端的电压；
当只断开S时，电压表_______________；
当只断开S1时，电压表测_________电压，此时哪个灯泡能发光？______________
L1
无示数
电源
都不能发光

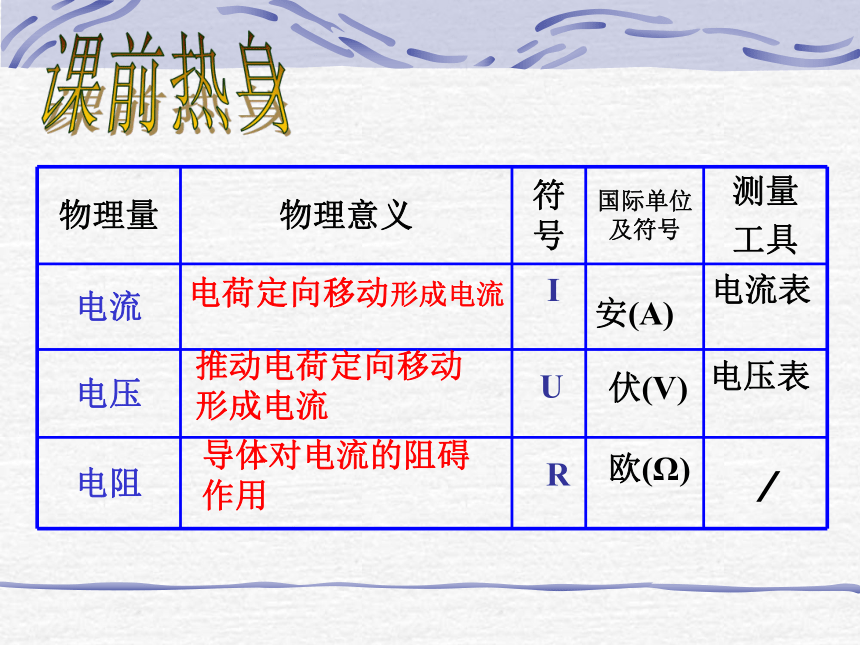

物理量 物理意义 符号 国际单位及符号 测量
工具
电流
电压
电阻 /
电荷定向移动形成电流
I
安(A)
电流表
推动电荷定向移动形成电流
U
伏(V)
电压表
导体对电流的阻碍作用
R
欧(Ω)
分析：电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家推理一下它们三者之间的关系。
10Ω
A
10Ω
B
15Ω
C
图一
图二
图三

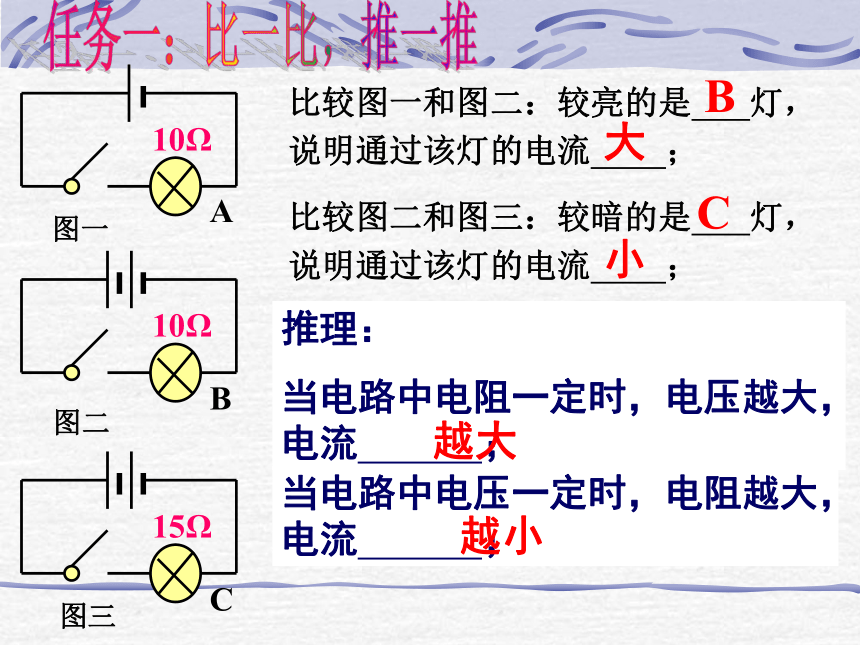

比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；
比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；
B
大
C
小
10Ω
A
10Ω
B
15Ω
C
图一
图二
图三
比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；
比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；
B
大
C
小
推理：
当电路中电阻一定时，电压越大，电流 ；
当电路中电压一定时，电阻越大，电流 ；
越大
越小

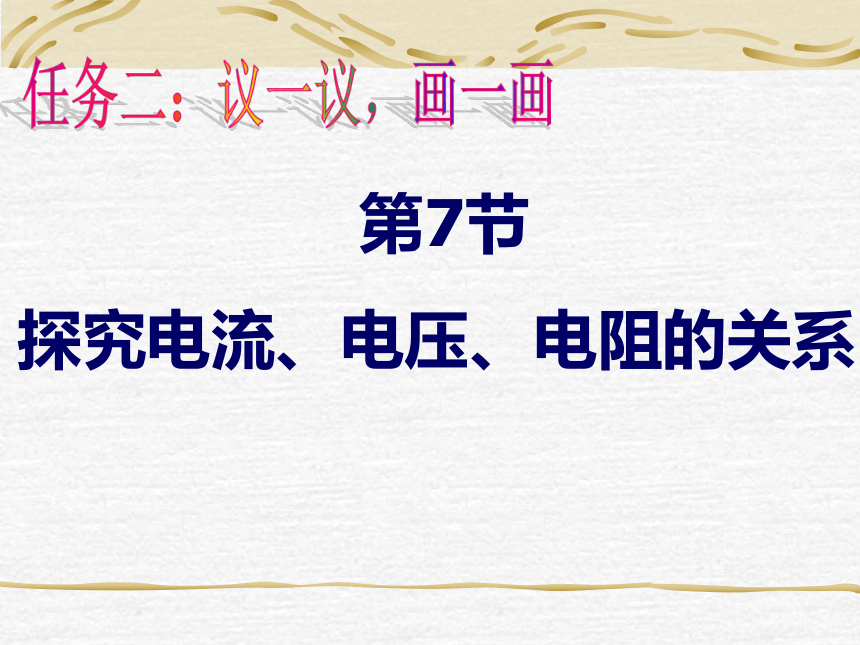

第7节
探究电流、电压、电阻的关系
电压越大，电流就越大
电阻越大，电流就越小
电阻一定时，
电压一定时，

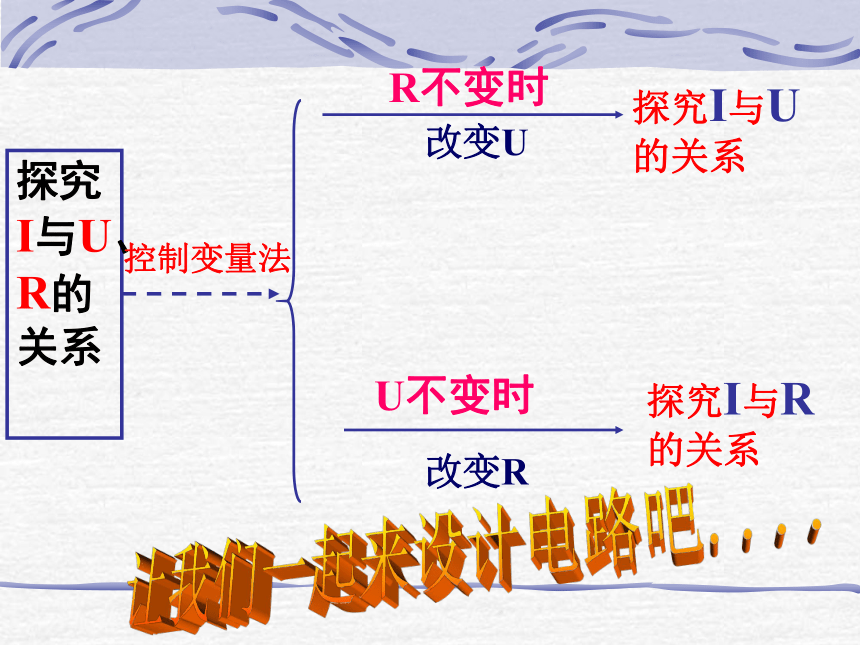

探究I与U、R的关系
控制变量法
R不变时
改变U
探究I与U的关系
U不变时
改变R
探究I与R的关系

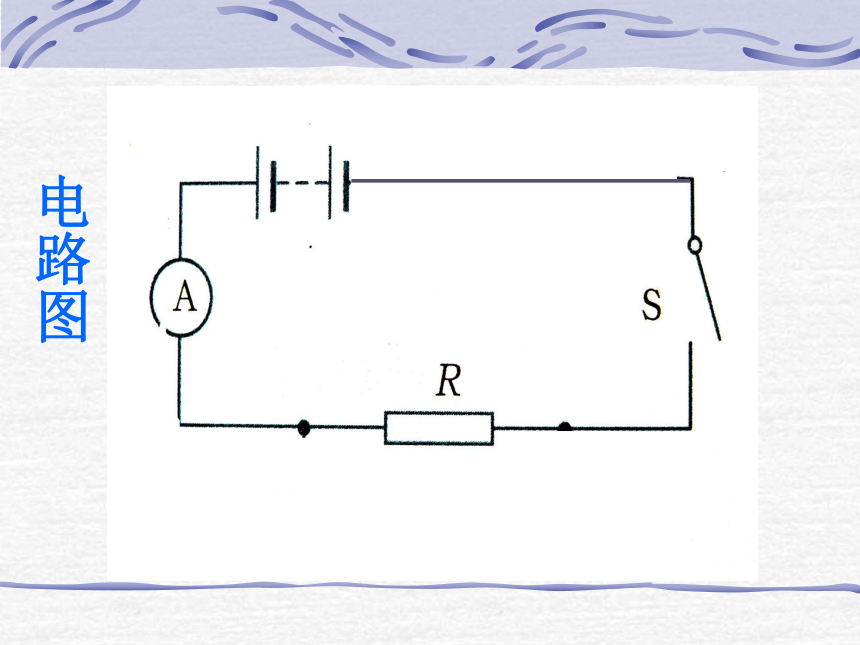

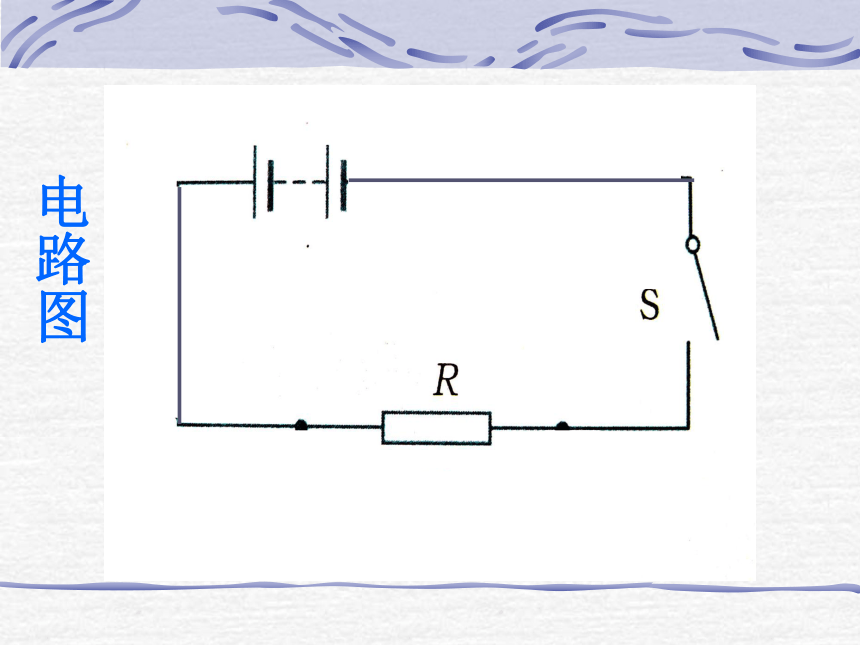

电路图
电路图
电路图
电路图
实验中电流表、电压表的作用是
、 。　　
这个实验用到的器材：__________ 、 ___________、
________ 、 _______ 、 ___________、 ______________等。
电源
电阻R
滑动变阻器R'
开关S
电压表
电流表
电流表测通过R的电流
电压表测R两端的电压
在研究过程中滑动变阻器的作用：
（2）调节电阻R两端的电压。
议一议：
实验中滑动变阻器的作用是什么？？？ 如果不用滑动变阻器，有无其他方法改变电阻R两端的电压？这样方便吗？
　　
（1）分担电压，保护电路；
1）连接电路时开关应＿＿＿＿.
2）闭合开关前，滑动变阻器的滑片应移到 。
注意事项:
断开
阻值最大处
4. 收集证据，检验假设
实验一：保持R不变时，改变U，研究I与U的关系
实验次序 电阻R=＿Ω
电压/V 电流/A
(1) 1 0.2
(2) 2 0.4
(3) 3 0.6
5
结论：当电阻一定时，导体中的电流跟导体两端的电压成正比。
这个实验做三次的目的是什么？
实验数据有规律吗？若有，规律如何？若无，是何原因？如何修正？
探究I与U的关系
研究过程中滑动变阻器的作用：
（1）分担电压，保护电路;
（2）保持电阻R两端的电压不变
R
实验二：保持U不变时，改变R，研究I与R的关系
探究I与R的关系
结论：当导体两端的电压不变时，导体中的电流跟导体的电阻成反比
实验次序 电压U=＿V
电阻/Ω 电流/A
(1) 1 2
(2) 4 0.5
(3) 5 0.4
2
实验数据有规律吗？若有，规律如何？若无，是何原因？如何修正？
导体中的电流，
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。
I=
U
R
（2）表达式：
欧姆定律：
（1）内容
5.得出结论
1、车床上照明用的电灯，电压是36V，正常工作时灯丝的电阻是32Ω，通过灯丝的电流是多少？
2、一个导体，将它的两端接6V的电压时，通过它的电流是0.3A,若在它的两端加12V的电压时，通过它的电流是多少？
此时该电阻的阻值是多少？
当导体两端不加电压时，该电阻的阻值又是多少？
3.某同学在实验中发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
