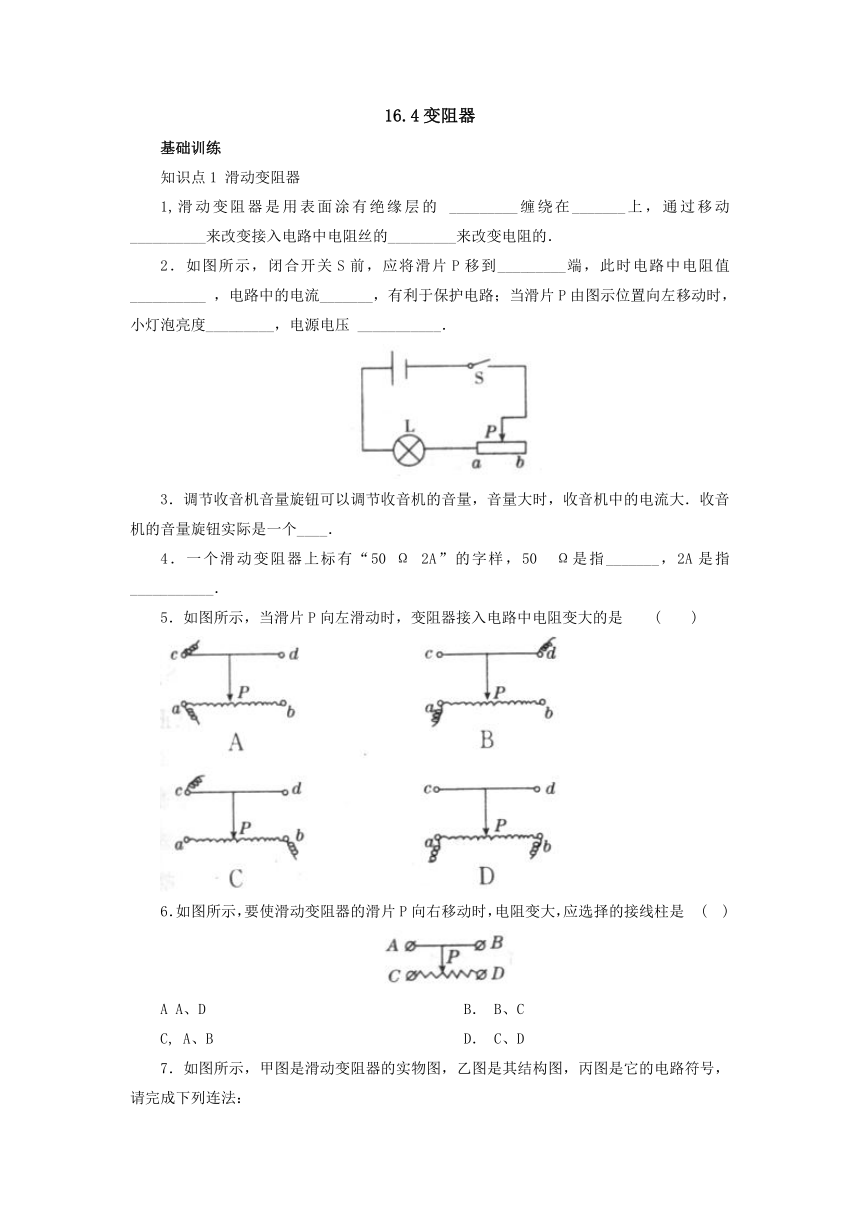

16.4变阻器
基础训练
知识点1
滑动变阻器
1,滑动变阻器是用表面涂有绝缘层的
_________缠绕在_______上，通过移动__________来改变接入电路中电阻丝的_________来改变电阻的．
2．如图所示，闭合开关S前，应将滑片P移到_________端，此时电路中电阻值__________
，电路中的电流_______，有利于保护电路；当滑片P由图示位置向左移动时，小灯泡亮度_________，电源电压
___________．
3．调节收音机音量旋钮可以调节收音机的音量，音量大时，收音机中的电流大．收音机的音量旋钮实际是一个____．
4．一个滑动变阻器上标有“50
Ω
2A”的字样，50
Ω是指_______，2A是指___________．
5．如图所示，当滑片P向左滑动时，变阻器接入电路中电阻变大的是
(
)
6．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
(
)
A
A、D
B．
B、C
C,
A、B
D．
C、D

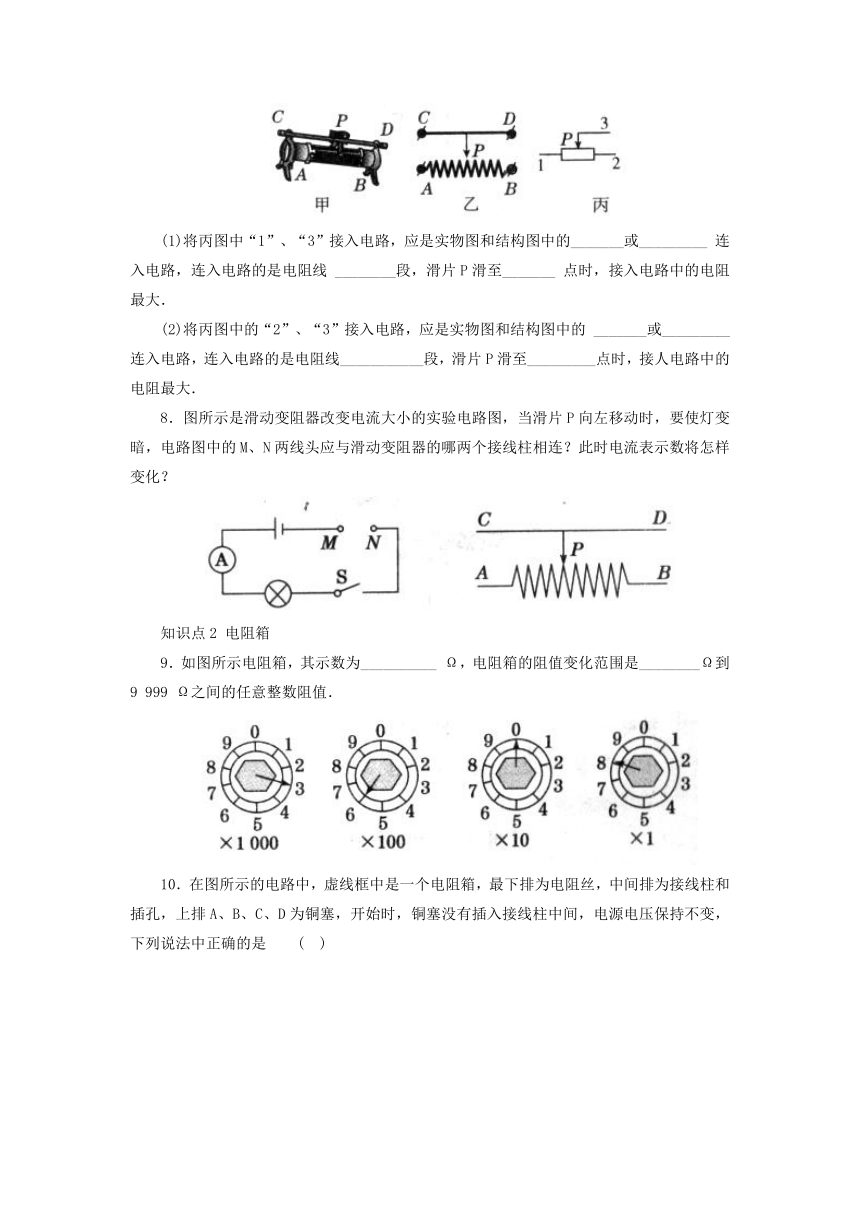

7．如图所示，甲图是滑动变阻器的实物图，乙图是其结构图，丙图是它的电路符号，请完成下列连法：
(1)将丙图中“1”、“3”接入电路，应是实物图和结构图中的_______或_________
连入电路，连入电路的是电阻线
________段，滑片P滑至_______
点时，接入电路中的电阻最大．
(2)将丙图中的“2”、“3”接入电路，应是实物图和结构图中的
_______或_________
连入电路，连入电路的是电阻线___________段，滑片P滑至_________点时，接人电路中的电阻最大．
8．图所示是滑动变阻器改变电流大小的实验电路图，当滑片P向左移动时，要使灯变暗，电路图中的M、N两线头应与滑动变阻器的哪两个接线柱相连？此时电流表示数将怎样变化？
知识点2
电阻箱
9．如图所示电阻箱，其示数为__________
Ω，电阻箱的阻值变化范围是________Ω到9
999
Ω之间的任意整数阻值．

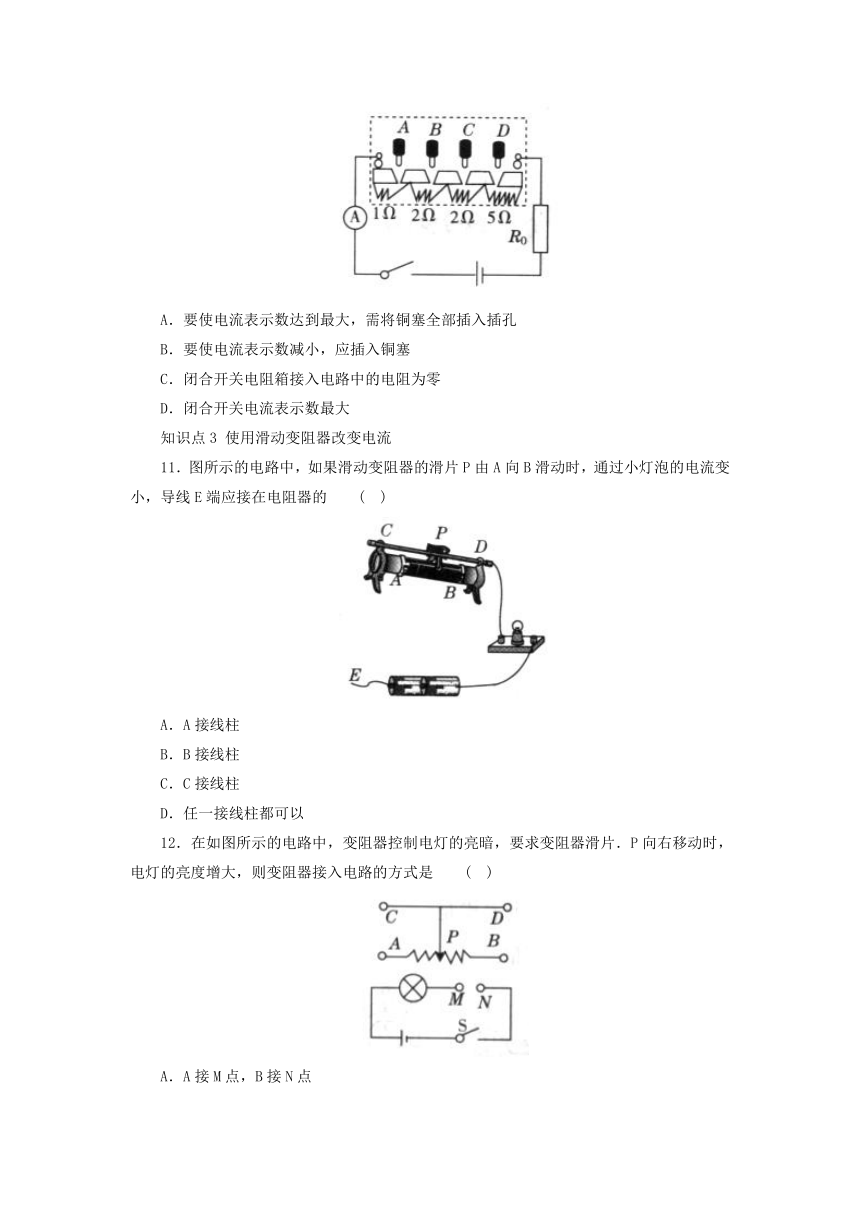

10．在图所示的电路中，虚线框中是一个电阻箱，最下排为电阻丝，中间排为接线柱和插孔，上排A、B、C、D为铜塞，开始时，铜塞没有插入接线柱中间，电源电压保持不变，下列说法中正确的是
(
)
A．要使电流表示数达到最大，需将铜塞全部插入插孔
B．要使电流表示数减小，应插入铜塞
C．闭合开关电阻箱接入电路中的电阻为零
D．闭合开关电流表示数最大
知识点3
使用滑动变阻器改变电流
11．图所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，通过小灯泡的电流变小，导线E端应接在电阻器的
(
)
A．A接线柱
B．B接线柱
C．C接线柱
D．任一接线柱都可以
12．在如图所示的电路中，变阻器控制电灯的亮暗，要求变阻器滑片．P向右移动时，电灯的亮度增大，则变阻器接入电路的方式是
(
)
A．A接M点，B接N点
B．A接M点，D接N点
C．B接M点，D接N点
D．C接M点，D接N点

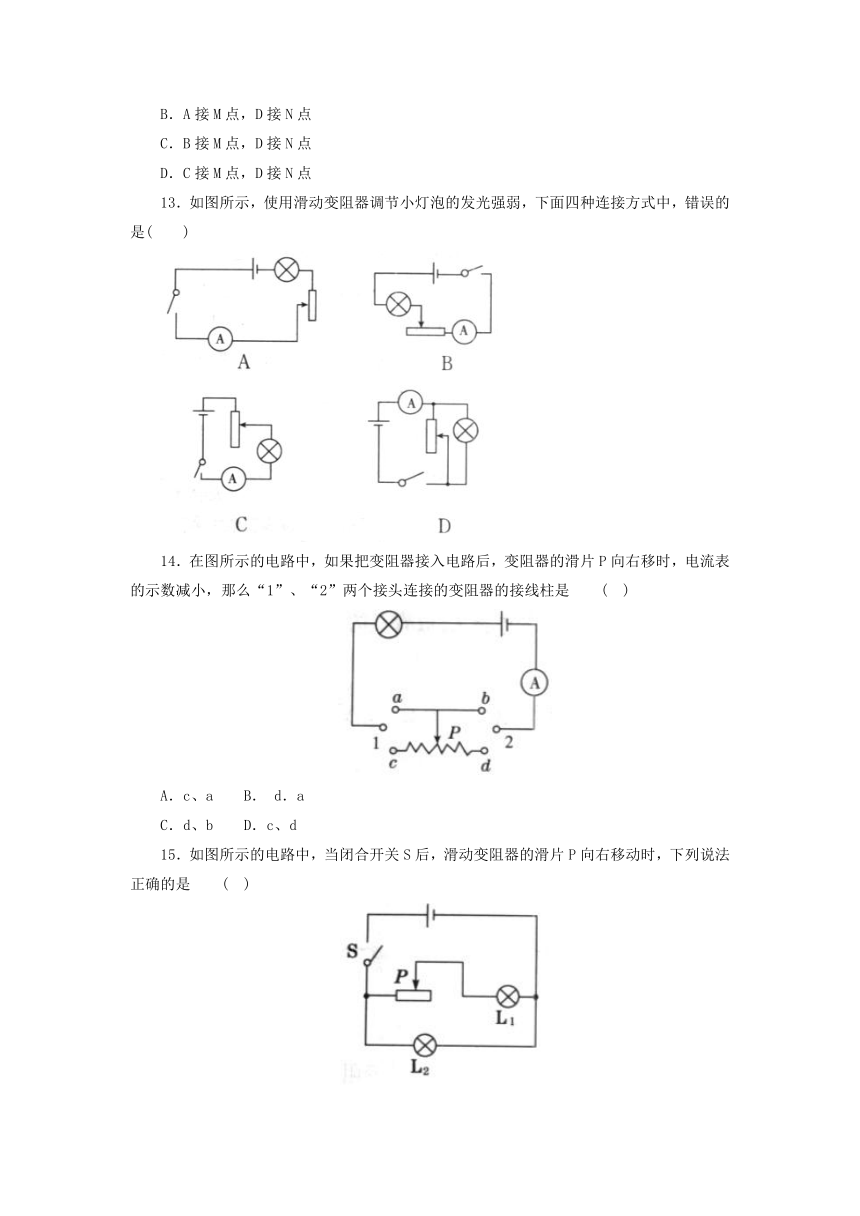

13．如图所示，使用滑动变阻器调节小灯泡的发光强弱，下面四种连接方式中，错误的是(
)
14．在图所示的电路中，如果把变阻器接入电路后，变阻器的滑片P向右移时，电流表的示数减小，那么“1”、“2”两个接头连接的变阻器的接线柱是
(
)
A．c、a
B．
d．a
C．d、b
D．c、d
15．如图所示的电路中，当闭合开关S后，滑动变阻器的滑片P向右移动时，下列说法正确的是
(
)
A．灯L1变亮，灯L2变暗
B．灯L1变亮，灯L2不变
C．灯L1变暗，灯L2不变
D．灯L1变暗，灯L2变亮

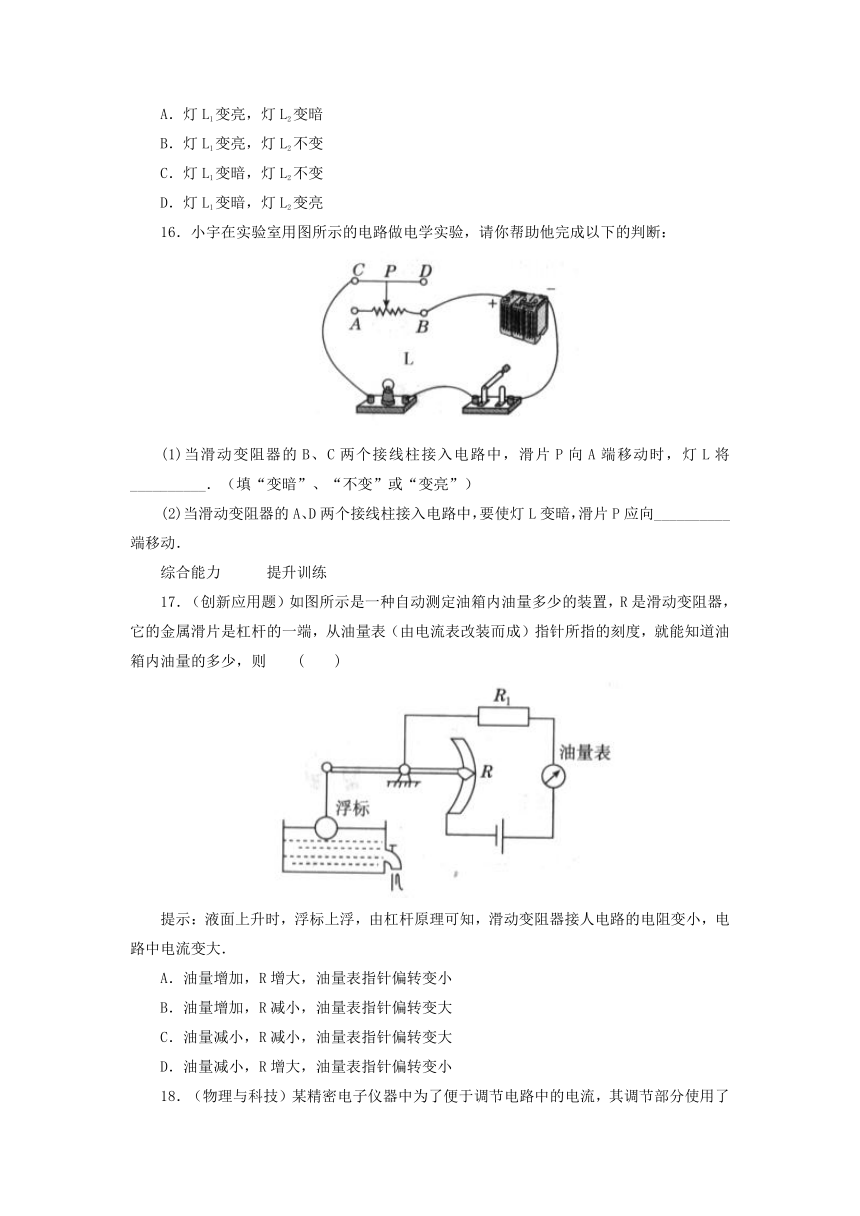

16．小宇在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将__________．（填“变暗”、“不变”或“变亮”）
(2)当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向__________端移动．
综合能力
提升训练
17．（创新应用题）如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则
(
)
提示：液面上升时，浮标上浮，由杠杆原理可知，滑动变阻器接人电路的电阻变小，电路中电流变大．
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减小，R减小，油量表指针偏转变大
D．油量减小，R增大，油量表指针偏转变小
18．（物理与科技）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200
Ω，R2的总电阻是5
000
Ω．开始时，两变阻器都处于最大阻值，下面几种方法中，能够既快又准确地使电流表指针指到要求位置的是
(
)
A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1和R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
提示：长度相同的变阻器，在滑片移动相同的长度时，电阻值大的改变的电阻值大．
19．（学科内综合）按下列要求连接图所示的实物．
(1)用电压表测灯泡两端的电压；
(2)用电流表测量灯泡中的电流；
(3)用变阻器改变通过灯泡的电流，且当滑片向左移时变阻器电阻值增大；
(4)画出相应的电路图．
20．（创新应用题）阅读下面短文：
导体容易导电，绝缘体不容易导电，有一些材料，导电能力介于导体和绝缘体之间，称作半导体，除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用．
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速增大．利用这种半导体可以做成体积很小的热敏电阻，热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
回答下列问题：
(1)如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变_________（填“大”或“小”）．
(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度，如果刻度盘正中的温度刻度值为20℃（如图16-4-17所示），则25℃的刻度应在20℃的_________边（填“左”或“右”）．
(3)为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器
材（可增加元件）设计一个电路．
21．在探究“用滑动变阻器改变灯泡亮度”的实验中，小王把开关、小灯泡、滑动变阻器、电源用导线连接好后，闭合开关，小灯泡亮了，他想改变小灯泡的亮度，但无论怎样调节滑动变阻器，小灯泡的亮度就是不变．
(1)请你找出小王在实验中关于滑动变阻器的连接可能存在的两种错误方式：
①________________________________；
②_____________________________．
(2)请你用笔画线代替导线，将实物图中的滑动变阻器接在A、B两接线柱上，使滑动变阻器能改变小灯泡的亮度.
经典考题
实践训练
22．如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是_______
Ω．
23．如图所示电路，导线a，的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变这个实验说明铅笔芯是______（选填“导体或“绝缘体”），还能说明导体的电阻与_______有关．受此启发，人们制造了一种可以改变电阻的元件，叫做____________．
24．用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图甲所示。若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20
Ω”指的是__________接线柱间的电阻值，“2
A”指的是_____________。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移时灯泡变暗．
(3)如果你还想知道电路中电流值的改变情况，需在电路中再_______联一个电流表，并增加
________根导线.
25．李明想用图所示的器材，设计一个可以调节小灯泡亮度的电路．请你用笔画线代替导线，帮李明把图中的器材连接起来．
要求：(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；(2)用电流表测通过灯泡的电流（灯泡的电阻约为10
Ω），电压表测灯泡两端的电压．
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是________A，灯泡两端的电压是_________V．
26．在测量阻值约为5
Ω的定值电阻Rx的实验中，小明和小亮用图甲所示的器材进行实验．
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小．
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是_______________和__________________________．
(3)改正错误后，小明改变Rx两端的电压和电流．
两次测得的电阻值分别为R1=5.1
Ω，R2=5.3
Ω．第三次测量时，电流表的示数为0.5
A，电压表的示数如图乙所示，则R3=______Ω，实验测得值应为Rx=__________Ω．
(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关，设计了如图丙所示的电路．
测量时，闭合Sl，将S2拨到1，电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx=I1·R0
/I2．
小明认真分析电路后发现小亮的设计不合理，原因是____________________．
参考答案
1．电阻丝
绝缘支架
滑片
长度
2．b
最大
最小
变亮
不变
3．滑动变阻器
4．滑动变阻器的最大阻值是50
Ω
滑动变阻器允许通过的最大电流是2A
5.C解析：滑动变阻器在使用过程中要“一上一下”．
6．B
解析：滑片P将电阻丝CD分为PC和PD两部分，当滑片P向右移动时，由图可知PC长度变长，电阻变大，故滑动变阻器下端应接C接线柱，上端可接A也可接B．
7.(1)AD
AC
PA
B(或D)
(2)BD
BC
PB
A(或C)
8．BC或BD
变小
解析：要使图中的灯变暗，即通过灯中的电流变小，要求滑动变阻器接入电路的电阻线的长度变长．由于此时滑片P是向左移动的，PB段变长，为使电流通过PB段，所以必须一端用B接线柱，另外在金属杆两端任选一接线柱接入电路，所以，M、N两线头应分别与滑动变阻器的B、C或B.D相连，电流表示数将变小．
9.3
608
0
10.A解析：铜塞插入后，将电阻短路．
11．A
12．C
13.D解析：滑动变阻器调节小灯泡的发光强弱时，应当与小灯泡串联．
14.A解析：滑动变阻器滑片P向右移动时，电流表的示数减小，连入电路的电阻应变大．
15.C解析：灯L1与灯L2并联，变阻器串联在灯L1所在的支路，因此变阻器县能控制灯L1，不影响灯L2.当变阻器的滑片P向右移动时，连入电路中的电阻丝的长度变长，电阻变大，灯L1变暗．故选C．
16．(1)变暗
(2)B
解析：(1)滑动变阻器是依靠移动滑片来改变接入电路中电阻线的长度来改变电阻的，本题接入电路的是B、C两个接线柱，电流的路径由B到滑片P到C，当滑片向A端移动时，可看到线圈变长，说明电阻变大，电路中电流变小，电流的热效应减弱，灯泡变暗．
(2)当接A、D两接线柱时，要使灯L变暗，则电流应变小，连入电路的电阻应变大汴端线圈应变长，所以滑片P应该向B端移动．
17．BD
解析：设计的巧妙之处在于把油面高低的变化转化成电阻值的变化，最后转化成电流的变化，而电流的变化可以准确地用电流表来测量．
18.B解析：在长度相同时，电阻值大的变阻器，移动相同距离，电路中的电阻值变化快，电流变化明显，不易找到精确的位置，故电阻值大的为粗略调节，电阻值小的为精确调节．
19．如图所示．
20．(1)小
(2)右
(3)热敏电阻与刻有刻度的电流表串联后接到电源上，如图所示．
解析：因为此半导体电阻随温度的升高而减小，故当放置在低温处时，电阻变大，对电流的阻碍作用变大，故电路中电流变小。25℃比20℃高，故热敏电阻值变小，电流值变大，故指针偏转向右，要想使热敏电阻控制电路中电流的大小，应使热敏电阻与电流表串联后接在电源上．
21．(1)①两端都接了滑动变阻器的上接线柱②两端都接了滑动变阻器的下接线柱
(2)如图所示．
22.
15
7
解析：当5个铜塞都拔出时，此时5根电阻丝串联”总电阻最大，它们的总电阻R=5Ω+5Ω+2
Ω+2Ω+1Ω=15Ω；当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻就会消失．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω。
23.导体
导体长度
滑动变阻器
解析：铅笔芯连接在电路中，小灯泡会发光，说明铅笔芯能够导电，当改变铅笔芯接入电路中的长度时，灯泡亮度会发生变化，说明导体的电阻与导体的长度有关，由此可制成滑动变阻器．
24.
(1)3
A、B
滑动变阻器允许通过的最大电流值为2A
(2)连线如图所示
(3)串
一
解析：(1)若要把滑动变阻器其中的两个接线柱连接到电路中，共有3种接法；A、C，B、C和A、B,“20Ω”指的是滑动变阻器的最大阻值，此时接入电路的接线柱是A.B；“2A”指滑动变阻器允许通过的最大电流值为2
A．(2)要求滑动变阻器的滑片问右移动时灯泡变暗，即滑动变阻器连A电路中的电阻增大，故滑动变阻器下面的接线柱应接左端的接线柱.
(3)电流表是测量电路中电流的仪表，电流表要串联在电路中，要知道电路中电流值的改变情况，需在电路中再串联一个电流表．
25.如图所示．0.26
2.4
解析：当滑片向右滑动时，灯泡的亮度变暗，说明变阻器接入电路中的电阻增大，故应选择变阻器下面左侧的接线柱；由于电源电压为3V，故电压表选择0～3V的量程，其示数为2.4
V；灯泡电阻约为10Ω，由欧姆定律可得电流最大不超过0.3
A，故电流表选择0～0.6
A量程，电流表示数为0.26A
26．(1)如图所示
(2)连接电路时开关没有断开没有把滑动变阻器的滑片置于阻值最大的位置
(3)5.2
5.2
(4)由于滑动变阻器串联在电路中，S2由1拨到2时，电阻两端的电压发生变化
解析：(1)滑动变阻器是通过改变连入电路的电阻线长度来改变电阻的，所以要使滑片向右滑动时连入的电阻变小，滑动变阻器必须接入右下方的接线柱．(2)连接电路时，开关必须处于断开状态，否则在接好电路后电路会是通路，有可能损坏用电器或电表；在闭合开关前，要先将滑动变阻器的滑片滑动到使其连入的电阻最大的位置，这样可以对电路中的用电器和电表起到保护作用．(3)先读出电压表示数，根据欧姆定律变形式出R3的大小，再将三次测量的电阻值求平均值，即为Rx的测量值．(4)通过小亮最后推导出的测量表达式可以看出，他认为在将S2拨到l和2时电阻R0和Rx两端的电压是不变的，而实际上由于滑动变阻器串联在电路中，S2由1拨到2时，电阻两端的电压发生变化，所以这样做会造成测量结果错误．
