15.5串、并联电路中电流的规律

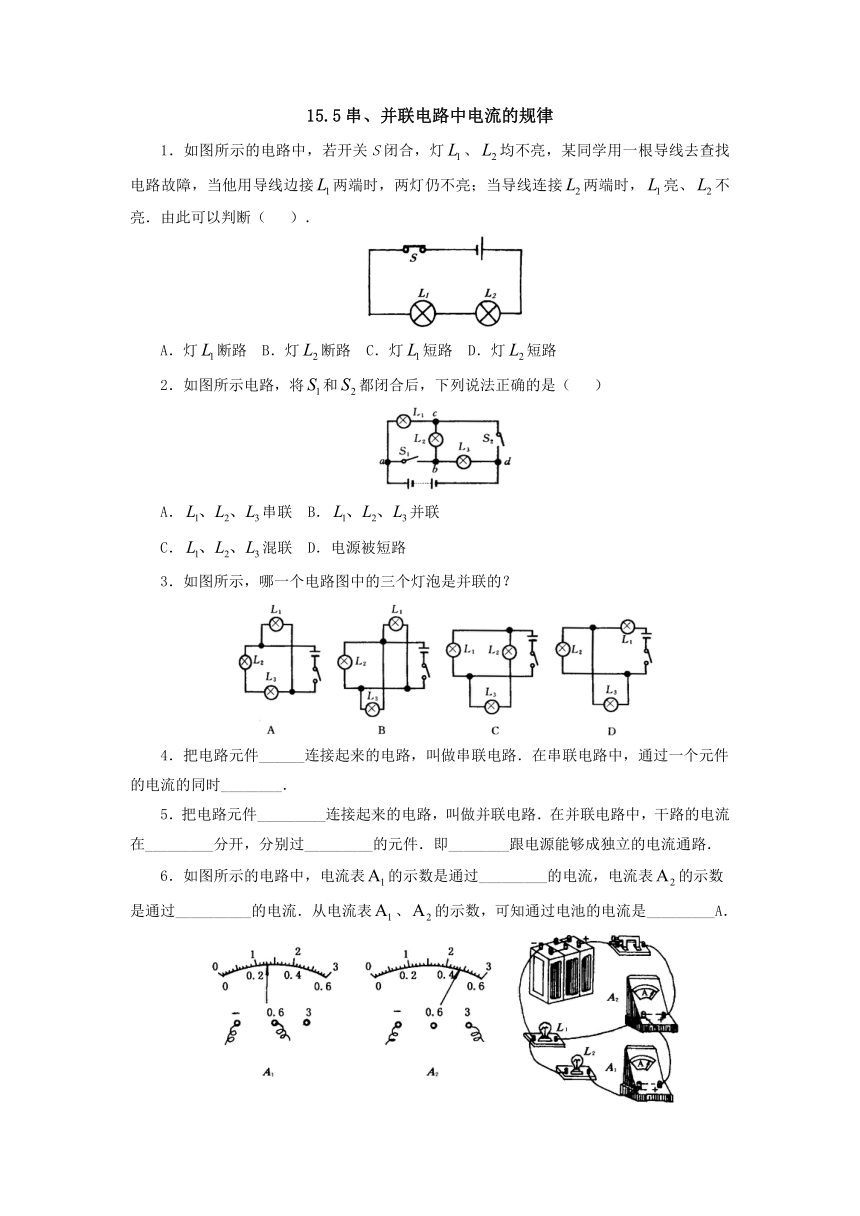

1．如图所示的电路中，若开关S闭合，灯、均不亮，某同学用一根导线去查找电路故障，当他用导线边接两端时，两灯仍不亮；当导线连接两端时，亮、不亮．由此可以判断（
）．
A．灯断路
B．灯断路
C．灯短路
D．灯短路
2．如图所示电路，将和都闭合后，下列说法正确的是（
）
A．串联
B．并联
C．混联
D．电源被短路
3．如图所示，哪一个电路图中的三个灯泡是并联的？
4．把电路元件______连接起来的电路，叫做串联电路．在串联电路中，通过一个元件的电流的同时________．
5．把电路元件_________连接起来的电路，叫做并联电路．在并联电路中，干路的电流在_________分开，分别过_________的元件．即________跟电源能够成独立的电流通路．
6．如图所示的电路中，电流表的示数是通过_________的电流，电流表的示数是通过__________的电流．从电流表、的示数，可知通过电池的电流是_________A．

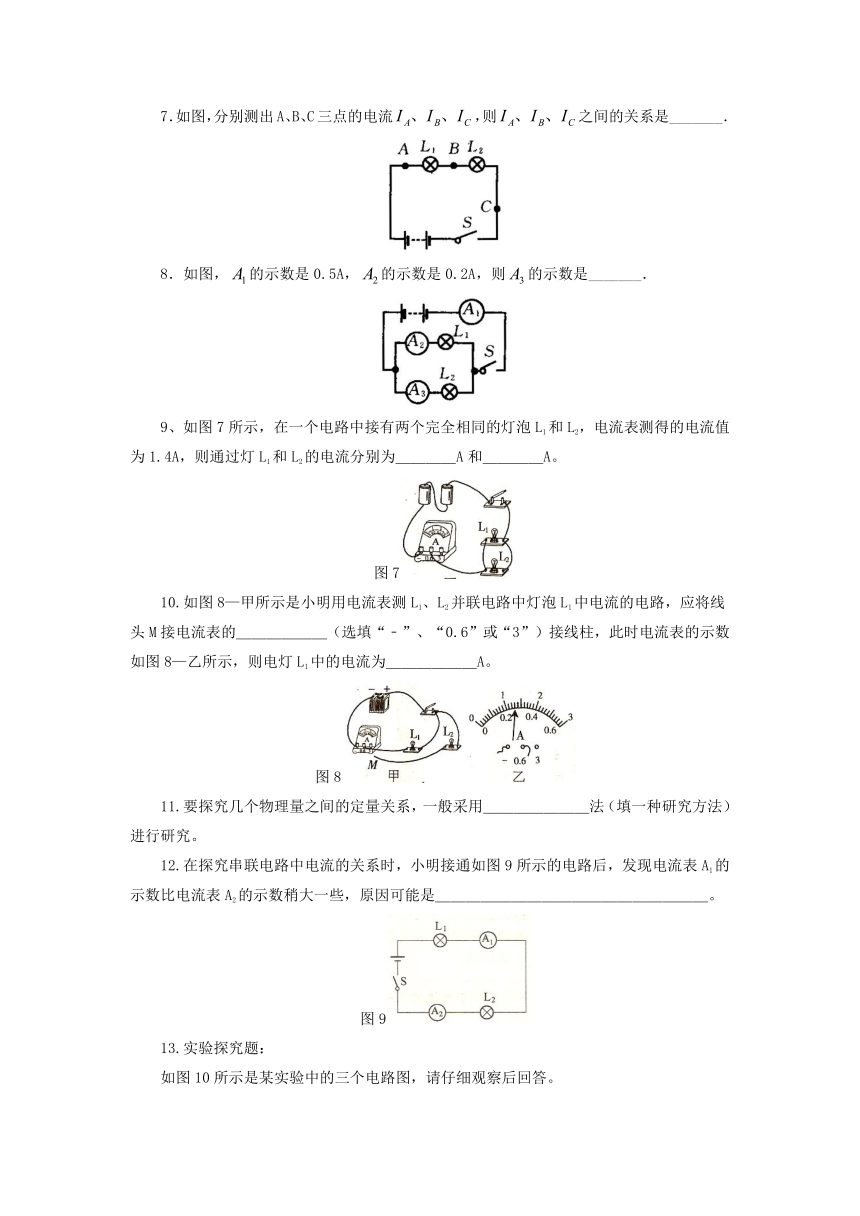

7．如图，分别测出A、B、C三点的电流，则之间的关系是_______．
8．如图，的示数是0.5A，的示数是0.2A，则的示数是_______．
9、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。
图7
10.如图8—甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图8—乙所示，则电灯L1中的电流为＿＿＿＿＿＿A。
图8
11.要探究几个物理量之间的定量关系，一般采用＿＿＿＿＿＿＿法（填一种研究方法）进行研究。
12.在探究串联电路中电流的关系时，小明接通如图9所示的电路后，发现电流表A1的示数比电流表A2的示数稍大一些，原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
图9
13.实验探究题：
如图10所示是某实验中的三个电路图，请仔细观察后回答。
图10
（1）、该实验探究的问题是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）、你的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（3）、小明同学探究出的结论是“在并联电路中，干路电流大于任何一条支路的电流”。小雨的结论是：在并联电路中，干路电流等于各支路电流之和。请你评估一下，谁得出的结论更加确切？为什么？
答案
1.B
2.B．
当开关闭合时，a、b可并为一点，a与电源正极相连，c、d可并为一点，d与电源负极相连，这样电灯的一端接在a点电源的正极，另一端接在d点电源的负极，所以是并列地联在一起，形成并联电路．
3.B．
图A中与串联，故A错．图B中和的两端都能直接连接到电源两极上，故它们互不影响，是并联关系，B正确．C图中和是串联，故C错．D图中在干路上，所以D错，故选B．
4.逐个顺次、通过其他元件
5.并列、分支点、支路、用电器
6.L2、L1、0.26A、2.4A
7.
8.0.3A
9.0.7
0.7
10.﹣
0.26
11.控制变量
12.电流表不准，存在误差；两只电流表所用的量程不同；测量之前，电流表没有“校零”（答出一点即可，其他合理答案也可）
13.（1）并联电路中干路中的电流与各支路电流之间的关系。
（2）、并联电路中干路上的电流等于各支路电流之和。
（3）、小雨同学的结论更加确切。他总结出了干路总电流与支路电流之间的观点，它含有小明同学的结论。
