19.2家庭电路中电流过大的原因同步练习 2021-2022学年人教版物理九年级全一册（有答案）

19.2家庭电路中电流过大的原因
基础知识
知识点1
家庭电路中电流过大的原因
1.
小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部_________，也可能是电路中用电器总功率_________。
2.
在家庭电路中，接入电路的用电器的总功率过大或发生_______时，都会由于电路中的总电流过大，导致保险丝熔断或使空气开关“跳闸”。
3.
夏日，某市部分地区居民集中用电，因线路老化，引发火灾，其原因是集中用电，消耗的总功率过大，使线路的_________超过安全值，产生过多的_________，导致电线过热，引发火灾。
4.
家用电能表是用来测量________的仪表，空气开关能在电路中发生短路等异常情况时，自动__________电路，功率为100W的白炽灯正常工作4h耗电_________kW·h。
5.
在家庭照明电路中，当开关一闭合时，保险丝马上熔断，电灯不亮，其原因可能是（
）
A.
灯泡的灯丝断了
B.
开关接触不良
C.
灯座发生短路
D.
开关发生短路
6.
晚上7点，爸爸在看电视，妈妈在上网查资料，小明插上台灯插头准备做作业，他一闭合台灯开关，上述用电器均停止工作，发现干路保险丝熔断了，请你分析，发生这一现象的原因可能是（
）
A.
家中总功率过大
B.
台灯灯头处短路
C.
台灯开关短路
D.
台灯某处断路
7.
小芳家中有40W的节能灯两盏，25W的白炽电灯两盏，150W的彩电一台，650W的洗衣机一台，她家用的电能表允许通过的最大电流为5A，下面说法正确的是
A.
小芳家的用电器同时使用时，总电流大于5A
B.
小芳家的用电器不能同时使用
C.
小芳家再购置一个700W的电饭锅，所有的用电器还可以同时使用
D.
为安全、方便地用电，小芳家应选用电流值稍大于5A就跳闸的空气开关
8.

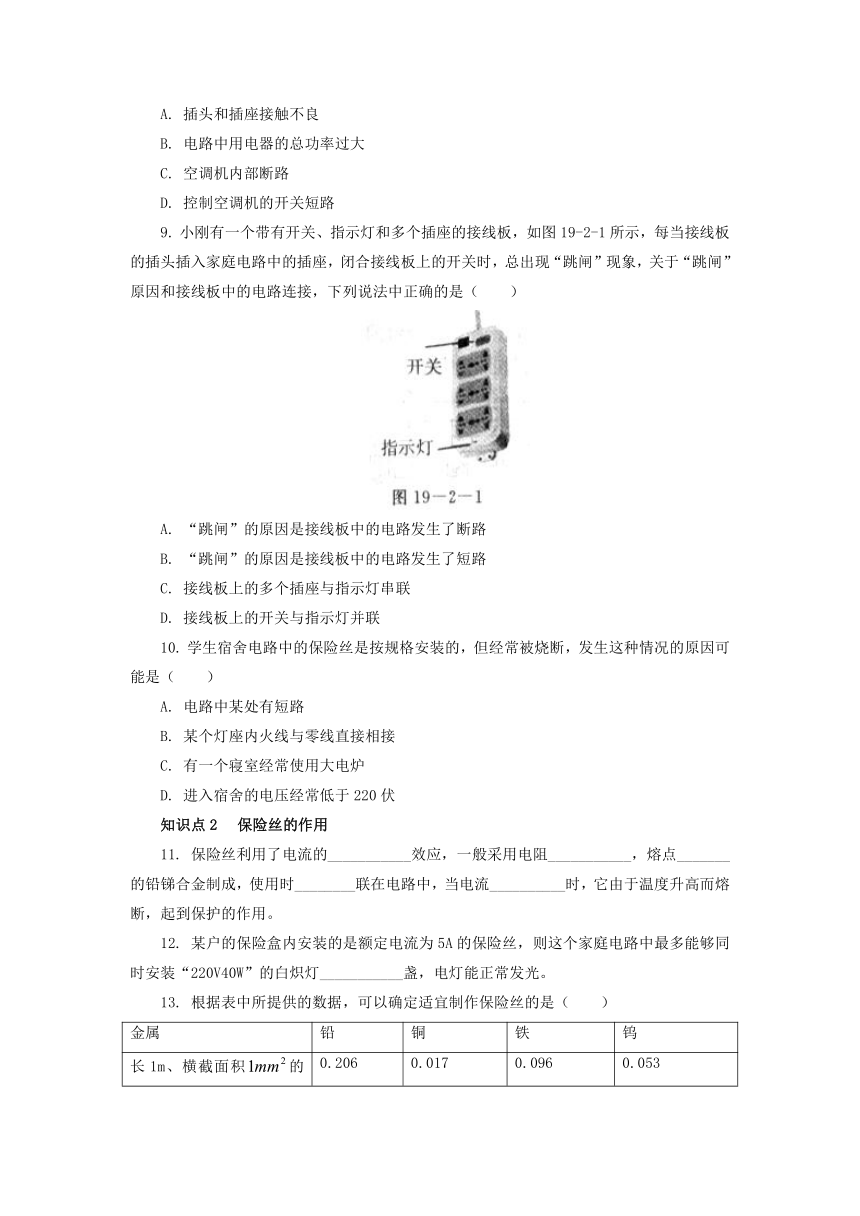

暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了，导致上述故障的原因可能是（
）
A.
插头和插座接触不良
B.
电路中用电器的总功率过大
C.
空调机内部断路
D.
控制空调机的开关短路
9.
小刚有一个带有开关、指示灯和多个插座的接线板，如图19-2-1所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是（
）
A.
“跳闸”的原因是接线板中的电路发生了断路
B.
“跳闸”的原因是接线板中的电路发生了短路
C.
接线板上的多个插座与指示灯串联
D.
接线板上的开关与指示灯并联
10.
学生宿舍电路中的保险丝是按规格安装的，但经常被烧断，发生这种情况的原因可能是（
）
A.
电路中某处有短路
B.
某个灯座内火线与零线直接相接
C.
有一个寝室经常使用大电炉
D.
进入宿舍的电压经常低于220伏
知识点2
保险丝的作用
11.
保险丝利用了电流的___________效应，一般采用电阻___________，熔点_______的铅锑合金制成，使用时________联在电路中，当电流__________时，它由于温度升高而熔断，起到保护的作用。
12.
某户的保险盒内安装的是额定电流为5A的保险丝，则这个家庭电路中最多能够同时安装“220V40W”的白炽灯___________盏，电灯能正常发光。
13.

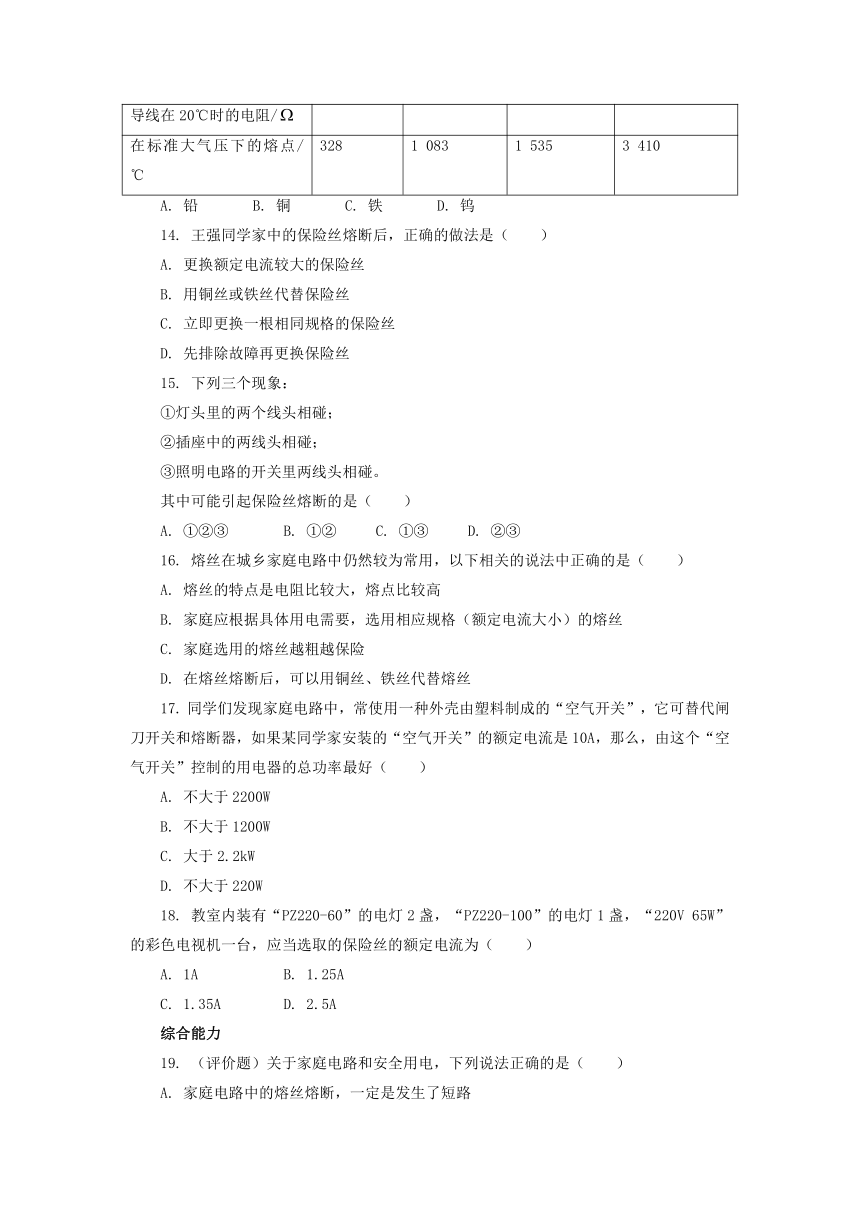

根据表中所提供的数据，可以确定适宜制作保险丝的是（
）
金属
铅
铜
铁
钨
长1m、横截面积的导线在20℃时的电阻/
0.206
0.017
0.096
0.053
在标准大气压下的熔点/℃
328
1
083
1
535
3
410
A.
铅
B.
铜
C.
铁
D.
钨
14.
王强同学家中的保险丝熔断后，正确的做法是（
）
A.
更换额定电流较大的保险丝
B.
用铜丝或铁丝代替保险丝
C.
立即更换一根相同规格的保险丝
D.
先排除故障再更换保险丝
15.
下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰。
其中可能引起保险丝熔断的是（
）
A.
①②③
B.
①②
C.
①③
D.
②③
16.
熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（
）
A.
熔丝的特点是电阻比较大，熔点比较高
B.
家庭应根据具体用电需要，选用相应规格（额定电流大小）的熔丝
C.
家庭选用的熔丝越粗越保险
D.
在熔丝熔断后，可以用铜丝、铁丝代替熔丝
17.
同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么，由这个“空气开关”控制的用电器的总功率最好（
）
A.
不大于2200W
B.
不大于1200W
C.
大于2.2kW
D.
不大于220W
18.
教室内装有“PZ220-60”的电灯2盏，“PZ220-100”的电灯1盏，“220V
65W”的彩色电视机一台，应当选取的保险丝的额定电流为（
）
A.
1A
B.
1.25A
C.
1.35A
D.
2.5A
综合能力
19.

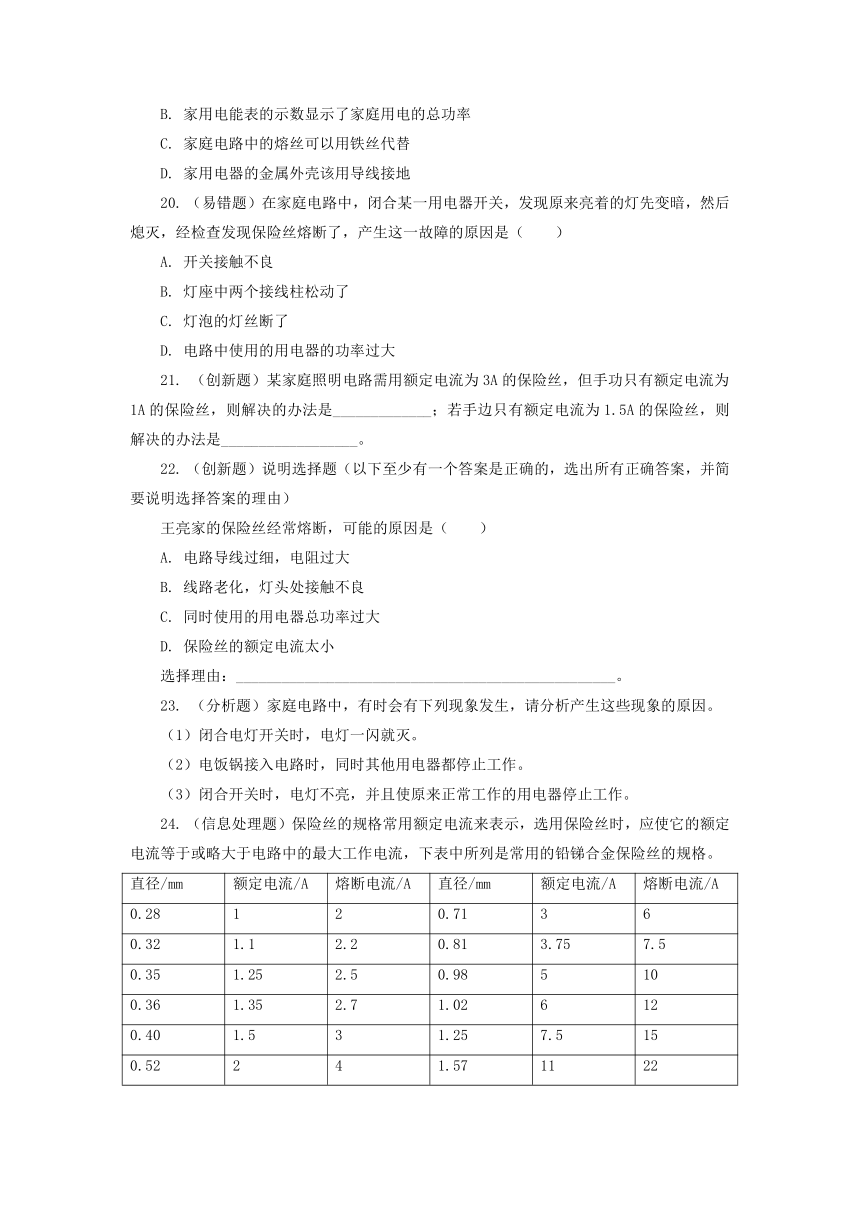

（评价题）关于家庭电路和安全用电，下列说法正确的是（
）
A.
家庭电路中的熔丝熔断，一定是发生了短路
B.
家用电能表的示数显示了家庭用电的总功率
C.
家庭电路中的熔丝可以用铁丝代替
D.
家用电器的金属外壳该用导线接地
20.
（易错题）在家庭电路中，闭合某一用电器开关，发现原来亮着的灯先变暗，然后熄灭，经检查发现保险丝熔断了，产生这一故障的原因是（
）
A.
开关接触不良
B.
灯座中两个接线柱松动了
C.
灯泡的灯丝断了
D.
电路中使用的用电器的功率过大
21.
（创新题）某家庭照明电路需用额定电流为3A的保险丝，但手功只有额定电流为1A的保险丝，则解决的办法是_____________；若手边只有额定电流为1.5A的保险丝，则解决的办法是__________________。
22.
（创新题）说明选择题（以下至少有一个答案是正确的，选出所有正确答案，并简要说明选择答案的理由）
王亮家的保险丝经常熔断，可能的原因是（
）
A.
电路导线过细，电阻过大
B.
线路老化，灯头处接触不良
C.
同时使用的用电器总功率过大
D.
保险丝的额定电流太小
选择理由：__________________________________________________。
23.
（分析题）家庭电路中，有时会有下列现象发生，请分析产生这些现象的原因。
（1）闭合电灯开关时，电灯一闪就灭。
（2）电饭锅接入电路时，同时其他用电器都停止工作。
（3）闭合开关时，电灯不亮，并且使原来正常工作的用电器停止工作。
24.
（信息处理题）保险丝的规格常用额定电流来表示，选用保险丝时，应使它的额定电流等于或略大于电路中的最大工作电流，下表中所列是常用的铅锑合金保险丝的规格。
直径/mm
额定电流/A
熔断电流/A
直径/mm
额定电流/A
熔断电流/A
0.28
1
2
0.71
3
6
0.32
1.1
2.2
0.81
3.75
7.5
0.35
1.25
2.5
0.98
5
10
0.36
1.35
2.7
1.02
6
12
0.40
1.5
3
1.25
7.5
15
0.52
2
4
1.57
11
22
0.54
2.25
4.5
1.75
12.5
25
0.60
2.5
5
1.98
15
30
（1）由表中的数据你能得到哪些有关保险丝的知识。（写出两条）
A.
__________________________；
B.
__________________________。
（2）小华家照明电路中有“PZ220-40”的电灯4盏，功率为60W的电风扇1台，1000W的电热水器1个，请你帮他选择一种规格正确的保险丝。
经典考题
25.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作，检查发现台灯的灯丝完好，用试电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电，你认为故障原因是（
）
A.
进户线火线断开
B.
进户线零线断开
C.
台灯短路
D.
用电器总功率过大
26.自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器，小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（
）
A.
电压太低
B.
同时用了太多用电器
C.
某条线路开路
D.
用电器金属外壳没有接地
27.近年来，我国城乡许多地区进行了供电线路改造，改造的内容之一就是把电线换成更粗的，使它的电阻____________，电流在导线上产生的热量______________，在线路改造时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将____________。
28.某栏目曾播放过一段公益广告（如图19-2-2），图中的电视机与其他用电器是________联连接的，通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_________，根据焦耳定律可知，干路上的电流产生过多的__________，使导线的温度急剧升高，从而烧杯插座和干路的导线，容易引起火灾。
29.小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
（1）如图19-2-3所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A
250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些，他又查看了其他家用电器的三脚插头，也是这种情况，它比其他两脚稍长一些有什么好处？
参考答案
1．短路
过大
2．短路
解析：在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大。
3．电流
热量
4．用电器消耗多少电能
切断
0.4
5．C
解析：A、B项都属于电路断路，电路中没有电流，保险丝不会熔断；开关短路相当于开关闭合，保险丝不会熔断；灯座短路，会造成电路电流过大，保险丝熔断，故选C。
6．B
解析：台灯的功率较小，因此家庭电路中增加一个台灯不会使总功率过大，故A不合题意，台灯灯头处短路，会使电路短路，电路中电流过大，保险丝熔断，B符合题意，台灯开关短路，相当于开关闭合，台灯始终是亮的，C不合题意，台灯断路，台灯不亮，但不会影响其他用电器，D不合题意，故选B。
7．D
解析：小芳家的用电器的总功率为930W，同时使用时，总电流小于5A，再购置一个700W的电饭锅，所有用电器的总功率大于1100W，不能同时使用。
8．B
解析：熔丝断了的原因是电路中的电流过大，选项A、C会使电路断路，不会引起电流过大，故A、C不可能；选项D中开关短路对电路中的电流没有影响，D不可能；因该同学家中新装了空调机，故可能是用电器的总功率过大，B正确。
9．B
解析：“跳闸”的原因是接线板中的电路发生了短路，造成电路电流过大，而不是电路断路，故A错误，B正确；接线板上的多个插座与指示灯互不影响，所以它们是并联的，故C错误；接线板上的开关与指示灯应该是串联的，故D错误。
10．C
解析：保险丝被烧断，是由于电路中电流过大，电路中电流过大的原因有两个：一是电路某处发生短路；二是电路中用电器总功率过大，短路引起电路中电流过大是持续性的，在这种情况下，保险丝一装上立即就被烧断，如果是由于电路中接有大功率的用电器，只有这个用电器工作时，电路中电流才会过大，也只有在这个时候保险丝才会被烧断。
11.
热
较大
较低
串
过大
12.
27
13.
A
14．D
15．B
解析：①灯头里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断，②插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断，③照明电路的开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会使保险丝熔断，故选B。
16．B
17．A
解析：。
18．C
解析：选择保险丝时应该选用额定电流稍大于电路中总电流的保险丝，如选用额定电流小的保险丝，在通电时，保险丝会熔断，使电路中的用电器无法正常工作，如果选择额定电流过大的保险丝，会在用电器发生故障，电路中电流过大时仍无法断开电路，可能发生火灾事故。由题意知，电路中的总功率为，故电路中的总电流，故应选C。
19．D
解析：家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路中用电器的总功率过大，故A错误；家用电能表的示数显示了家庭用电器消耗的总电能，故B错误；用铁丝代替保险丝后，家庭电路中电流过大时，保险丝不能自动熔断切断电路，起不到保护作用，故C错误；家用电器的金属外壳该用导线接地，防止漏电时造成触电事故，D正确。
20．D
解析：保险丝熔断的原因有两个：一是短路，二是用电器总功率过大，若是前者保险丝会立即熔断，若是后者保险丝会缓慢地熔断。
21．把1A的保险丝3根拧在一起，把2根1.5A的保险丝拧在一起
解析：将3根1A的保险丝拧在一起接入电路，相当于3根保险丝并联，故电路中的电流为3根保险丝中的电流之和，即为3A；同理可将2根1．5
A的保险丝拧在一起。
22．CD
①电路中正确选择了保险丝，如果同时使用的用电器功率过大，由P=UI可知，U一定，电路中的电流会超过电路中的正常工作电流，导致保险丝熔断，因此选C②如果保险丝选择不当，额定电流小于电路正常工作电流，就会导致保险丝熔断，因此选D。
解析：保险丝熔断的原因有两个：一是短路，二是用电器的总功率过大，这二者都会使电路中的电流过大，超过保险丝的额定电流而使保险丝熔断，如果保险丝本身额定电流太小，电路正常工作时，也会使保险丝熔断。
23．（1）闭合电灯开关的瞬间，由于灯丝的温度较低，电阻较小，在电压不变的条件下，通过灯丝的电流较大，灯泡的实际功率很大，灯丝容易被烧断，电灯一闪就灭。
（2）电饭锅接入电路后，电路的总功率增大，电路的电流增大，保险丝熔断，电饭锅停止工作，同时其他用电器也停止工作。
（3）闭合开关时，电灯不亮，使原来正常工作的用电器停止工作的原因是电灯电路短路，使保险丝熔断。
24.
（1）保险丝的直径越大，额定电流和熔断电流越大
保险丝的熔断电流是额定电流的2倍。
（2）小华家照明电路中的最大正常工作电流，，选取直径为1.02mm，额定电流为6A的保险丝。
25．A
26．B
27．变小
减少
增大
解析：导线横截面积变粗，导线的电阻减小；根据焦耳定律知电流产生的热量跟电阻成正比，电阻减小，电流产生的热量也减少；电能表处在干路上，额定电流增大，用电器的总功率也增大。
28．并
过大
热量
解析：因为家庭电路中各用电器之间既可以单独工作又互不影响，因此图中电视机与其他用电器间的连接方式为并联，家庭电路中电压为220V，由P=UI可知，当总功率过大时，引起干路电流过大，根据焦耳定律可知，电流过大时，干路导线会产生过多的热量，使导线温度升高，容易引起火灾。
29．（1）“10
A”表示允许通过的最大电流是10
A。
（2）它比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
