19.1家庭电路同步练习 2021-2022学年人教版物理九年级全一册（有答案）

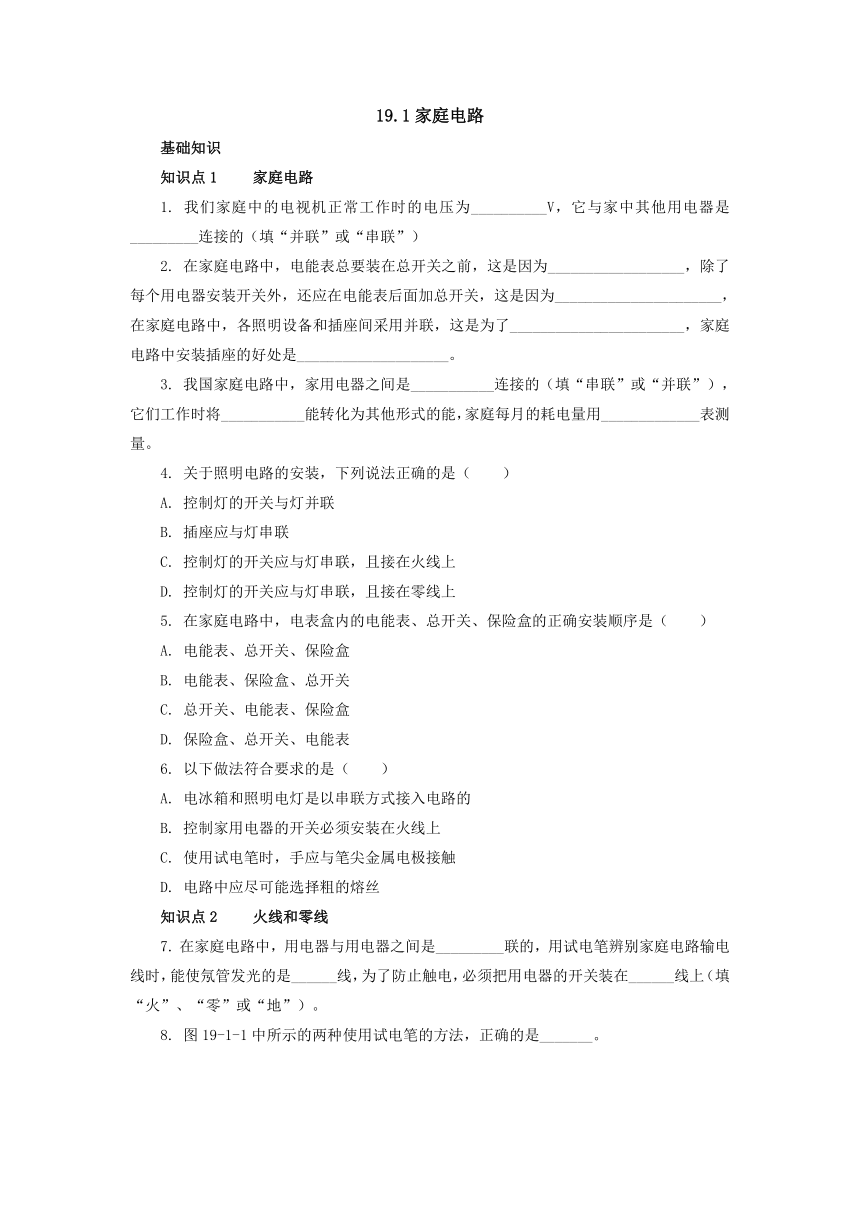

19.1家庭电路
基础知识
知识点1
家庭电路
1.
我们家庭中的电视机正常工作时的电压为__________V，它与家中其他用电器是_________连接的（填“并联”或“串联”）
2.
在家庭电路中，电能表总要装在总开关之前，这是因为__________________，除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______________________，在家庭电路中，各照明设备和插座间采用并联，这是为了_______________________，家庭电路中安装插座的好处是____________________。
3.
我国家庭电路中，家用电器之间是___________连接的（填“串联”或“并联”），它们工作时将___________能转化为其他形式的能，家庭每月的耗电量用_____________表测量。
4.
关于照明电路的安装，下列说法正确的是（
）
A.
控制灯的开关与灯并联
B.
插座应与灯串联
C.
控制灯的开关应与灯串联，且接在火线上
D.
控制灯的开关应与灯串联，且接在零线上
5.
在家庭电路中，电表盒内的电能表、总开关、保险盒的正确安装顺序是（
）
A.
电能表、总开关、保险盒
B.
电能表、保险盒、总开关
C.
总开关、电能表、保险盒
D.
保险盒、总开关、电能表
6.
以下做法符合要求的是（
）
A.
电冰箱和照明电灯是以串联方式接入电路的
B.
控制家用电器的开关必须安装在火线上
C.
使用试电笔时，手应与笔尖金属电极接触
D.
电路中应尽可能选择粗的熔丝
知识点2
火线和零线
7.
在家庭电路中，用电器与用电器之间是_________联的，用试电笔辨别家庭电路输电线时，能使氖管发光的是______线，为了防止触电，必须把用电器的开关装在______线上（填“火”、“零”或“地”）。
8.

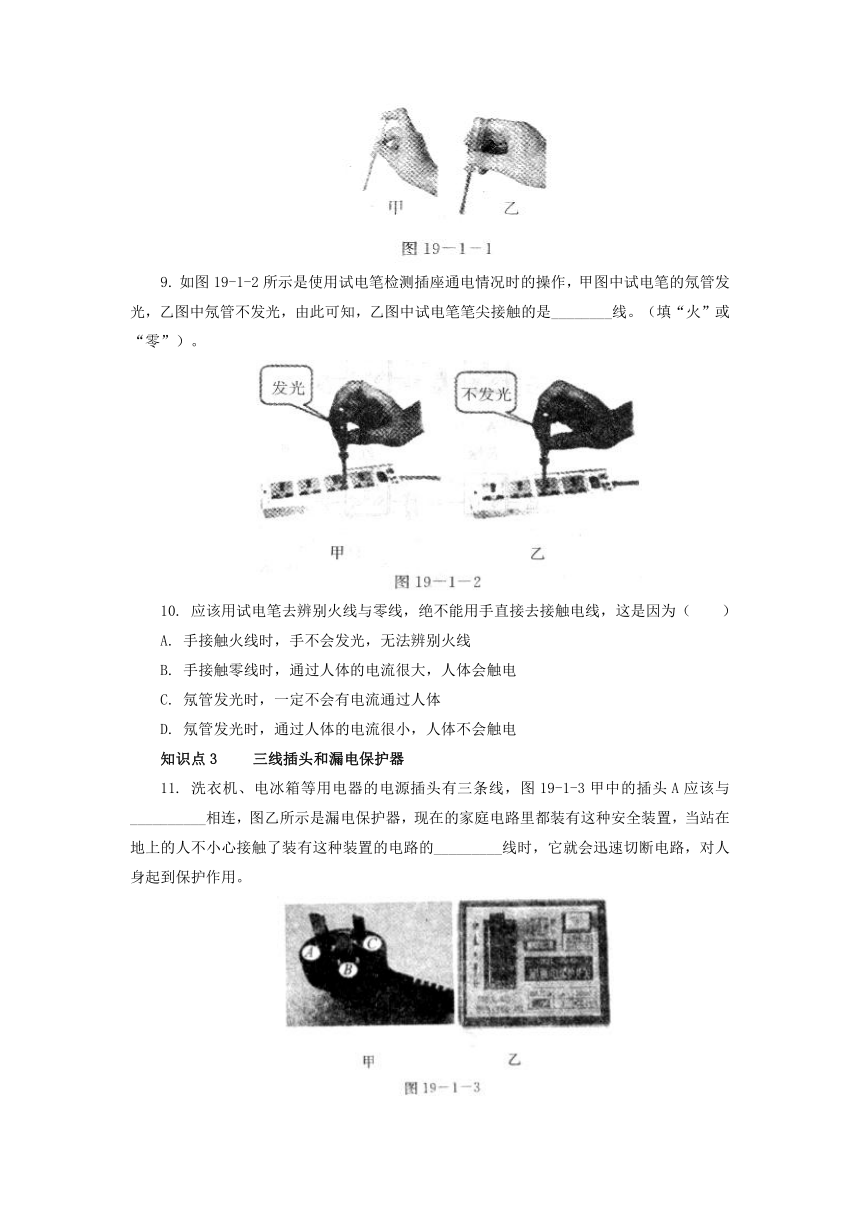

图19-1-1中所示的两种使用试电笔的方法，正确的是_______。
9.
如图19-1-2所示是使用试电笔检测插座通电情况时的操作，甲图中试电笔的氖管发光，乙图中氖管不发光，由此可知，乙图中试电笔笔尖接触的是________线。（填“火”或“零”）。
10.
应该用试电笔去辨别火线与零线，绝不能用手直接去接触电线，这是因为（
）
A.
手接触火线时，手不会发光，无法辨别火线
B.
手接触零线时，通过人体的电流很大，人体会触电
C.
氖管发光时，一定不会有电流通过人体
D.
氖管发光时，通过人体的电流很小，人体不会触电
知识点3
三线插头和漏电保护器
11.
洗衣机、电冰箱等用电器的电源插头有三条线，图19-1-3甲中的插头A应该与__________相连，图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的_________线时，它就会迅速切断电路，对人身起到保护作用。
12.

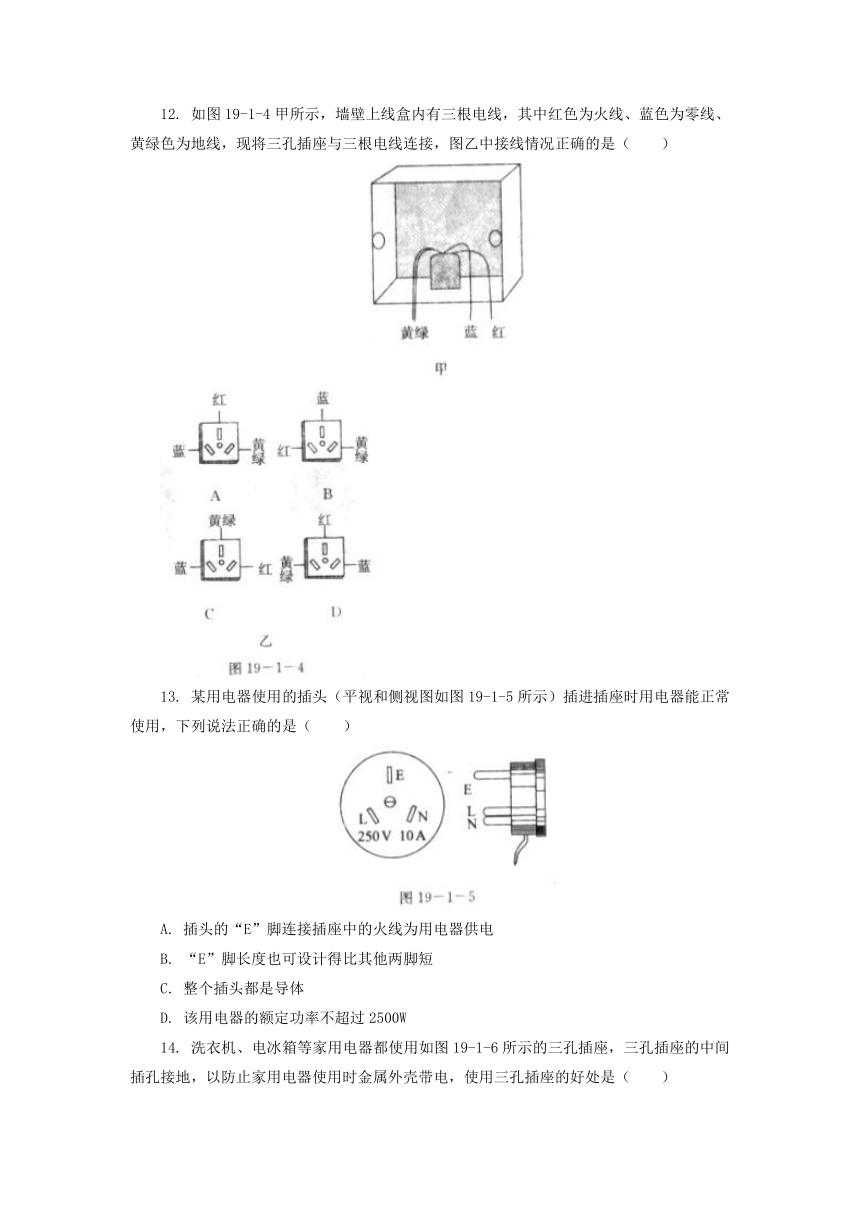

如图19-1-4甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图乙中接线情况正确的是（
）
13.
某用电器使用的插头（平视和侧视图如图19-1-5所示）插进插座时用电器能正常使用，下列说法正确的是（
）
A.
插头的“E”脚连接插座中的火线为用电器供电
B.
“E”脚长度也可设计得比其他两脚短
C.
整个插头都是导体
D.
该用电器的额定功率不超过2500W
14.

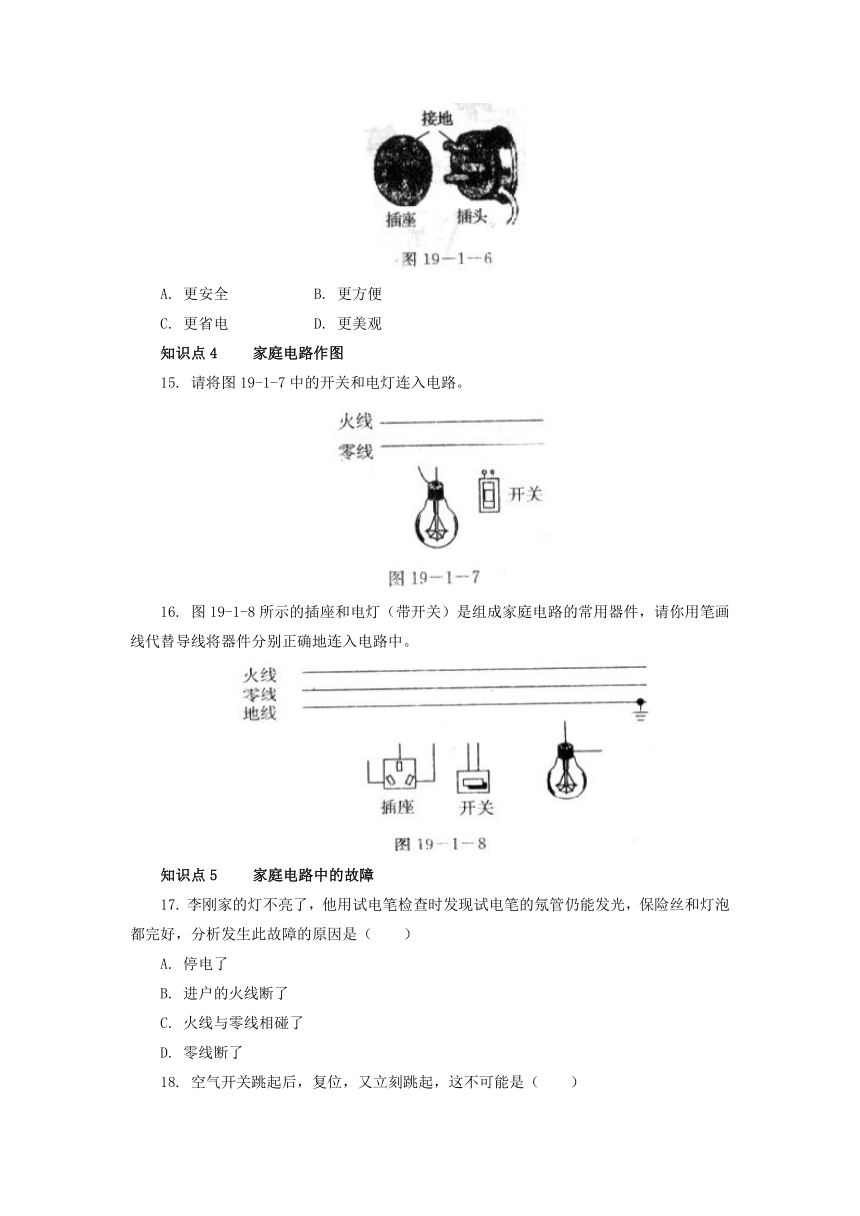

洗衣机、电冰箱等家用电器都使用如图19-1-6所示的三孔插座，三孔插座的中间插孔接地，以防止家用电器使用时金属外壳带电，使用三孔插座的好处是（
）
A.
更安全
B.
更方便
C.
更省电
D.
更美观
知识点4
家庭电路作图
15.
请将图19-1-7中的开关和电灯连入电路。
16.
图19-1-8所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确地连入电路中。
知识点5
家庭电路中的故障
17.
李刚家的灯不亮了，他用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是（
）
A.
停电了
B.
进户的火线断了
C.
火线与零线相碰了
D.
零线断了
18.
空气开关跳起后，复位，又立刻跳起，这不可能是（
）
A.
电路中有短路现象
B.
电路中出现了断路现象
C.
插座中的两个线头相碰
D.
空气开关的额定电流过小
19.
某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮，为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发光；用试电笔插入书桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光，关于台灯不亮的原因。下列说法正确的是（
）
A.
进户线火线断了
B.
进户线零线断了
C.
书桌边的插座与火线断开
D.
书桌边的插座与零线断开
综合能力
20.
（评价题）某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图19-1-9所示，如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（
）
A.
甲、乙、丙、丁都正常工作
B.
只有乙、丙、丁正常工作
C.
只有丙、丁正常工作
D.
只有丙正常工作
21.
（易错题）图19-1-10所示的家庭电路中，有两个器件连接错误，它们是（
）
A.
闸刀开关和带开关的灯泡
B.
带开关的灯泡和带熔丝的两孔插座
C.
带开关的灯泡和三孔插座
D.
闸刀开关和三孔插座
22.
电工师傅常用一只额定电压为22V的灯泡（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图19-1-11所示，当S闭合后，再分别闭合、、（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（填“短路”、“断路”或“正常”）。
（1）不亮，说明该支路______________。
（2）正常发光，说明该支路____________。
（3）发光呈暗红色，说明该支路_____________。
经典考题
23.家庭电路的火线与零线之间的电压为______V，考虑到用电安全，家庭电路中一般还接有_____________线。
24.图19-1-12为家庭电路的组成，其中接入①的用电器和②为________联，②和③为_______联。
25.某家庭电路的组成如图19-1-13所示，下列说法正确的是（
）
A.
图中的三个插座是串联的
B.
控制灯泡的开关要接在零线与灯泡之间
C.
彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D.
有金属外壳的家用电器必须使用三孔插座，以确保安全
26.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间，某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将图中的电路连接完整。
参考答案
1.
220
并联
解析：家庭电路中的电压是220V，所以电视机正常工作的电压为220V，它与家中其他用电器是并联的。
2．电能表装在总开关前面可以测量用户所有用电设备所消耗的电能
总开关在维修电路或遇到其他情况时，可以及时切断电路防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压
加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等
3．并联
电
电能
解析：家用电器的额定电压是220V，为了能正常工作，且用电器之间互不影响，各用电器之间应是并联的，用电器工作时，将电能转化为其他形式的能，家庭每月的耗电量用电能表测量。
4．C
解析：家庭电路中，开关应与用电器串联，且接在火线上，插座与各用电器并联，故正确的答案是C。
5．A
6．B
解析：家庭电路中的用电器都是并联的，故选项A错误；控制用电器的开关与用电器串联且安装在火线上，故选项B正确；使用试电笔时，手应与笔尾的金属体接触，不能与笔尖金属电极接触，故选项C错误；应根据电路中允许通过的最大电流，选择合适规格的保险丝，故选项D错误。
7．并
火
火
解析：家庭电路中，各用电器之间是并联的，这样其中一个电器出现故障时，其余的才不会受影响，试电笔接触火线时，氖管发光，接触零线时，氖管不发光，用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
8．甲
解析：使用试电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体，笔尖无论接触火线还是零线，氖管都不发光，所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线。
9．零
解析：试电笔是用来辨别零线和火线的工具，使用试电笔时，应用手接触笔尾金属体，笔尖接触电线，若氖管不发光，表明试电笔和人体加在零线和大地之间，试电笔接触的是零线；若氖管发光，表明试电笔和人体加在火线和大地之间，试电笔接触的是火线。
10．D
11．用电器金属外壳
火
解析：三线插头最上面的那条线应该与家用电器的金属外壳相连，这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故，如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用。
12．C
解析：插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线，故选C。
13．D
14．A
15．如图所示
解析：开关和灯泡应该串联连接，开关接电源的火线，再接灯泡顶部的接线柱，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线。
16．如图所示
17.
D
18.
B
19．D
解析：若进户线火线断了，台灯不会发光，故A错误，若进户线零线断了，台灯也不会发光，故B错误；书桌边的插座与火线断开，不会使试电笔的氖管发光，故C错误，只有D正确。
20．D
21.
C
解析：家庭电路安装时，应注意开关、保险丝应接在火线上，三孔插座的安装要注意“左零右火中间地”。
22．（1）断路
（2）短路
（3）正常
解析：家庭电路中的灯泡其两端电压为220V时才能正常发光，在电路正常的情况下，接通某一支路，则此支路中的用电器与检验灯泡是串联在一起的，根据串联分压原理，每盏灯都不能正常发光，若检验灯泡正常发光，说明此支路出现短路；若检验灯泡不能正常发光，说明电路正常；若两灯均不亮，说明电路出现断路。
23．220
地
解析：我国家庭电路中火线和零线之间的电压是220V；家庭电路中接有地线，通过三孔插座把用电器和大地相连接，即使内部线路老化导致外壳带了电也会导入大地，不会使人触电发生危险。
24．并
串
解析：由图知①是插座，②是电灯，插座所接的用电器和灯是并联的；②是电灯，③是控制电灯的开关，开关和其控制的电灯是串联的。
25．D
解析：家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的，因此三个插座之间都是并联的，故A选项错误，控制灯泡的开关应该接在火线和灯之间，故B选项错误，小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯仍然可以发光，故C选项错误；有金属外壳的家用电器必须使用三孔插座，故D选项正确。
26．如图所示
解析：两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联时互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进入，电灯都能接通电源发光”，所以两开关应并联
