17.2欧姆定律同步练习 2021-2022学年人教版物理九年级全一册（有答案）

17.2欧姆定律

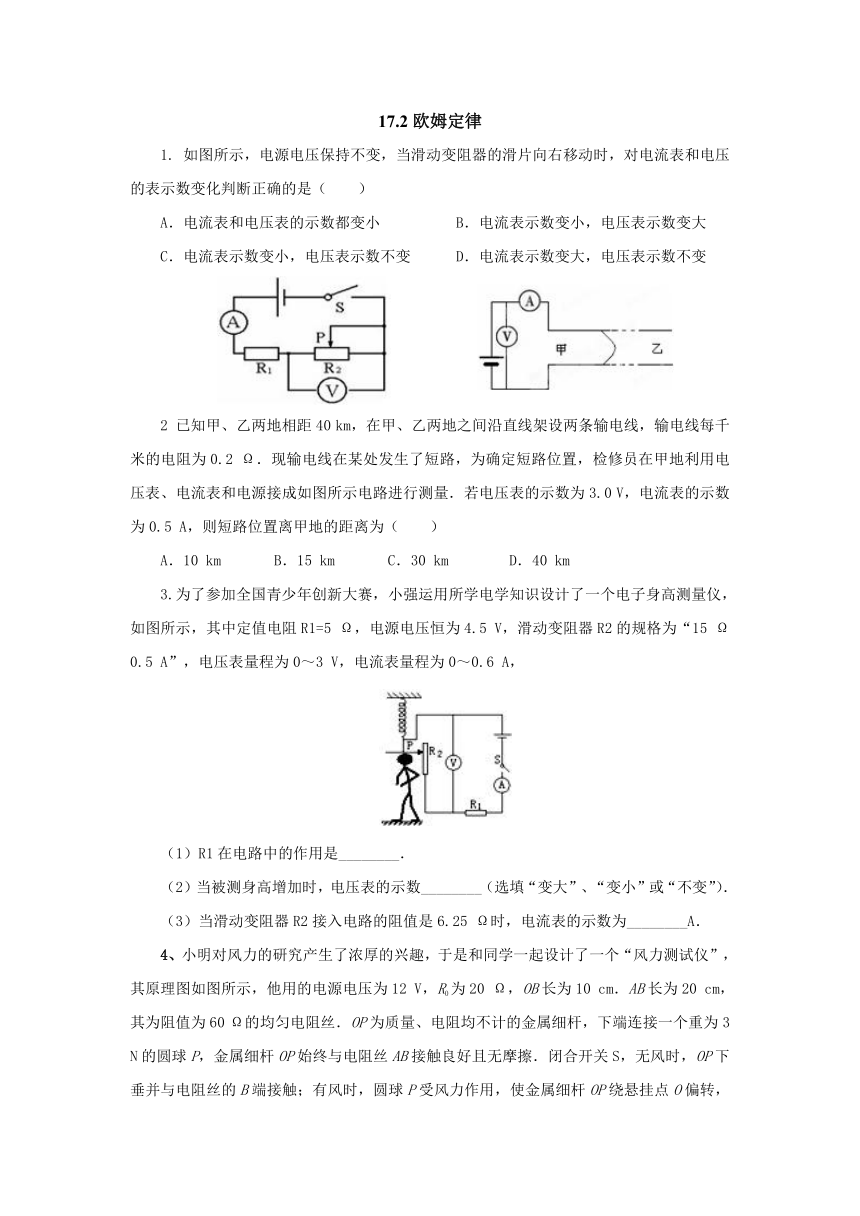

1.
如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示数变化判断正确的是（　　）
A．电流表和电压表的示数都变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数不变
D．电流表示数变大，电压表示数不变
2
已知甲、乙两地相距40
km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电阻为0.2
Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．若电压表的示数为3.0
V，电流表的示数为0.5
A，则短路位置离甲地的距离为（　　）
A．10
km
B．15
km
C．30
km
D．40
km
3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5
Ω，电源电压恒为4.5
V，滑动变阻器R2的规格为“15
Ω
0.5
A”，电压表量程为0～3
V，电流表量程为0～0.6
A，
（1）R1在电路中的作用是________．
（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．
（3）当滑动变阻器R2接入电路的阻值是6.25
Ω时，电流表的示数为________A．

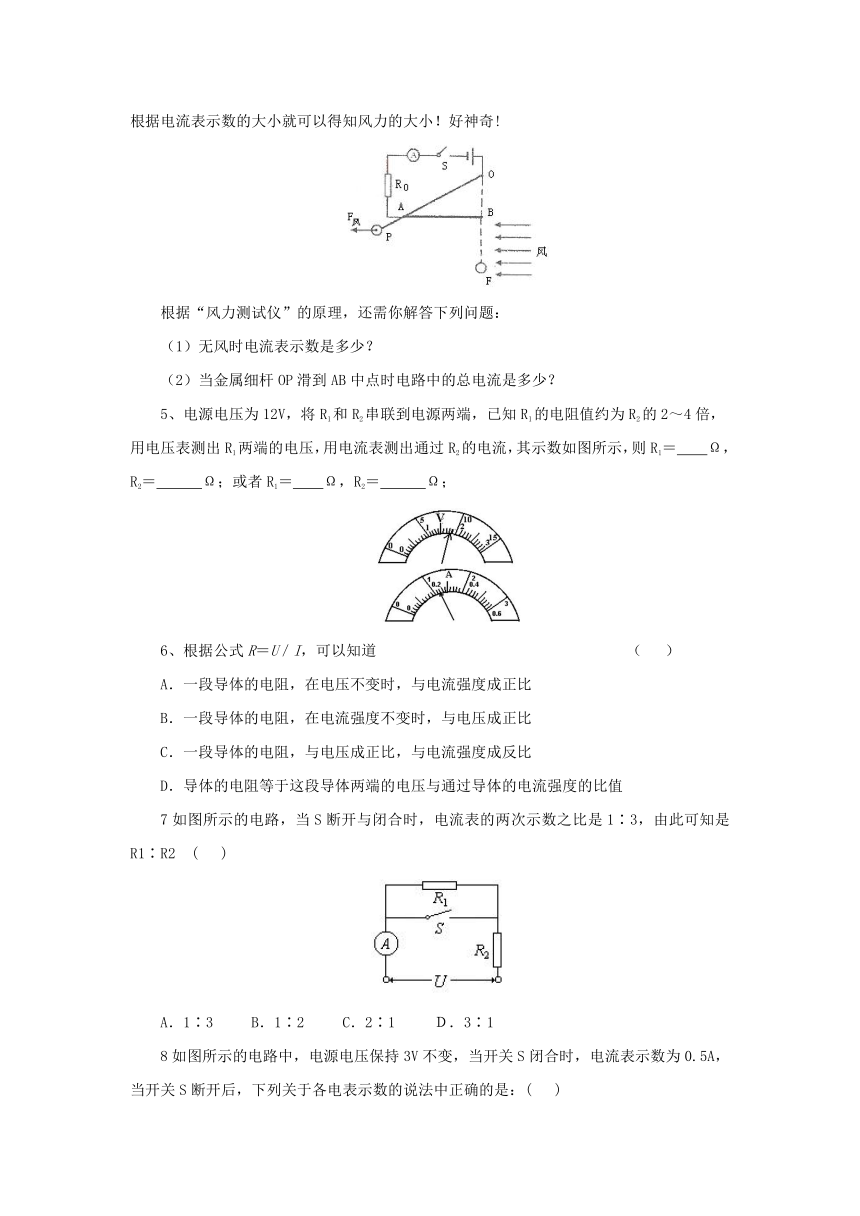

4、小明对风力的研究产生了浓厚的兴趣，于是和同学一起设计了一个“风力测试仪”，其原理图如图所示，他用的电源电压为12
V，R0为20
Ω，OB长为10
cm．AB长为20
cm，其为阻值为60
Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为3
N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的大小就可以得知风力的大小！好神奇!
根据“风力测试仪”的原理，还需你解答下列问题：
（1）无风时电流表示数是多少？
（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？
5、电源电压为12V，将R1和R2串联到电源两端，已知R1的电阻值约为R2的2～4倍，用电压表测出R1两端的电压，用电流表测出通过R2的电流，其示数如图所示，则R1＝　　Ω，R2＝　　　Ω；或者R1＝　　Ω，R2＝　　　Ω；
6、根据公式R＝U／I，可以知道
（
）
A．一段导体的电阻，在电压不变时，与电流强度成正比
B．一段导体的电阻，在电流强度不变时，与电压成正比
C．一段导体的电阻，与电压成正比，与电流强度成反比
D．导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值
7如图所示的电路，当S断开与闭合时，电流表的两次示数之比是1∶3，由此可知是R1∶R2
(
)
A．1∶3
B．1∶2
C．2∶1
Ｄ．3∶1
8如图所示的电路中，电源电压保持3V不变，当开关S闭合时，电流表示数为0.5A，当开关S断开后，下列关于各电表示数的说法中正确的是：(
)
A.
电压表和电流表的示数都为零。
B.
电压表示数为0V，电流表示数为0.5A。
C.
电压表示数为3V，电流表示数为0A。
D.
电压表示数为3V，电流那表示数为0.5A。
9、欧姆定律的数学表达式是
，公式中的三个物理量I、U、R的单位分别是
、
、
。
10、用6V的电压加在某导体两端，电流强度为0.3A，其电阻为
，若以3V的电压加在这个导体的两端，其电阻应为
。
11、现有一只工作电压是2.2V，工作电流是0.2A的小灯泡。要使它能正常工作，必须串联一个阻值是
Ω的电阻,
才能接在电压为6V的电池组两端。
参考答案
1.B
2.B
3.
（1）保护电路
（2）变大
（3）0.44、0.15A
0.24A
4、解析：（1）无风时，与串联，电流表示数
；
(2)当金属细杆OP滑到AB中点时，电路中的电流
．
12.5
7.5
2.5
6、D
7、C
8、C
9、I=U/R
安
伏
欧
10、20欧
20欧
11、19
