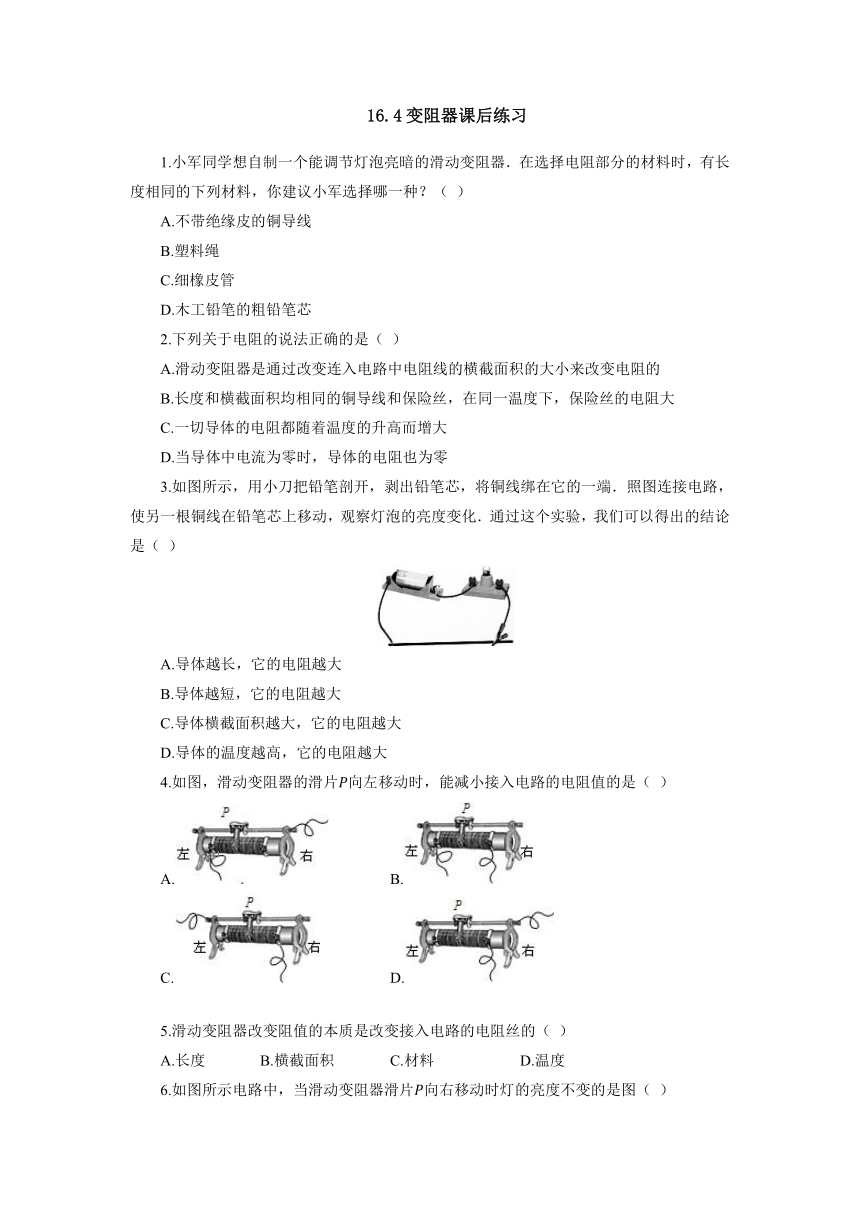

16.4变阻器课后练习
1.小军同学想自制一个能调节灯泡亮暗的滑动变阻器.在选择电阻部分的材料时,有长度相同的下列材料,你建议小军选择哪一种?(

A.不带绝缘皮的铜导线
B.塑料绳
C.细橡皮管
D.木工铅笔的粗铅笔芯
2.下列关于电阻的说法正确的是(

A.滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的
B.长度和横截面积均相同的铜导线和保险丝,在同一温度下,保险丝的电阻大
C.一切导体的电阻都随着温度的升高而增大
D.当导体中电流为零时,导体的电阻也为零
3.如图所示,用小刀把铅笔剖开,剥出铅笔芯,将铜线绑在它的一端.照图连接电路,使另一根铜线在铅笔芯上移动,观察灯泡的亮度变化.通过这个实验,我们可以得出的结论是(

A.导体越长,它的电阻越大
B.导体越短,它的电阻越大
C.导体横截面积越大,它的电阻越大
D.导体的温度越高,它的电阻越大
4.如图,滑动变阻器的滑片向左移动时,能减小接入电路的电阻值的是(

A.
B.
C.
D.
5.滑动变阻器改变阻值的本质是改变接入电路的电阻丝的(

A.长度
B.横截面积
C.材料
D.温度

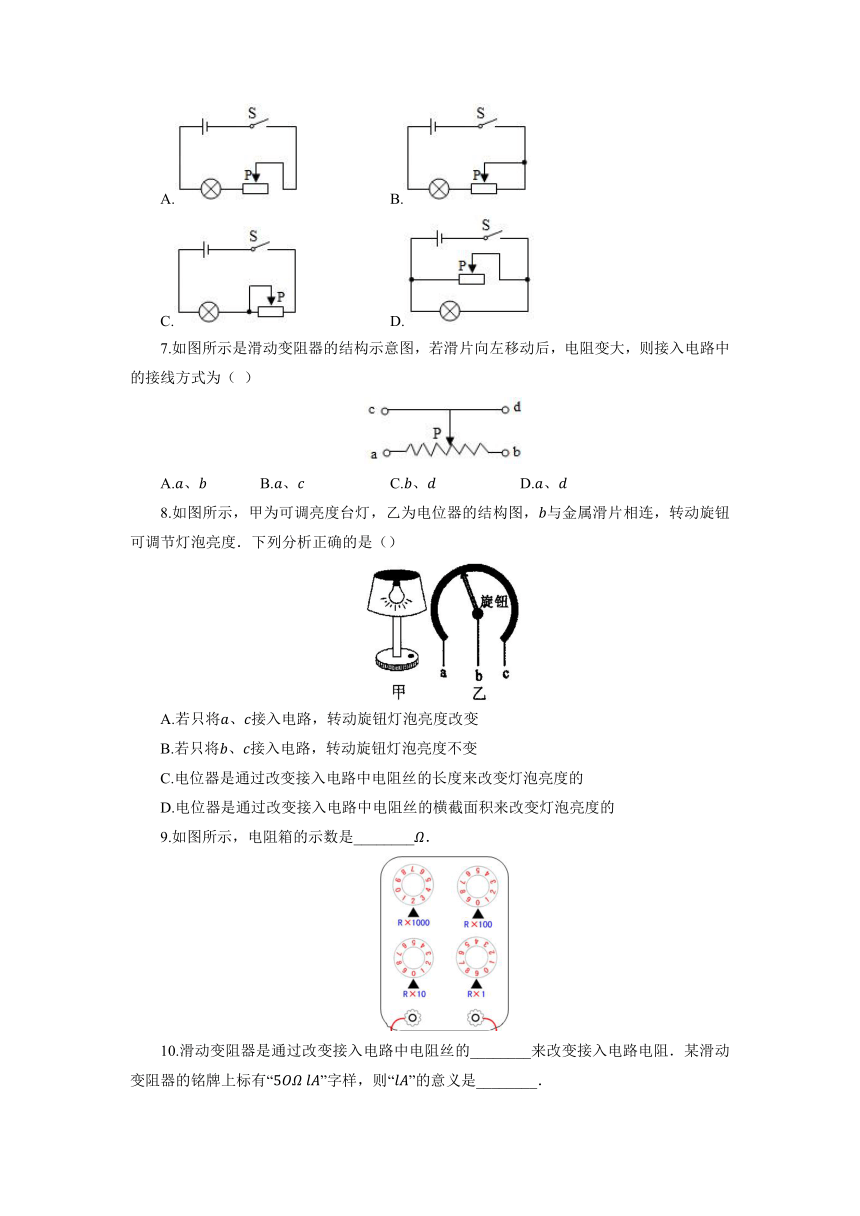

6.如图所示电路中,当滑动变阻器滑片向右移动时灯的亮度不变的是图(

A.
B.
C.
D.
7.如图所示是滑动变阻器的结构示意图,若滑片向左移动后,电阻变大,则接入电路中的接线方式为(

A.、
B.、
C.、
D.、
8.如图所示,甲为可调亮度台灯,乙为电位器的结构图,与金属滑片相连,转动旋钮可调节灯泡亮度.下列分析正确的是()
A.若只将、接入电路,转动旋钮灯泡亮度改变
B.若只将、接入电路,转动旋钮灯泡亮度不变
C.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
9.如图所示,电阻箱的示数是________.
10.滑动变阻器是通过改变接入电路中电阻丝的________来改变接入电路电阻.某滑动变阻器的铭牌上标有“ ”字样,则“”的意义是________.
11.如图是物理实验中经常用到的滑动变阻器.将它连入电路,移动滑片,可以改变连入电路中的电阻值,此变阻器是通过改变电阻丝的________ 来改变电阻的大小.如果将图示的变阻器连入电路,使滑片向右移动时连入电路的电阻值变小,应将________两点接入电路中.
参考答案
1.D
2.B
3.A
4.A
5.A
6.D
7.C
8.C
9.
10.长度,该滑动变阻器允许通过的最大电流是安培
11.长度,、
