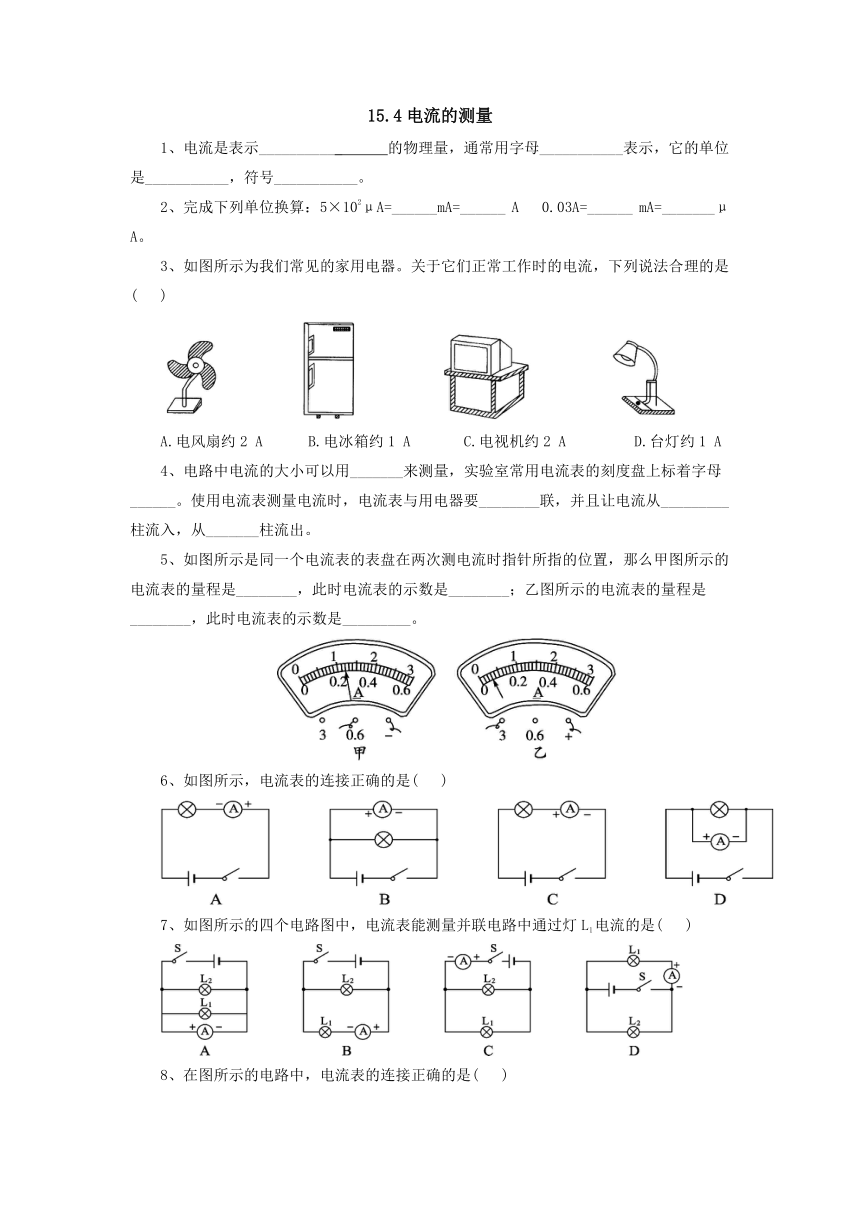

15.4电流的测量
电流是表示___________
的物理量，通常用字母___________表示，它的单位是___________，符号___________。
2、完成下列单位换算：5×102μA=______mA=______
A
0.03A=______
mA=_______μA。
3、如图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是(
)
A.电风扇约2
A

B.电冰箱约1
A
C.电视机约2
A
D.台灯约1
A
4、电路中电流的大小可以用_______来测量，实验室常用电流表的刻度盘上标着字母______。使用电流表测量电流时，电流表与用电器要________联，并且让电流从_________柱流入，从_______柱流出。
5、如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是________，此时电流表的示数是________；乙图所示的电流表的量程是________，此时电流表的示数是_________。
6、如图所示，电流表的连接正确的是(
)
7、如图所示的四个电路图中，电流表能测量并联电路中通过灯L1电流的是(
)
8、在图所示的电路中，电流表的连接正确的是(
)
9、如图所示的电路中，电流表测量的是(
)
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
10、两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是(
)A.一定是串联
B.一定是并联
C.可能串联，也可能并联
D.无法确定
如图所示的电路，闭合S后，电流表A1、A2的示数分别为I1、I2，各示数间的关系为(
)
12.A.I1＝I2

B.I1>I2
C.I1D.无法确定哪个大
12、甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________
(填“甲灯大”“乙灯大”“一样大”或“无法确定”)。13、小旋使用电流表测电路中的电流，试触时，发现指针不动。在分析原因时，她作出了如下判断，其中可能正确的是(
)
A.电流表的量程选小了
B.电流表的量程选大了
C.电流表的“+”“-”接线柱接反了
D.电路中某处断路
14、某同学为了探究并联电路中干路的电流与各支路电流间的关系，他设计电路如图所示．
（1）根据实物图，在右图方框中画出相应的电路图．
（2）该同学完成电路连接后，在闭合开关S前，发现电流表A1的指针指在“0”刻度线的左边，则故障的原因可能是
．
（3）当闭合开关时，该同学还发现电流表的指针向右偏转，超过了右边最大刻度值，他应该采取的措施是
．
（4）排除一切故障后，该同学闭合开关，电流表A、A1、A2的示数分别为
0.8A、0.3A和0.5A，他在表格中记录数据后，下一步应该做的是
．
（5）根据上述的数据分析，可得出的结论是
．
答案
1.电流强弱
I
安培
A
2.0.5
0.0005
30
30000
3.B
4.电流表
A
串
正
负
5.0--0.6A
0.24A
0---3A
0.3A
6.C
7.D
8.C
9.B
10.C
11.B
12.一样大
13.D
14.使用电流表前没有调零
断开开关，选取较大的量程
断开开关
并联电路干路程电流等于各支路电流之各
