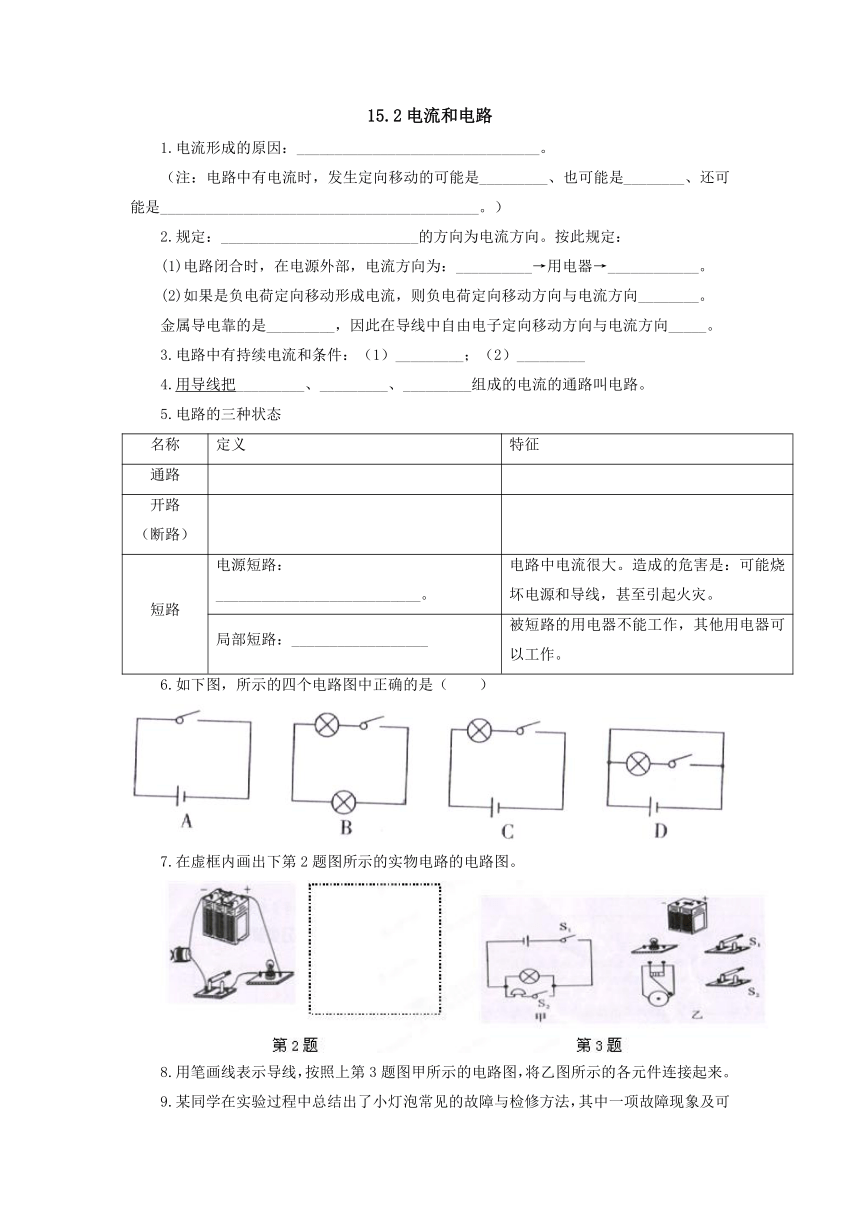

15.2电流和电路
1.电流形成的原因：________________________________。
（注：电路中有电流时，发生定向移动的可能是_________、也可能是________、还可能是__________________________________________。）
2.规定：__________________________的方向为电流方向。按此规定：
(1)电路闭合时，在电源外部，电流方向为：__________→用电器→____________。
(2)如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________。
金属导电靠的是_________，因此在导线中自由电子定向移动方向与电流方向_____。
3.电路中有持续电流和条件：（1）_________；（2）_________
4.用导线把_________、_________、_________组成的电流的通路叫电路。
5.电路的三种状态
名称
定义
特征
通路
开路（断路）
短路
电源短路：___________________________。
电路中电流很大。造成的危害是：可能烧坏电源和导线，甚至引起火灾。
局部短路：__________________
被短路的用电器不能工作，其他用电器可以工作。
6.如下图，所示的四个电路图中正确的是（
）
7.在虚框内画出下第2题图所示的实物电路的电路图。
8.用笔画线表示导线，按照上第3题图甲所示的电路图，将乙图所示的各元件连接起来。
9.某同学在实验过程中总结出了小灯泡常见的故障与检修方法，其中一项故障现象及可能原因与检修方法如下表所示：
故障现象
可能原因
检修方法
灯泡不亮
1.灯泡的灯丝断了
换新灯泡
2.灯头内的接线断了
换新导线并接好
3.灯头、开关等处的接线松动，造成接触不良
检查加固
学习了电路组成后，该同学将可能造成上述故障现象的原因，概括成一个原因，这个原因是_____________________。
10.如下图所示的电路图与右边的实物图一致的是（
）
11.一种声光报警器的电路图如下图所示，闭合开关S1和S2后，会出现的现象是（
）
A.灯亮，铃响
B.灯亮，铃不响
C.灯不亮，铃响
D.灯不亮，铃不响
12.电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为（
）
A.从阴极射线管到荧屏
B.从荧屏到阴极射线管
C.同时有电流
D.无法判断
答案：
1.电荷的定向移动
正电荷
负电荷
正负电荷同时向相反方向发生定向移动
2.正电荷定向移动
电源正极
电源负极
相反
自由电子
相反
3.有电源
电路是通路
4.电源、用电器、开关
5
名称
定义
特征
通路
处处连通的电路
电路中有电流，用电器工作。
开路（断路）
某处断开的电路（包括开关断开、导线断裂、用电器与导线连接处接触不良、用电器内部的断线等情况）
电路中无电流，用电器不工作。
短路
电源短路：直接用导线把电源的两极连接起来，电流不经过用电器的电路。
电路中电流很大。造成的危害是：可能烧坏电源和导线，甚至引起火灾。
局部短路：在多个用电器的电路中，某用电器两端用导线直接相连接的电路。
被短路的用电器不能工作，其他用电器可以工作。
6.C
7.略
9.断路
10.A
11.B
12.B
