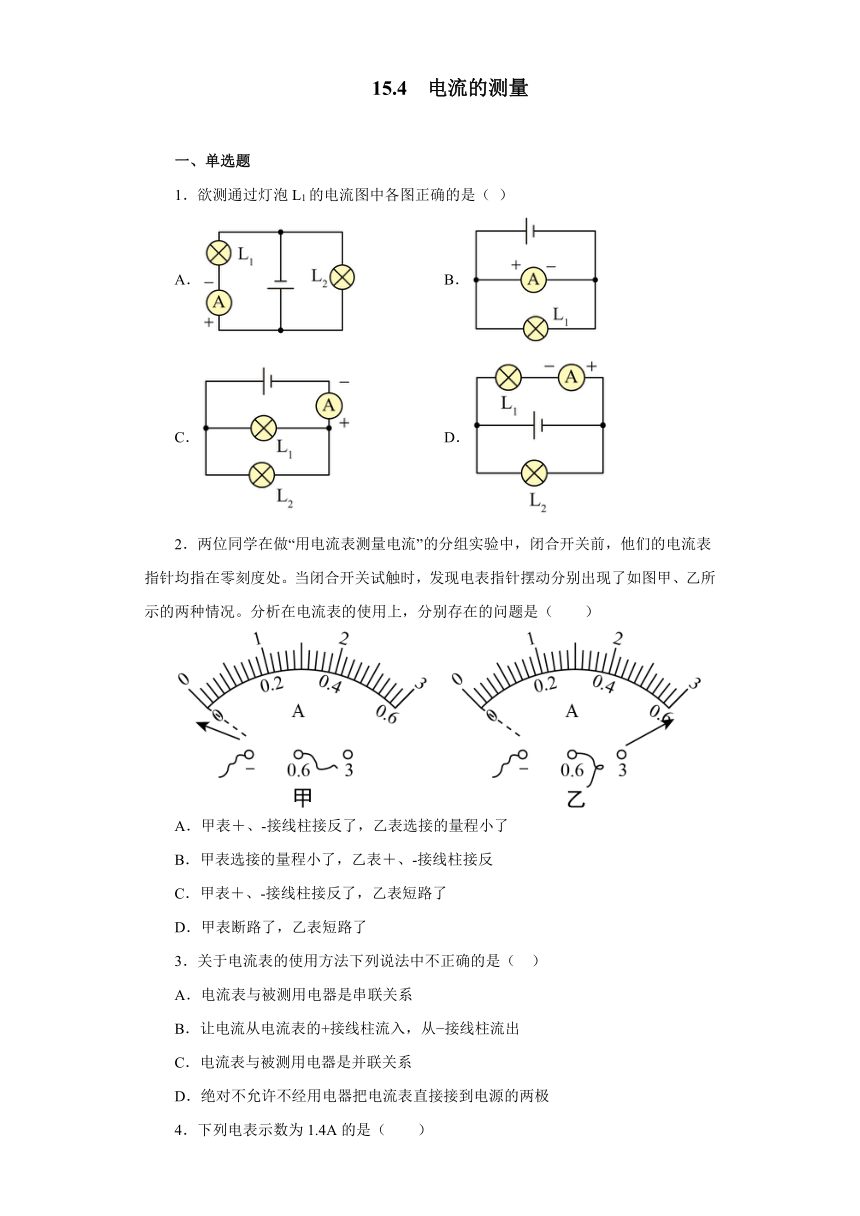

15.4电流的测量同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.4
电流的测量
一、单选题
1．欲测通过灯泡L1的电流图中各图正确的是（
）
A．
B．
C．
D．
2．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（　　）
A．甲表＋、-接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
3．关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
4．下列电表示数为1.4A的是（　　）
A．
B．
C．
D．
5．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
6．一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（　　）
A．指针摆动角度变小
B．指针摆动角度偏大，有可能损坏电流表
C．指针向相反的方向摆动
D．指针不动
二、填空题
7．观察如图所示的实物电路图，电流表测量的是通过灯______的电流（选填“L1”或“L2”），请更改一根导线的连接，使电流表可以测量干路电流______（请在需要删除的导线上打×，并用铅笔连接新的导线，在答题纸上作答，电流表选用0~0.6A的量程）。
8．小东同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表指针均指在零刻度处，当闭合开关试触时，发现所测电流值略为大于电流表的量程，则小东观察到电流表指针摆动情况如图______（选填“甲”，或“乙”，或“丙”）；如果小东观察到电流表指针摆动情况如图甲，说明电流表______。
9．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
10．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为_____。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为_____。如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_____A。
11．小红想测量手电筒灯泡中的电流，她准备使用0-0.6A和0-3A两个量程的电流表，为了安全，她应先选用________量程进行试触，发现电流表的指针偏转得很小，为了精确，她应该改用_______量程。
12．如图所示的电路，电流表要和被测用电器
_____
联；当开关S闭合后，电流表测量的是通过
_____
（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是
_____
。
13．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
14．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为___________A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是___________A或___________A。
三、作图题
15．如图甲所示的电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1的电流，并在乙虚线方框内画出对应的电路图．
16．李明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接（灯L2的电流估计为）。
四、实验题
17．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端，当导线a、b
分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如甲图所示。
(1)
此时，电流是从导线
_____
（填“a”或“b”）流入电流表；
(2)
为了增大指针的偏转角度从而减小读数误差，应将导线b与标有“
____
”的接线柱相连；
(3)
纠正错误之后,电流表指针如乙图所示,则读数为
_____
A；
(4)
电流表指针摆动如丙图所示，原因是
___________
。
18．某同学使用电流表测量通过某一灯泡的电流的实验。
(1)在连接电路的过程中，下列几点要求中没有必要的是（______）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接电流表、开关、灯泡，最后连到电池的负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则测量时产生这种现象的原因：______。
(3)该同学为了完成实验，下一步应该采取的措施是：________。
参考答案
1．A
2．A
3．C
4．B
5．B
6．C
7．L2
8．丙
正负接线柱接反
9．800
8×105
0.7
7×10-4
0.1
10．电流表的正负接线柱接反了被测电流超过了电流表的量程0.9
11．
0A-3A
0A-0.6A
12．串
L2
0.28A
13．电流表；
0～0.6；0～3；0～0.6A；0.02A
14．0.46
0.26
0.66
15．
16．
17．a；
0.6；
0.32；
电流方向错误，从负接线柱流入。
18．C
电流表所选量程偏小
换用0～3A量程
