2.8、2.9《多用电表的原理 实验：练习使用多用电表》课件（选修3-1）

(共49张PPT)

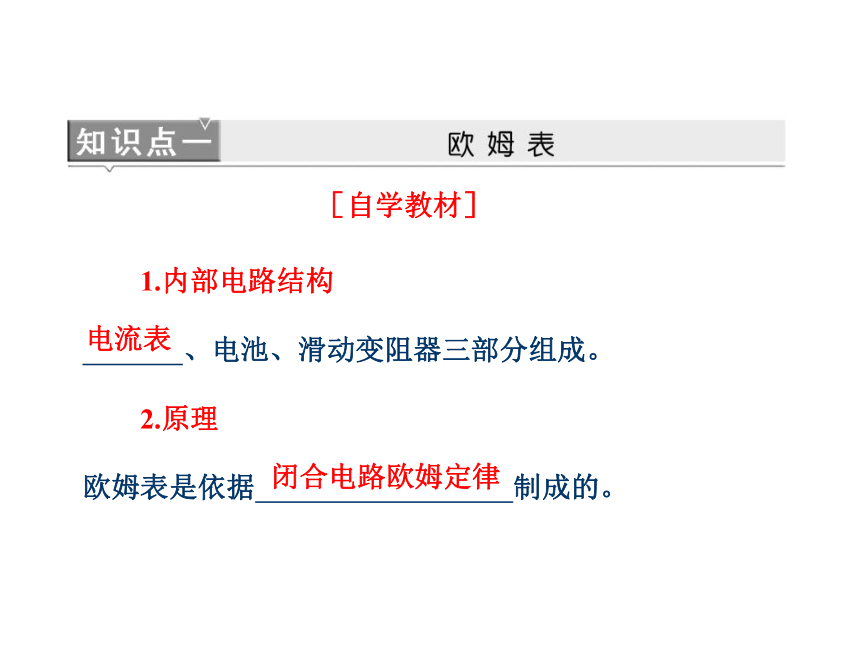

1.内部电路结构
、电池、滑动变阻器三部分组成。
2.原理
欧姆表是依据 制成的。

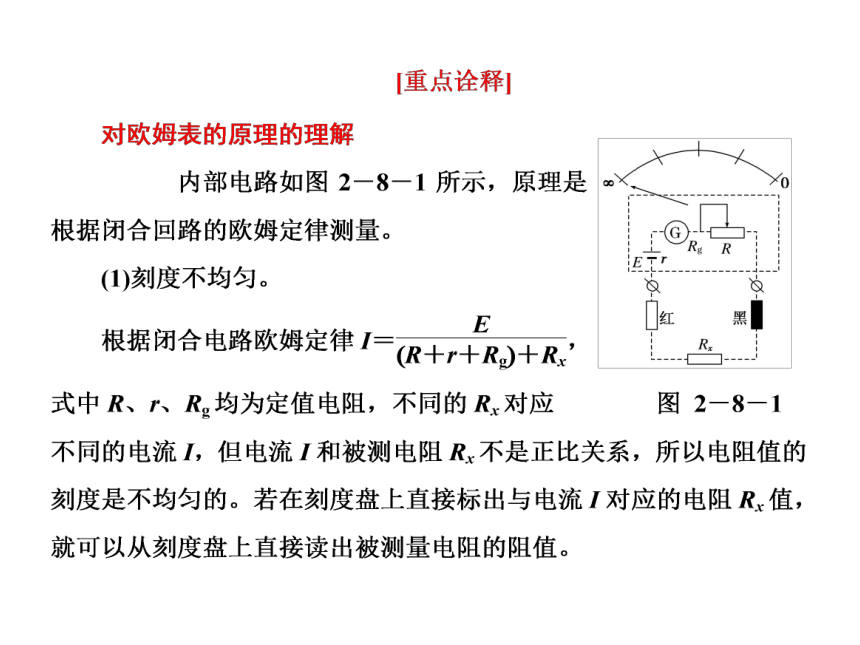

［自学教材］
电流表
闭合电路欧姆定律

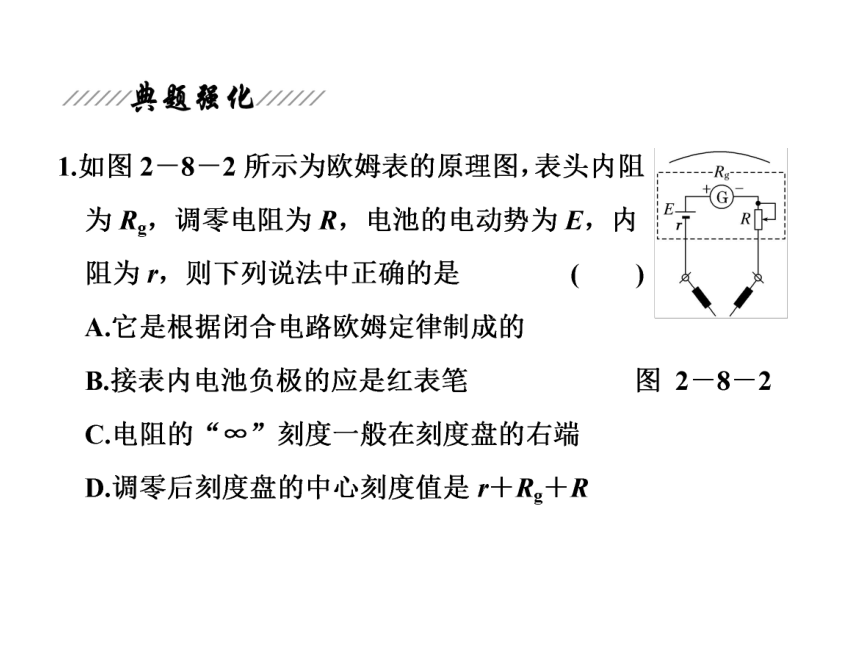

答案： ABD

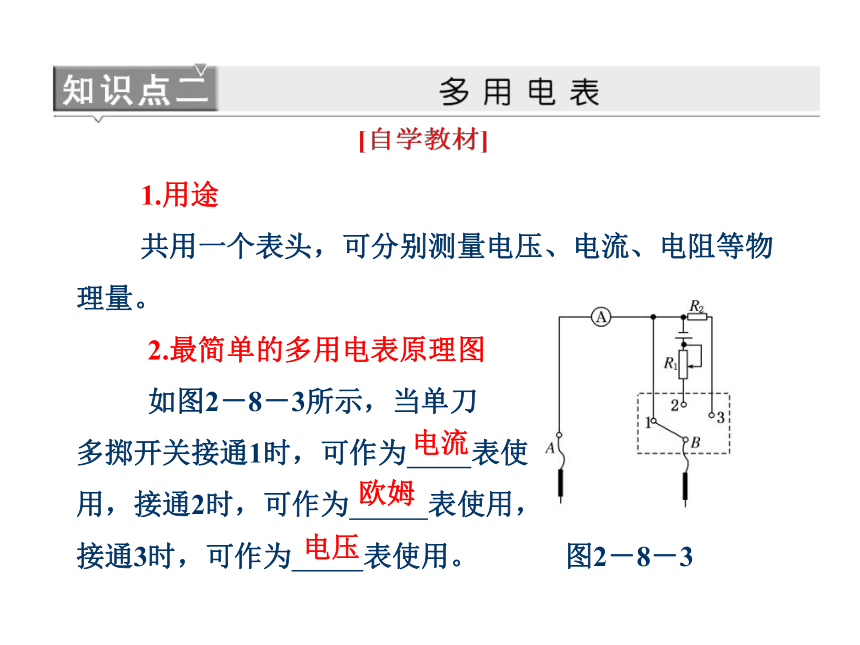

1.用途
共用一个表头，可分别测量电压、电流、电阻等物理量。
2.最简单的多用电表原理图
如图2－8－3所示，当单刀
多掷开关接通1时，可作为 表使
用，接通2时，可作为 表使用，
接通3时，可作为 表使用。 图2－8－3
欧姆
电压
电流

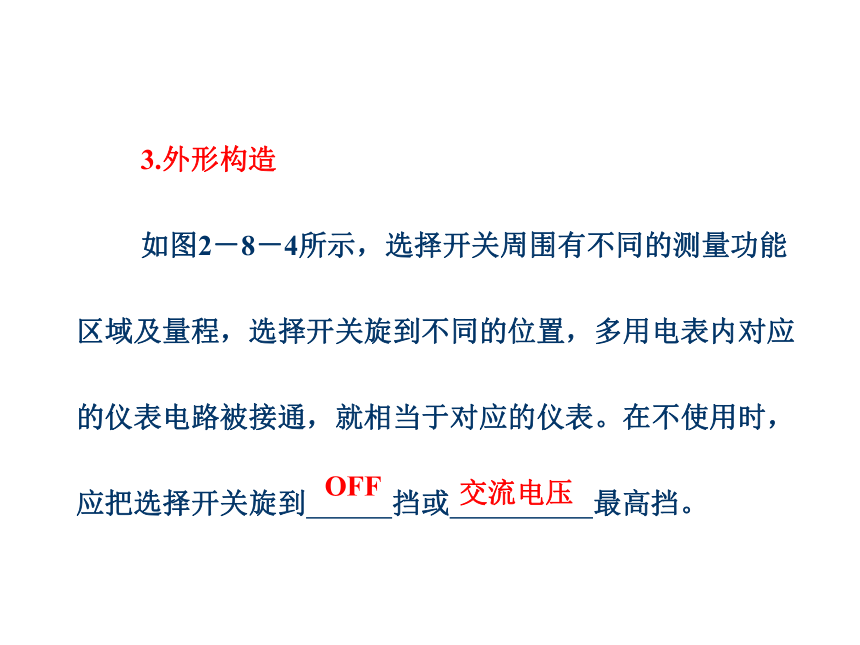

3.外形构造
如图2－8－4所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋到 挡或 最高挡。
OFF
交流电压
图 2－8－4
答案： ABC
1.测电压
(1)选择直流电压挡合适的量程。
(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高。
2.测电流
(1)选择直流电流挡合适的量程。
(2)将被测电路导线卸开一端，把多用表串联在电路中。注意使电流从红表笔流入电表。
(3)读数时，首先要认清刻度盘上的最小刻度。
3.测电阻
(1)要将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。选好量程后，先调零，然后测量。换用不同量程必须重新调零。测量完毕，应把选择开关旋转到OFF挡。
(2)利用欧姆挡测电阻时，指针偏转过大或过小，误差都比较大，应使指针落在刻度盘的中间区域。
判断元件 应用挡位 现象
电源 电压挡 两接线柱正、反接时均无示数，说明无电源
电阻 欧姆挡 两接线柱正、反接时示数相同
二极管 欧姆挡 正接时示数很小，反接时示数很大
电容器 欧姆挡 指针先指“0 Ω”后逐渐增大到“∞”，且越来越慢
电感线圈 欧姆挡 示数由“∞”逐渐减小到某一较小固定示数
答案： (1)量程为0～10 mA的直流电流　(2)量程为0～50 V的直流电压　(3)电阻，其大小等于读数×100　(4)①换挡位×1 k　②将表笔短接重新进行欧姆调零　③将电阻与其他元件断开后可进行测量　(5)红　正
[答案]　 (1)cabe　3×104　(2)AC
[答案]　 (1)①B　②a　③D　(2)①断开　②D
[答案]　见解析
