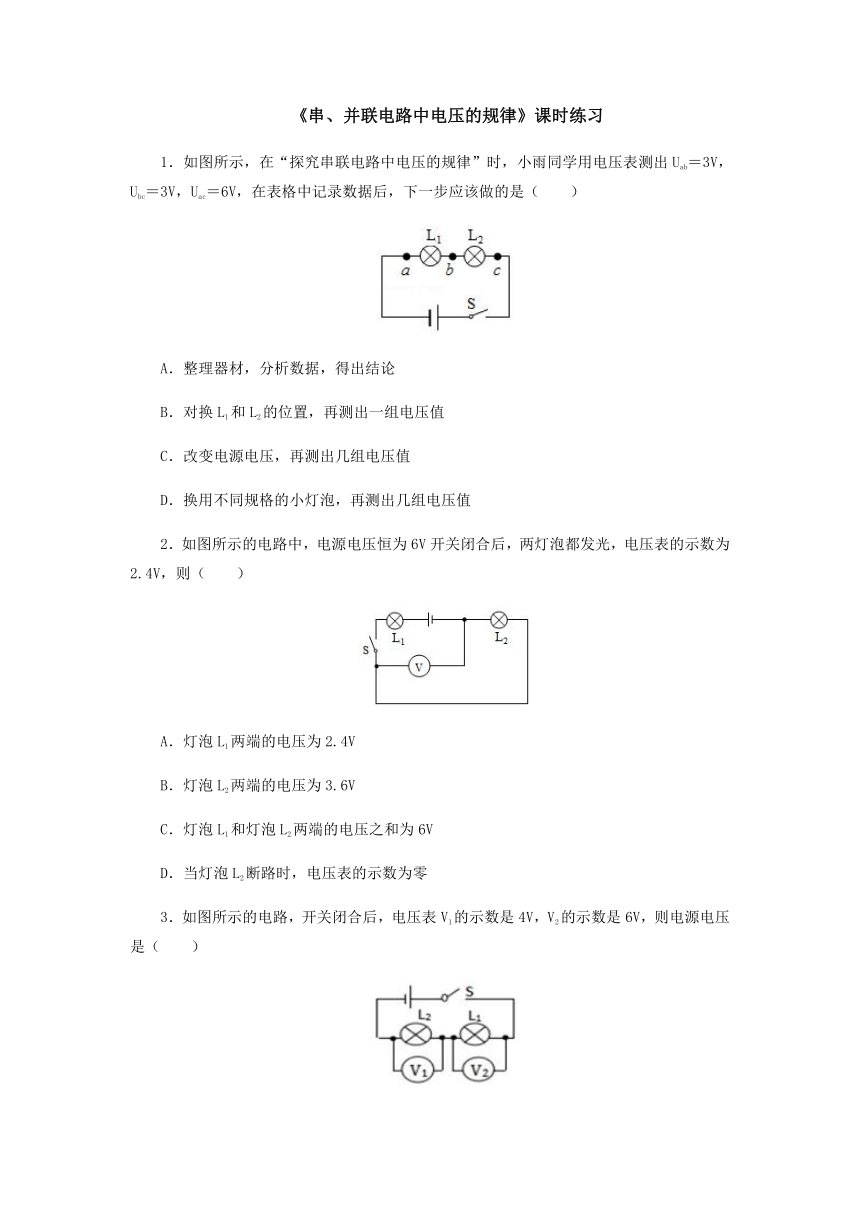

《串、并联电路中电压的规律》课时练习
1．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
2．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（　　）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
3．如图所示的电路，开关闭合后，电压表V1的示数是4V，V2的示数是6V，则电源电压是（　　）
A．4V
B．6V
C．8V
D．10V

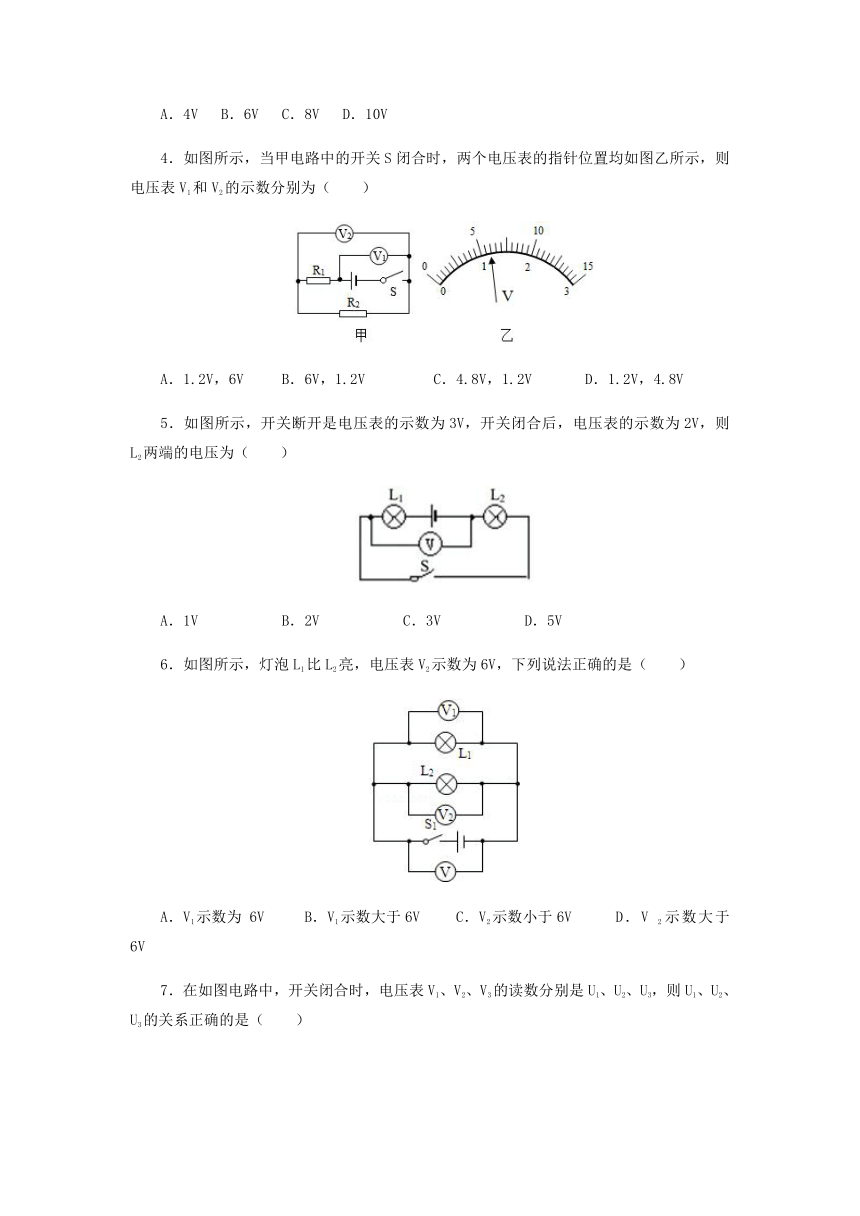

4．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电压表V1和V2的示数分别为（　　）
A．1.2V，6V
B．6V，1.2V
C．4.8V，1.2V
D．1.2V，4.8V
5．如图所示，开关断开是电压表的示数为3V，开关闭合后，电压表的示数为2V，则L2两端的电压为（　　）
A．1V
B．2V
C．3V
D．5V
6．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数为
6V
B．V1示数大于6V
C．V2示数小于6V
D．V
2示数大于6V

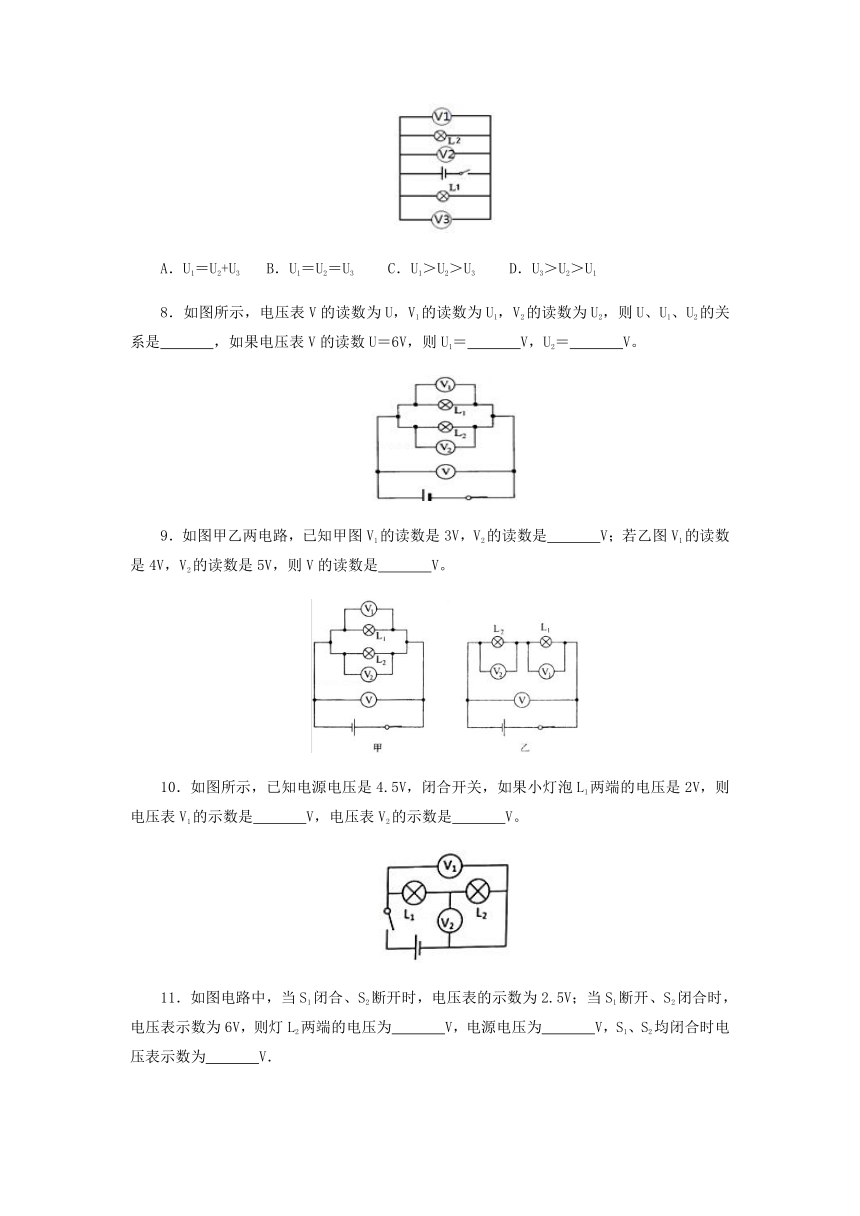

7．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（　　）
A．U1＝U2+U3
B．U1＝U2＝U3
C．U1＞U2＞U3
D．U3＞U2＞U1
8．如图所示，电压表V的读数为U，V1的读数为U1，V2的读数为U2，则U、U1、U2的关系是　
　，如果电压表V的读数U＝6V，则U1＝　
　V，U2＝　
　V。
9．如图甲乙两电路，已知甲图V1的读数是3V，V2的读数是　
　V；若乙图V1的读数是4V，V2的读数是5V，则V的读数是　
　V。
10．如图所示，已知电源电压是4.5V，闭合开关，如果小灯泡L1两端的电压是2V，则电压表V1的示数是　
　V，电压表V2的示数是　
　V。
11．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端的电压为　
　V，电源电压为　
　V，S1、S2均闭合时电压表示数为　
　V．
12．为了探究串联电路的电压规律，小林和实验小组的小伙伴设计了如图所示的电路进行实验。
试验次数
U1/V
U2/V
U/V
1
2.3
0.7
3.0
2
2.0
1.0
3.0
3
1.7
1.3
3.0
（1）在连接电路时，开关应处于　
　状态。
（2）实验中应选择规格　
　（填“相同”或“不相同”）的灯泡。
（3）用电压表分别测出L1和L2两端电压及串联总电压分别记为U1、U2、U，经过多次实验，得到的数据记录在下表中。分析实验数据，可得到串联电路的电压规律是　
　。（用公式写出）
（4）为了进行多次实验，小林采用了更换不同规格的小灯泡继续实验的方法进行验证，你还可以采用的方法是：　
　；而本次进行多次实验的主要目的是　
　（填“寻找普遍规律”或“减小实验误差”）。
参考答案
1．D【解析】用电压表测出ab、bc、ac两端的电压分别为为出Uab＝3V，Ubc＝3V，Uac＝6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。
2．C【解析】A、由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压U2＝2.4V；故A错误；B、已知电源电压恒为6V，根据串联分压的特点可知，灯泡L1的电压：U1＝U﹣U2＝6V﹣2.4V＝3.6V，故B错误。C、根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，故C正确；D、当灯泡L2断路时，电压表测量电源电压，则示数为6V，故D错误。
3．D【解析】由图知，两灯泡串联，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，因为两灯泡两端的电压之和等于电源电压，所以电源电压U＝U1+U2＝4V+6V＝10V。故选D。
4．B【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压；因串联电路中总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V1的量程为0～15V，分度值为0.5V，示数为6V，故ACD错误；电压表V2的量程为0～3V，对应的分度值为0.1V，示数为1.2V，故B正确。
5．B【解析】由电路图可知，开关闭合后，灯L1与L2串联，电压表V测灯L2两端的电压，此时电压表示数是2V，所以L2两端的电压U2＝2V，故B正确。
6．A【解析】根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V。
7．B【解析】由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U＝U1＝U2＝U3。
8．U＝U1＝U2
6
6【解析】由电路图知，两灯并联，电压表V测量电源电压、V1测L1两端的电压、V2测L2两端的电压，由于并联电路各支路两端的电压相等，等于电源电压，所以U、U1、U2的关系是U＝U1＝U2；如果电压表V的读数U＝6V，则U1＝6V，U2＝6V。
9．
3
9【解析】（1）因为并联电路两端电压相等，所以电压表V2的示数等于电压表V1的示数，即为3V；（2）因为串联电路两端电压等于各部分电压之和，所以电压表V的示数等于电压表V1、V2之和，即4V+5V＝9V。
10．4.5
2.5
【解析】由电路图可知，灯泡L1、L2串联，电压表V2测L2两端的电压，电压表V1测电源电压。由题知，电源电压是4.5V，所以电压表V1的示数是4.5V，因为串联电路两端电压等于各部分电压之和，且灯泡L1两端的电压是2V，所以L2两端的电压：U2＝U﹣U1＝4.5V﹣2V＝2.5V，即V2的示数是2.5V。
11．3.5
6
6
12．（1）断开
（2）不相同
（3）U＝U1+U2
（4）改变电源电压继续实验的方法进行验证；寻找普遍规律
