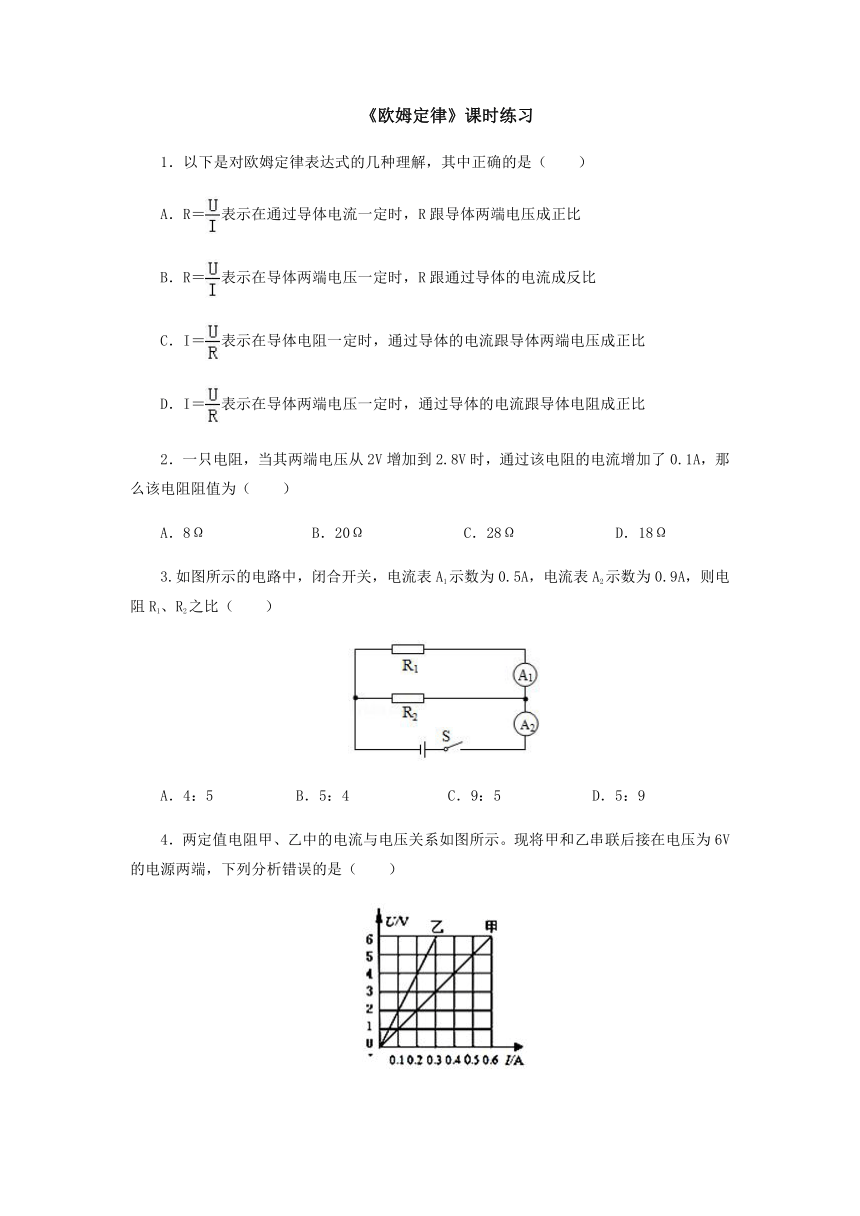

《欧姆定律》课时练习
1.以下是对欧姆定律表达式的几种理解,其中正确的是( )
A.R=表示在通过导体电流一定时,R跟导体两端电压成正比
B.R=表示在导体两端电压一定时,R跟通过导体的电流成反比
C.I=表示在导体电阻一定时,通过导体的电流跟导体两端电压成正比
D.I=表示在导体两端电压一定时,通过导体的电流跟导体电阻成正比
2.一只电阻,当其两端电压从2V增加到2.8V时,通过该电阻的电流增加了0.1A,那么该电阻阻值为( )
A.8Ω
B.20Ω
C.28Ω
D.18Ω
3.如图所示的电路中,闭合开关,电流表A1示数为0.5A,电流表A2示数为0.9A,则电阻R1、R2之比( )
A.4:5
B.5:4
C.9:5
D.5:9
4.两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端,下列分析错误的是( )

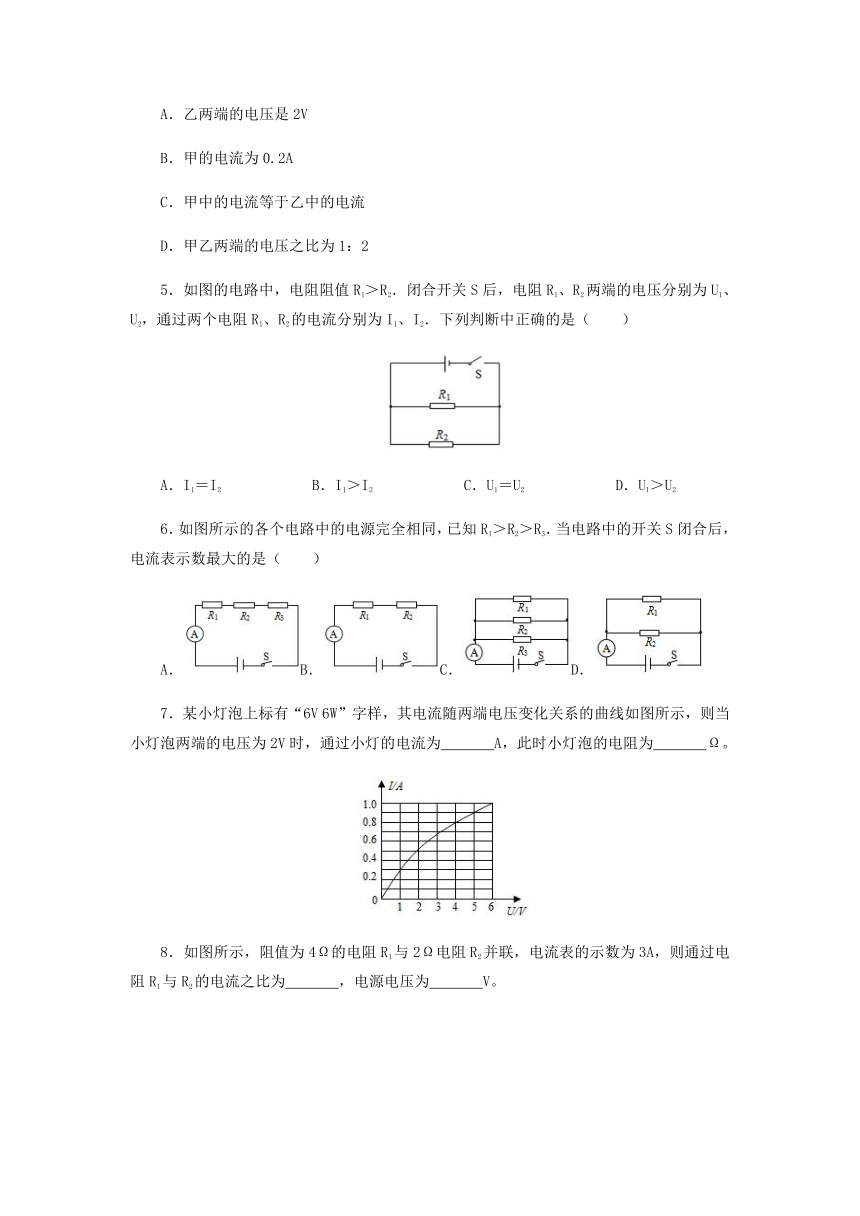

A.乙两端的电压是2V
B.甲的电流为0.2A
C.甲中的电流等于乙中的电流
D.甲乙两端的电压之比为1:2
5.如图的电路中,电阻阻值R1>R2.闭合开关S后,电阻R1、R2两端的电压分别为U1、U2,通过两个电阻R1、R2的电流分别为I1、I2.下列判断中正确的是( )
A.I1=I2
B.I1>I2
C.U1=U2
D.U1>U2
6.如图所示的各个电路中的电源完全相同,已知R1>R2>R3.当电路中的开关S闭合后,电流表示数最大的是( )
A.B.C.D.
7.某小灯泡上标有“6V
6W”字样,其电流随两端电压变化关系的曲线如图所示,则当小灯泡两端的电压为2V时,通过小灯的电流为
A,此时小灯泡的电阻为
Ω。

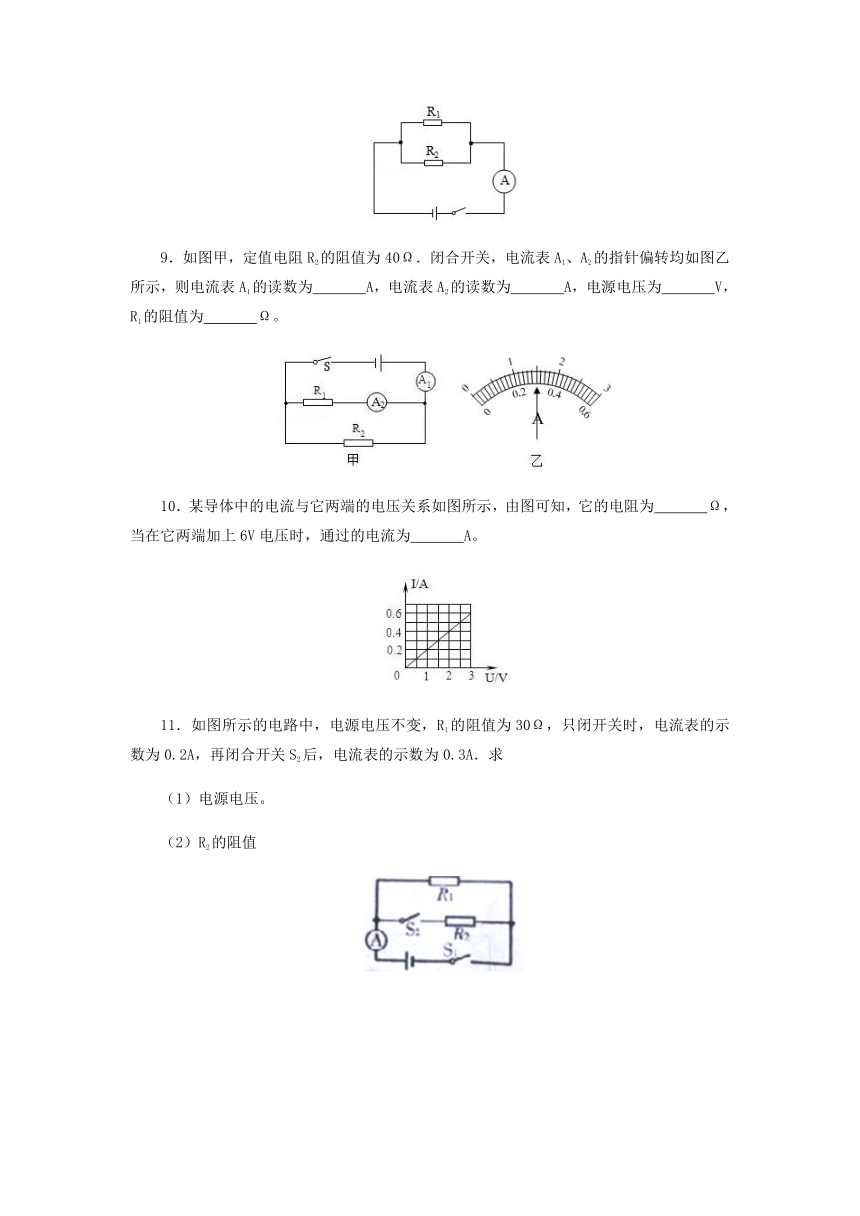

8.如图所示,阻值为4Ω的电阻R1与2Ω电阻R2并联,电流表的示数为3A,则通过电阻R1与R2的电流之比为
,电源电压为
V。
9.如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示,则电流表A1的读数为
A,电流表A2的读数为
A,电源电压为
V,R1的阻值为
Ω。
10.某导体中的电流与它两端的电压关系如图所示,由图可知,它的电阻为
Ω,当在它两端加上6V电压时,通过的电流为
A。
11.如图所示的电路中,电源电压不变,R1的阻值为30Ω,只闭开关时,电流表的示数为0.2A,再闭合开关S2后,电流表的示数为0.3A.求
(1)电源电压。
(2)R2的阻值
参考答案
1.C【解析】(1)电阻是导体本身的一种属性,与导体的材料、长度、横截面积、温度有关,与导体两端的电压和通过的电流无关,故AB错误;(2)根据欧姆定律的公式I=可知:电阻一定时,导体中的电流与导体两端的电压成正比;当导体两端的电压一定时,通过导体的电流与导体的电阻成反比,故C正确,D错误。
2.A【解析】因为导体的电阻不变,所以根据欧姆定律可知△U=△IR,则导体的电阻为R===8Ω。
3.A
【解析】由图可知,两电阻并联,电流表A1测量R1的电流,电流表A2测量干路上的电流,根据并联电路的电流特点可知,流经R2的电流I2=I﹣I1=0.9A﹣0.5A=0.4A,
因为两电阻并联,所以U=U1=U2,则====,故A正确。
4.A【解析】将甲和乙串联后接在电压为6V的电源两端时,因串联电路中各处的电流相等,且电路的总电压等于各分电压之和,所以,由图象可知,当电路中的电流I=I甲=I乙=0.2A、两定值电阻两地电压分别为U甲=2V、U乙=4V时符合,故A错误、BC正确;甲乙两端的电压之比U甲:U乙=2V:4V=1:2,故D正确。
5.C【解析】由图可知,电阻R1、R2并联在电路中,并联电路中各支路电压与电源电压都相等,即U1=U2,故C正确,D错误;由题知,R1>R2,电压相等,由I=可知I1<I2,故AB错误。
6.C【解析】由选项可知,AB为串联电路,CD为并联电路,电流表均测电路中的总电流,因串联电路中总电阻等于各分电阻之和,并联电路中总电阻的倒数等于各分电阻倒数之和,所以,串联电路中总电阻大于任何一个分电阻,并联电路中总电阻小于任何一个分电阻,所以,C中三电阻并联时总电阻最小,由I=可知,C中总电流最大,即电流表的示数最大。
7.0.5
4【解析】由图象可知,当小灯泡两端的电压为2V时,通过的电流I=0.5A;
由I=可得,此时小灯泡的电阻R===4Ω。
8.1:2
4【解析】由图可知,两电阻并联,已知R1=4Ω,R2=2Ω,则R并===Ω,由I=可得,电源电压U=IR并=3A×Ω=4V;电阻R1与R2的电流之比:====。
9.1.5
0.3
48
160【解析】(1)由电路图可知:两电阻并联,电流表A1测的是干路电流,电流表A2测的是通过R1的电流;已知两个电流表指针偏转相同,由于并联电路中,干路中的电流等于各支路电流之和,
所以,A1选择的量程是0~3A,分度值为0.1A,则A1的示数为I总=1.5A,即干路电流为1.5A;
电流表A2选择的量程是0~0.6A,分度值是0.02A,则A2的示数为I1=0.3A,即通过电阻R1的电流为0.3A;则通过电阻R2的电流为:I2=I总﹣I1=1.5A﹣0.3A=1.2A。(2)由并联电路的特点和欧姆定律可得电源电压:U=U2=I2R2=1.2A×40Ω=48V,R1的阻值R1====160Ω。
10.5
1.2【解析】由图可知,通过导体的电流与其两端的电压成之比,则导体的电阻为定值电阻,由图可知,当通过导体的电流I=0.6A时,其两端的电压U=3V,由I=可得,导体的电阻R===5Ω,在它两端加上6V电压时通过的电流I′===1.2A。
11.解:(1)当闭合开关S,断开开关S1时,电路为R1的简单电路,电流表测电路中的电流,
根据欧姆定律可得,电源的电压:
U=U1=I1R1=0.2A×30Ω=6V;
(2)因为并联电路中各支路独立工作、互不影响,
所以闭合开关S1前后,通过R1的电流不变,
因为并联电路中干路电流等于各支路电流之和,
所以R2支路的电流:
I2=I﹣I1=0.3A﹣0.2A=0.1A,
因为并联电路中各支路两端的电压相等,
所以R2===60Ω。
