19.1家庭电路课时练习 2021-2022学年人教版物理九年级全一册（含答案）

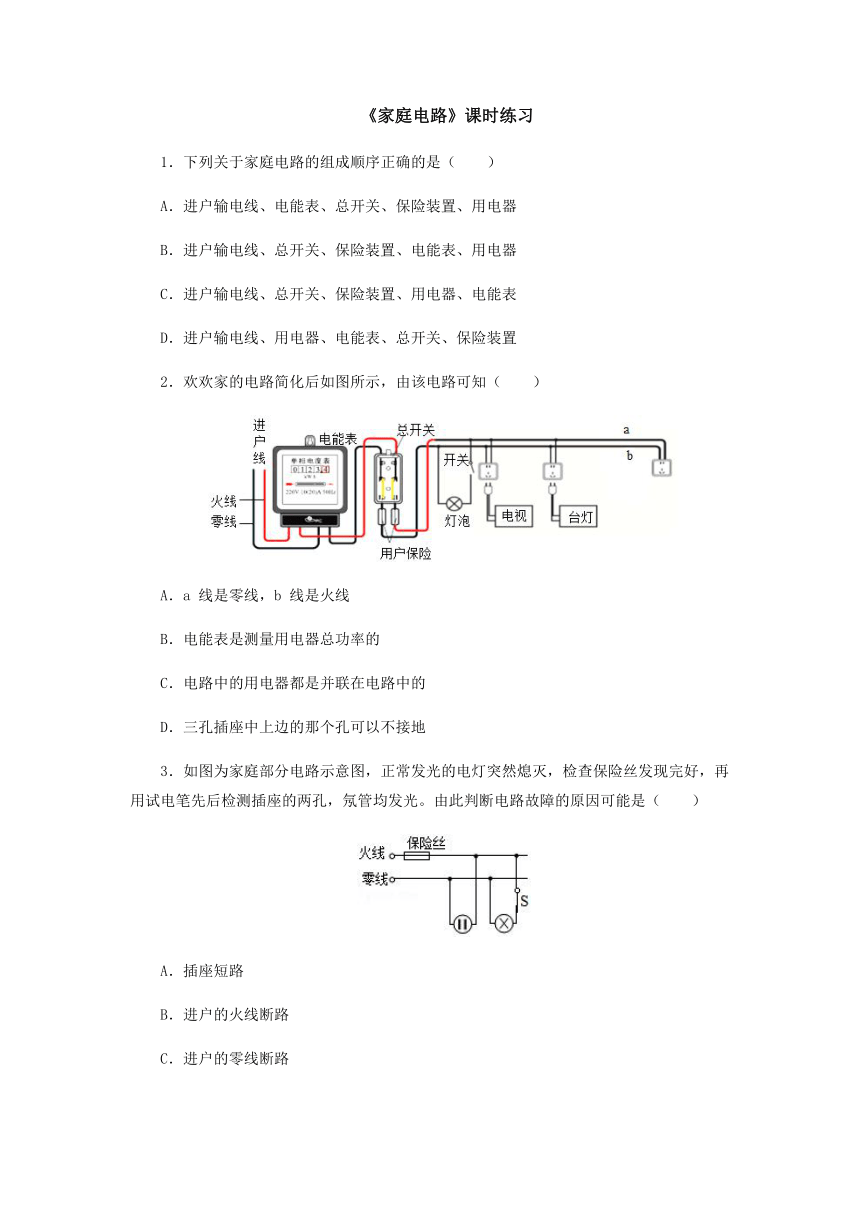

《家庭电路》课时练习
1．下列关于家庭电路的组成顺序正确的是（　　）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
2．欢欢家的电路简化后如图所示，由该电路可知（　　）
A．a
线是零线，b
线是火线
B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的
D．三孔插座中上边的那个孔可以不接地
3．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）
A．插座短路
B．进户的火线断路
C．进户的零线断路

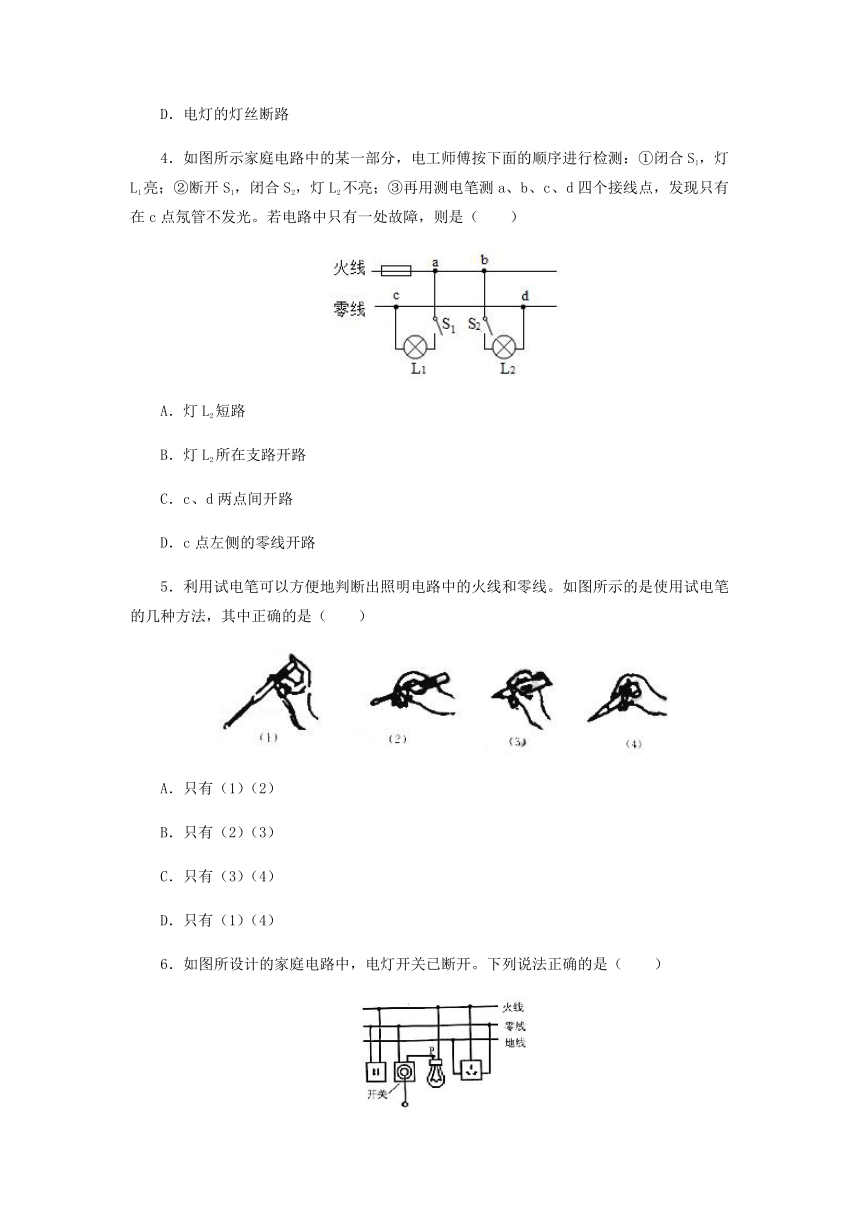

D．电灯的灯丝断路
4．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路
B．灯L2所在支路开路
C．c、d两点间开路
D．c点左侧的零线开路
5．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　）
A．只有（1）（2）
B．只有（2）（3）
C．只有（3）（4）
D．只有（1）（4）
6．如图所设计的家庭电路中，电灯开关已断开。下列说法正确的是（　　）

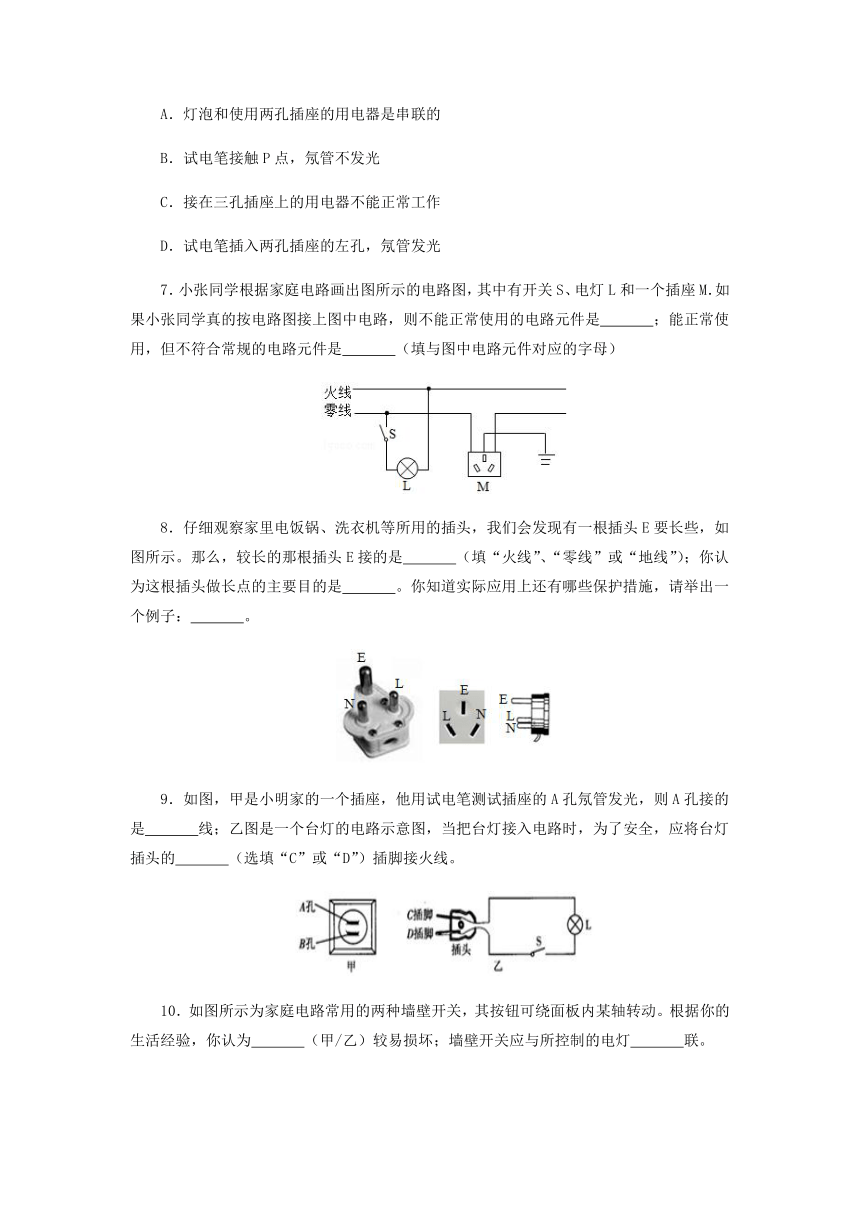

A．灯泡和使用两孔插座的用电器是串联的
B．试电笔接触P点，氖管不发光
C．接在三孔插座上的用电器不能正常工作
D．试电笔插入两孔插座的左孔，氖管发光
7．小张同学根据家庭电路画出图所示的电路图，其中有开关S、电灯L和一个插座M．如果小张同学真的按电路图接上图中电路，则不能正常使用的电路元件是　
　；能正常使用，但不符合常规的电路元件是　
　（填与图中电路元件对应的字母）
8．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是　
　（填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是　
　。你知道实际应用上还有哪些保护措施，请举出一个例子：　
　。
9．如图，甲是小明家的一个插座，他用试电笔测试插座的A孔氖管发光，则A孔接的是　
　线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的　
　（选填“C”或“D”）插脚接火线。
10．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。根据你的生活经验，你认为　
　（甲/乙）较易损坏；墙壁开关应与所控制的电灯　
　联。
11．学习了家庭电路的相关知识，某同学发现在右图所示的电路中，当开关S闭合火线后，电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路出现的可能情况：
（1）测电笔只在a、d点发光：　
　；
（2）测电笔只在b点不发光：　
　；
（3）测电笔在a、b、c、d点都发光：　
　。
12．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
参考答案
1．A【解析】家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。
2．C【解析】A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a
线是火线，b
线是零线，故A错误；B、电能表是测量电路中消耗电能的仪器，不是测量电功率的，故B错误；C、家庭电路中各个用电器是互不影响的，所以是并联的关系，故C正确；D、三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误。
3．C【解析】保险丝完好说明电路不是短路或总功率过大；用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；试电笔检测插座的右孔时，氖管发光说明和火线接通（如下图蓝线部分）；试电笔检测插座的左孔时，氖管发光说明和火线接通（如下图红线部分）；正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，故选C。
4．C【解析】闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
若灯L2所在支路开路，d点氖管不发光，故B错误；若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。
5．D【解析】笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线。故（1）（4）正确。
6．C【解析】A、灯泡和两孔插座的用电器是独立工作、互不影响的，所以它们是并联的，故A错误；B、电灯开关已断开，图中P点通过灯泡与火线连接，所以试电笔接触P点，氖管发光，故B错误。C、据图可知，三孔插座的左孔接的是地线，右孔接的是零线，所以接在三孔插座上的用电器不能正常工作，故C正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D错误。
7．M
S【解析】（1）M是三孔插座，上孔接地线，左孔接零线，右孔接火线，但图中插座的左、右都接在零线上，故M不能正常使用；（2）开关控制灯泡时，为了安全，开关要接在灯和火线之间，所以S不符合常规。
8．地线
在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全
漏电保护开关（或空气开关等）【解析】（1）电饭锅、洗衣机等所用的插头，有一根插头E要长些，较长的那根插头E接的是地线，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。（2）带有漏电保护开关和空气开关，当出现短路、过载（用电器总功率过大）和漏电时，对人或电路起到保护作用。
9．火
D【解析】试电笔测试插座的A孔，氖管发光，则A孔接的是火线，首先进入开关，再接入灯泡，所以A孔接插脚D；插座B孔接的是零线，直接进入灯泡，和插脚C相连。
10．甲
串【解析】（1）甲乙两种开关均可在力的作用下绕轴转动，符合杠杆原理，因甲力臂小，根据杠杆原理可知力臂越小作用力越大，因此损坏的越快，所以甲较易损坏。
（2）为了防止短路和控制电路需要开关与电灯串联。
11．（1）灯泡L断路
（2）b、c间断路
（3）进户的零线断了【解析】（1）电灯L不亮，用测电笔测试时只在a、d点发光，说明a、d两点与火线相连，而c点不发光说明灯泡L断路；（2）测电笔只在b点不发光，即测电笔测试a、d、c时氖管都发光，说明a、d、c都与火线相连，b点不发光，说明b、c间断路；（3）测试a、b、c、d点时，氖管都发光，说明这四点都与火线相连，而灯泡不发光说明进户的零线断了。
12．如答图所示：
【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如上图所示。
