《家庭电路中电流过大的原因》课时练习
1．安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为（　　）
A．可以节省一个保险盒
B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样
D．为了防止保险丝熔断后插座仍与火线连通而带电
2．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（　　）
A．电阻比较大、熔点比较高
B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高
D．电阻比较小、熔点比较低
3．在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（　　）
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
4．在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）
①控制灯的开关中两个线头相碰；
②插座中分别与火线和零线连接的两个线头相碰；
③电路中增加多个大功率的用电器；
④插头与插座接触不良。
A．①和②
B．②和③
C．③和④
D．①和④

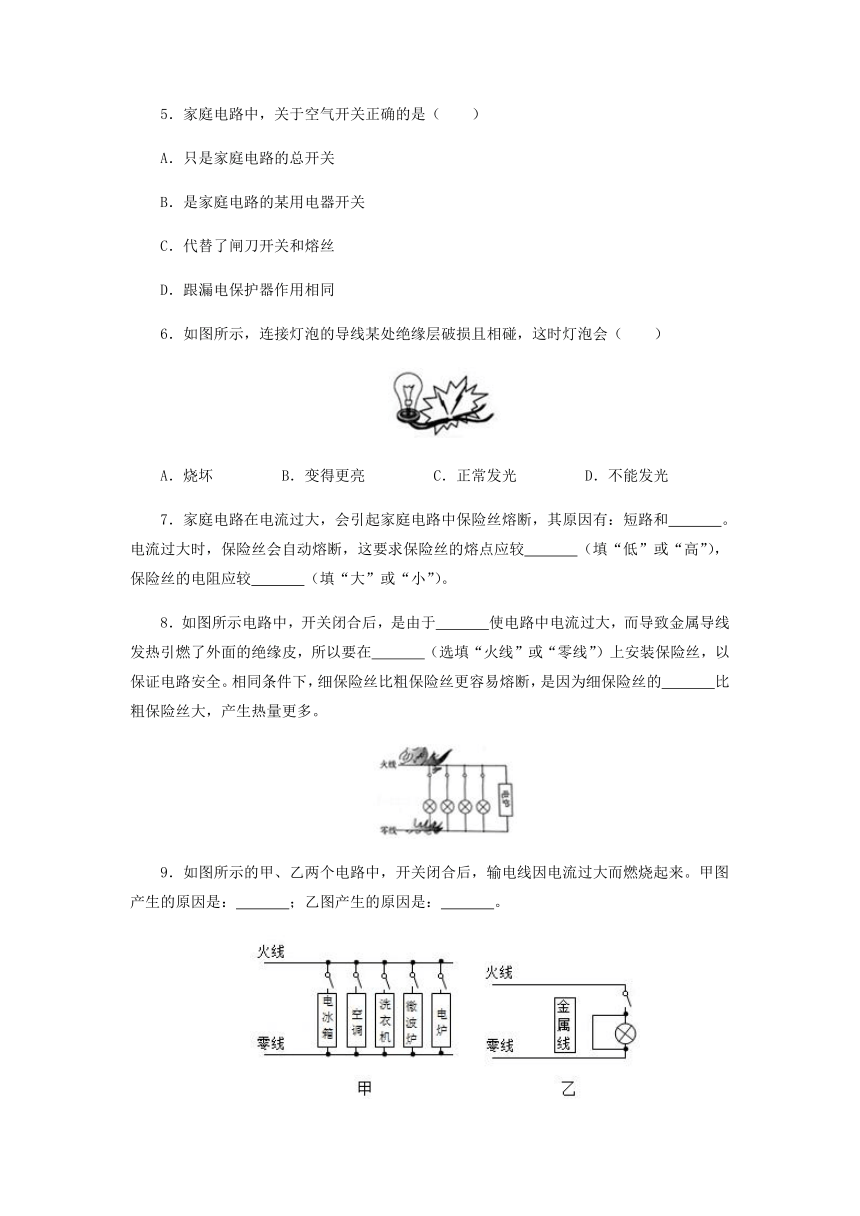

5．家庭电路中，关于空气开关正确的是（　　）
A．只是家庭电路的总开关
B．是家庭电路的某用电器开关
C．代替了闸刀开关和熔丝
D．跟漏电保护器作用相同
6．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（　　）
A．烧坏
B．变得更亮
C．正常发光
D．不能发光
7．家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因有：短路和　
　。电流过大时，保险丝会自动熔断，这要求保险丝的熔点应较　
　（填“低”或“高”），保险丝的电阻应较　
　（填“大”或“小”）。
8．如图所示电路中，开关闭合后，是由于　
　使电路中电流过大，而导致金属导线发热引燃了外面的绝缘皮，所以要在　
　（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的　
　比粗保险丝大，产生热量更多。
9．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是：　
　；乙图产生的原因是：　
　。
10．小丽在使用电饭锅做饭时发现插头发热，原来是插头松动了，继续使用一段时间后，插座烧焦成了如图所示的样子，请你帮他分析产生这种现象的原因是什么？
11．如图所示，由于人们没有按安全用电的原则用电，造成了电路中电流过大，从而使插座板发生热甚至要燃烧，利用你所学过的知识来回答下面问题。
（1）上面所说的“电路中电流过大”产生的原因是什么？
（2）在家庭电路中，人们安装了保险丝来防止这种现象所带来的危害。保险丝是根据什么原理制成的？
（3）小明家的保险丝经常熔断，在不改电路其它原件的情况下，小明的爸爸想换一个规格大些的是否可以？
参考答案
1．D【解析】如果在火线和零线上各装一根保险丝，则电路超载时有可能零线上的保险丝熔断，而火线上的保险丝未熔断，那么用电器虽然不能工作但仍带电，这样将很不安全，因此为了安全起见，确保火线上的保险丝熔断，只在火线上装一根熔丝。故选项ABC不符合题意，选项D符合题意。
2．B【解析】保险丝通常安装在火线上，它是由电阻大、熔点低的铅锑合金制成的；当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
故只有选项B说法正确。
3．C【解析】带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用。所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。但试电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”。
4．B【解析】①开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；②插座中的两个线头相碰，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；③电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；④插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸。
故②③正确，
5．C【解析】A、空气开关不仅仅是一个开关，同时它还有保护电路安全的作用，故A错误；B、空气开关一般安装在家庭电路中的干路上，不是某用电器的开关，故B错误；C、空气开关即有开关的作用，同时还可以保护电路，因此它代替了闸刀开关和熔丝，故C正确；D、空气开关跟漏电保护器作用不完全相同，漏电保护器会在流出和流入电流不对等时切断电路，而空气开关是在电流过大时切断电路，故D错误。
6．D【解析】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；
7．用电器总功率过大
低
大
【解析】（1）在家庭电路中，因电流过大导致保险丝熔断的原因有：电路中发生短路故障；电路中用电器的总功率过大，造成干路电流过大。
（2）保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作。
8．总功率过大
火线
电阻【解析】（1）家庭电路中电压一定，根据I＝可知，在电压一定时，电功率越大，电流就越大；（2）为了安全，保险丝要串联在火线上；（3）相同条件下，即电流和通电时间时，细保险丝的电阻大，根据Q＝I2Rt知，细保险丝比粗保险丝产生热量更多，更容易熔断。
9．总功率过大
短路【解析】（1）家庭电流中电流过大总共有2个原因：短路和总功率过大，图甲：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P＝UI，电流会非常大；图乙：金属件将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
10．插头松动，接触电阻变大，电流产生的热量增加，插座温度升高，将插座烧坏【解析】插头松动后，插头与电饭锅插孔间的接触面积变小，插头与插孔接触处的接触电阻变大，
根据焦耳定律Q＝I2Rt可知，在电流I一定的情况下，相同时间t内产生热量增多，所以插座温度升高，容易将插头及插座烧毁甚至引起火灾。
11．答：（1）分析上图可知，此时导致家庭电路中电流过大的原因是由于总功率过大造成；（2）保险丝应串联在电路中，据焦耳定律可知，保险丝应选用电阻较大的、熔点较低的材料制成，即在电流过大时，产生热量较多，即此时会自动熔断，保护电路，即它是利用电流的热效应的原理制成的；（3）短路或总功率过大都会导致保险丝熔断，所以我们使用对应的规格的保险丝，且必须检查清楚电路的故障后再闭合开关，千万不能直接换上规格大些的保险丝直接供电。
