《串联和并联》课时练习
1．下列电路中，属于并联电路的是（　　）
A．
B．
C．
D．
2．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是（　　）
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A．①②
B．③④
C．③
D．④
3．如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（　　）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
4．下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　）
A．闭合开关S1、S2和S3
B．只闭合开关S1和S2
C．只闭合开关S2和S3
D．只闭合开关S3
5．某电热水壶正常状态下，断开开关，指灯L熄灭，电热丝R不工作：闭合开关，指示灯L亮，同时电热丝R工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中可能正确的是（　　）
A．
B．
C．
D．
6．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的

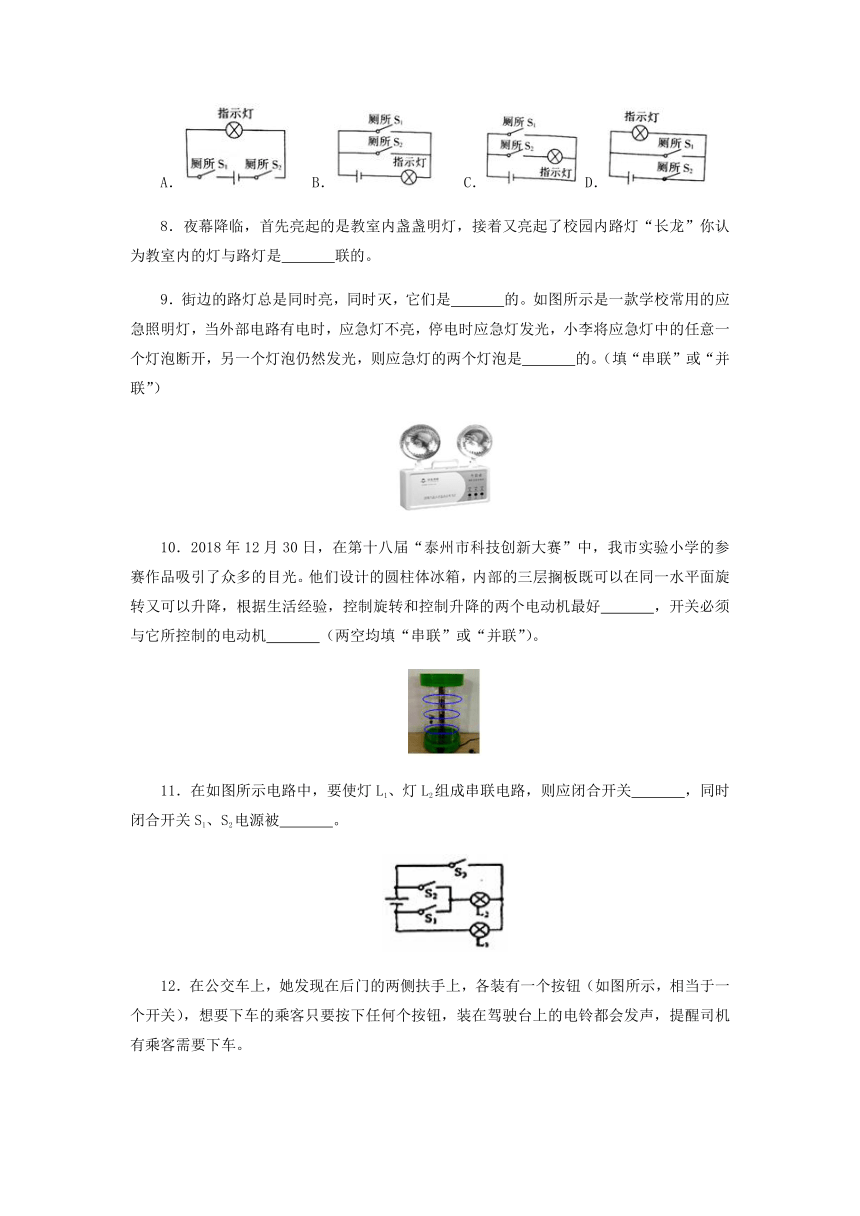

7．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是（　　）
A．
B．
C．
D．
8．夜幕降临，首先亮起的是教室内盏盏明灯，接着又亮起了校园内路灯“长龙”你认为教室内的灯与路灯是　
　联的。
9．街边的路灯总是同时亮，同时灭，它们是　
　的。如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是　
　的。（填“串联”或“并联”）
10．2018年12月30日，在第十八届“泰州市科技创新大赛”中，我市实验小学的参赛作品吸引了众多的目光。他们设计的圆柱体冰箱，内部的三层搁板既可以在同一水平面旋转又可以升降，根据生活经验，控制旋转和控制升降的两个电动机最好　
　，开关必须与它所控制的电动机　
　（两空均填“串联”或“并联”）。
11．在如图所示电路中，要使灯L1、灯L2组成串联电路，则应闭合开关　
　，同时闭合开关S1、S2电源被　
　。
12．在公交车上，她发现在后门的两侧扶手上，各装有一个按钮（如图所示，相当于一个开关），想要下车的乘客只要按下任何个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。
13．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一起发光，把你猜想的猫体内的电路图画在方框内。
14．如图所示的实物连接图中，两灯应为并联，请在错处打”×”，并在原图上加以改正（仅能改动一根线）
参考答案
1．A【解析】A、该电路有两条电流的路径，两电阻并列连接，属于并联电路，故A符合题意；B、该电路只有R1连入，为R1的基本电路；故B不符合题意；C、该电路只有R2连入，为R2的基本电路；故C不符合题意；D、图中只有一条电流的路径，两电阻依次连接，属于串联电路；故D不符合题意；故选A。
2．A【解析】（1）若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①合理，③不合理；（2）若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光；所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光。故②合理，④不合理。故选A。
3．B【解析】路口的红、绿、黄灯，红灯亮停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线继续行驶，未越过停车线的等待；路口的红、绿、黄灯都能单独工作，互相不影响，可以推断红、黄、绿三灯是并联的。故ACD错误，B正确。故选B。
4．D【解析】要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图可知只要闭合S3，断开S1、S2，故D
符合题意；若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意。故选D。
5．B【解析】由题意知，闭合开关，L和R同时工作；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。即R与L并联，开关在干路上。所以ACD不符合题意，B符合题意。故选B。
6．B【解析】A、节日的夜晚，装扮小树的小彩灯是串联连接，故A正确；B、道路两旁的路灯，晚上同时亮，早上同时灭，但如果一盏灯坏了，不会影响其它的灯，所以各灯是并联连接，故B错误；C、家庭电路中，电视机与照明灯在使用时互不影响，因此它们是并联连接，故C正确；D、教室里的日光灯互不影响，因此它们是并联的，开关能控制两盏灯说明开关在干路上，故D正确。故选B。
7．A【解析】由题知，两个洗手间都有人并锁住时，灯亮；如果两洗手间都没有人或者只有一个有人时，灯不亮。A、由电路图可知，两开关都闭合时灯泡发光，两开关都断开或只有一个开关断开时，灯不亮，符合题意，故A正确；B、由电路图可知，闭合任意一个开关，灯泡都发光，故B不正确，CD、由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故CD不正确。故选A。
8．并【解析】教室内的灯和校园内路灯在工作时互不影响，所以这些灯的连接方式为并联。
9．并联
并联【解析】根据串并联电路的连接特点，本题中所述路灯和应急灯中任一个灯泡断开时，其它灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式都是并联。
10．并联
串联【解析】根据生活经验，控制旋转和控制升降的两个电动机，它们之间是互不影响，所以是并联连接入电路中；
每个用电器一般都装有控制的开关，开关能控制灯泡，所以开关与它所控制的电动机是串联连接入电路的。
11．S2
短路【解析】由图可得，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。若同时闭合开关S1、S2，电流不经用电器，经导线直接回负极，会形成短路现象，造成电流过大，烧坏电源，发生事故；所以同时闭合开关S1、S2是绝对不允许的。
12．如答图所示：
【解析】由题意可知，两个开关并联，然后与电源和电铃串联后组成电路，如图所示。
13．如答图所示：
或
【解析】由题可知，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一起发光，则两个小电灯可能是并联（开关在干路中），也可能串联，电路图如上图所示。
14．如答图所示：
【解析】两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，L1右端与L2左端的连线错误，修改后的电路图如上图所示。
