15.4电流的测量同步练习 2021-2022学年人教版物理九年级全一册（含答案）

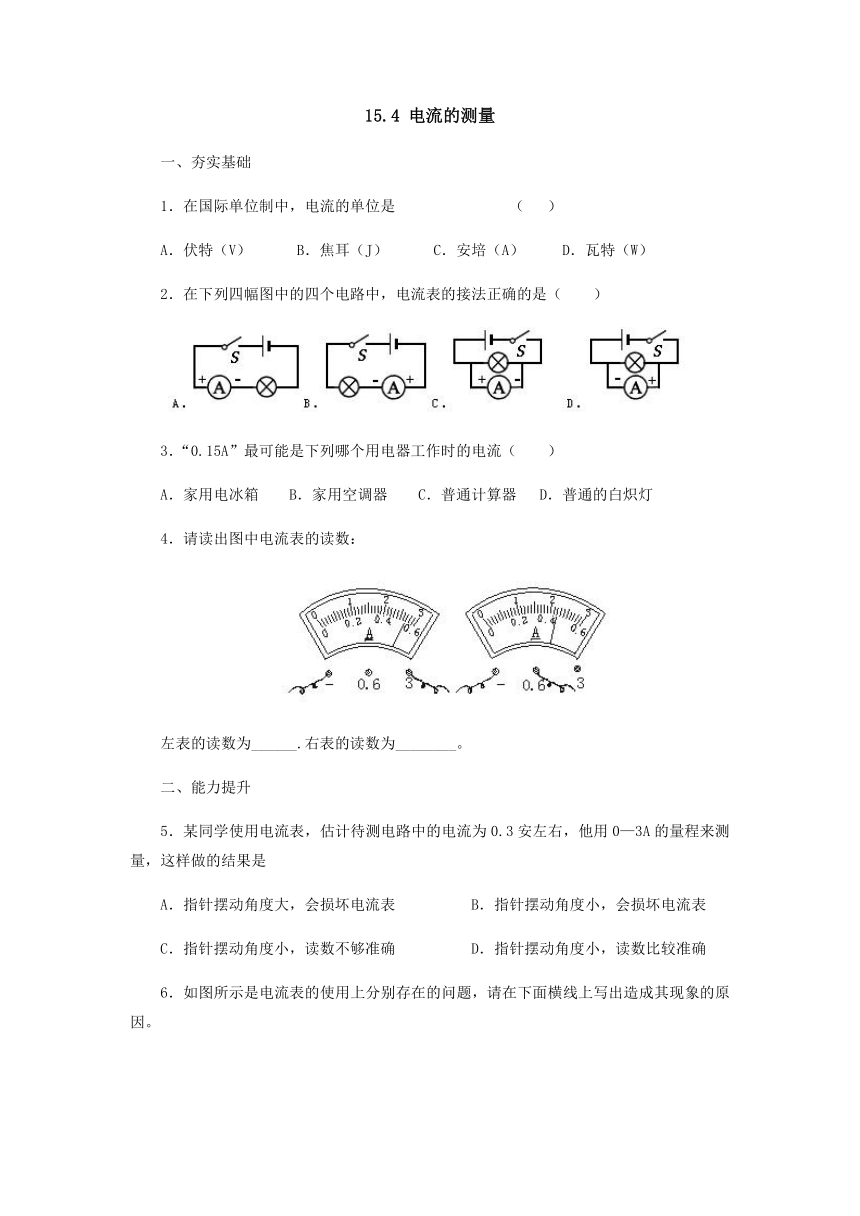

15.4
电流的测量
一、夯实基础
1．在国际单位制中，电流的单位是
（
）
A．伏特（V）
B．焦耳（J）
C．安培（A）
D．瓦特（W）
2．在下列四幅图中的四个电路中，电流表的接法正确的是（　　）
3．“0.15A”最可能是下列哪个用电器工作时的电流（
）
A．家用电冰箱
B．家用空调器
C．普通计算器
D．普通的白炽灯
4．请读出图中电流表的读数：
左表的读数为______.右表的读数为________。
二、能力提升
5．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数不够准确
D．指针摆动角度小，读数比较准确

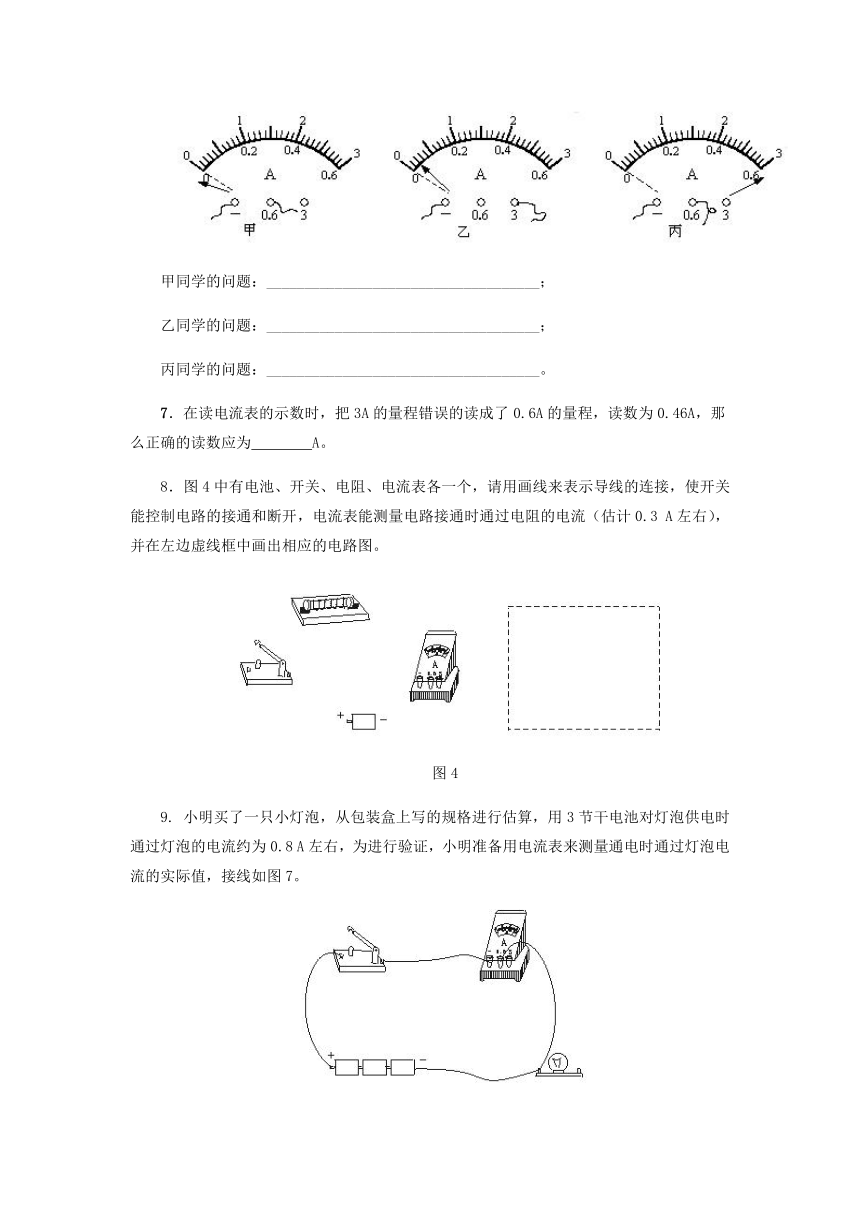

6．如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。
甲同学的问题：____________________________________；
乙同学的问题：____________________________________；
丙同学的问题：____________________________________。
7．在读电流表的示数时，把3A的量程错误的读成了0.6A的量程，读数为0.46A，那么正确的读数应为
A。
8．图4中有电池、开关、电阻、电流表各一个，请用画线来表示导线的连接，使开关能控制电路的接通和断开，电流表能测量电路接通时通过电阻的电流（估计0.3
A左右），并在左边虚线框中画出相应的电路图。
图4
9.
小明买了一只小灯泡，从包装盒上写的规格进行估算，用3节干电池对灯泡供电时通过灯泡的电流约为0.8
A左右，为进行验证，小明准备用电流表来测量通电时通过灯泡电流的实际值，接线如图7。

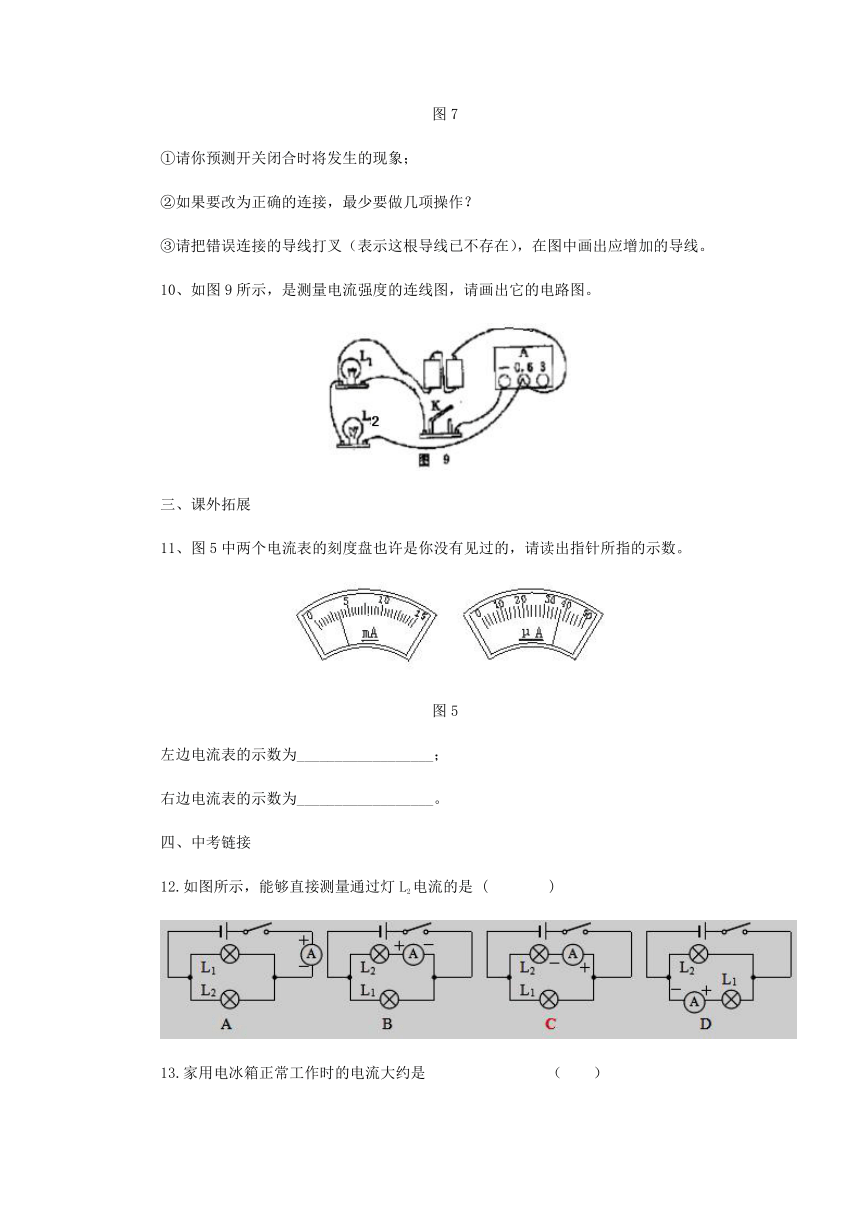

图7
①请你预测开关闭合时将发生的现象；
②如果要改为正确的连接，最少要做几项操作？
③请把错误连接的导线打叉（表示这根导线已不存在），在图中画出应增加的导线。
10、如图9所示，是测量电流强度的连线图，请画出它的电路图。
三、课外拓展
11、图5中两个电流表的刻度盘也许是你没有见过的，请读出指针所指的示数。
图5
左边电流表的示数为__________________；
右边电流表的示数为__________________。
四、中考链接
12.如图所示，能够直接测量通过灯L2电流的是
(
)
13.家用电冰箱正常工作时的电流大约是
（　　）
A．1
μA
B．1
A
C．1×105
A
D．1
mA
14.如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
15.图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b
分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线
（填“a”或“b”）流入电流表，其示数是
A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“
”的接线柱相连，b与标有“
”的接线柱相连．
16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
参考答案
夯实基础
1、C
2
、A
3
、D
4、2.7A
0.44A
二、能力提升
5、C
6、正负接线柱接反了
所选量程太大
所选量程太小
7、2.3A
8、略
9、电流表烧坏，灯不亮
把灯串联接入电路，改变电流表的量程，使电流从电流表的正接线柱流入，从负接线柱流出。
略
10、略
三、课外拓展
11、3.5毫安
38微安
四、中考链接
12、C
13、B
14、B
15、a
0.4
0.6
-
16、
