15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.2
电流和电路
一、单选题

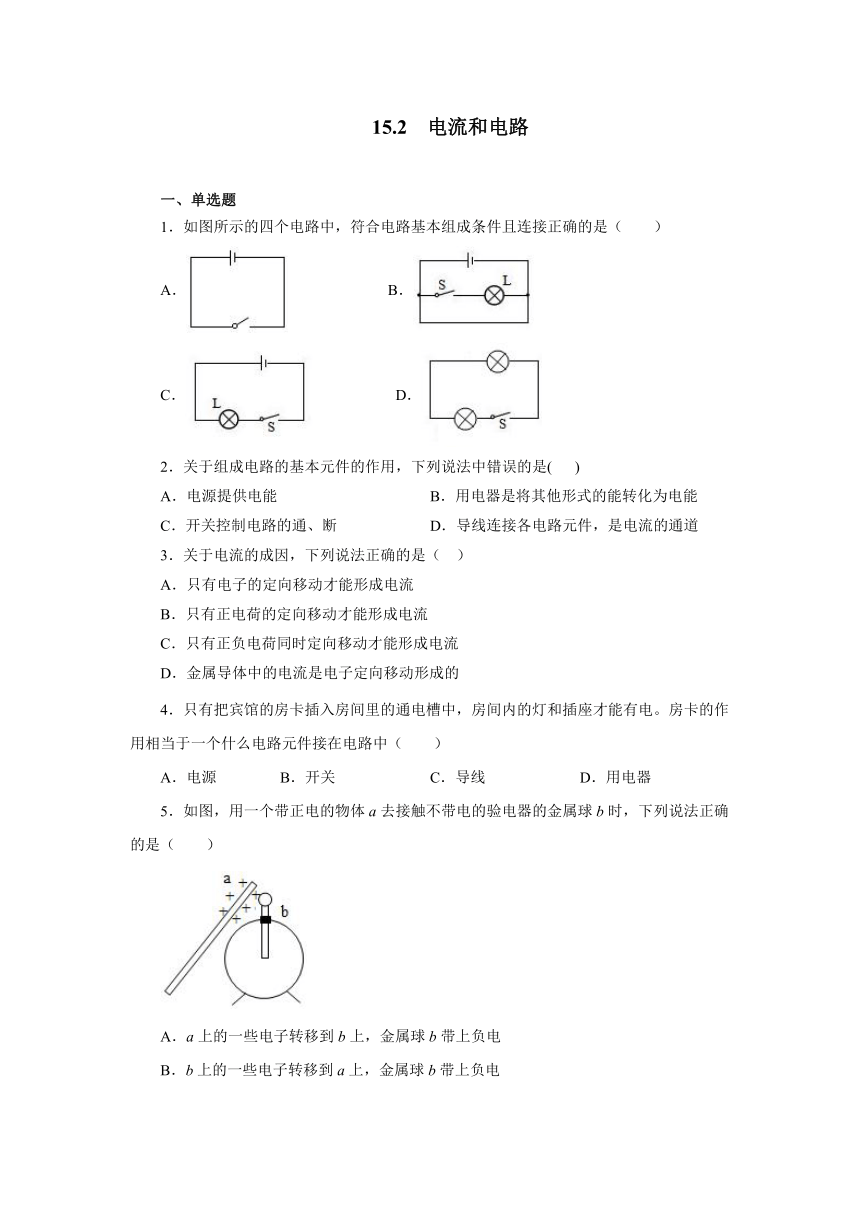

1．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（　　）
A．
B．
C．
D．
2．关于组成电路的基本元件的作用，下列说法中错误的是(
)
A．电源提供电能
B．用电器是将其他形式的能转化为电能
C．开关控制电路的通、断
D．导线连接各电路元件，是电流的通道
3．关于电流的成因，下列说法正确的是（
）
A．只有电子的定向移动才能形成电流
B．只有正电荷的定向移动才能形成电流
C．只有正负电荷同时定向移动才能形成电流
D．金属导体中的电流是电子定向移动形成的
4．只有把宾馆的房卡插入房间里的通电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个什么电路元件接在电路中（　　）
A．电源
B．开关
C．导线
D．用电器
5．如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，下列说法正确的是（　　）
A．a上的一些电子转移到b上，金属球b带上负电
B．b上的一些电子转移到a上，金属球b带上负电
C．a上的一些电子转移到b上，瞬时电流方向a→b
D．b上的一些电子转移到a上，瞬时电流方向a→b

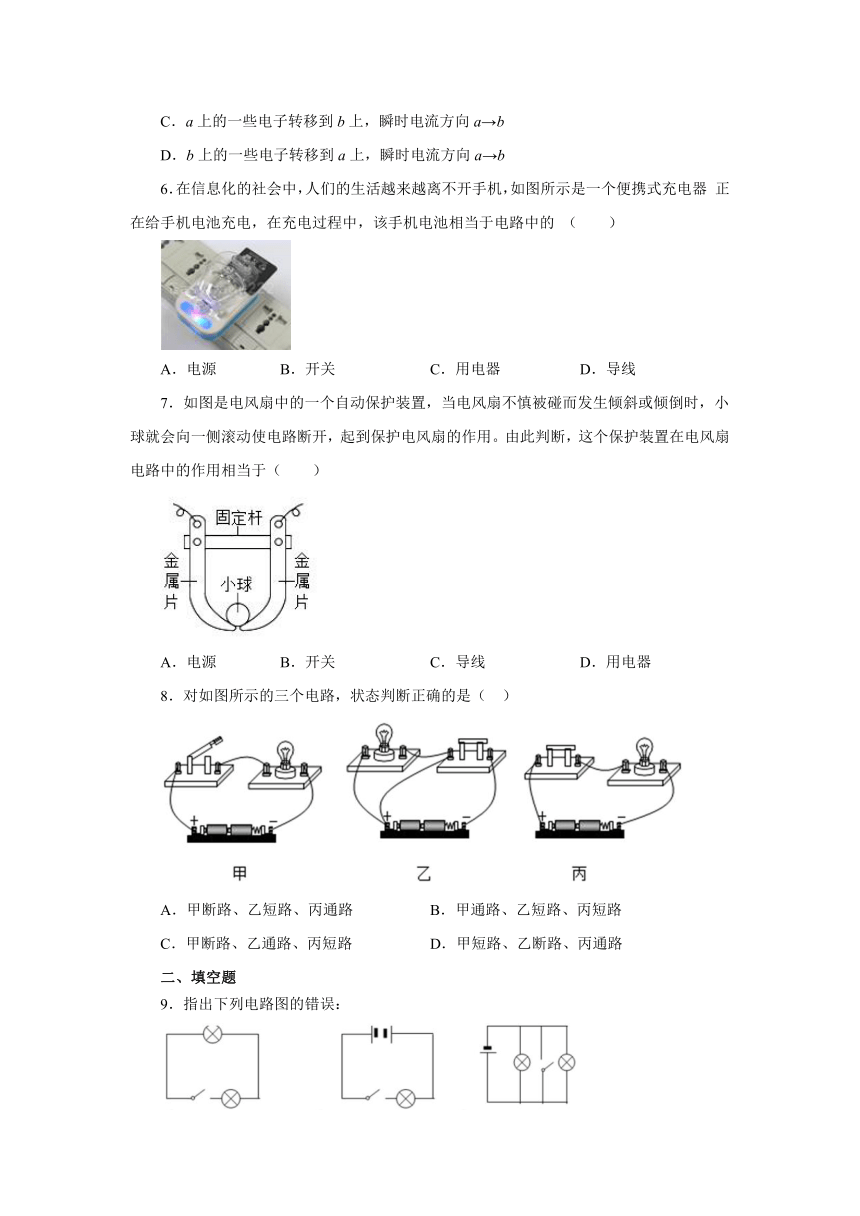

6．在信息化的社会中，人们的生活越来越离不开手机，如图所示是一个便携式充电器
正在给手机电池充电，在充电过程中，该手机电池相当于电路中的
（　　）
A．电源
B．开关
C．用电器
D．导线
7．如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）
A．电源
B．开关
C．导线
D．用电器
8．对如图所示的三个电路，状态判断正确的是（
）
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
二、填空题
9．指出下列电路图的错误：
①
________
②________
③________
10．如图所示，图甲中发光二极管具有___________向导电性；图乙中的电路，形成电流的自由电子的移动方向是___________
（填“从A到B”或“从B到A”）。
11．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定：
①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏
B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号：
）
的特点：________．有些二极管会发光叫________．
12．如图所示，是新能源电动汽车正在充电，充电过程中电动汽车的电池相当于电路中的_______．
13．金属导体中的电流是由自由电子的定向移动形成的，自由电子带________电（选填“正”或“负”），其定向移动方向与电路中的电流方向________（选填“一致”或“相反”）。
14．如图，是一种静电喷涂枪,通电后,它可以使涂料微粒带上负电荷,当涂料喷出后,会形成分散的雾状,并均匀分布到被喷涂的金属球上,喷出后的涂料之所以会更分散的原因是_________，金属支架中会形成瞬时电流,
其电流方向是___________
（填“向上”或“向下“）．
15．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置（如图所示），其实拆除前起爆器上___________（选填“有”或“没有”）电流通过；为使爆炸装置彻底停止工作，应剪断线___________（填“a”或“b”）。
16．如图所示，是电子在导体中的运动情况示意图，其中导体中有电流的是______（选填“甲”或“乙”），且该导体左端接电源的______极（选填“正”或“负”）。
三、作图题
17．根据电路图，用笔画线代替导线将实物图连接完整．
18．请画出如图所示的实物电路的电路图。
参考答案
1．C
2．B
3．D
4．B
5．D
6．C
7．B
8．A
9．没有电源
电池连接错误
电源短路
10．单
从A到B
11．电荷的定向移动
正电荷
负电荷
正、负电荷
正电荷定向移动
正极
负极
相反
自由电子
相反、B、单向导电性、发光二极管
12．用电器
13．负
相反
14．同种电荷互相排斥
向上
15．没有
a
16．乙
负
17．
18．
