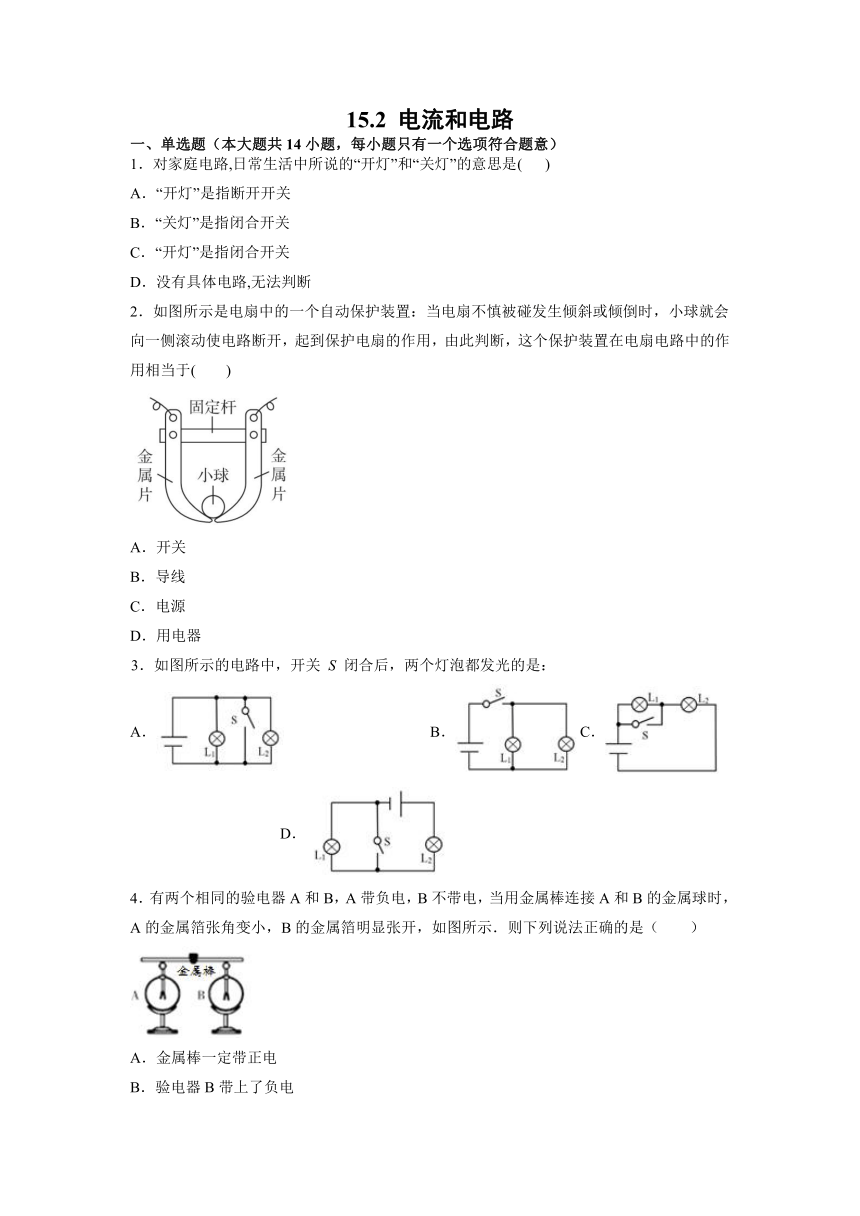

15.2 电流和电路 同步优化练习 2021-2022学年人教版九年级物理全一册（word版 含答案）

15.2
电流和电路
一、单选题（本大题共14小题，每小题只有一个选项符合题意）
1．对家庭电路,日常生活中所说的“开灯”和“关灯”的意思是(
)
A．“开灯”是指断开开关
B．“关灯”是指闭合开关
C．“开灯”是指闭合开关
D．没有具体电路,无法判断
2．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于(　　)
A．开关
B．导线
C．电源
D．用电器
3．如图所示的电路中，开关
S
闭合后，两个灯泡都发光的是：
A．
B．
C．
D．

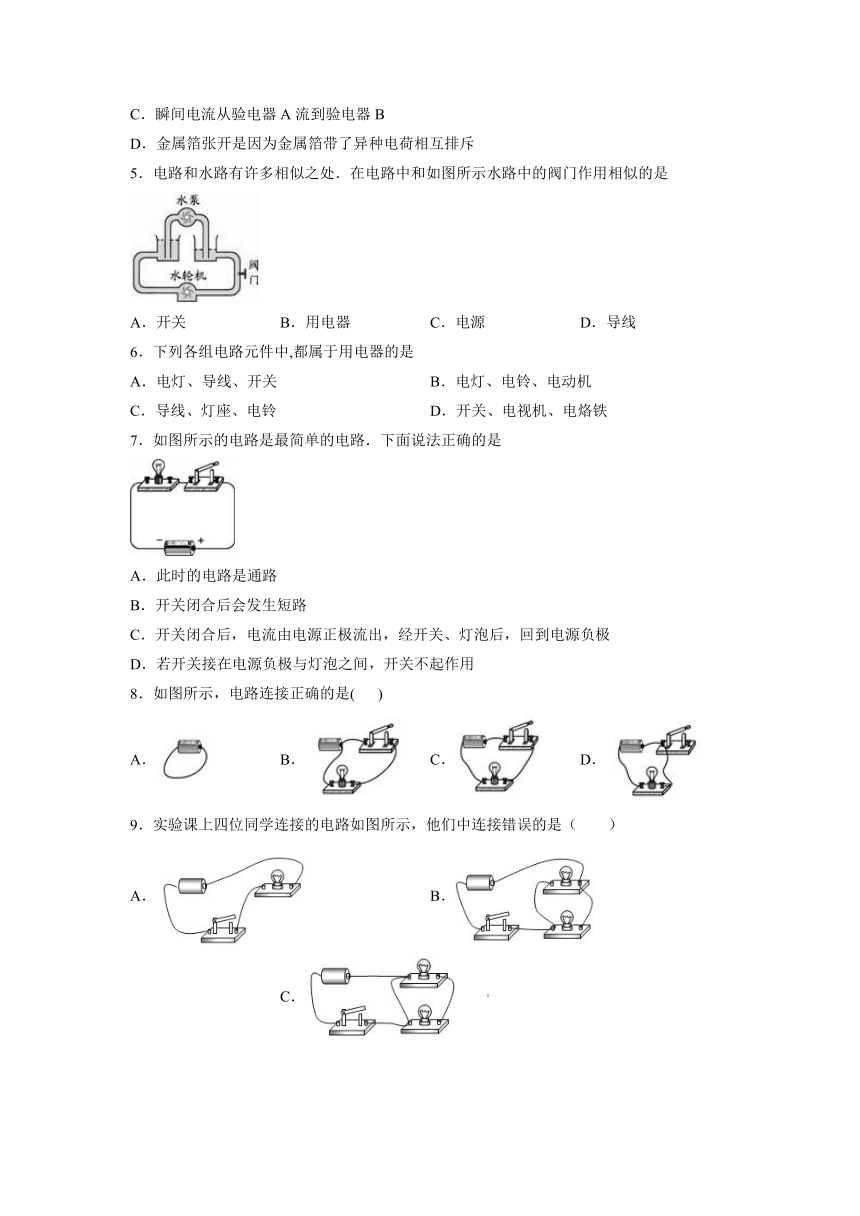

4．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示．则下列说法正确的是（　　）
A．金属棒一定带正电
B．验电器B带上了负电
C．瞬间电流从验电器A流到验电器B
D．金属箔张开是因为金属箔带了异种电荷相互排斥
5．电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是
A．开关
B．用电器
C．电源
D．导线
6．下列各组电路元件中,都属于用电器的是
A．电灯、导线、开关
B．电灯、电铃、电动机
C．导线、灯座、电铃
D．开关、电视机、电烙铁
7．如图所示的电路是最简单的电路．下面说法正确的是
A．此时的电路是通路
B．开关闭合后会发生短路
C．开关闭合后，电流由电源正极流出，经开关、灯泡后，回到电源负极
D．若开关接在电源负极与灯泡之间，开关不起作用
8．如图所示，电路连接正确的是(
)
A．
B．
C．
D．

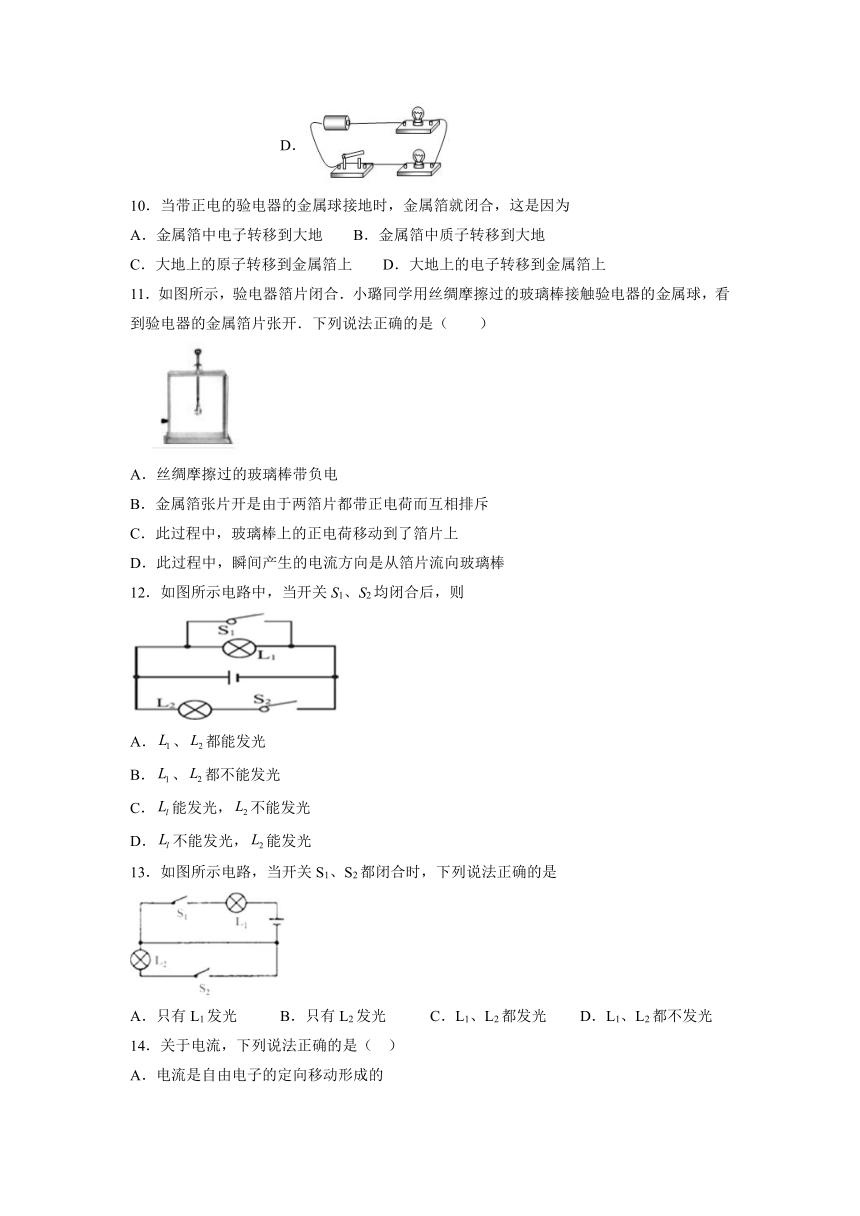

9．实验课上四位同学连接的电路如图所示，他们中连接错误的是（　　）
A．
B．
C．
D．
10．当带正电的验电器的金属球接地时，金属箔就闭合，这是因为
A．金属箔中电子转移到大地
B．金属箔中质子转移到大地
C．大地上的原子转移到金属箔上
D．大地上的电子转移到金属箔上
11．如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（
）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔张片开是由于两箔片都带正电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
12．如图所示电路中，当开关S1、S2均闭合后，则
A．、都能发光
B．、都不能发光
C．能发光，不能发光
D．不能发光，能发光
13．如图所示电路，当开关S1、S2都闭合时，下列说法正确的是
A．只有L1发光
B．只有L2发光
C．L1、L2都发光
D．L1、L2都不发光

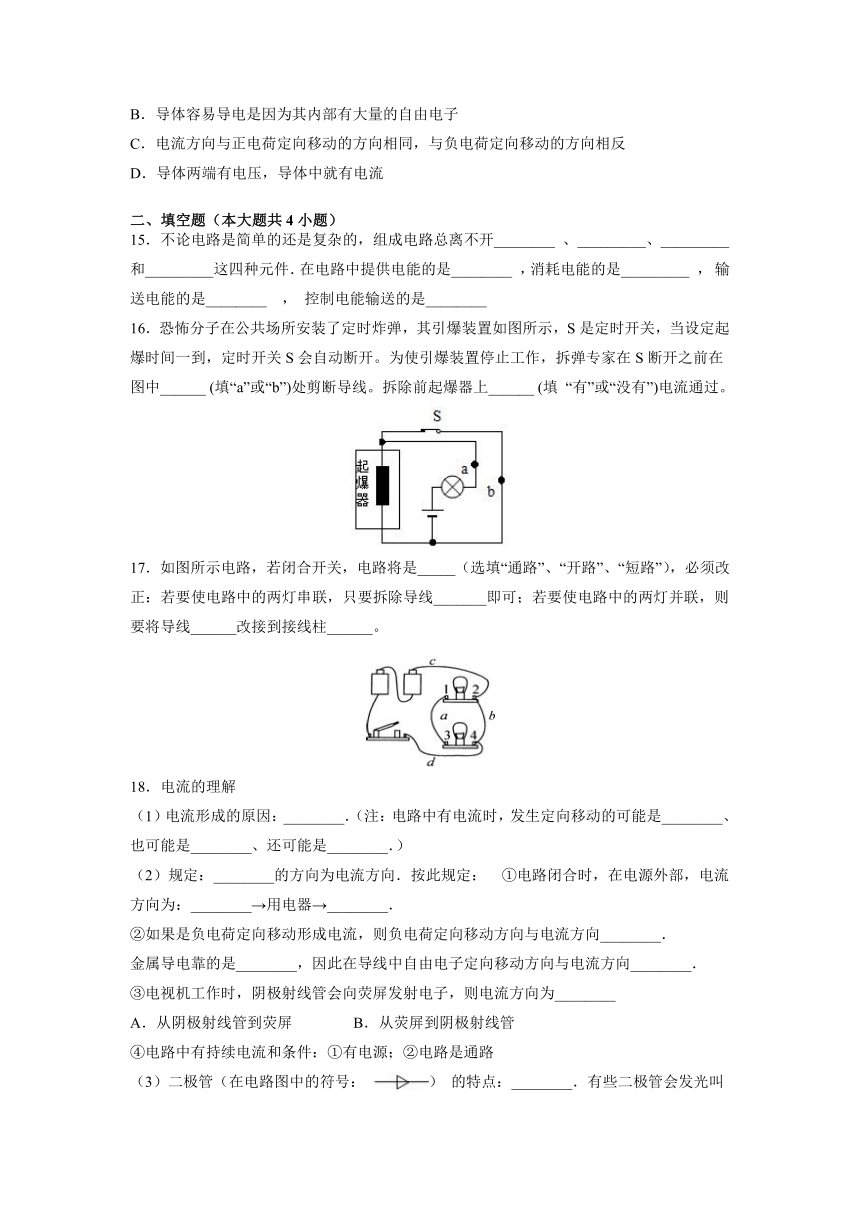

14．关于电流，下列说法正确的是（
）
A．电流是自由电子的定向移动形成的
B．导体容易导电是因为其内部有大量的自由电子
C．电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反
D．导体两端有电压，导体中就有电流
二、填空题（本大题共4小题）
15．不论电路是简单的还是复杂的，组成电路总离不开________
、_________、_________和_________这四种元件．在电路中提供电能的是________
，消耗电能的是_________
，
输送电能的是________
，
控制电能输送的是________
16．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中______
(填“a”或“b”)处剪断导线。拆除前起爆器上______
(填
“有”或“没有”)电流通过。
17．如图所示电路，若闭合开关，电路将是_____（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线_______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。
18．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定：
①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏
B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号：
）
的特点：________．有些二极管会发光叫________．
三、解答题（本大题共2小题，解答过程必修有必要的文字说明，公式和解题过程）
19．在学习电流时，我们通常用水流来进行类比，如图（a）、（b）所示。从能量角度来看，“水往低处流”是水由高重力势能处向低重力势能处运动，若要使水“逆流而上”，必须对它做功，抽水机便起到了这个作用。
如果也从能量角度，来解释电流的形成，可以引入电荷的“电势能”这一概念。请根据上述信息判断：
①电源________（选填“正”或“负”）极处电荷的电势能较高，理由是________；
②电路中对电荷做功，使其“逆流而上”的元件是________。
20．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．
（3）LED灯泡发光时，将电能主要转化为_____能．
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．
（5）用布擦干后的感应发光冰块内部的电路处于_____状态．
参考答案
1．C
【解析】解答：电路的基本组成包括电源、开关、导线和用电器，开关控制通过用电器的电流，通常所说的开灯是要让电灯通过电流发光，即“开灯”就是闭合开关，反之，“关灯”是指断开开关.
点睛：本题主要是考查电路的三种状态，解题需要知道通路和断路是正常的状态，电源短路是不允许出现.日常生活中的一些说法和物理学中规范说法的不同，应在学习中加以区分，并注意在答题过程中尽量使用规范的物理语言．
2．A
【解析】由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态．说明小球能够控制风扇的工作状态，相当于开关．
3．B
【解析】A.开关闭合后，发生电源短路，两盏灯都不能发光，故选项A不符合要求；
B.由图知，开关闭合后，两灯泡并联，两盏灯都能发光，故选项B符合要求；
C.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项C不符合要求；
D.由图知，开关闭合后，左边灯泡L1被短路，只有L2发光，故选项D不符合要求；
故只有选项B说法正确；故应选B．
4．B
【解析】A带负电，说明A有多余电子，连接的瞬间，电子从A到B移动，则验电器B带上了负电，B的金属箔的张角增大；而电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向B→A，而不能判断金属棒是否带正电，故B正确，AC错误；金属箔张开是因为金属箔带了同种电荷而相互排斥的，故D错误．
5．A
【解析】
解答：A.
开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故A正确；B.
用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；C.
电源与水泵作用相似，电源提供电压，水泵提供水压，故C错误；D.
导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误．
点睛：电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似．
6．B
【解析】
解答：在电路中消耗电能的装置叫用电器（也叫负载），是用电能进行工作的装置；如电灯，电视或电阻等其他用电器.导线、开关、灯座不是用电器，电铃、电动机、电视机、电烙铁是用电器.
点睛：用电器的功能是把电能转变为其他形式能，例如，电炉把电能转变为热能；电动机把电能转变为机械能，等等；通常使用的照明器具、家用电器、机床等都可称为用电器.比较容易分辨．
7．C
【解析】
由图示可知，开关是断开的，所以是开路，故A错；开关闭合后，电路是通路，故B错；开关闭合后，电流由电源正极流出，经开关、灯泡后，回到电源负极，故C正确；在串联电路中开关的位置对电路是没有影响的，故D错；应选C．
8．C
【解析】
A图中没有用电器和开关，错误；B图电源没有连入电路中，错误；C图中有电源、用电器、开关和导线，连接正确；D图中开关没有连入电路，不起作用，错误；故应选C．
9．C
【解析】A．图符合电路的一般特点，故A正确，不符合题意；
B．图中两个灯泡是并联的，故B正确，不符合题意；
C．图中开关闭合后，会短路电源，故C不正确，符合题意；
D．图中两个灯泡是串联的，故D正确，不符合题意。
故选C。
10．D
【解析】解答：金属球接地时，由于异种电荷相互吸引，验电器的金属箔片带正电，所以大地上的自由电子就会通过金属导体转移到金属箔片上，中和验电器上的正电荷。故选D.
点睛：明确在金属导体中导电的是带负电的自由电子是解决此题的关键．
11．B
【解析】A．丝绸摩擦过的玻璃棒带正电，故A错误；
B．用丝绸摩擦过的玻璃棒带正电，玻璃棒接触验电器的金属球，使验电器带正电荷，由于两箔片都带正电荷互相排斥而张开，故B正确；
C．玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上，故C错误；
D．因为电流方向与电子定向移动的方向相反，此过程中，瞬间电流的方向从玻璃棒到验电器的箔片，故D错误．
12．B
【解析】分析电路可知灯L1与L2并联，当两个开关均闭合时，灯L1被开关S1短路，所以小灯L1和L2都不亮，故B正确．
13．A
【解析】
解答：开关S2无论闭合或断开,它和L2都被导线短路,灯L2中没有电流，不会发光；
当S1闭合时,电路中有电流通过灯泡L1,处于通路状态,L1发光;所以开关S1,S2都闭合时,只有L1发光．
点睛：开关闭合后，用电器是否可以正常工作，有以下几个条件：（1）电路中必须有电源（2）电路中没有断路的情况；（3）用电器或电源没有被短路；且通路是指电路连接好后，闭合开关，处处相通的电路；短路是指导线不经过任何用电器直接跟电源两端连接的电路．
14．C
【解析】
A.
电流是自由电荷的定向移动形成的，A错误；
B.
导体容易导电是因为其内部有大量的自由电荷，B错误；
C.
人们规定正电荷定向移动的方向为电流方向，所以电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反正确；
D.
导体两端有电压，电路必须为通路才会有电流，故D错误；
选C．
15．电源
开关
导线
用电器
电源
用电器
导线
开关
【解析】电路的组成包括电源，用电器，开关，导线．
电源是提供电能的装置，用电器是用电来工作的装备，开关是用来控制电路通、断的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件．
故答案为电源；开关；导线；用电器；电源；用电器；导线；开关．
16．a
没有
【解析】[1][2]由图可知，当S闭合时，起爆器短路，则起爆器中没有电流通过；若S断开起爆器将与灯泡串联，形成通路，则起爆器会因为通过电流而引爆炸弹。
17．短路
b
c（d）
1(3)
【解析】[1]若闭合开关，电流将经开关、导线d、b、c直接把电源两极相连，为短路。
[2]若要使电路中的两灯串联，只要拆除导线b即可。
[3][4]若要使电路中的两灯并联，则要将导线c接1接线柱或导线d接3接线柱。
18．电荷的定向移动
正电荷
负电荷
正、负电荷
正电荷定向移动
正极
负极
相反
自由电子
相反、B、单向导电性、发光二极管
【解析】（1）电荷的定向移动形成电流，发生定向移动的可以是正电荷、也可以是负电荷、还可能是正、负电荷同时定向移动；
（2）人们将正电荷定向移动的方向规定为电流的方向；
①电源正极聚集大量正电荷，负极聚集大量负电荷，电路闭合时，在电源外部，电流方向为：正极﹣﹣用电器﹣﹣负极；
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向相反；
金属导电靠的是自由电子，是负电荷，因此在导线中自由电子定向移动方向与流方向相反；
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为从荧屏到阴极射线管，选B；（3）二极管具有单向导电性，能够发光的二极管称为发光二极管．
19．正
见解析
电源
【解析】[1][2]依据水由高重力势能处向低重力势能处运动，在电路中，电流从电源的正极经过用电器流向负极，所以电源正极处电荷的电势能较高。
[3]若要使水“逆流而上”，需要用抽水机对它做功，电路中的电源就类似于水路中的抽水机，对电荷做功，使电荷“逆流而上”发生定向运动，形成电流。
20．开关
热传递
减小
光
单向导电性
开路
【解析】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
