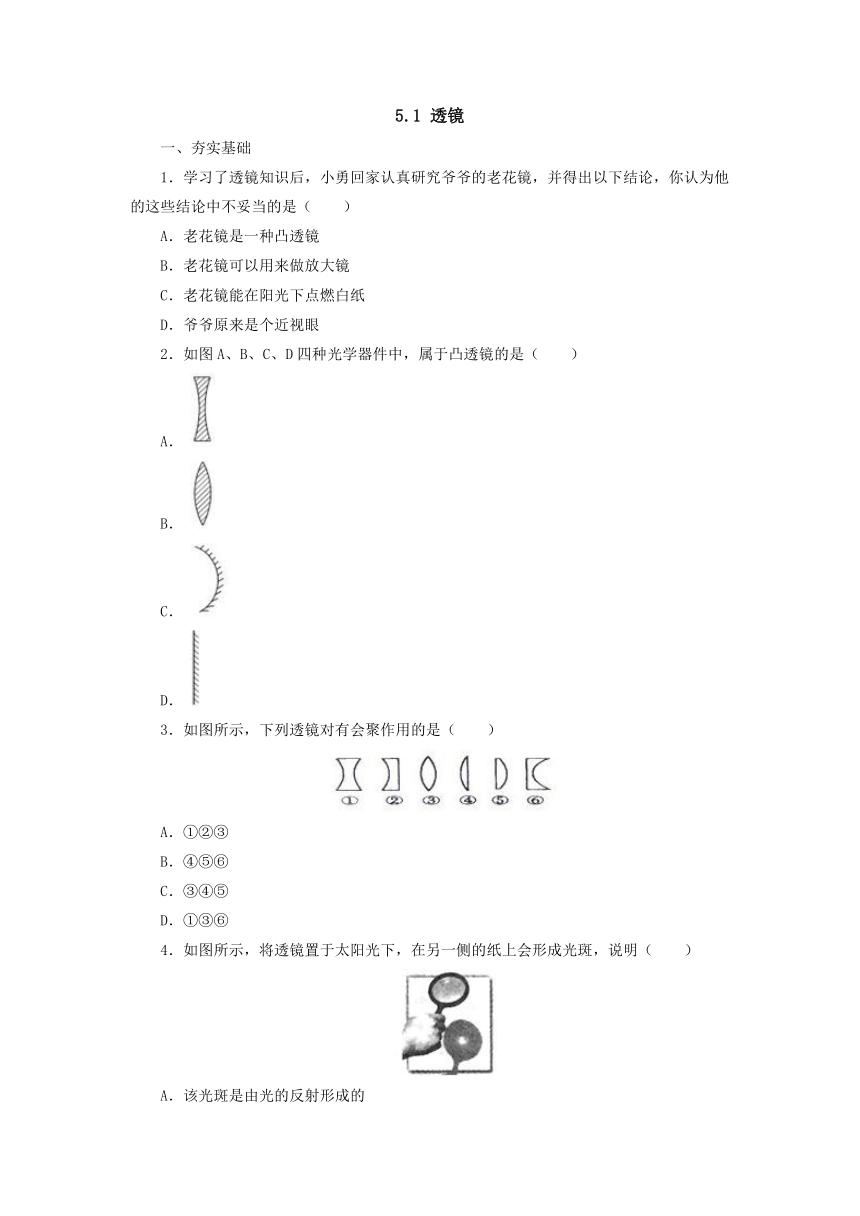

5.1
透镜
一、夯实基础
1.学习了透镜知识后,小勇回家认真研究爷爷的老花镜,并得出以下结论,你认为他的这些结论中不妥当的是( )
A.老花镜是一种凸透镜
B.老花镜可以用来做放大镜
C.老花镜能在阳光下点燃白纸
D.爷爷原来是个近视眼
2.如图A、B、C、D四种光学器件中,属于凸透镜的是( )
A.
B.
C.
D.
3.如图所示,下列透镜对有会聚作用的是( )
A.①②③
B.④⑤⑥
C.③④⑤
D.①③⑥
4.如图所示,将透镜置于太阳光下,在另一侧的纸上会形成光斑,说明( )
A.该光斑是由光的反射形成的
B.该光斑一定在透镜的焦点上
C.此类透镜可以制作近视镜片
D.此类透镜对光有会聚作用
5.下列说法正确的是( )
A.凸透镜是很厚的透镜,而凹透镜是很薄的透镜
B.王伯伯戴的老花镜对光有会聚作用
C.汽车的观后镜是用凸面镜做成的
D.人在照镜时,人离镜近时所成的像特别大
二、能力提升

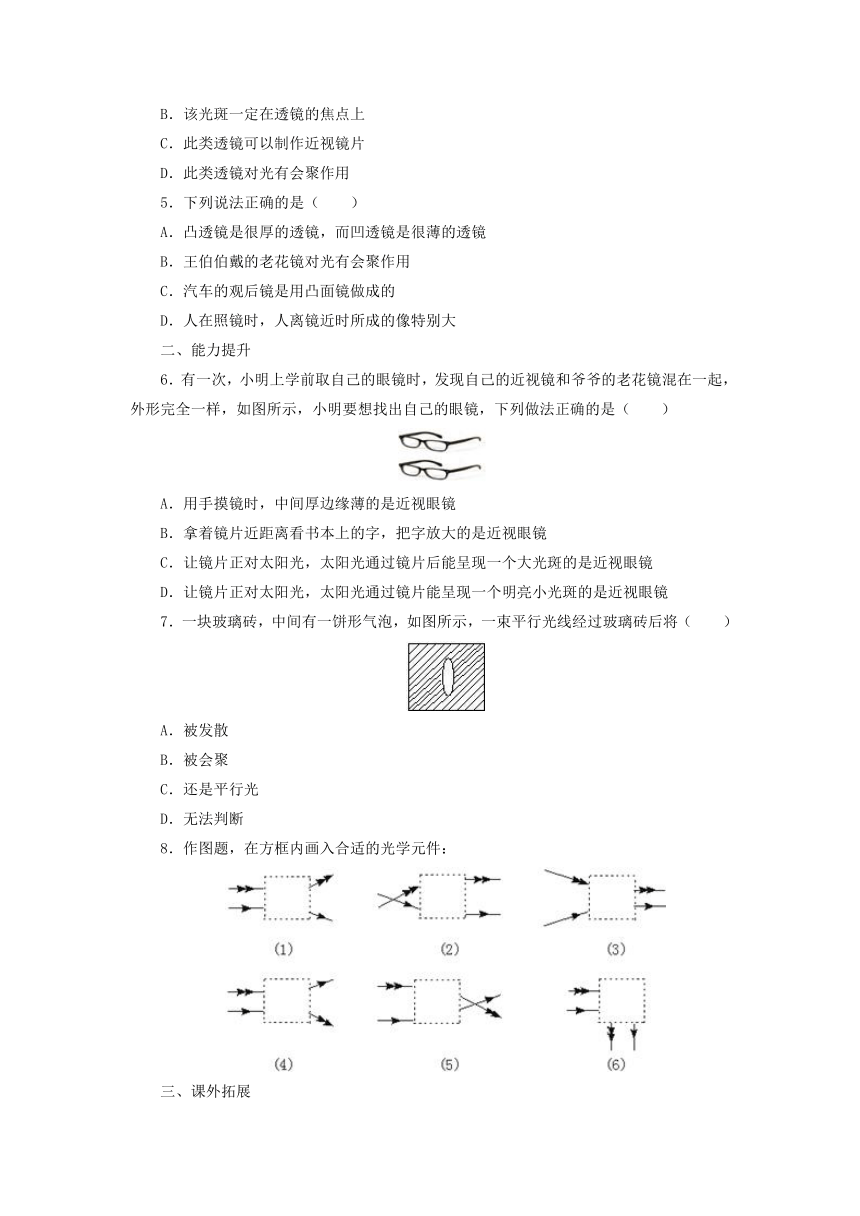

6.有一次,小明上学前取自己的眼镜时,发现自己的近视镜和爷爷的老花镜混在一起,外形完全一样,如图所示,小明要想找出自己的眼镜,下列做法正确的是( )
A.用手摸镜时,中间厚边缘薄的是近视眼镜
B.拿着镜片近距离看书本上的字,把字放大的是近视眼镜
C.让镜片正对太阳光,太阳光通过镜片后能呈现一个大光斑的是近视眼镜
D.让镜片正对太阳光,太阳光通过镜片能呈现一个明亮小光斑的是近视眼镜
7.一块玻璃砖,中间有一饼形气泡,如图所示,一束平行光线经过玻璃砖后将( )
A.被发散
B.被会聚
C.还是平行光
D.无法判断
8.作图题,在方框内画入合适的光学元件:
三、课外拓展

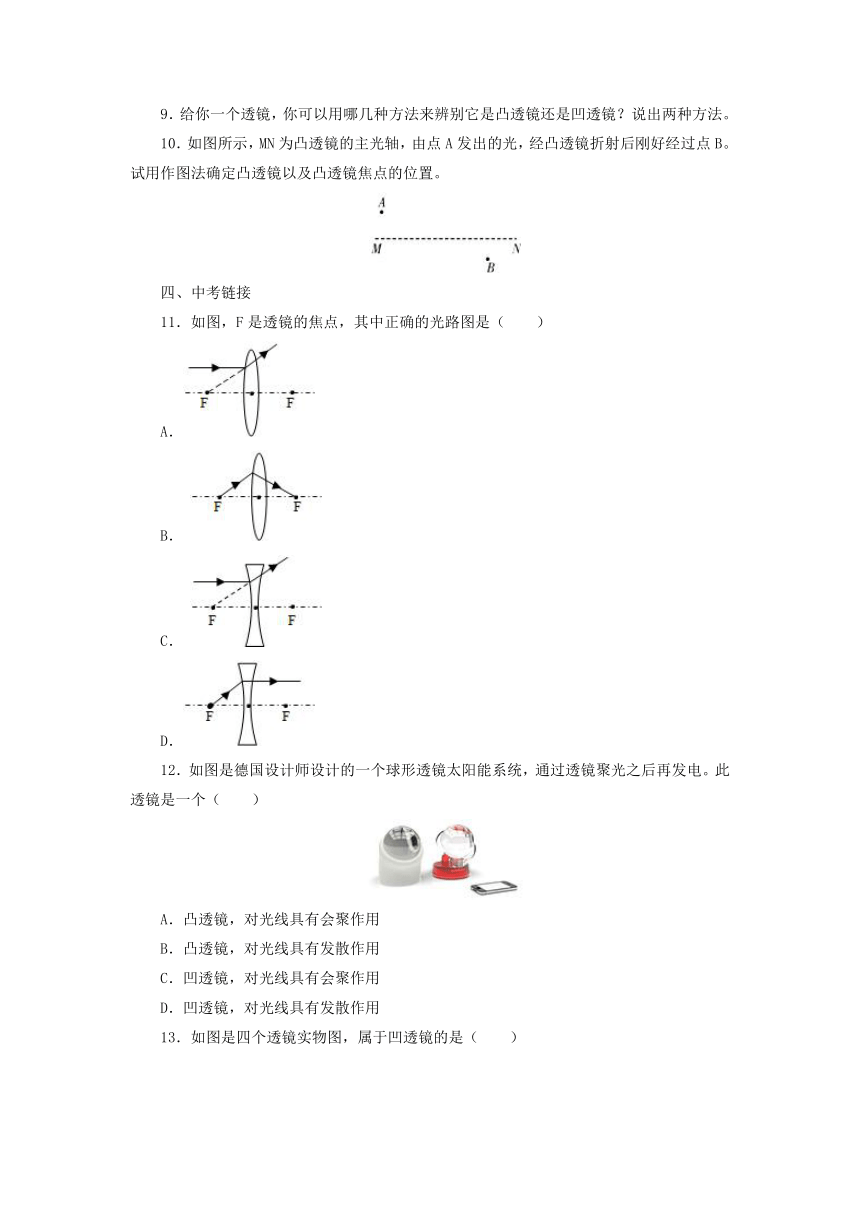

9.给你一个透镜,你可以用哪几种方法来辨别它是凸透镜还是凹透镜?说出两种方法。
10.如图所示,MN为凸透镜的主光轴,由点A发出的光,经凸透镜折射后刚好经过点B。试用作图法确定凸透镜以及凸透镜焦点的位置。
四、中考链接
11.如图,F是透镜的焦点,其中正确的光路图是( )
A.
B.
C.
D.
12.如图是德国设计师设计的一个球形透镜太阳能系统,通过透镜聚光之后再发电。此透镜是一个( )
A.凸透镜,对光线具有会聚作用
B.凸透镜,对光线具有发散作用
C.凹透镜,对光线具有会聚作用
D.凹透镜,对光线具有发散作用
13.如图是四个透镜实物图,属于凹透镜的是( )
A.
B.
C.
D.
参考答案
一、夯实基础
1、【答案】D
2、【答案】B
3、【答案】C
4、【答案】D
5、【答案】BC
二、能力提升
6、【答案】C
【解析】A、中间厚边缘薄的是凸透镜,用于矫正远视眼,故A错误;B、拿着镜片看字,把字放大的是放大镜,即是凸透镜,是远视镜,故B错误;C、让镜片正对太阳光,太阳光通过镜片后能呈现一个大光斑,即能使得光线发散,所以是凹透镜,即是近视镜,故C正确;D、让镜片正对太阳光,太阳光通过镜片能呈现一个明亮小光斑的是凸透镜,即是远视镜,故D错误。故选C。
7、【答案】A
【解析】(1)如果不对图片进行分析,很容易误选B,因为凸形气泡不是玻璃元件,故它不是凸透镜;
(2)玻璃砖被气泡分成两部分,这两部分都是中间薄,边缘厚,都是凹透镜,对光线有发散作用,因此平行光经过玻璃砖后,会变得发散。故选
A。
8、【答案】如下图所示
【解析】(1)第一个图的折射光线比起入射光线更加远离主光轴,所以这个透镜对光线有发散作用,因此填凹透镜。
(2)第二个图的折射光线比入射光线向主光轴靠拢,所以这个透镜对光线有会聚作用,因此填凸透镜。
(3)第三个图的折射光线比起入射光线更加远离主光轴,所以这个透镜对光线有发散作用,因此填凹透镜。
(4)第四幅图的折射光线比入射光线向主光轴靠拢,所以这个透镜对光线有会聚作用,因此填凸透镜。
(5)第五幅图的折射光线比入射光线向主光轴靠拢,所以这个透镜对光线有会聚作用,因此填凸透镜。
(6)第六个图中的光学元件不能使光线透过,但能改变光路,所以该图中是平面镜。
如下图:
;
三、课外拓展
9、【答案】(1)凸透镜对光线有会聚作用;凹透镜对光线有发散的作用.透镜正对着太阳光(平行光源)移动,另一侧能得到最小最亮的点说明是凸透镜,出现一个暗圈的是凹透镜。
(2)把透镜放在字的附近去看字,能起放大作用的是凸透镜,缩小的是凹透镜。
【解析】(1)用手去摸,中间厚、边缘薄的说明是凸透镜(不提倡用手摸,可直接观察)。
(2)透镜正对着太阳光移动,另一侧能得到最小最亮的点说明是凸透镜,出现一个暗圈的是凹透镜。
(3)凸透镜能成实像、凹透镜成虚像.点燃蜡烛,在另一侧的屏上看能否成像,光屏上能接到像的是凸透镜成的实像.不能能成像的是凹透镜。
(4)能作为放大镜使用的是凸透镜.把透镜放在字的附近去看字,能起放大作用的是凸透镜,缩小的是凹透镜。
10、【答案】如下图所示
【解析】过光心的光线,传播方向不变,连接AB与主光轴相交于一点,这点便是凸透镜的主光轴,从而可以确定凸透镜的位置,如下图所示:
;
由A点发出的平行于主光轴的光线将通过焦点并射到B点,从而可以得出凸透镜右侧的焦点,如图所示:
;
根据光路的可逆性,由B点发出的光经凸透镜后经焦点射到A点(即从A点经焦点的光经凸透镜平行于主光轴),如图所示:
.
四、中考链接
11、【答案】C
【解析】A、入射光线平行于主光轴,经过凸透镜折射后,折射光线应该过焦点.故A错误;B、通过焦点的光线经凸透镜折射后将平行于主光轴.故B错误;C、平行于主光轴的入射光线经过凹透镜折射后,折射光线的反向延长线过焦点.故C正确;D、凹透镜对光线有发散作用,而图中的凹透镜对光线起了会聚作用,故D错误。故选C。
12、【答案】A
【解析】由题意可知,通过透镜聚光之后再发电.则该透镜对光线有会聚作用,由凸透镜对光线有会聚作用、凹透镜对光线具有发散作用可知,此透镜是一个凸透镜。故选A。
13【答案】C
【解析】A、透镜中间比边缘厚是凸透镜;B、透镜中间比边缘厚是凸透镜;C、透镜中间比边缘薄是凹透镜;D、透镜中间比边缘厚是凸透镜。故选C。
