《电压》课时练习

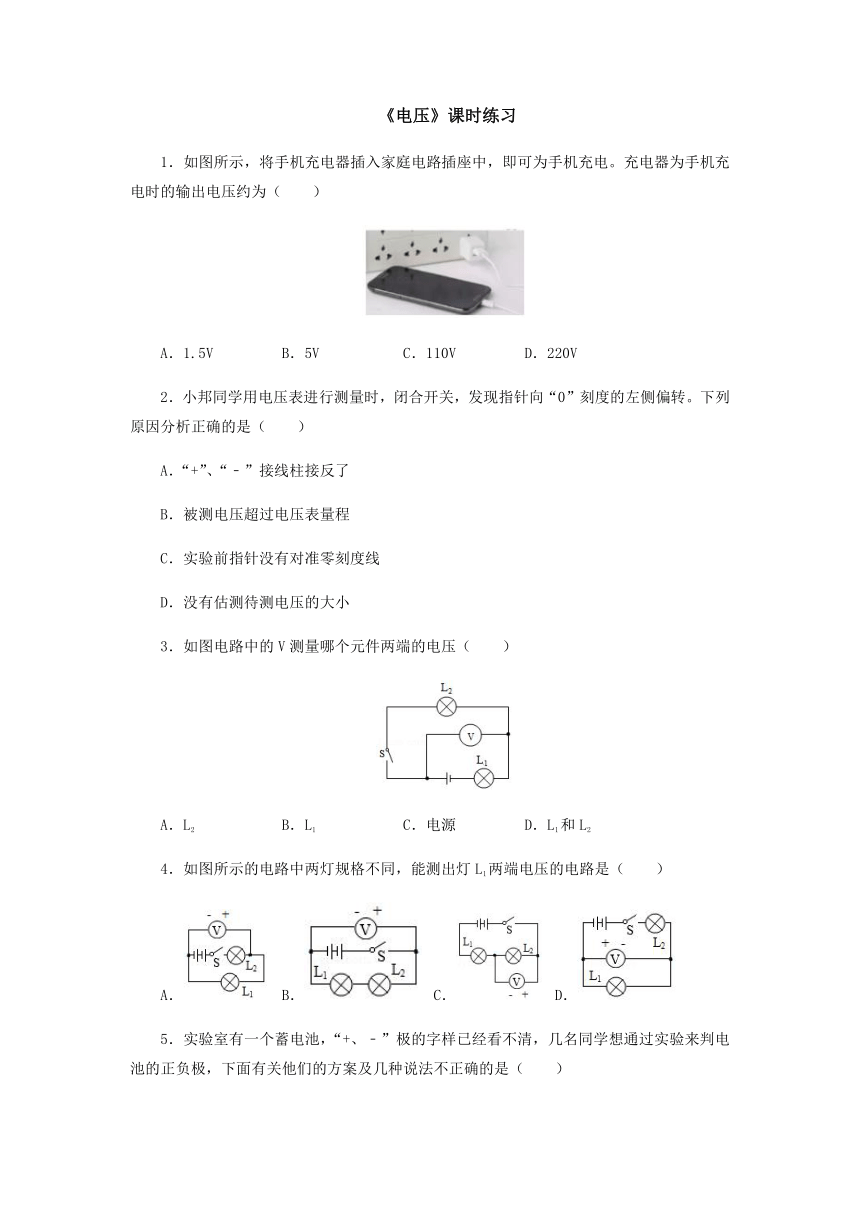

1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。充电器为手机充电时的输出电压约为（　　）
A．1.5V
B．5V
C．110V
D．220V
2．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）
A．“+”、“﹣”接线柱接反了
B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线
D．没有估测待测电压的大小
3．如图电路中的V测量哪个元件两端的电压（　　）
A．L2
B．L1
C．电源
D．L1和L2
4．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是（　　）
A．
B．
C．
D．

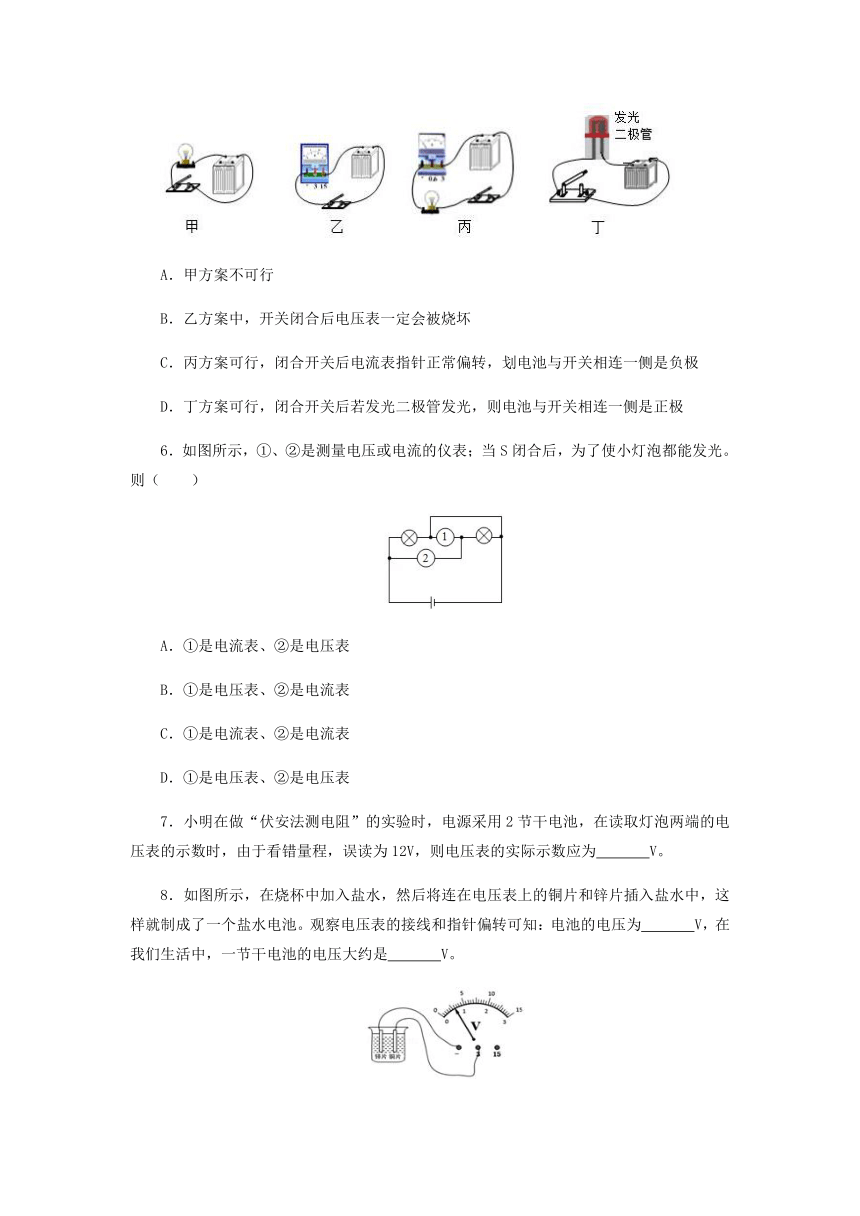

5．实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（　　）
A．甲方案不可行
B．乙方案中，开关闭合后电压表一定会被烧坏
C．丙方案可行，闭合开关后电流表指针正常偏转，划电池与开关相连一侧是负极
D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极
6．如图所示，①、②是测量电压或电流的仪表；当S闭合后，为了使小灯泡都能发光。则（　　）
A．①是电流表、②是电压表
B．①是电压表、②是电流表
C．①是电流表、②是电流表
D．①是电压表、②是电压表
7．小明在做“伏安法测电阻”的实验时，电源采用2节干电池，在读取灯泡两端的电压表的示数时，由于看错量程，误读为12V，则电压表的实际示数应为　
　V。
8．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压为　
　V，在我们生活中，一节干电池的电压大约是　
　V。

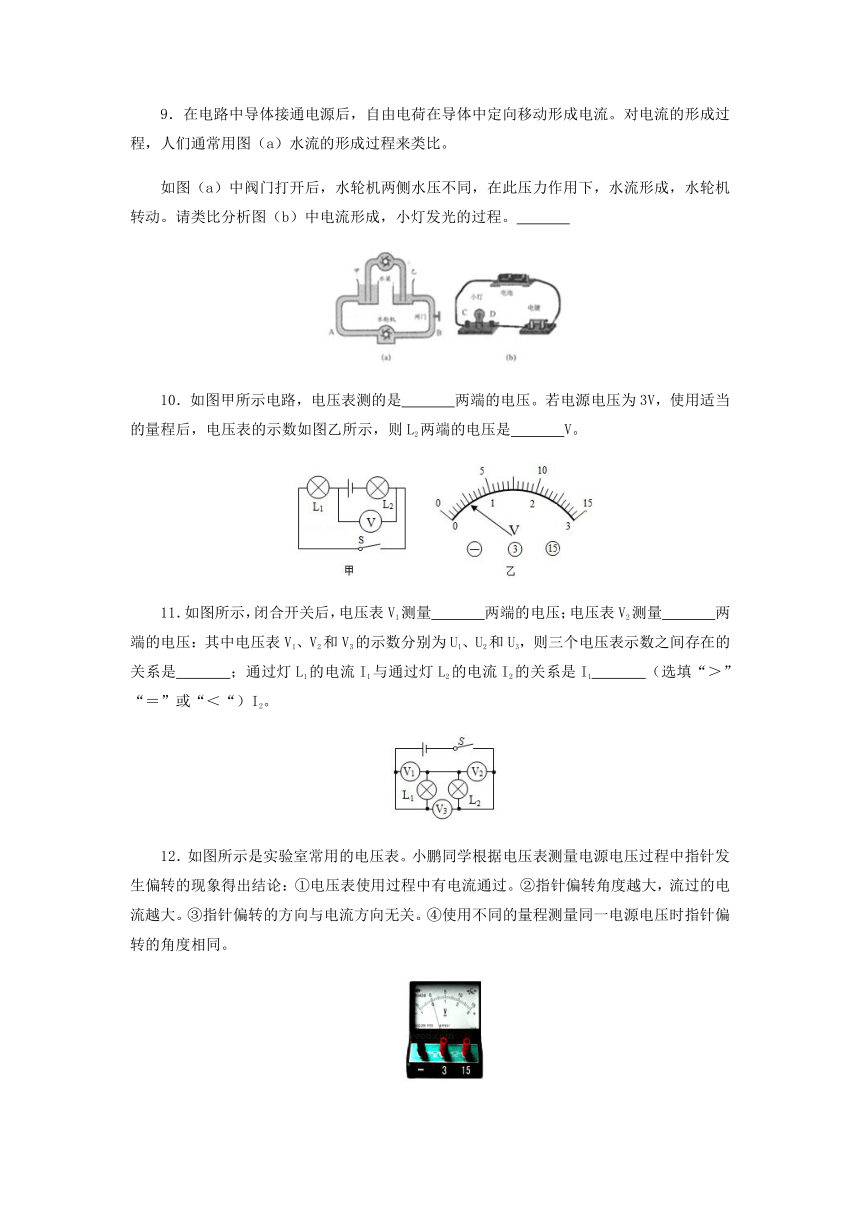

9．在电路中导体接通电源后，自由电荷在导体中定向移动形成电流。对电流的形成过程，人们通常用图（a）水流的形成过程来类比。
如图（a）中阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。请类比分析图（b）中电流形成，小灯发光的过程。　
　
10．如图甲所示电路，电压表测的是　
　两端的电压。若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L2两端的电压是　
　V。
11．如图所示，闭合开关后，电压表V1测量　
　两端的电压；电压表V2测量　
　两端的电压：其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是　
　；通过灯L1的电流I1与通过灯L2的电流I2的关系是I1　
　（选填“＞”“＝”或“＜“）I2。
12．如图所示是实验室常用的电压表。小鹏同学根据电压表测量电源电压过程中指针发生偏转的现象得出结论：①电压表使用过程中有电流通过。②指针偏转角度越大，流过的电流越大。③指针偏转的方向与电流方向无关。④使用不同的量程测量同一电源电压时指针偏转的角度相同。
（1）你认为小鹏同学得出的结论正确的是　
　（写出序号）。
（2）关于小鹏同学的结论，请写出你认为错误的某一条（写出序号）并说出你的依据。
答：　
　，依据：　
　。
参考答案
1．B【解析】充电器为手机充电时的输出电压较小，在5V左右。
2．A【解析】使用电压表时，必须使电流从正接线柱流入，从负接线柱流出，指针会向右侧偏转；电压表指针向左偏转，即指针反向偏转，这是电压表正负接线柱接反了造成的。
3．A【解析】由图可知，电路中只有一条电流的路径，两灯泡串联，电压表V并联在L2的两端，则测量的是L2两端的电压，
4．A【解析】A、在图所示电路中，电压表并联在灯L1两端，测灯L1两端电压，故A符合题意；B、在图所示电路中，开关闭合后，电压表并联在灯L1、L2串联电路两端，电压表测两灯的串联总电压，故B不符合题意；C、在图所示电路中，电压表与灯L2并联，电压表测灯L2两端电压，故C不符合题意；D、电压表测灯L1两端电压，但电压表的正负接线柱连接错误，故D不符合题意。
5．B【解析】A、闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源正负极。故A说法正确；B、在不超过电压表量程的条件下，电压表可以直接接在电源两极上，图中电源电源为4V，电压表选择15V量程，不会烧坏电压表。故B说法不正确；C、闭合开关后，若电流表的指针向右偏转，说明靠近电流表正接线柱的是电源正极，若电流表的指针向左偏转，则连接电流表负接线柱的是电源的负极。故C说法正确；D、闭合开关后，发光二极管具有单向导电性，二极管是否发光就可以确定电源的右端是正极。故D说法正确。
6．B【解析】从图中可以看出，开关S闭合后，如果两个灯泡都能发光，①表不能为电流表，否则右面的灯泡被短路，故①只能为电压表；使两灯都能发光，则②为电流表；
7．2.4【解析】电源采用2节干电池，则电源电压最多为3V，所以电压表应选用0～3V量程；实验室电压表有两个量程，0～3V量程的最小分度值为0.1V，0～15V量程的最小分度值为0.5V；由于看错量程，误读为12V，即看成了0～15V量程，电压表指针偏转了24个小格，而实际选用了0～3V量程（最小分度值为0.1V），那么电压表的实际示数为：24×0.1V＝2.4V。
8．0.6
1.5【解析】（1）由图知，电压表的量程为0﹣3V，分度值为0.1V，示数为0.6V；（2）一节新干电池的电压为1.5V。
9．小灯两端有电压，在电压的作用下，电荷定向移动形成电流，小灯发光
【解析】a图中，当阀门打开时，容器甲、乙和水管AB上端开口、底部连通，构成了一个连通器；甲、乙中水面高度不同，从而使水轮机两侧的压强不同，A侧的压强大于B侧的压强，A边的压力大于B边的压力，由于压力差，水管中就形成从A→B的水流；b图中，小灯两端有电压，在电压的作用下，电荷定向移动形成电流，小灯发光。
10．L1
2.5
【解析】（1）如图甲所示，小灯泡L1、L2是串联连接的，电压表V与灯泡L1并联，测量的是L1两端的电压；（2）由于电源电压为3V，故电压表应该使用0﹣3V的量程，每一个大格代表1V，每一个小格代表0.1V，其示数是0.5V，即L1两端的电压是0.5V，
由串联电路的电压规律可知，L2两端的电压：U2＝U﹣U1＝3V﹣0.5V＝2.5V。
11．L1
L2
U3＝U1+U2
＝【解析】两灯串联，电压表V1与灯L1并联，测灯L1的电压；电压表V2与灯L2并联，测灯L2的电压；电压表V3测电源电压，根据串联电路电压的关系，三个电压表示数之间存在的关系是：U3＝U1+U2；根据串联电路各处的电流都相等，故通过灯L1的电流I1与通过灯L2的电流I2的关系是：I1＝I2。
12．（1）①②
（2）③
电压表正负接线柱接反时，指针会反向偏转【解析】（1）电压表的结构为：在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大。所以①②是正确的；（2）使用电压表测量用电器两端电压时，必须是使电流从电压表正接线柱流入，从负接线柱流出，否则指针将反向偏转（即向左侧偏转）；电压表一般有三个接线柱，两个量程；选择不同量程时，由于电源电压不变，改变量程，所对应的最小分度值不同，所以指针偏转角度不同；所以③④是错误的。
