15.2电流和电路同步练习 2021-2022学年人教版物理九年级全一册（含答案）

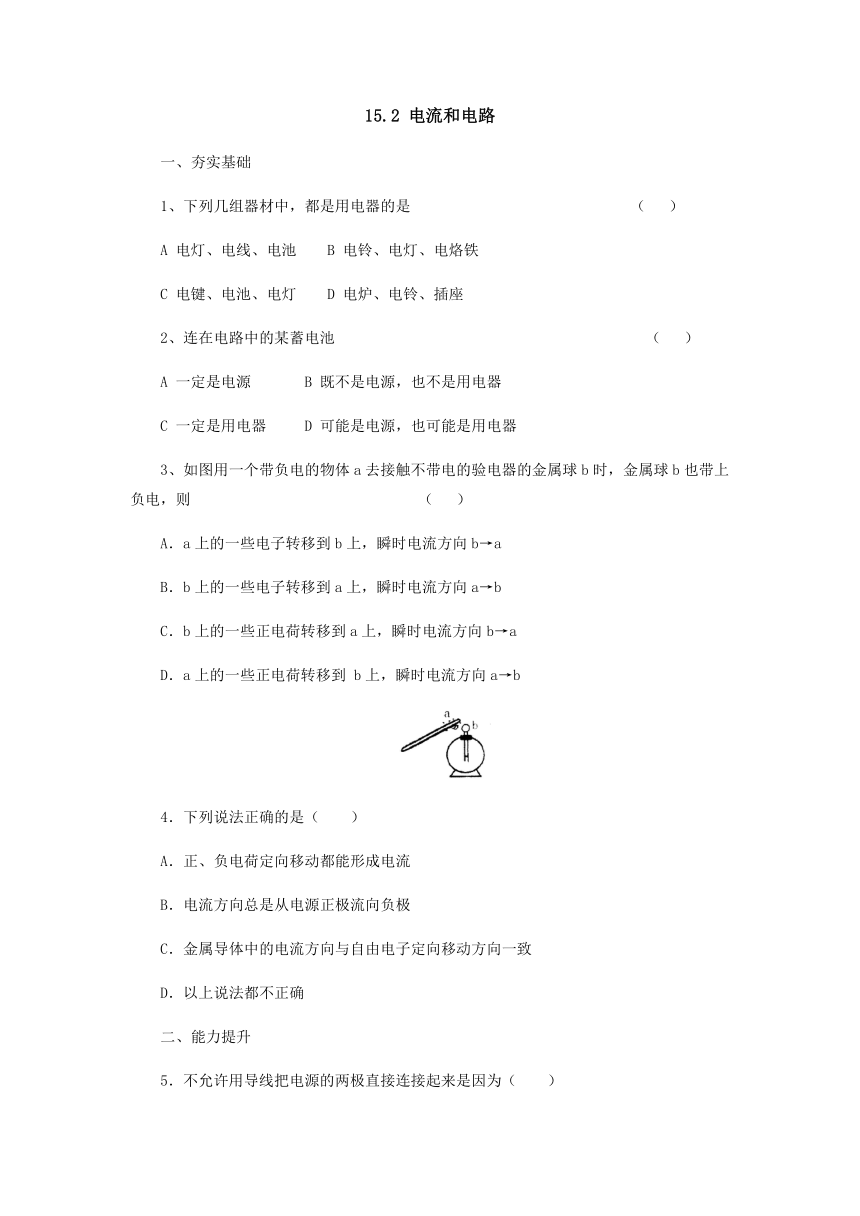

15.2
电流和电路
一、夯实基础
1、下列几组器材中，都是用电器的是
（
）
A
电灯、电线、电池
B
电铃、电灯、电烙铁
C
电键、电池、电灯
D
电炉、电铃、插座
2、连在电路中的某蓄电池
（
）
A
一定是电源
B
既不是电源，也不是用电器
C
一定是用电器
D
可能是电源，也可能是用电器
3、如图用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则
（
）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些正电荷转移到a上，瞬时电流方向b→a
D．a上的一些正电荷转移到
b上，瞬时电流方向a→b
4．下列说法正确的是（　　）
A．正、负电荷定向移动都能形成电流
B．电流方向总是从电源正极流向负极
C．金属导体中的电流方向与自由电子定向移动方向一致
D．以上说法都不正确
二、能力提升
5．不允许用导线把电源的两极直接连接起来是因为（　　）

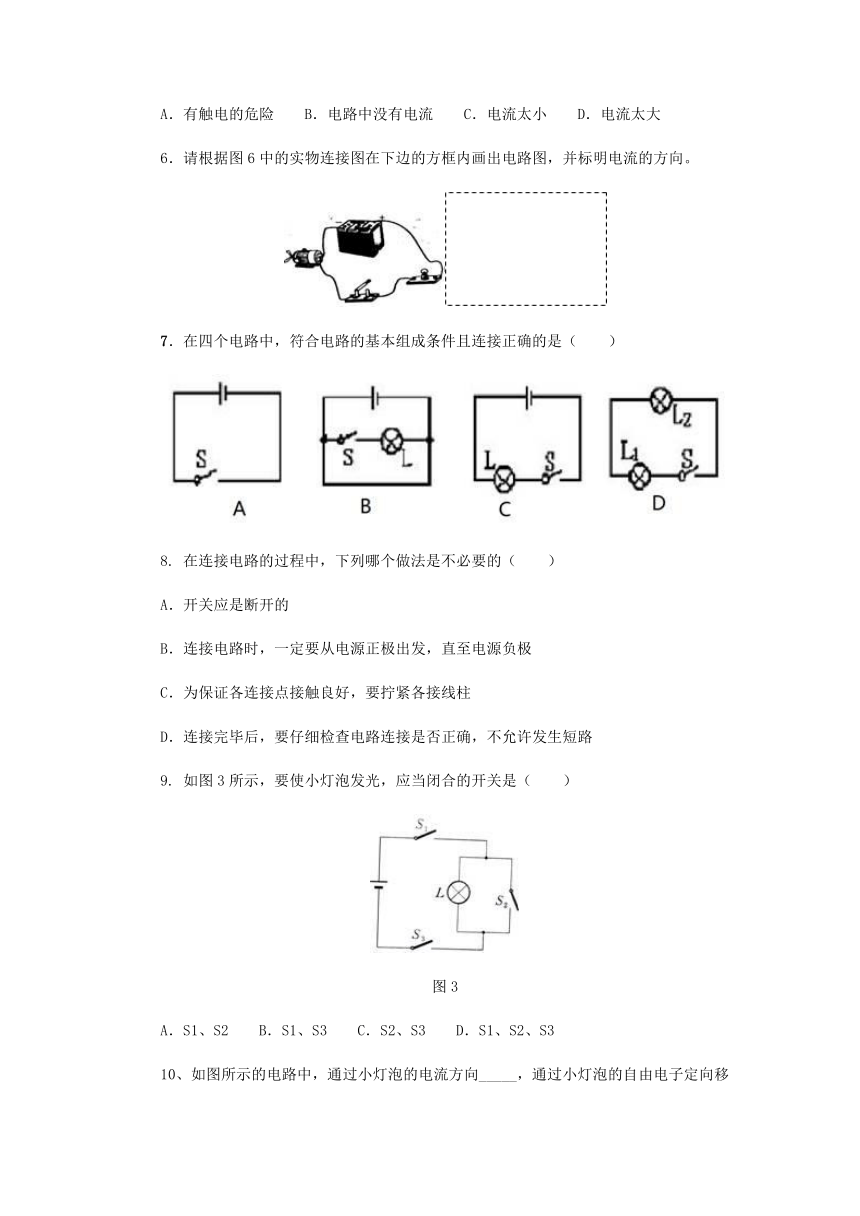

A．有触电的危险　　B．电路中没有电流　　C．电流太小　　D．电流太大
6．请根据图6中的实物连接图在下边的方框内画出电路图，并标明电流的方向。
7．在四个电路中，符合电路的基本组成条件且连接正确的是（　　）
8.
在连接电路的过程中，下列哪个做法是不必要的（　　）
A．开关应是断开的
B．连接电路时，一定要从电源正极出发，直至电源负极
C．为保证各连接点接触良好，要拧紧各接线柱
D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
9.
如图3所示，要使小灯泡发光，应当闭合的开关是（　　）
图3
A．S1、S2　　B．S1、S3　　C．S2、S3　　D．S1、S2、S3
10、如图所示的电路中，通过小灯泡的电流方向_____，通过小灯泡的自由电子定向移动方向_____（选填“向左”或“向右”）。
三、课外拓展
11、一种声光报警器的电路如题10图所示．闭合开关S1和S2后，会出现的现象是
（
）
A．灯亮，铃不响
B．灯不亮，铃不响
C．灯亮，铃响
D．灯不亮，铃响
四、中考链接
12.如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是
（　　）
A．a和b
B．c和d
C．e和f
D．g和h
13.某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因,小张用一根导线线来检查。当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。由此推测故障是（　　）
A．AB两点间存在短路
B．AB两点间存在断路
C．BC两点间存在短路
D．BC两点间存在断路
14.验电器是根据同种电荷相互排斥的原理制成的。有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，
金属棒中电流方向从
到
（选填“A”或“B”）。
15.请按照图乙所示的实物图画出电路图。
参考答案：
夯实基础
1、B
2
、D
3
、A
4、A
二、能力提升
5、D
6、略
7、C
8、B
9、B
10、向左
向右
三、课外拓展
11、A
四、中考链接
12、D
13、B
14、A
B
15、略
