16.2串、并联电路中电压的规律同步练习 2021-2022学年人教版物理九年级全一册（含答案）

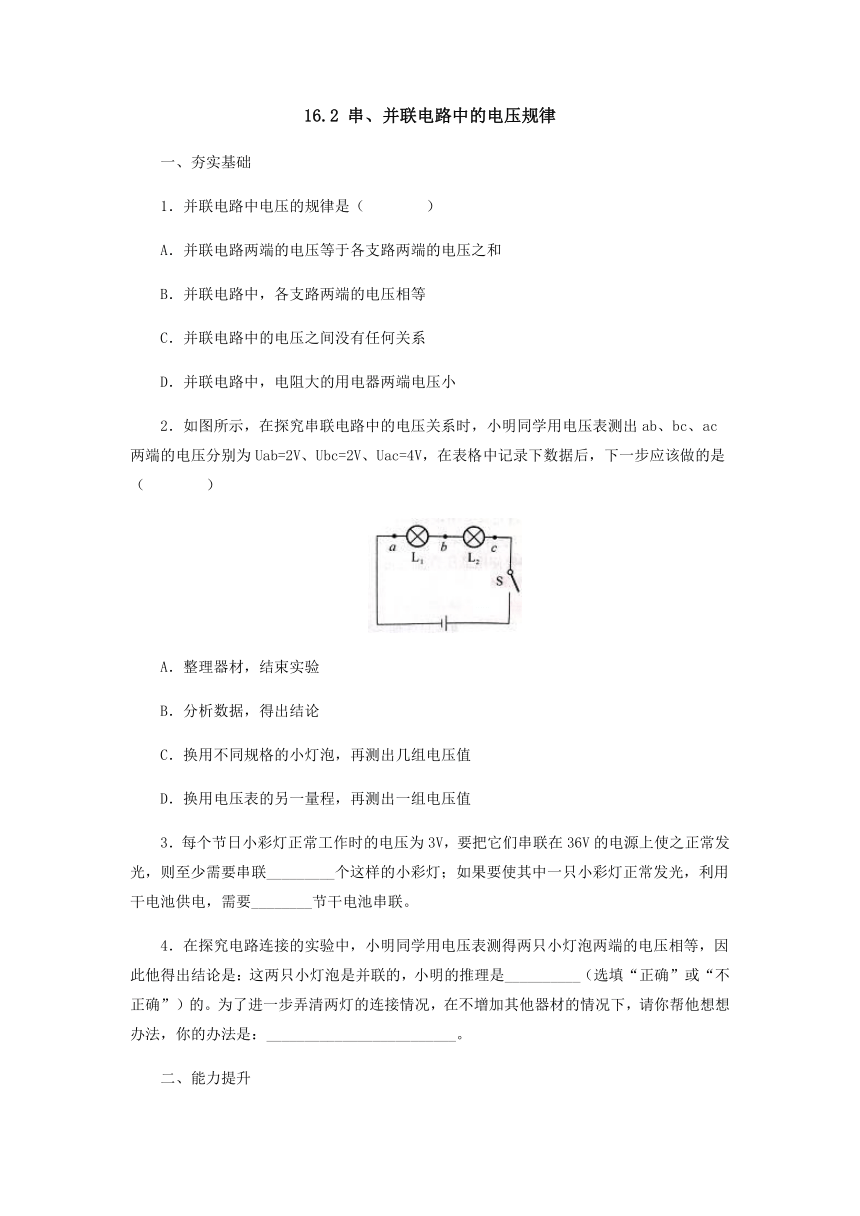

16.2
串、并联电路中的电压规律
一、夯实基础
1．并联电路中电压的规律是（ ）
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
2．如图所示，在探究串联电路中的电压关系时，小明同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V、Ubc=2V、Uac=4V，在表格中记录下数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
3．每个节日小彩灯正常工作时的电压为3V，要把它们串联在36V的电源上使之正常发光，则至少需要串联_________个这样的小彩灯；如果要使其中一只小彩灯正常发光，利用干电池供电，需要________节干电池串联。
4．在探究电路连接的实验中，小明同学用电压表测得两只小灯泡两端的电压相等，因此他得出结论是：这两只小灯泡是并联的，小明的推理是__________（选填“正确”或“不正确”）的。为了进一步弄清两灯的连接情况，在不增加其他器材的情况下，请你帮他想想办法，你的办法是：_________________________。
二、能力提升

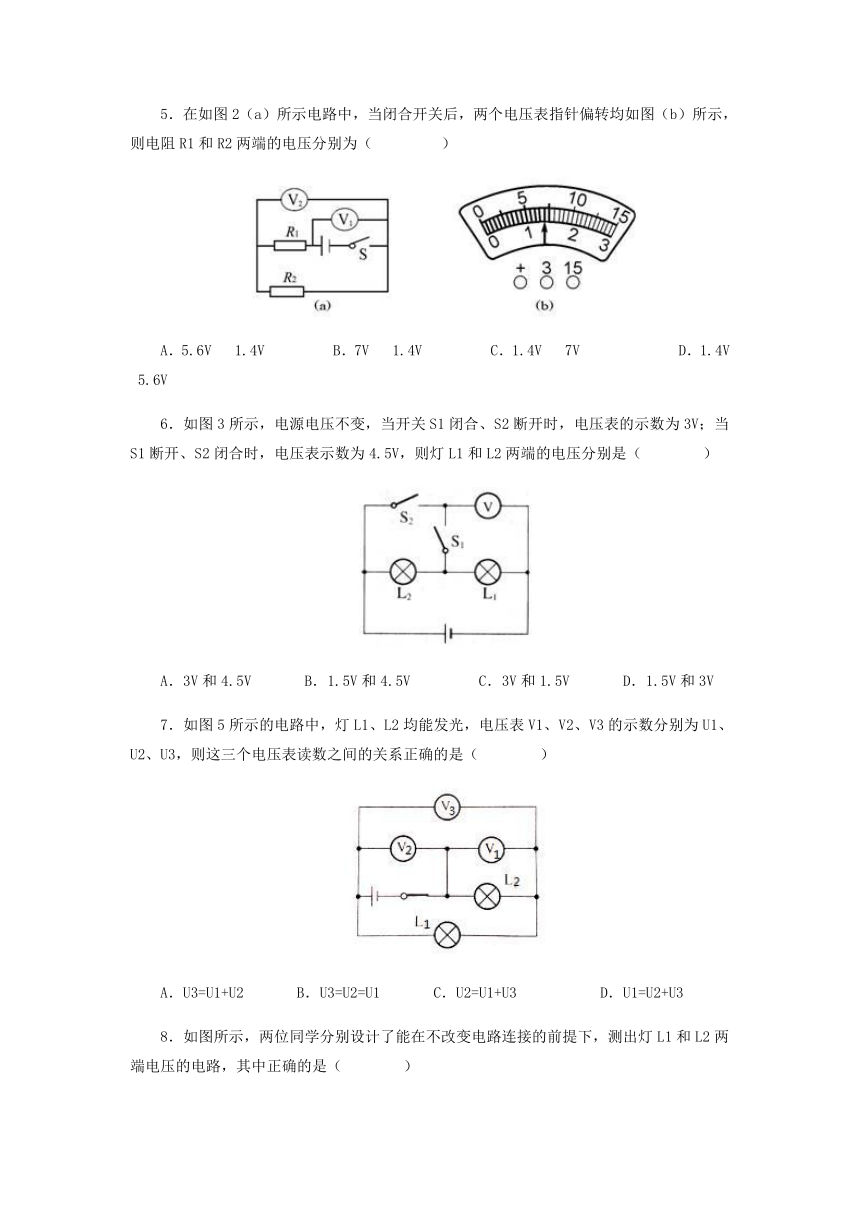

5．在如图2（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（
）
A．5.6V
1.4V
B．7V
1.4V
C．1.4V
7V
D．1.4V
5.6V
6．如图3所示，电源电压不变，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表示数为4.5V，则灯L1和L2两端的电压分别是（ ）
A．3V和4.5V
B．1.5V和4.5V
C．3V和1.5V
D．1.5V和3V
7．如图5所示的电路中，灯L1、L2均能发光，电压表V1、V2、V3的示数分别为U1、U2、U3，则这三个电压表读数之间的关系正确的是（ ）
A．U3=U1+U2
B．U3=U2=U1
C．U2=U1+U3
D．U1=U2+U3

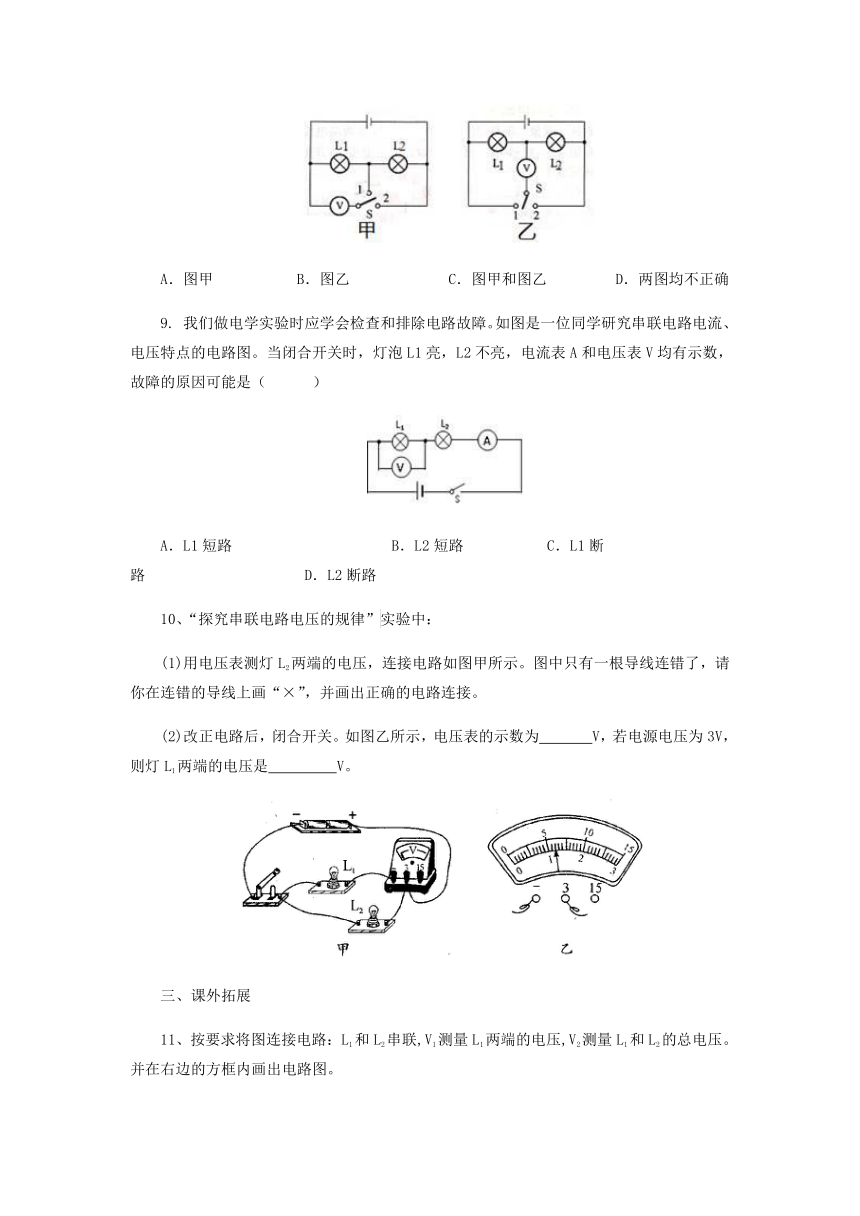

8．如图所示，两位同学分别设计了能在不改变电路连接的前提下，测出灯L1和L2两端电压的电路，其中正确的是（ ）
A．图甲
B．图乙
C．图甲和图乙
D．两图均不正确
9.
我们做电学实验时应学会检查和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，灯泡L1亮，L2不亮，电流表A和电压表V均有示数，故障的原因可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
10、“探究串联电路电压的规律”
实验中：
(1)用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并画出正确的电路连接。
(2)改正电路后，闭合开关。如图乙所示，电压表的示数为
V，若电源电压为3V，则灯L1两端的电压是
V。
三、课外拓展
11、按要求将图连接电路：L1和L2串联,V1测量L1两端的电压,V2测量L1和L2的总电压。并在右边的方框内画出电路图。
四、中考链接
12.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2
V，则L1两端的电压为_______，L2两端的电压为________。
13.如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是(
)
A.V1示数为6V
B.V1示数大于6V
C.V示数小于6V
D.V示数大于6V
14.在“研究串联电路电压特点”的实验中，某同学进行了如下探究。
【实验步骤】
连接好如图所示电路，闭合开关观察两灯发光情况；
②分别用电压表测灯L1、L2和电源两端电压，并将读数记录在表内。
请你在答题卷中用笔画线代替导线，将电压表接入电路中，测出电源电压。
【得出结论】比较表中数据可知：串联电路的总电压等于各分电压之和。
【反思交流】要使上述结论更具普遍性，同学们讨论了以下三种方案：
方案甲：反复断开、闭合开关，测出各电压值；
方案乙：更换不同规格的灯泡，测出各电压值；
方案丙：增加电池节数，测出各电压值。
以上三种方案，你认为不可行的是
。
15.根据图1所示的实物连接图，在图2的框中画出电路图．
参考答案
夯实基础
1、B
2
、C
3
、12
2
4、不正确 再利用电压表测出电源两端电压，与灯泡两端电压进行比较
二、能力提升
5、A
6、C
7、C
8、A
9、B
10、图略
1.2
1.8
三、课外拓展
11、略
四、中考链接
12、4V
2V
13、A
14、如图所示
方案甲
15、
