16.4变阻器同步练习 2021-2022学年人教版物理九年级全一册（含答案）

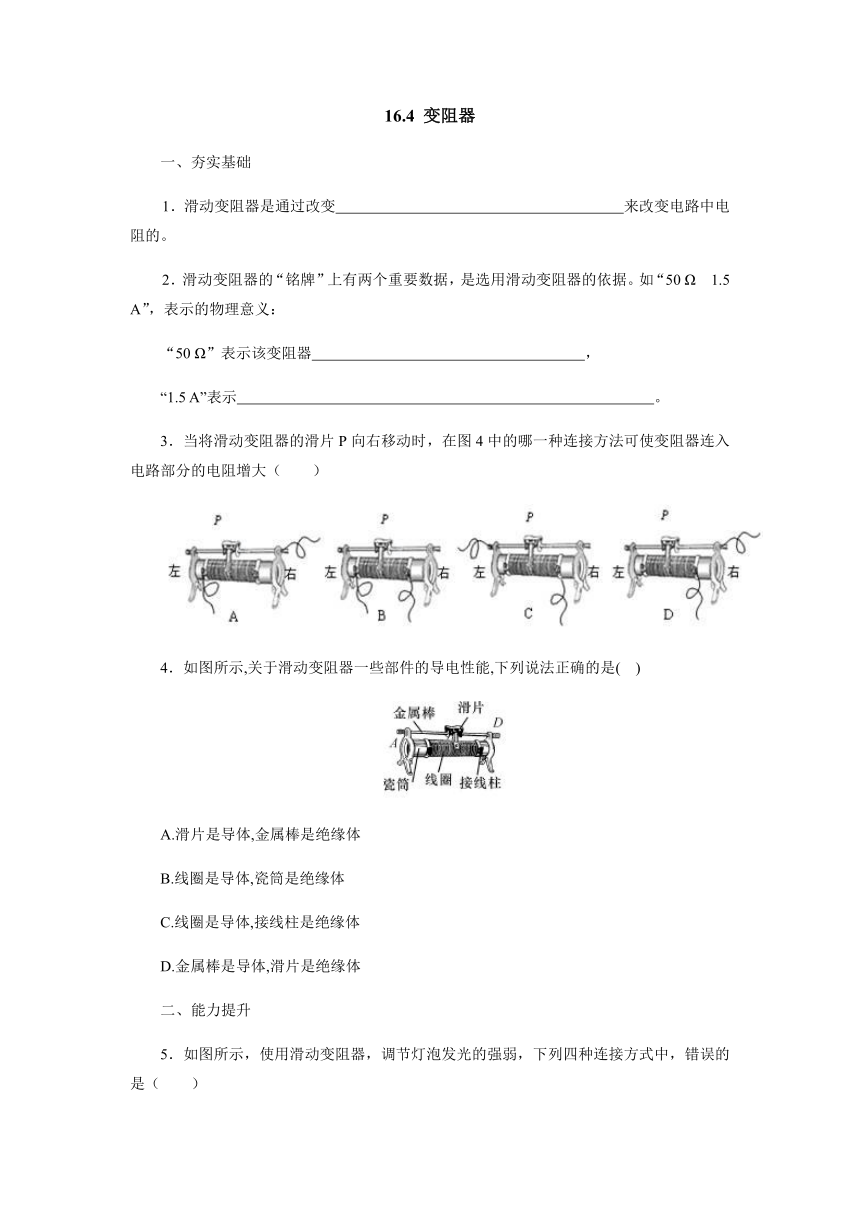

16.4
变阻器
一、夯实基础
1．滑动变阻器是通过改变
来改变电路中电阻的。
2．滑动变阻器的“铭牌”上有两个重要数据，是选用滑动变阻器的依据。如“50
Ω　1.5
A”，表示的物理意义：
“50
Ω”表示该变阻器
，
“1.5
A”表示
。
3．当将滑动变阻器的滑片P向右移动时，在图4中的哪一种连接方法可使变阻器连入电路部分的电阻增大（　　）
4．如图所示,关于滑动变阻器一些部件的导电性能,下列说法正确的是(
)
A.滑片是导体,金属棒是绝缘体
B.线圈是导体,瓷筒是绝缘体
C.线圈是导体,接线柱是绝缘体
D.金属棒是导体,滑片是绝缘体
二、能力提升

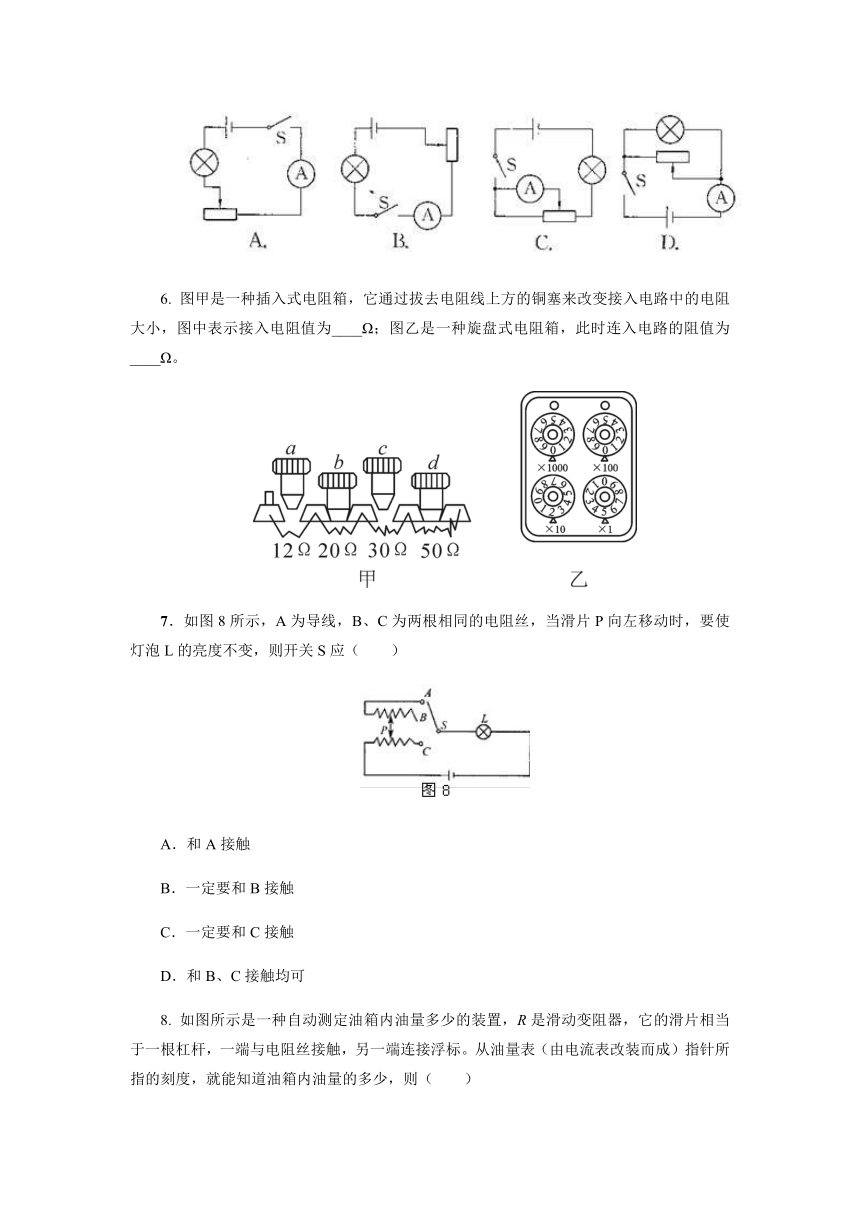

5．如图所示，使用滑动变阻器，调节灯泡发光的强弱，下列四种连接方式中，错误的是（　　）
6.
图甲是一种插入式电阻箱，它通过拔去电阻线上方的铜塞来改变接入电路中的电阻大小，图中表示接入电阻值为____Ω；图乙是一种旋盘式电阻箱，此时连入电路的阻值为____Ω。
7．如图8所示，A为导线，B、C为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L的亮度不变，则开关S应（　　）
A．和A接触
B．一定要和B接触
C．一定要和C接触
D．和B、C接触均可
8.

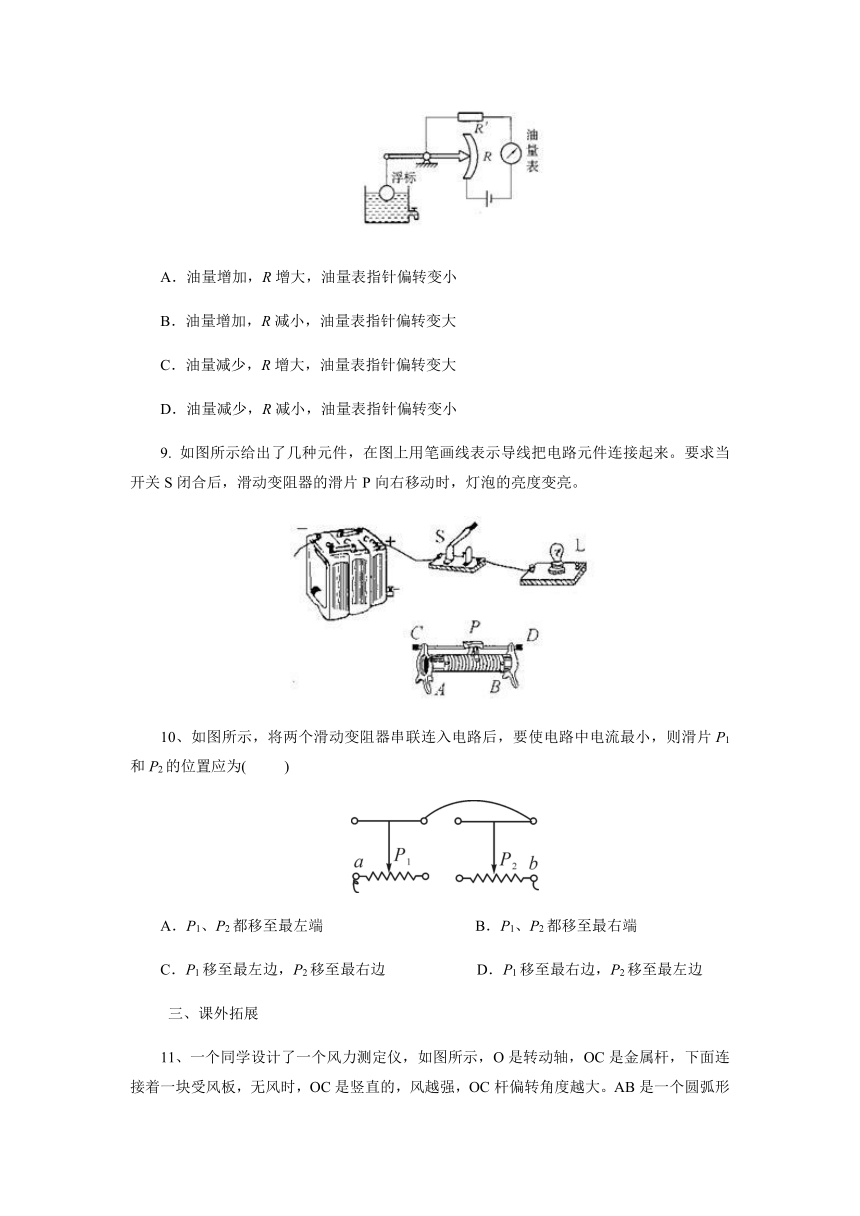

如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的滑片相当于一根杠杆，一端与电阻丝接触，另一端连接浮标。从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（　　）
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
9.
如图所示给出了几种元件，在图上用笔画线表示导线把电路元件连接起来。要求当开关S闭合后，滑动变阻器的滑片P向右移动时，灯泡的亮度变亮。
10、如图所示，将两个滑动变阻器串联连入电路后，要使电路中电流最小，则滑片P1和P2的位置应为(
)
A．P1、P2都移至最左端
B．P1、P2都移至最右端
C．P1移至最左边，P2移至最右边
D．P1移至最右边，P2移至最左边
三、课外拓展
11、一个同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时，OC是竖直的，风越强，OC杆偏转角度越大。AB是一个圆弧形电阻器，P点是金属杆与弧形电阻的接触点。电路中有一个灯泡，测风力时，开关S闭合，通过分析，请你说明：
（1）金属杆OC与AB组合在一起相当于__________________________；
（2）本装置中可以通过观察___________粗略地反映风力的大小，风越大，OC被吹得越高，可以观察到________________________。
（3）若要提高该装置反映风力大小的性能，请你提出一种改进措施：__________________________________________________。
四、中考链接
12.智能手机上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值　
　，触摸点P到屏下端的距离　
　（均填“增大”、“减小”或“不变”）．
13.在图9所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合电键S，向a端移动滑动变阻器的滑片P，小灯变亮。
14.如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是(
)
15(南宁中考)如图是小明自制的一种测定风速的装置.当有风吹过探头时，由于探头上、下表面空气流速不同，空气对探头下表面的压强较________，探头带滑片P移动.当风速减小时，在弹簧的作用下，滑片P向________移动.若将电压表改装为测定风速大小的仪表，要求风速增大时，电压表示数变大，则电压表应并联在________(填“R1”或“R2”)的两端.
参考答案
夯实基础
1、接入电路中电阻线的长度
2
、最大阻值50欧
允许通过的最大电流为1.5A
3
、A
4、B
二、能力提升
5、D
6、42
20
7、答案：D
解析：这是由两段电阻丝组成的，在移动P的过程中，灯泡亮度不变，即接入电路的电阻大小不变，接入电路的总电阻丝的长度不变。所以S接B或C。
8
、答案：B
解析：这是滑动变阻器在实际中的应用，滑动变阻器可以用于改变电路中的电流和用电器两端的电压。本题中的油面高度变化使浮标上下运动，带到滑片位置改变，滑动变阻器接入电路中的电阻改变，使电路中的电流发生改变。当油量增加时，油面上升，滑片向下运动，滑动变阻器接入电路中的电阻变小，电路中的电流变大，由电流表改装成的油量表读数变大。
9、略
10、D
三、课外拓展
11、答案：（1）滑动变阻器　（2）灯的亮度　灯越亮　（3）在电路中再串联一个电流表，根据电流表的示数大小反映风的大小
解析：这是利用滑动变阻器解决实际问题，滑动变阻器可以改变电路中的电流和电压。本题中的OC杆和圆弧形电阻构成了一个滑动变阻器，OC相当于滑动变阻器的滑片，接入电路的是BP段电阻。当风吹过，与受风板相连的金属杆发生偏转，BP段电阻长度变小，电路中电流变大，灯的亮度变亮。当电路中电流变化较小时，灯的亮度变化较小，较难准确地反映风力的大小。可以使用电流表接入电路，通过比较电流的大小来比较风力的大小；也可以通过增大受风板的面积，使受风板偏转幅度较大，增加灵敏度。
四、中考链接
12、减小
增大
13、略
14、C
15、大
下
R1
