(共29张PPT)
第
四
节
七年级上册
第一章
地球和地图

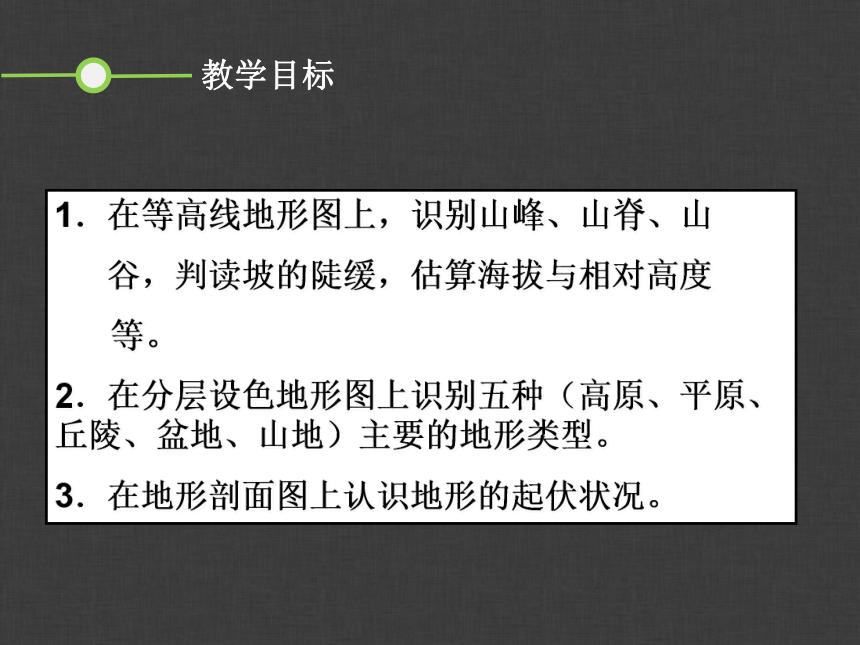

教学目标
·
1．在等高线地形图上，识别山峰、山脊、山
谷，判读坡的陡缓，估算海拔与相对高度
等。
2．在分层设色地形图上识别五种（高原、平原、丘陵、盆地、山地）主要的地形类型。
3．在地形剖面图上认识地形的起伏状况。

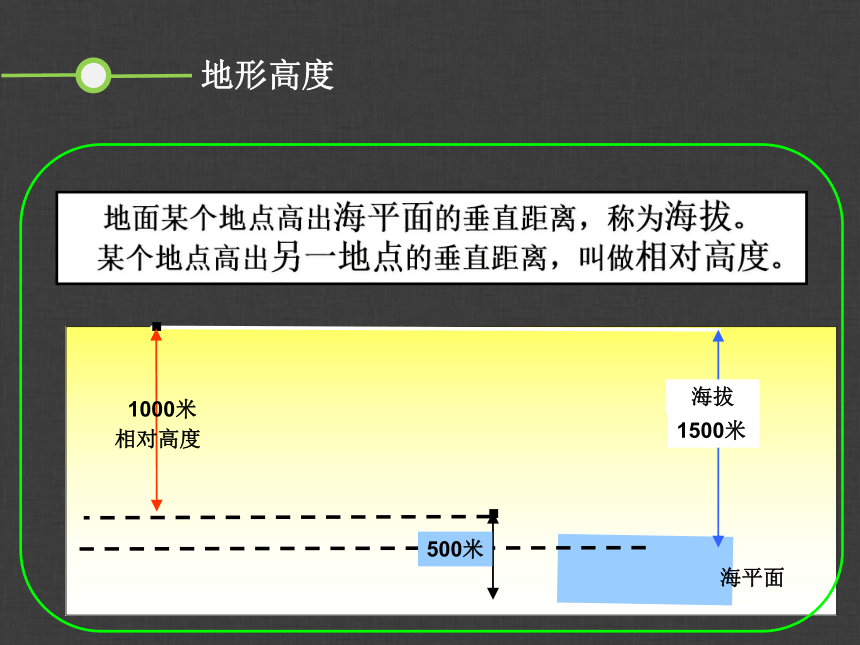

地形高度
海平面
·
·
1000米
500米
1500米
海拔
相对高度
地面某个地点高出海平面的垂直距离，称为海拔。
某个地点高出另一地点的垂直距离，叫做相对高度。

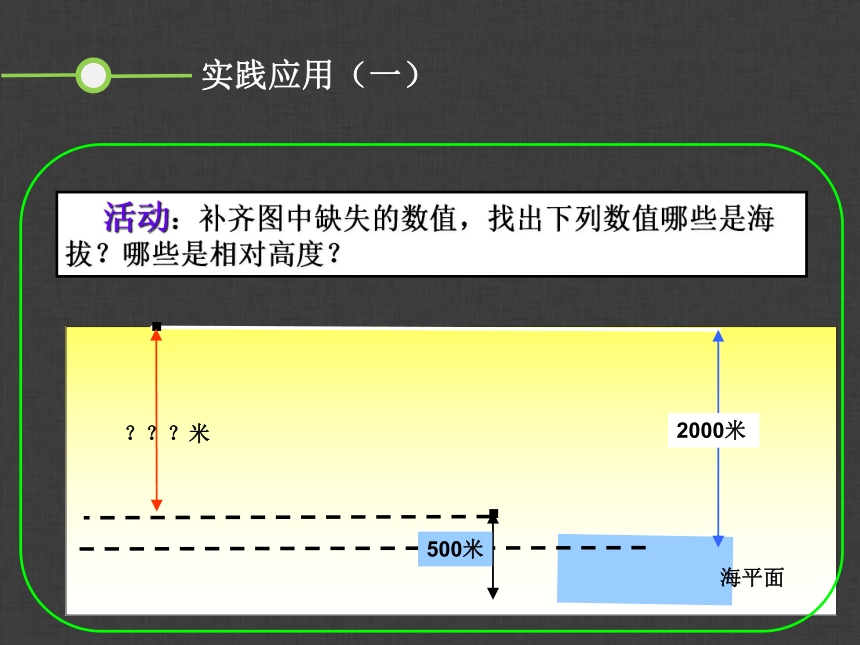

实践应用（一）
海平面
·
·
？？？米
500米
2000米
活动：补齐图中缺失的数值，找出下列数值哪些是海拔？哪些是相对高度？

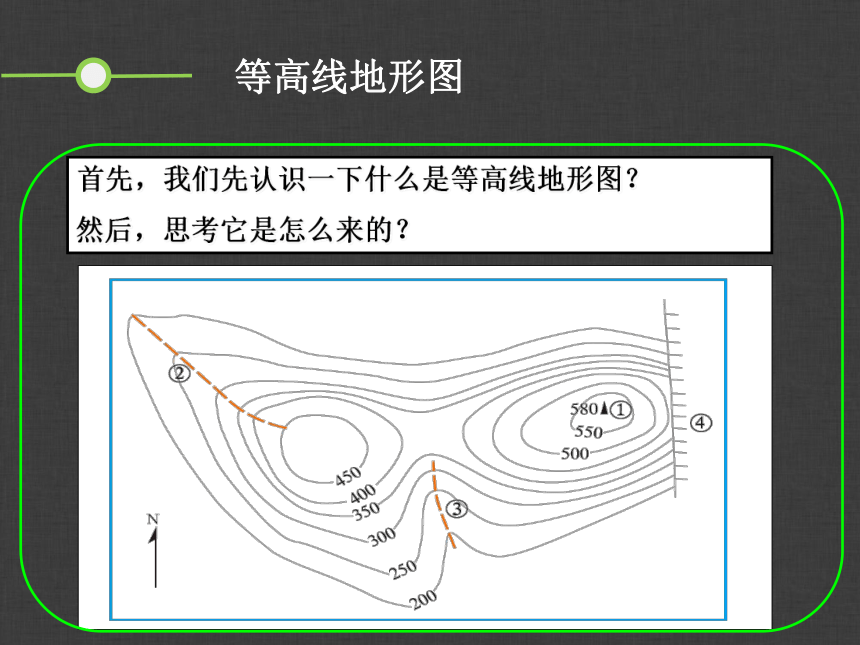

等高线地形图
首先，我们先认识一下什么是等高线地形图？
然后，思考它是怎么来的？

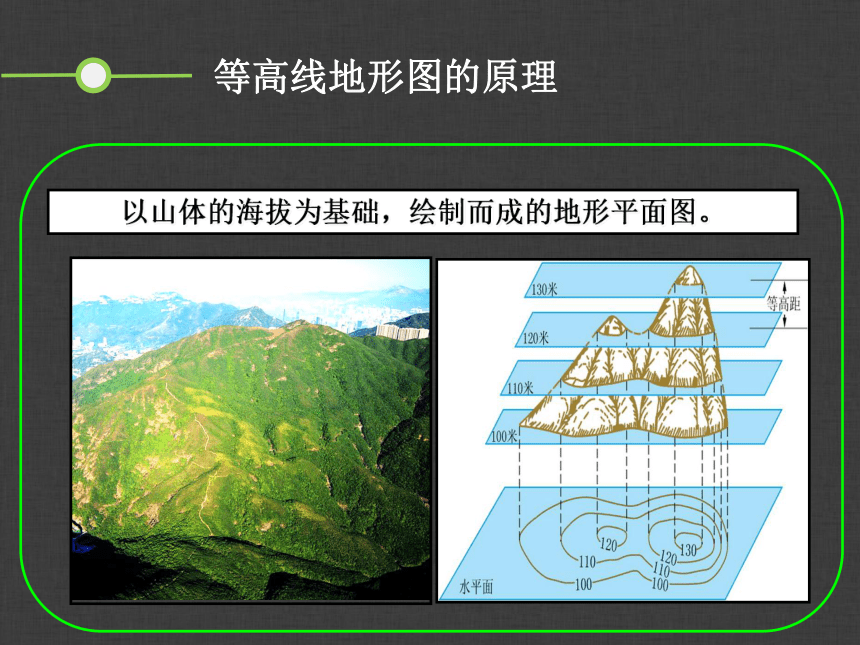

等高线地形图的原理
以山体的海拔为基础，绘制而成的地形平面图。

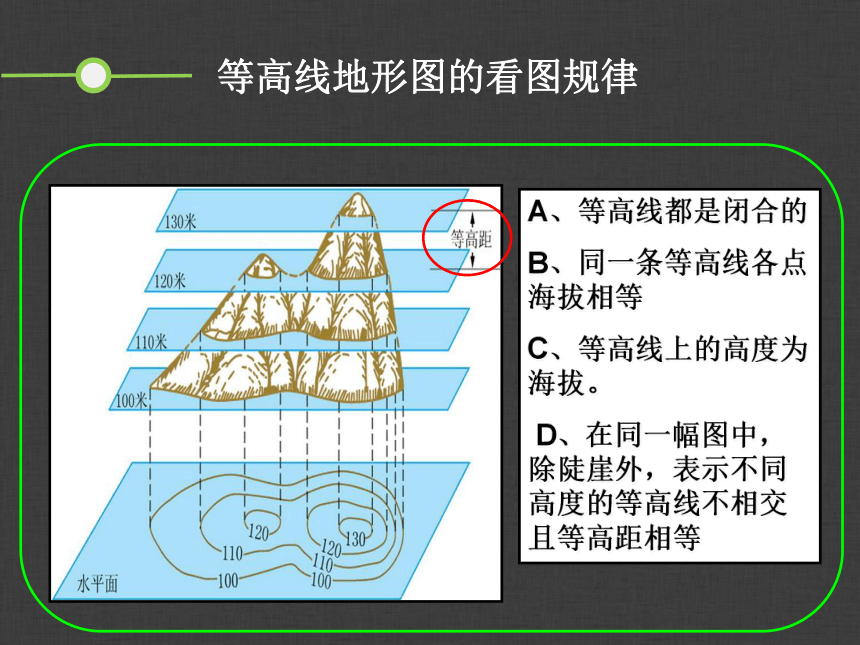

等高线地形图的看图规律
A、等高线都是闭合的
B、同一条等高线各点海拔相等
C、等高线上的高度为海拔。
D、在同一幅图中，除陡崖外，表示不同高度的等高线不相交且等高距相等

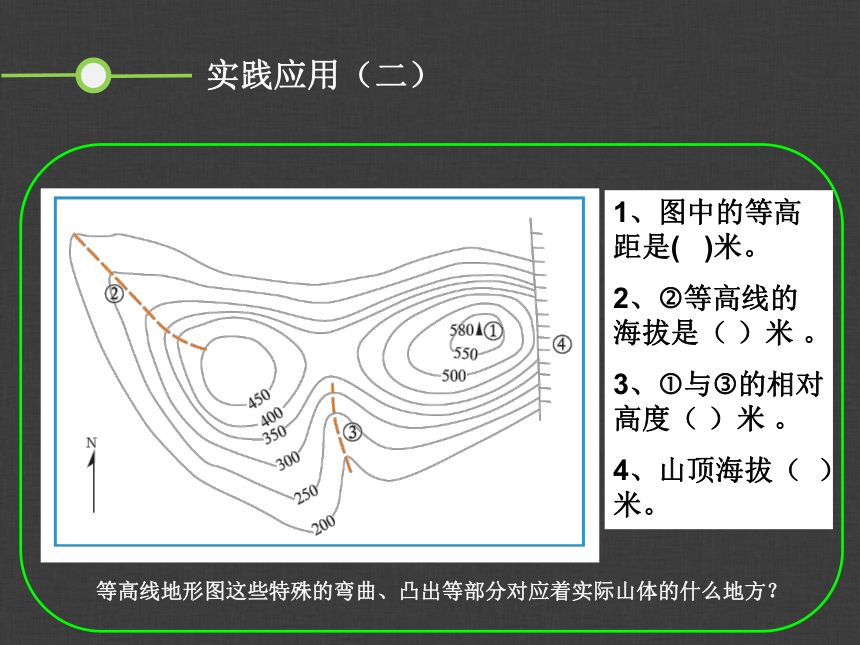

实践应用（二）
1、图中的等高距是(
)米。
2、 等高线的海拔是（
）米
。
3、 与 的相对高度（
）米
。
4、山顶海拔（
）米。
等高线地形图这些特殊的弯曲、凸出等部分对应着实际山体的什么地方？

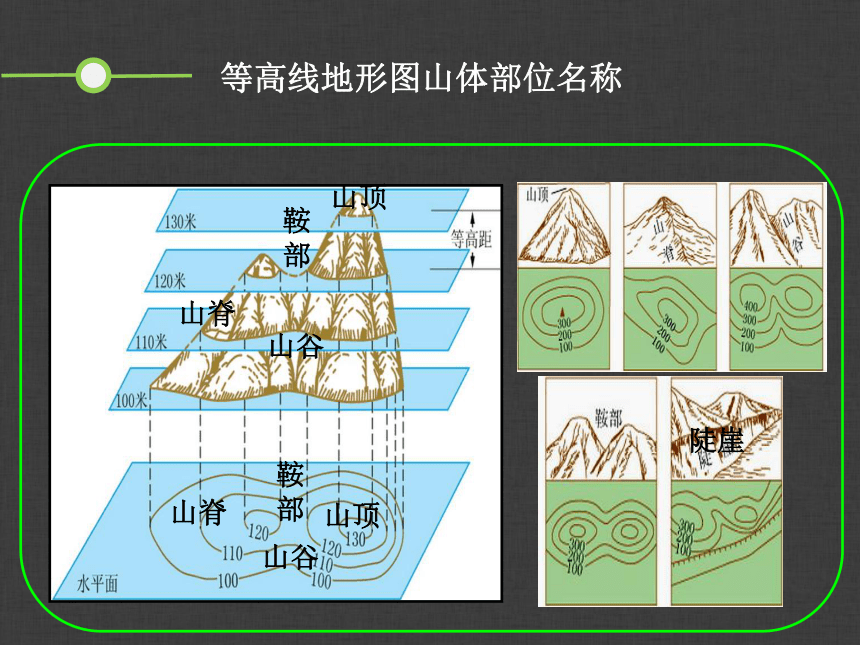

等高线地形图山体部位名称
山脊
山谷
鞍
部
山顶
山谷
鞍
部
山顶
山脊
陡崖
同学们也试一试将山体部位名称填写在下图
实践应用（三）
山脊
陡崖
山谷
鞍部
山顶
等高线地形图隐藏的秘密
等高线密集
等高线稀疏
稀疏
密集
等高线密集坡度较陡
等高线稀疏坡度较缓
陡崖等高线重合
实践应用（四）
活动（一）：对比两图，探究山体不同部位，思考河流可能分布在哪里？
活动（二）：如果要爬上山顶那边更合理？
能力提升
活动：思考图中河流可能有几条？那条河流比较湍急？
如果我们去宿营，我们应该在哪里宿营比较好？
如果当天夜里突发强降雨产生泥石流，我们该怎么办？
等高线地形图
分层设色地形图
认识一下分层设色地形图
蓝色
黄色
绿色
深色
浅色
五种基本地形:高原、平原、山地、丘陵、盆地
等高线地形图
分层设色地形图
对比认识一下分层设色地形图
蓝色
黄色
绿色
深色
浅色
图教材P27页
在分层设色地形图上，可以比较容易的判读各种地形，以及地势的起伏。
等高线地形图
分层设色地形图
0
200
1000
海拔（米）
高原
山地
丘陵
平原
500
高
原
山
地
丘
陵
平
原
盆
地
高度（米）
形态特征
地面起伏程度
大于500
高而平
小
大于500
高而陡
大
小于500
低而缓
小
小于200
低而平
小
无一定标准
四周高，
中间低
大
了解一下基本地形的特征
等高线地形图
分层设色地形图
认识一下五种基本地形
五种基本地形:高原、平原、山地、丘陵、盆地
五种基本地形:高原
海拔：大于500米
形态特征：高而平
地面起伏程度：小
等高线地形图
分层设色地形图
认识一下五种基本地形
五种基本地形:高原、平原、山地、丘陵、盆地
五种基本地形:平原海拔：小于200米
形态特征：低而平
地面起伏程度：小
等高线地形图
分层设色地形图
认识一下五种基本地形
五种基本地形:高原、平原、山地、丘陵、盆地
五种基本地形:丘陵海拔：小于500
形态特征：低而缓
地面起伏程度：小
等高线地形图
分层设色地形图
认识一下五种基本地形
五种基本地形:高原、平原、山地、丘陵、盆地
五种基本地形:盆地
海拔：无一定标准
形态特征：四周高，中间低
地面起伏程度：大
等高线地形图
分层设色地形图
0
200
1000
海拔（米）
高原
山地
丘陵
平原
500
高
原
山
地
丘
陵
平
原
盆
地
高度（米）
形态特征
地面起伏程度
借助于地形剖面图回顾本环节知识
思考：地形剖面图是什么图？
有什么用？
等高线地形图
分层设色地形图
地形剖面图
1.以等高线地形图为基础绘制的剖面图。
2.可以直观的看出地面的起伏。
认识一下地形剖面图
等高线地形图
分层设色地形图
地形剖面图
1.沿AB线补齐左面的地形剖面图。
3.看看这座山的高低起伏状况。
结合教材P23页我们绘制一张地形剖面图
2.看看这座山的海拔高度。计算两座山的相对高度。
知识点导图
山顶图
山脊图
山谷图
鞍部图
陡崖图
