15.5串、并联电路中电流的规律 课后练习2021——2022学年人教版九年级物理（含答案）

2021——2022学年度人教版九年级物理
第十五章电流和电路
15.5串、并联电路中电流的规律
课后练习
一、选择题
1．如图甲所示电路，闭合开关
S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡
L1
和
L2
的电流分别为（　　）
A．1.54A
0.3A
B．0.3A
1.2A
C．1.2A
0.3A
D．0.3A
1.5A
2．如图所示电路，闭合开关、，下列对电路的分析正确的是（　　）
A．与串联
B．当开关断开时，电流表的示数变小
C．当开关断开时，通过的电流变小
D．电流表测的电流
3．如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（
）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
4．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（
）
A．通过灯L1的电流为1.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A
D．通过灯L2的电流为0.3A

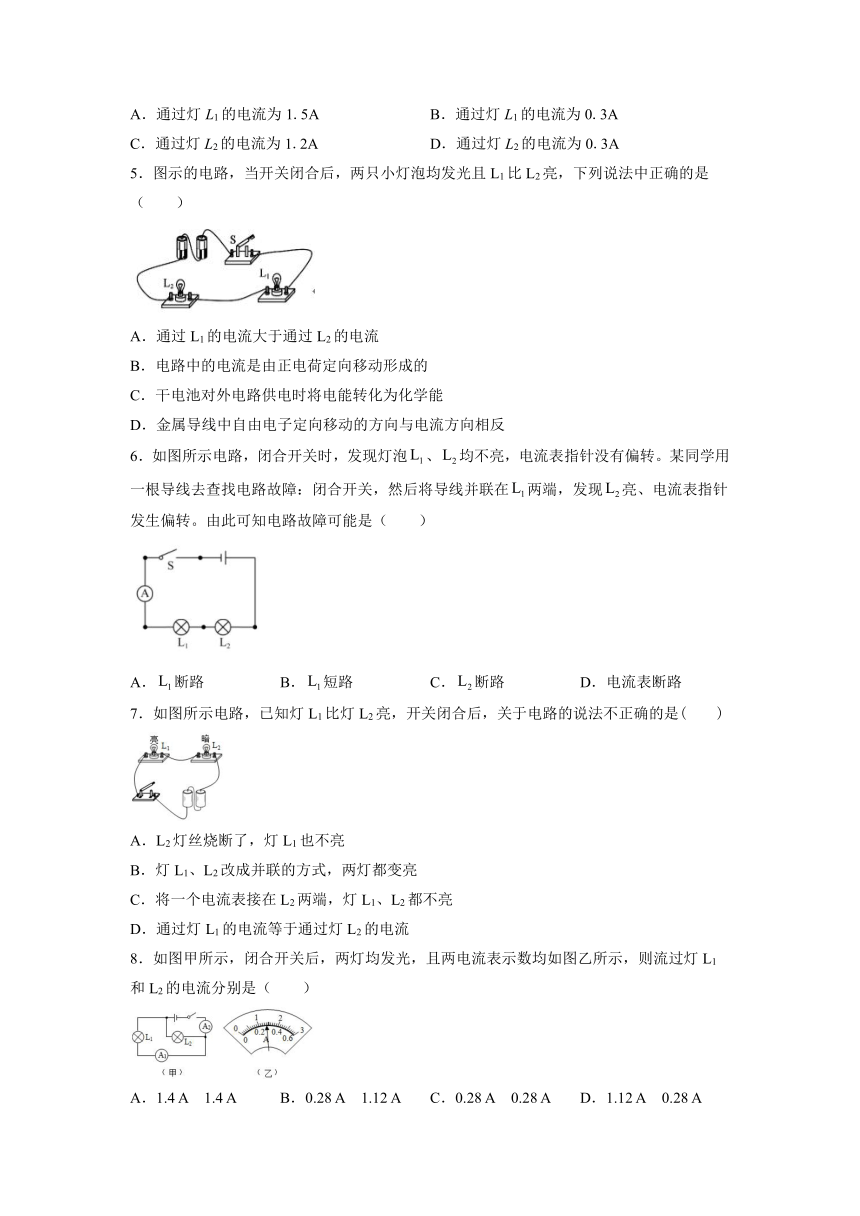

5．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
6．如图所示电路，闭合开关时，发现灯泡、均不亮，电流表指针没有偏转。某同学用一根导线去查找电路故障：闭合开关，然后将导线并联在两端，发现亮、电流表指针发生偏转。由此可知电路故障可能是（　　）
A．断路
B．短路
C．断路
D．电流表断路
7．如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是(　　)
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
8．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（　　）
A．1.4
A　1.4
A
B．0.28
A　1.12
A
C．0.28
A　0.28
A
D．1.12
A　0.28
A
二、填空题

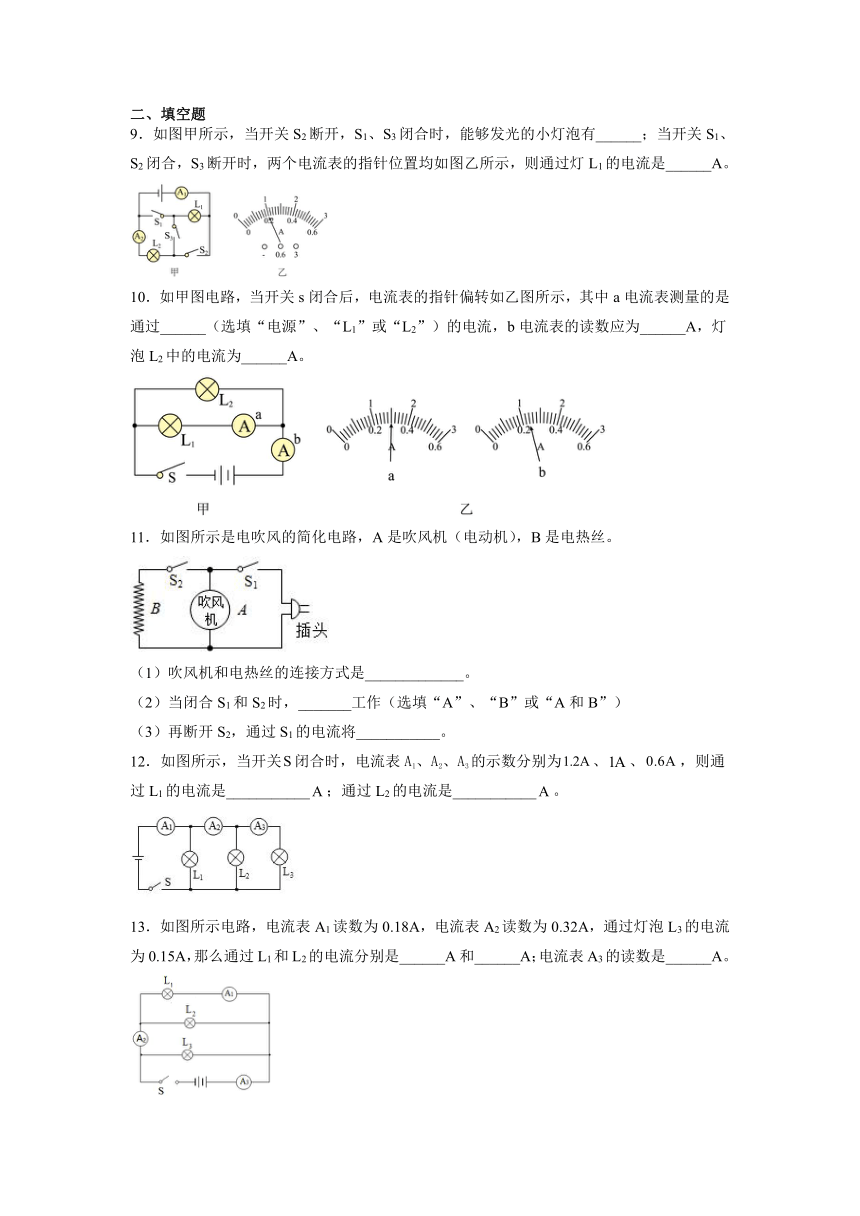

9．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
10．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
11．如图所示是电吹风的简化电路，A是吹风机（电动机），B是电热丝。
（1）吹风机和电热丝的连接方式是_____________。
（2）当闭合S1和S2时，_______工作（选填“A”、“B”或“A和B”）
（3）再断开S2，通过S1的电流将___________。
12．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
13．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。

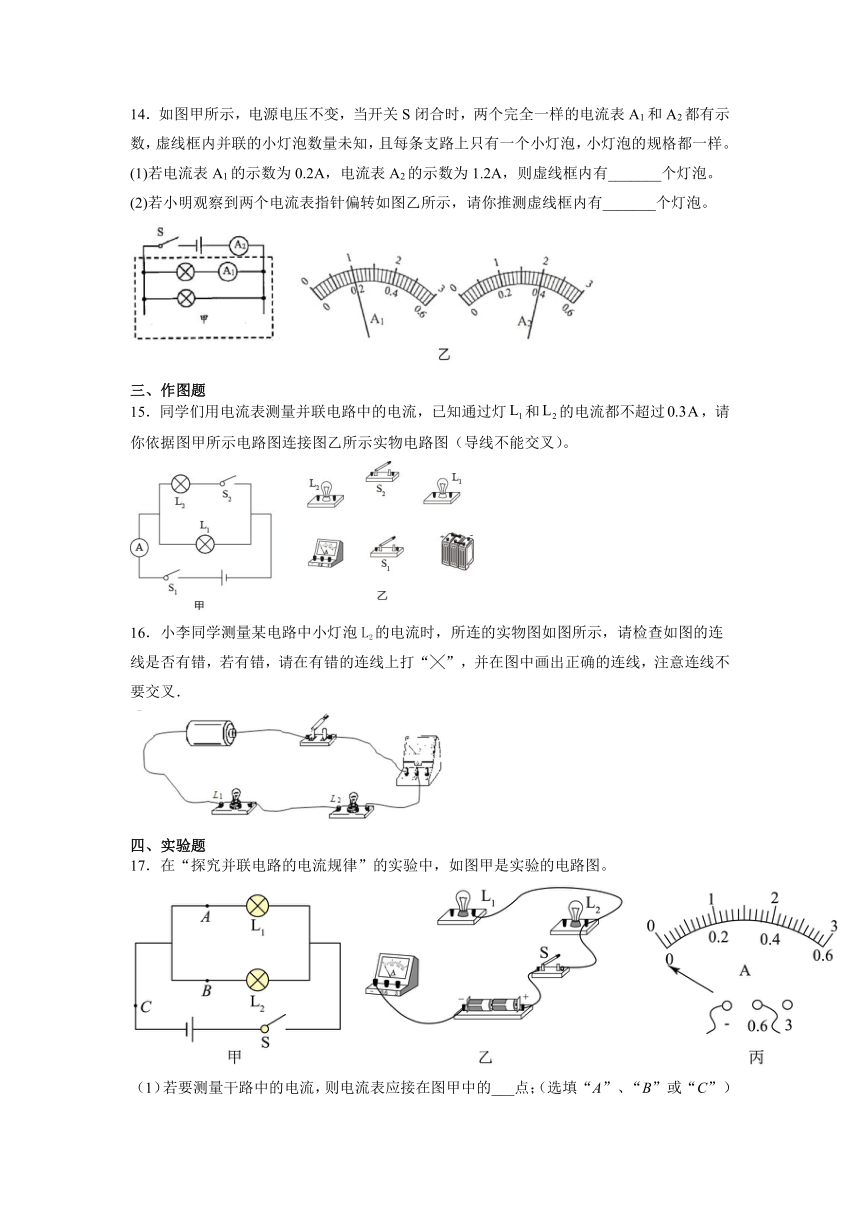

14．如图甲所示，电源电压不变，当开关S闭合时，两个完全一样的电流表A1和A2都有示数，虚线框内并联的小灯泡数量未知，且每条支路上只有一个小灯泡，小灯泡的规格都一样。
(1)若电流表A1的示数为0.2A，电流表A2的示数为1.2A，则虚线框内有_______个灯泡。
(2)若小明观察到两个电流表指针偏转如图乙所示，请你推测虚线框内有_______个灯泡。
三、作图题
15．同学们用电流表测量并联电路中的电流，已知通过灯和的电流都不超过，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。
16．小李同学测量某电路中小灯泡L2的电流时，所连的实物图如图所示，请检查如图的连线是否有错，若有错，请在有错的连线上打“╳”，并在图中画出正确的连线，注意连线不要交叉．
四、实验题
17．在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
（1）若要测量干路中的电流，则电流表应接在图甲中的___点；（选填“A”、“B”或“C”）
（2）创新小组的同学们准备测量A处的电流，请你用笔画线代替导线将图乙的实物电路按他们的要求连接完整________。在连接电路的过程中，开关S应保持___（选填“闭合”或“断开”）。电路连接完整后，若开关S闭合后，他们发现电流表的指针偏转如图乙所示，出现该现象的原因是___；排除故障后，用电流表分别在A、B、C处测得电流值记录如下表：
测量处
A
B
C
电流（A）
0.28
0.24
0.52
比较上表数据，可以初步得出结论：___（用含IA，IB，IC的式子表示）；
（3）在表格中记录数据后，接下来应该做的是___；
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
（4）另一小组的同学们在测量C处的电流时，若将L1灯泡从它的灯座上取下（电源电压保持不变），L2亮度___（选填“变亮”、“变暗”或“不变”）。
18．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_________；
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是___________。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为___________A；
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是___________；
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数___________（选填“变大”“变小”或“不变”）。
19．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）若要测量干路电流，则电流表应接在甲图中的______点；（A、B、C）
（2）小明同学在测量A点的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
（3）如表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的不妥之处：。________（写出一条即得分）
A点电流IA
B点电流IB
C点电流IC
0.18A
0.18A
0.36A
五、综合题
20．认真观察图甲，分析并解答下面的问题：
(1)当只闭合S3时，若电流表A1的示数为0.1A，则两灯是什么关系？通过L1的电流是多少？
(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，电流表A1的示数为0.5
A，则两灯是什么关系？电流表A1、A2分别测量谁的电流？通过L2的电流为多少？通过L1的电流是多少？
21．如图所示电路，当开关S1闭合时电流表示数是0.3A，当开关S1、S2都闭合时电流表示数是0.5A。问：
(1)当S1S2都闭合时，灯泡L1L2是如何连接的？
(2)当S1S2都闭合时，通过灯泡L1的电流I1是多少？两灯的总电流I是多少？通过灯泡L2的电流I2是多少？
(3)如图甲所示，当开关闭合时，两灯均发光，电流表A1与A的指针位置为图乙、图丙所示的刻度，那么：电流表A1、A读数是多少？通过灯L2的电流是多少？
【参考答案】
1．C
2．B
3．C
4．D
5．D
6．A
7．C
8．B
9．L1
0.8A
10．L1
1.2
0.9
11．并联
A和B
变小
12．0.2
0.4
13．0.18
0.14
0.47
14．6
2或10
15．
16．
17．C
断开
电流表的正负接线柱接反了
IC=IA+IB
C
不变
18．断开开关
灯L1断路（
或电流表断路）
电流表正负接线柱接反了
0.24
换用不同规格的灯泡多次实验
变大
19．C
电流表的正负接线柱接反了
0.24
只进行了一次实验或所选的两灯泡的规格相同
20．(1)串联；0.1
A；(2)并联，电流表
A1测干路电流，电流表
A2测L2支路电流，0.26
A；0.24A
21．(1)并联；(2)0.3A，0.5A，0.2A；(3)0.44A，2.2A，1.76A
