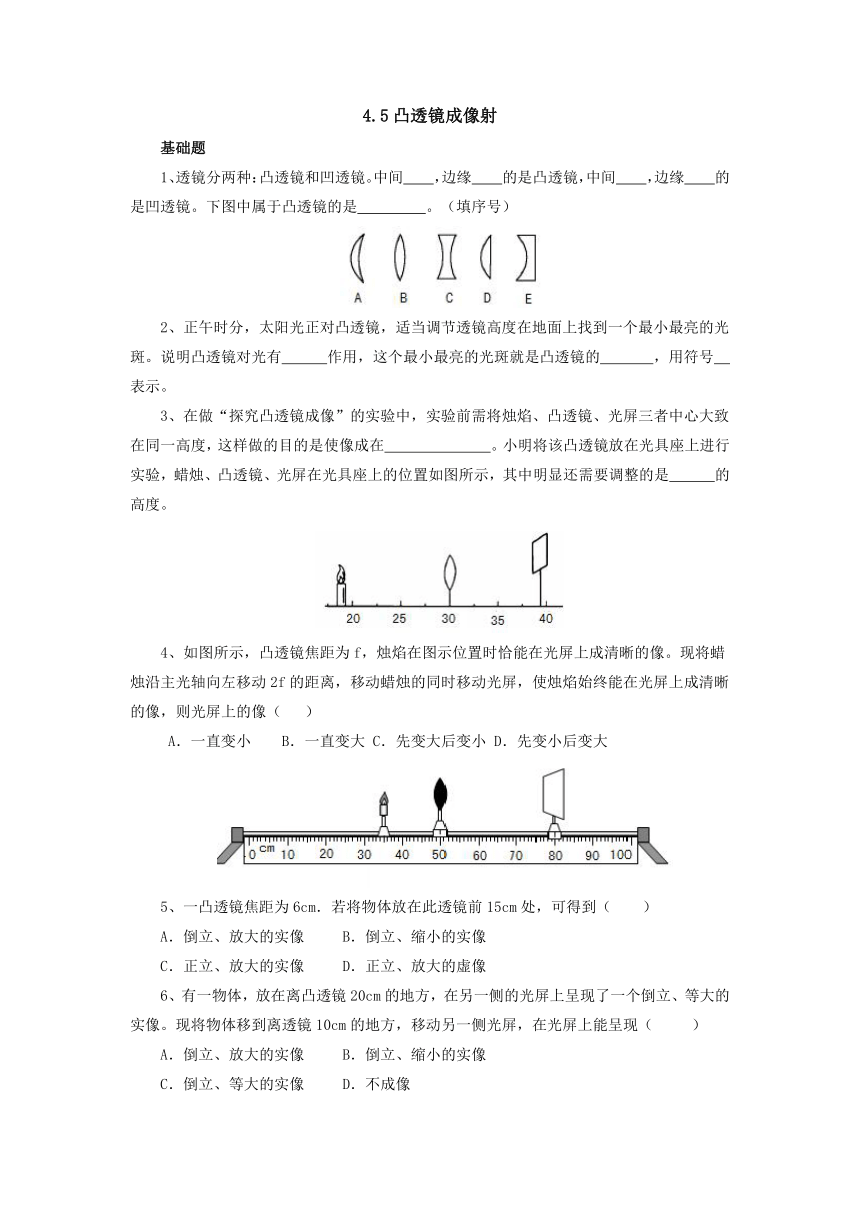

4.5凸透镜成像同步练习 2021-2022学年教科版物理八年级上册（含答案）

4.5凸透镜成像射
基础题
1、透镜分两种：凸透镜和凹透镜。中间
，边缘
的是凸透镜，中间
，边缘
的是凹透镜。下图中属于凸透镜的是
。（填序号）
2、正午时分，太阳光正对凸透镜，适当调节透镜高度在地面上找到一个最小最亮的光斑。说明凸透镜对光有
作用，这个最小最亮的光斑就是凸透镜的
，用符号
表示。
3、在做“探究凸透镜成像”的实验中，实验前需将烛焰、凸透镜、光屏三者中心大致在同一高度，这样做的目的是使像成在
。小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图所示，其中明显还需要调整的是
的高度。
4、如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（
）
A．一直变小
B．一直变大
C．先变大后变小
D．先变小后变大
5、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（　　）
A．倒立、放大的实像
B．倒立、缩小的实像
C．正立、放大的实像
D．正立、放大的虚像
6、有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、等大的实像。现将物体移到离透镜10cm的地方，移动另一侧光屏，在光屏上能呈现（　
）
A．倒立、放大的实像
B．倒立、缩小的实像
C．倒立、等大的实像
D．不成像
7、如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是　
　透镜，乙透镜应是　　
透镜。（两空选填“凹”或“凸”）
提高题
8、小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上形成一个清晰的像，这个像的特点是：
（选填“正立”或“倒立”；“放大”或“缩小”）的实像，
（选填“照相机”或“投影仪”）就是利用凸透镜的这个特点制成的。现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上
　（选填“能”或“不能”）形成一个清晰的像。　
9、用图甲所示的装凸透镜的焦距，并“探究凸透镜成像规律”,当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（
）
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变,将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
10、某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（　　）
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
11、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
C．当u=20cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
12、用焦距为10cm的凸透镜探究“凸透镜成像规律”。
（1）某同学将蜡烛、凸透镜、光屏上随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是　
　。
（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立　
　（选填“放大”或“缩小”）的实像。
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜像蜡烛方向移动，光屏上再次出现了一个倒立　
（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是　
（选填“照相机”、“投影仪”或“放大镜”）。
中考链接
13、在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm
和20cm的凸透镜L１和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示，下列说法正确的是（
）
A．若凸透镜是L１，小明能在光屏上看到烛焰清晰的像
B．若凸透镜是L１，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L２，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像
D．若凸透镜是L２，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像
14、在做“探究凸透镜成像”的实验时，将焦距为10
cm的凸透镜和蜡烛放在光具座上，位置如图所示，则在光屏上（
）
A．成倒立放大的实像
B．成倒立缩小的实像
C．光屏上不会得到像
D．像距大于10
cm小于20
cm
15、(东营)在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
图甲
(1)要使蜡烛的像成在光屏的中央，应将光屏向________（选填“上”或“下”）调整。
(2)若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15
cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、___________（选填“放大”、“缩小”或“等大”）的___________（选填“实”或“虚”）像；
(3)某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示。
乙图
①蜡烛换成LED灯的优点是____________________________________________。
②光屏换成带有方格光屏的优点是_______________________________________。
参考答案：
1、厚
薄
薄
厚
ABD
2、会聚
焦点
F
3、光屏的中央
光屏
4、A
5、B
6、D
7、凹
凸
8、倒立放大　　投影仪　能　
9、B
10、C
11、D
12、（1）烛焰中心、凸透镜光心、光屏中心不在同一高度
(2)
缩小
（3）放大
投影仪
13、B
14、A
15、
(1)下
(2)放大、实
(3)①实验现象更明显、便于观察、成像稳定、形状直观、亮度高、减少污染等
②便于比较像的大小
