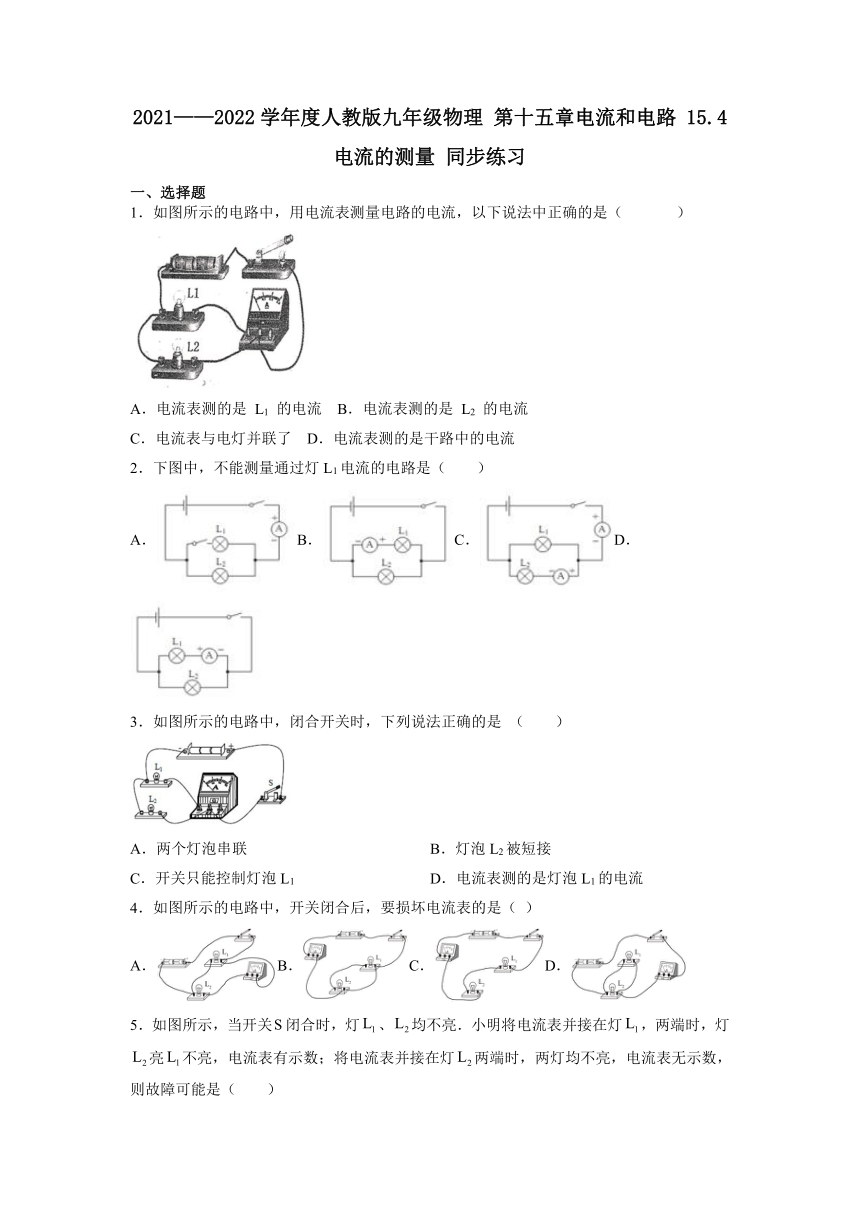

15.4电流的测量 同步练习2021-2022学年人教版九年级全一册物理（含答案）

2021——2022学年度人教版九年级物理
第十五章电流和电路
15.4电流的测量
同步练习
一、选择题
1．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（
）
A．电流表测的是
L1
的电流
B．电流表测的是
L2
的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
2．下图中，不能测量通过灯L1电流的电路是（　　）
A．B．C．D．
3．如图所示的电路中，闭合开关时，下列说法正确的是
（　　）
A．两个灯泡串联
B．灯泡L2被短接
C．开关只能控制灯泡L1
D．电流表测的是灯泡L1的电流
4．如图所示的电路中，开关闭合后，要损坏电流表的是（
）
A．B．C．D．
5．如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（
）
A．灯开路
B．灯短路
C．灯开路
D．灯短路

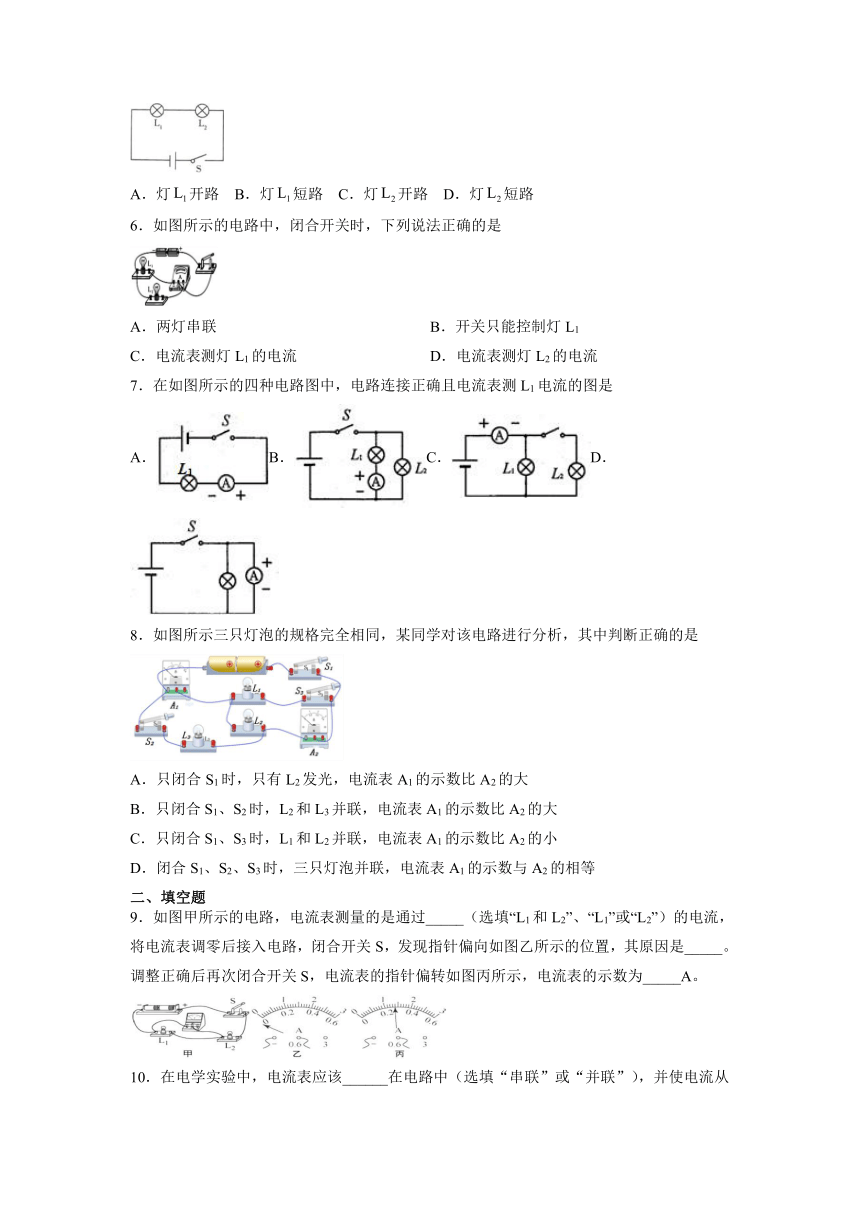

6．如图所示的电路中，闭合开关时，下列说法正确的是
A．两灯串联
B．开关只能控制灯L1
C．电流表测灯L1的电流
D．电流表测灯L2的电流
7．在如图所示的四种电路图中，电路连接正确且电流表测L1电流的图是
A．B．C．D．
8．如图所示三只灯泡的规格完全相同，某同学对该电路进行分析，其中判断正确的是
A．只闭合S1时，只有L2发光，电流表A1的示数比A2的大
B．只闭合S1、S2时，L2和L3并联，电流表A1的示数比A2的大
C．只闭合S1、S3时，L1和L2并联，电流表A1的示数比A2的小
D．闭合S1、S2、S3时，三只灯泡并联，电流表A1的示数与A2的相等
二、填空题
9．如图甲所示的电路，电流表测量的是通过_____（选填“L1和L2”、“L1”或“L2”）的电流，将电流表调零后接入电路，闭合开关S，发现指针偏向如图乙所示的位置，其原因是_____。调整正确后再次闭合开关S，电流表的指针偏转如图丙所示，电流表的示数为_____A。

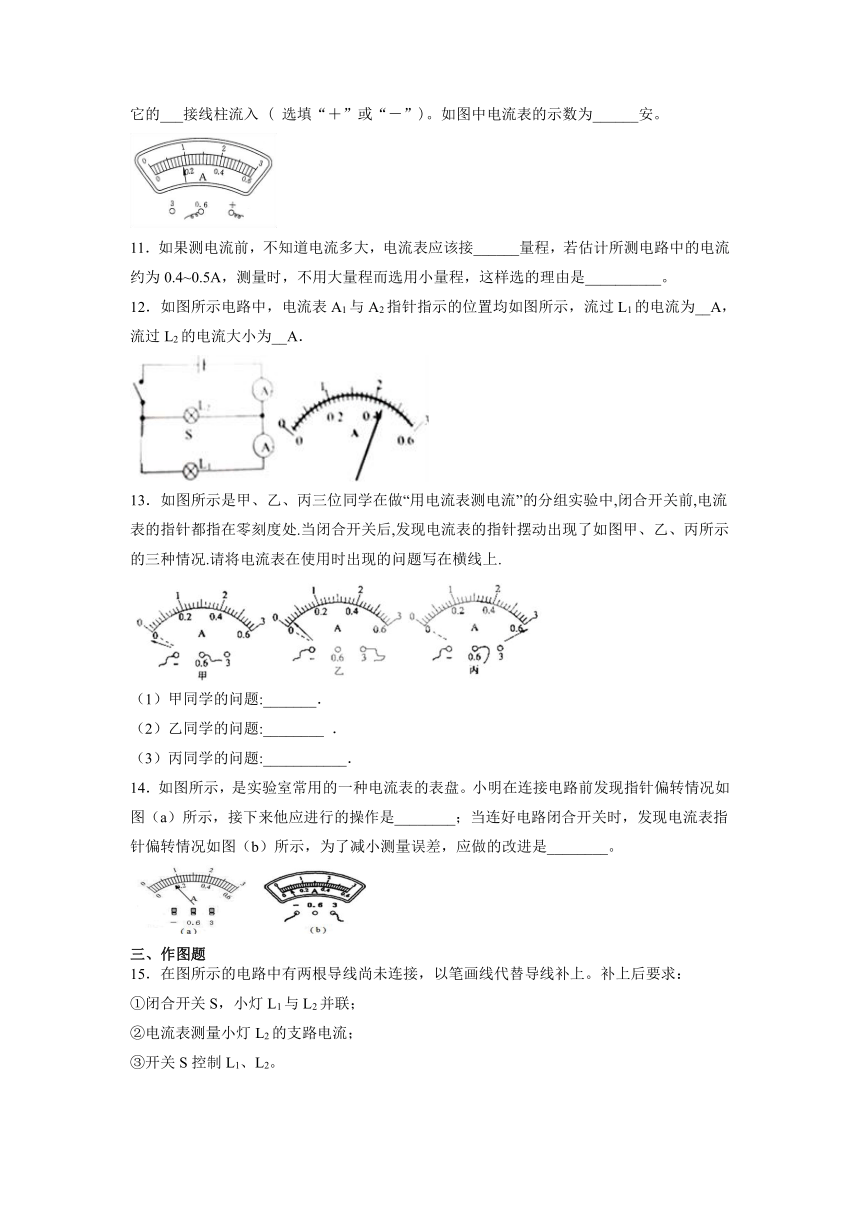

10．在电学实验中，电流表应该______在电路中（选填“串联”或“并联”），并使电流从它的___接线柱流入
(
选填“＋”或“－”)。如图中电流表的示数为______安。
11．如果测电流前，不知道电流多大，电流表应该接______量程，若估计所测电路中的电流约为0.4~0.5A，测量时，不用大量程而选用小量程，这样选的理由是__________。
12．如图所示电路中，电流表A1与A2指针指示的位置均如图所示，流过L1的电流为__A，流过L2的电流大小为__A．
13．如图所示是甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,电流表的指针都指在零刻度处.当闭合开关后,发现电流表的指针摆动出现了如图甲、乙、丙所示的三种情况.请将电流表在使用时出现的问题写在横线上.
（1）甲同学的问题:_______．
（2）乙同学的问题:________
．
（3）丙同学的问题:___________．
14．如图所示，是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图（a）所示，接下来他应进行的操作是________；当连好电路闭合开关时，发现电流表指针偏转情况如图（b）所示，为了减小测量误差，应做的改进是________。
三、作图题
15．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
16．请用笔线代替导线，在下图所示的电路中连接两根导线，使两灯泡并联且电流表只测量灯L1的电流。
四、实验题
17．使用电流表时，电流表必须串联在被测电路中，使电流从_____接线柱流入；如图甲所示，甲表所用的量程是_______,该量程的分度值是______,读数是_______；在某次测量中，张同学电流表的指针如图乙所示，请指出张同学使用电流表过程中存在的问题，并提出改进措施写在下面横线上。
张同学使用电流表中存在问题_________________________；
改进措施：_________________________
18．图甲是用电流表测量电流的实物连接图，请按要求回答：
（1）画出图甲的电路图．
（_____）
（2）图甲中电流表测量的是通过灯泡______
的电流；
（3）如果电流表的示数如图乙所示，则电流表测出的电流是_______A；
（4）如果要用电流表测通过L1、L2的总电流，量程改为0-3A，电流表的示数还是如图所示，则电流大小是______A，且只允许移动一根导线，应将导线____的右端接在电流表的_____接线柱上（选填“a”、“b”、“c”或“+”、“一”）．
19．在“用电流表测电流”的实验中
（1）连接电路中的开关应处于_____状态．
（2）在实验中发现指针反偏，这是因为_______．
（3）如图所示，在研究并联电路电流关系的电路中，若测得A、B、C三处的电流分别是IA、IB、IC，电流表接在B处，指针在E处，接A处，指针在F处，则IA=_____，IB=_______，IC=______.
五、综合题
20．观察图所示四个电路图，并请填空完成回答：
(1)在图A所示的电路中，电流表测的是______的电流（选填“干路”、“L1”或“L2”）；在图B中电流表测的是______的电流（选填“干路”、“L1”或“L2”）；在图C中的电路出现的错误是______；在图D中出现的错误是______；
(2)连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄灭
两灯一定是串联
______
方法2
把其中一根导线断开
两灯都熄灭
两灯一定是串联
______
21．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
【参考答案】
1．A
2．D
3．D
4．B
5．A
6．C
7．B
8．D
9．L2
电流表的正负接线柱接反了
0.28
10．串联
“+”
0.18
11．5
并
12．0.44
1.76
13．电流表接线柱接反了
电流表选择的量程过大
电流表选择的量程过小
14．对电流表进行调零改接0~0.6
A量程
15．
16．
17．正
0-3A
0.1A
1.4A
所选量程过大
换用电流表的0.6A量程（或换用电流表的小量程）
18．
L2
0.1
0.5
b
“一”
19．断开
正负接线柱接错
1.5A
0.5A
1A
20．干路
L2
电流表直接接在电源的两极，造成短路
电流表的正、负接线柱接反了
可行
不可行
21．并联
0.52
0.26
