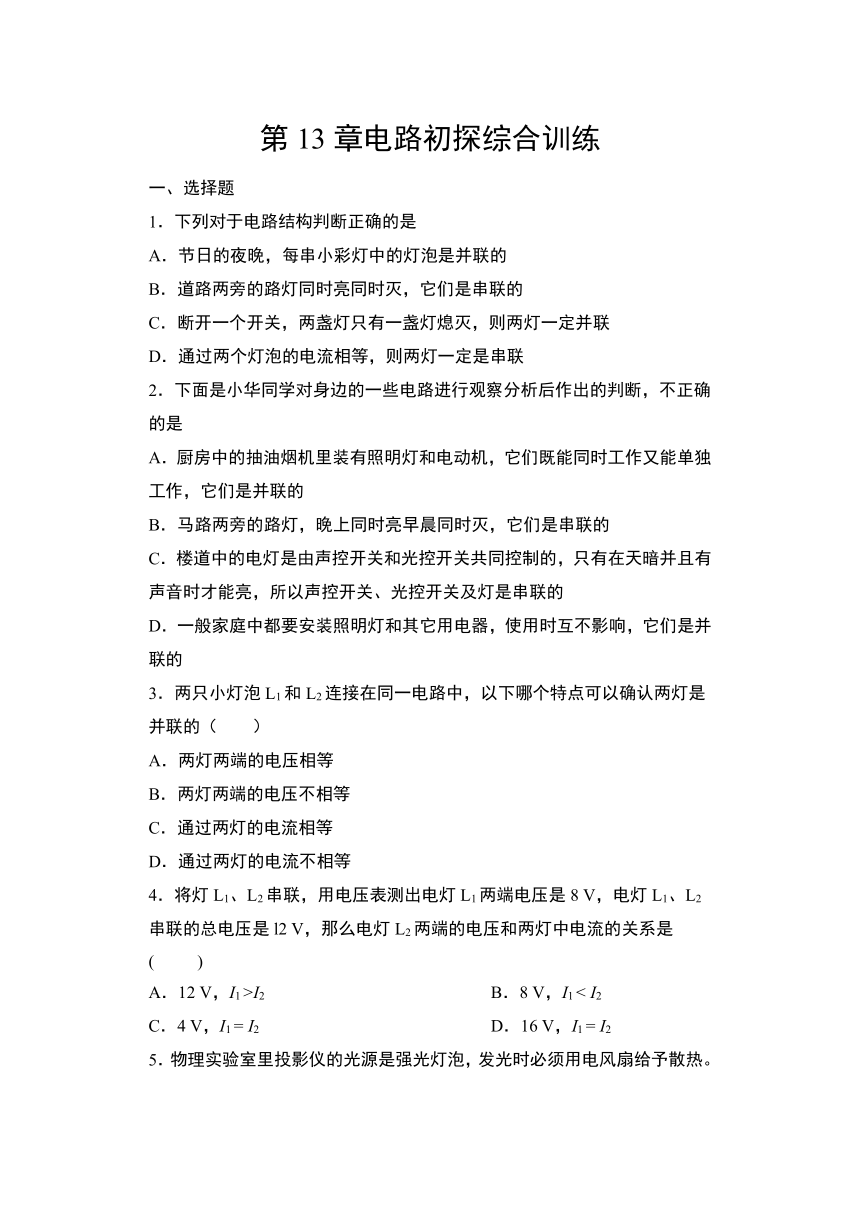

第13章电路初探综合训练
一、选择题
1．下列对于电路结构判断正确的是
A．节日的夜晚，每串小彩灯中的灯泡是并联的
B．道路两旁的路灯同时亮同时灭，它们是串联的
C．断开一个开关，两盏灯只有一盏灯熄灭，则两灯一定并联
D．通过两个灯泡的电流相等，则两灯一定是串联
2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
3．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（
）
A．两灯两端的电压相等
B．两灯两端的电压不相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
4．将灯L1、L2串联，用电压表测出电灯L1两端电压是8
V，电灯L1、L2串联的总电压是l2
V，那么电灯L2两端的电压和两灯中电流的关系是(
)
A．12
V，I1
>I2
B．8
V，I1
<
I2
C．4
V，I1
=
I2
D．16
V，I1
=
I2

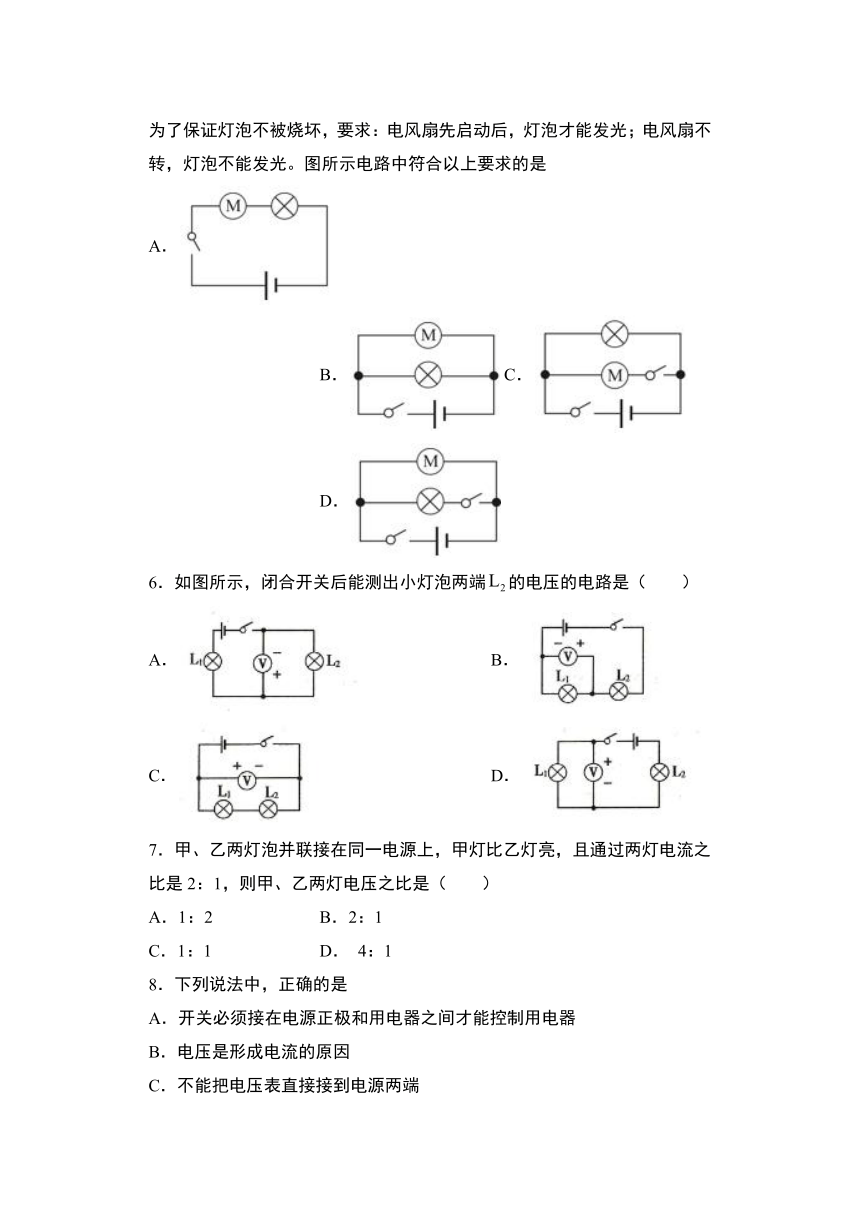

5．物理实验室里投影仪的光源是强光灯泡，发光时必须用电风扇给予散热。为了保证灯泡不被烧坏，要求：电风扇先启动后，灯泡才能发光；电风扇不转，灯泡不能发光。图所示电路中符合以上要求的是
A．
B．C．
D．
6．如图所示，闭合开关后能测出小灯泡两端的电压的电路是（
）
A．
B．
C．
D．
7．甲、乙两灯泡并联接在同一电源上，甲灯比乙灯亮，且通过两灯电流之比是2：1，则甲、乙两灯电压之比是（
）
A．1：2
B．2：1
C．1：1
D．
4：1
8．下列说法中，正确的是
A．开关必须接在电源正极和用电器之间才能控制用电器
B．电压是形成电流的原因
C．不能把电压表直接接到电源两端
D．不能把电压表与被测用电器并联

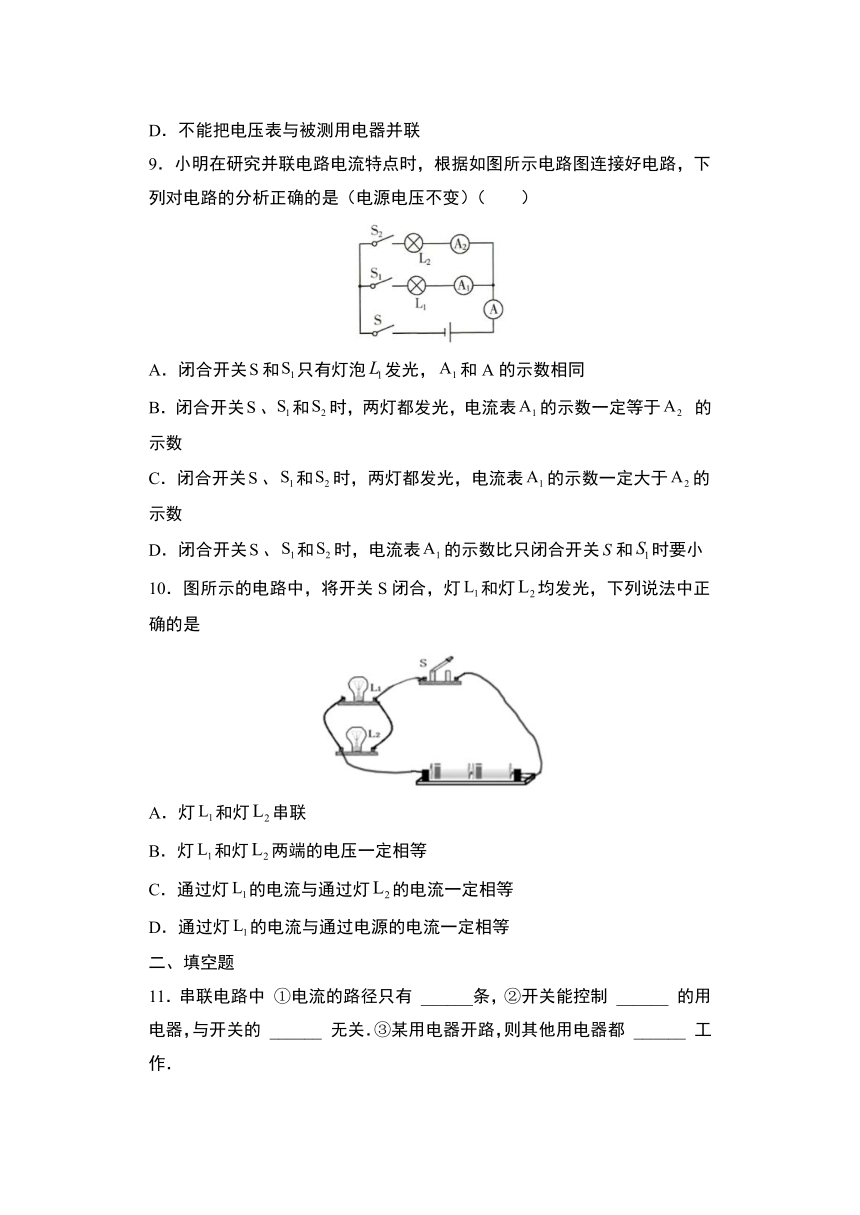

9．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，下列对电路的分析正确的是（电源电压不变）（
）
A．闭合开关和只有灯泡发光，和A的示数相同
B．闭合开关、和时，两灯都发光，电流表的示数一定等于
的示数
C．闭合开关、和时，两灯都发光，电流表的示数一定大于的示数
D．闭合开关、和时，电流表的示数比只闭合开关和时要小
10．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
二、填空题
11．串联电路中
①电流的路径只有
______条，②开关能控制
______
的用电器，与开关的
______
无关．③某用电器开路，则其他用电器都
______
工作．

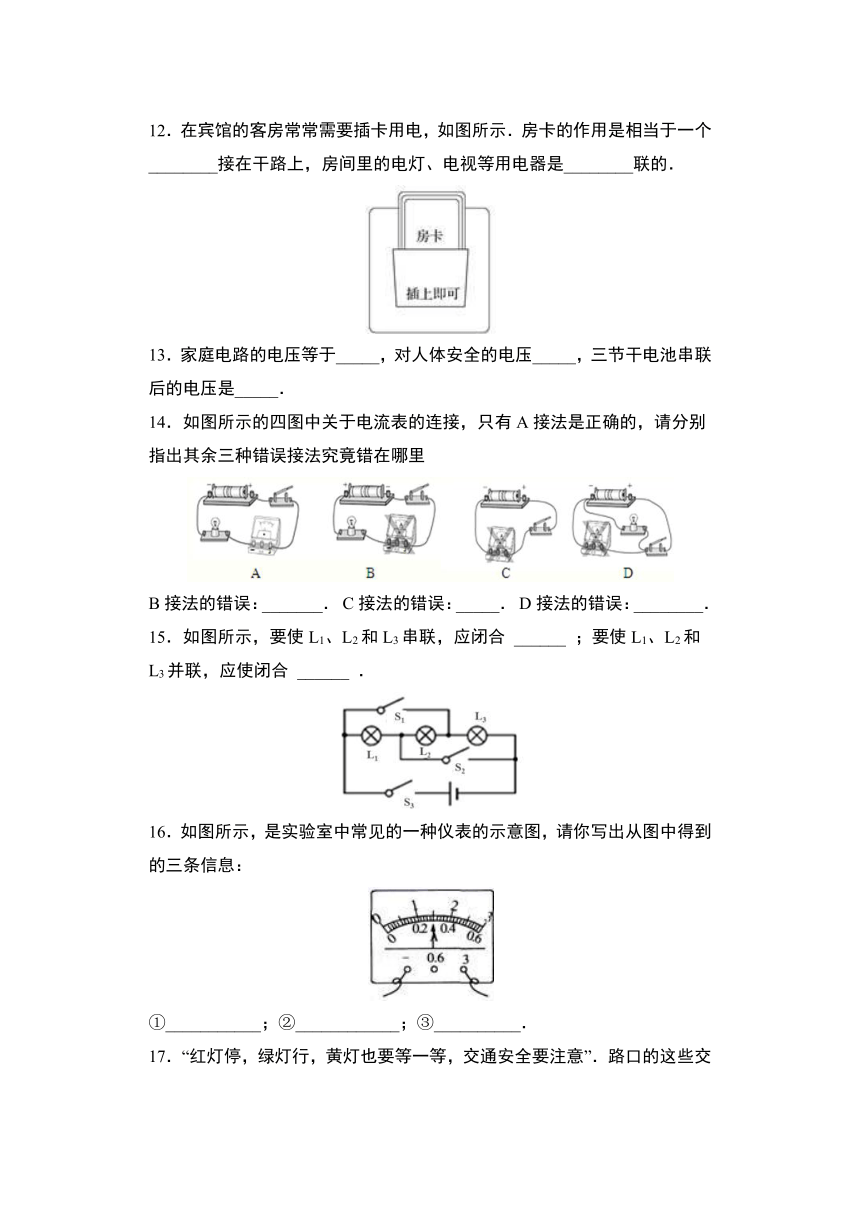

12．在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．
13．家庭电路的电压等于_____，对人体安全的电压_____，三节干电池串联后的电压是_____．
14．如图所示的四图中关于电流表的连接，只有A接法是正确的，请分别指出其余三种错误接法究竟错在哪里
B接法的错误：_______．
C接法的错误：_____．
D接法的错误：________．
15．如图所示，要使L1、L2和L3串联，应闭合
______
；要使L1、L2和L3并联，应使闭合
______
．
16．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
17．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是__的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流__（选填“变大”、“不变”或“变小”）．
18．下图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不亮，电路为____________（选填“通路”、“短路”、“断路”）；按下按键后，小灯泡发光，它两端的电压为____________V。
19．图是一种声光报警器的电路图，当开关__时，灯亮、铃不响；当开关_____时，灯亮同时铃响。
20．如图所示的电路中，开关S闭合时，灯L1和L2是____联的，若电源电压为8V，电压表的示数为3V，则灯L1两端的电压是____V，灯L2两端的电压____V．
三、解答题
21．根据电路图连接实物图．
22．如图所示电路的“○”中正确地填上电压表或电流表的符号
23．如图所示是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）．
（2）下表是某同学在实验中记录的实验数据：
电流表的位置
电流
0．3
0．3
1．5
指出上述表格所记录的数据中，明显错误的数值是______，造成错误的原因是______．
（3）该同学实验的不足之处是：______．
（4）实验中另一组同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是（_____）
A．通过灯泡的电流小
B．灯泡的灯丝断了
C．小灯泡被短路
D．小灯泡靠近负极了
（5）该实验得出的结论是：______．
24．瑞瑞同学准备对串联电路的电压规律进行探究．主要步骤如下：a、按图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到滑片P上的C点；d、测出AC间的电压．
（1）在按电路图连接电路时，应先将开关_____（填“断开”或“闭合”），A点连接电流表的_____接线柱（填“+”或“﹣”）．再滑动变阻器的滑片P移到_____端的位置．（填“左”或“右”）
（2）闭合开关S，发现电压表的指针偏转如图乙所示，这时他应立刻_____开关，并_____．
（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压？答：_____，原因是_____
（4）方法改正后，所测出AB、BC、AC间的电压记录在表格中；
（5）分析瑞瑞同学的实验数据得出的结论是：_____．
答案
1．C
2．B
3．D
4．C
5．D
6．A
7．C
8．B
9．A
10．B
11．一
所有
位置
不能
12．开关
并
13．220V
不高于36V
4.5V
14．正负接线柱接反
直接接在电源上，造成短路
与灯泡并联，造成短路
15．S3
S1、S2、S3
16．是一个电流表
电流表选择的量程是0～3A
电流表的示数为1.5A
17．并联
变大
18．断路
3
19．S1、S2均闭合
S1闭合，S2断开
20．串联
3
5
21．22．
23．不相同
1.5
用小量程测，却读了大量程的刻度
只做了一次实验，得出的结论有偶然性
C
串联电路中各处电流相等
24．断开
﹣
右
断开
更换0～15V量程
不能
电压表的正负接线柱接反了
串联电路两端的总电压等于各串联电阻两端的电压之和
