实验：练习使用多用电表

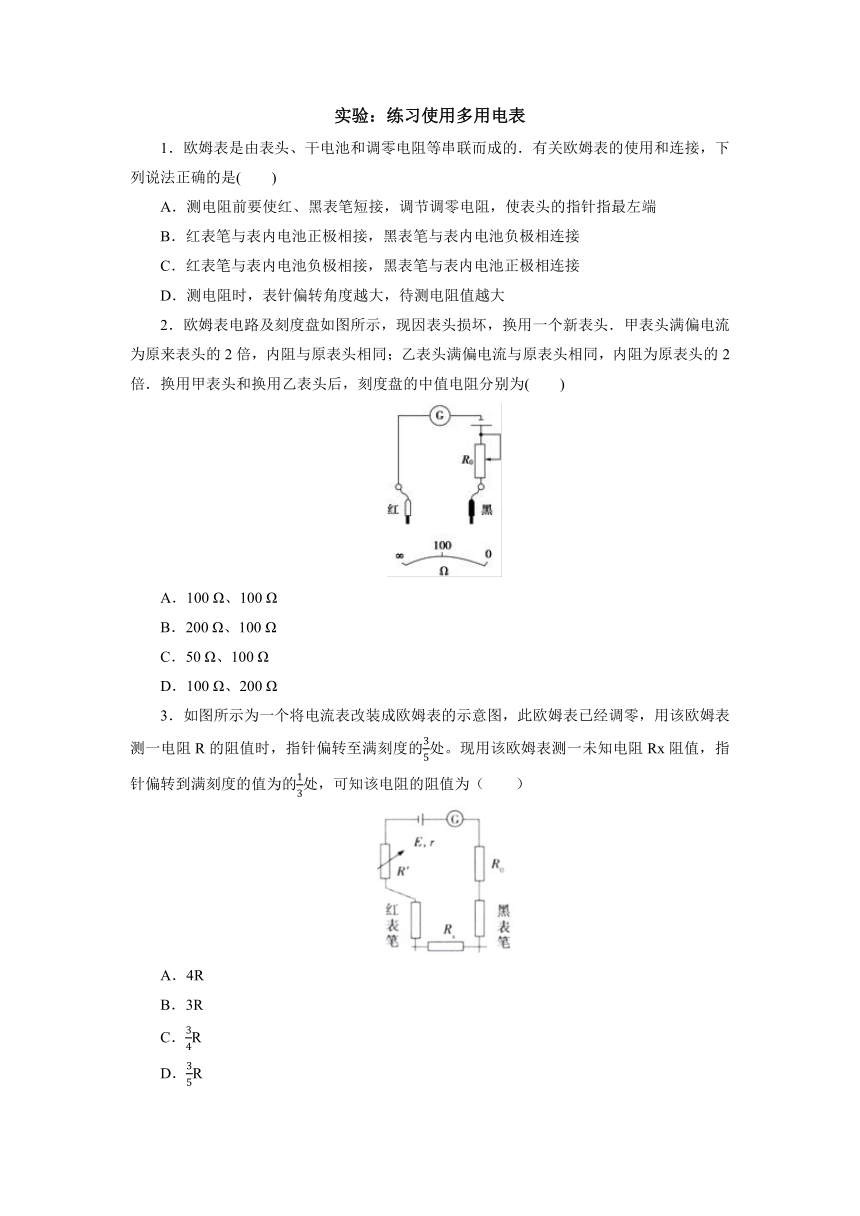

1．欧姆表是由表头、干电池和调零电阻等串联而成的．有关欧姆表的使用和连接，下列说法正确的是(　　)
A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端
B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接
C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接
D．测电阻时，表针偏转角度越大，待测电阻值越大
2．欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头．甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍．换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C．50
Ω、100
Ω
D．100
Ω、200
Ω
3．如图所示为一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的处。现用该欧姆表测一未知电阻Rx阻值，指针偏转到满刻度的值为的处，可知该电阻的阻值为（　　）
A．4R
B．3R
C．R
D．R

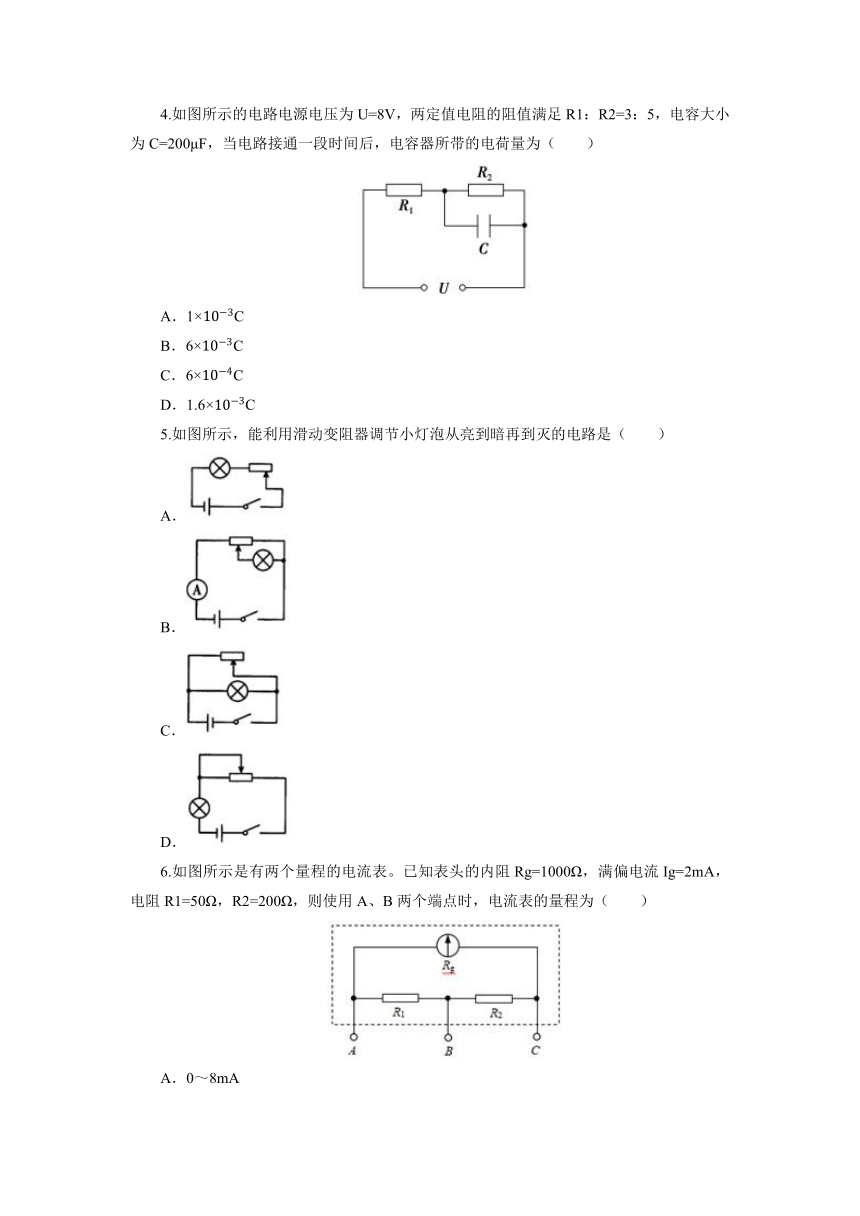

4.如图所示的电路电源电压为U=8V，两定值电阻的阻值满足R1：R2=3：5，电容大小为C=200μF，当电路接通一段时间后，电容器所带的电荷量为（　　）
A．1×C
B．6×C
C．6×C
D．1.6×C
5.如图所示，能利用滑动变阻器调节小灯泡从亮到暗再到灭的电路是（　　）
A．
B．
C．
D．
6.如图所示是有两个量程的电流表。已知表头的内阻Rg=1000Ω，满偏电流Ig=2mA，电阻R1=50Ω，R2=200Ω，则使用A、B两个端点时，电流表的量程为（　　）
A．0～8mA
B．0～10mA
C．0～48mA
D．0～50mA

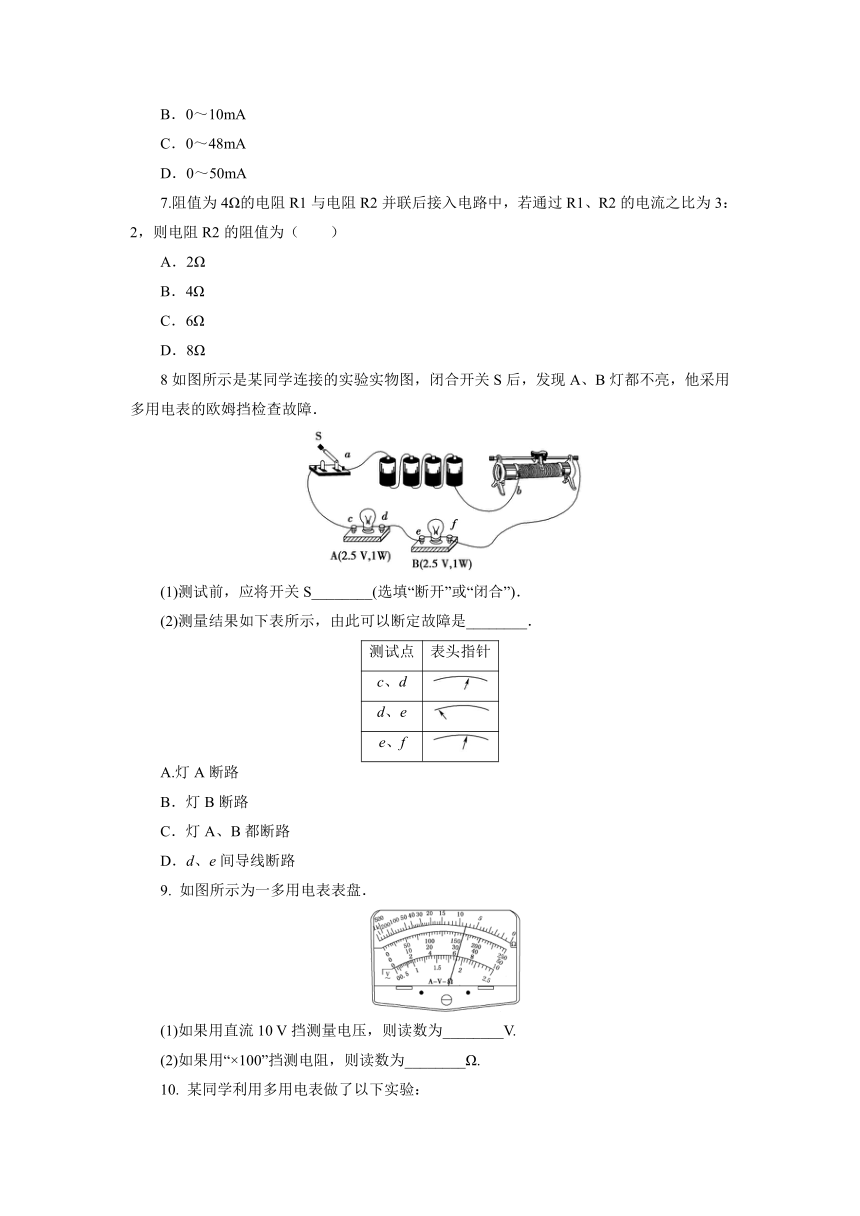

7.阻值为4Ω的电阻R1与电阻R2并联后接入电路中，若通过R1、R2的电流之比为3：2，则电阻R2的阻值为（　　）
A．2Ω
B．4Ω
C．6Ω
D．8Ω
8如图所示是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用多用电表的欧姆挡检查故障．
(1)测试前，应将开关S________(选填“断开”或“闭合”)．
(2)测量结果如下表所示，由此可以断定故障是________．
测试点
表头指针
c、d
d、e
e、f
A.灯A断路
B．灯B断路
C．灯A、B都断路
D．d、e间导线断路
9.
如图所示为一多用电表表盘．
(1)如果用直流10
V挡测量电压，则读数为________V.
(2)如果用“×100”挡测电阻，则读数为________Ω.
10.

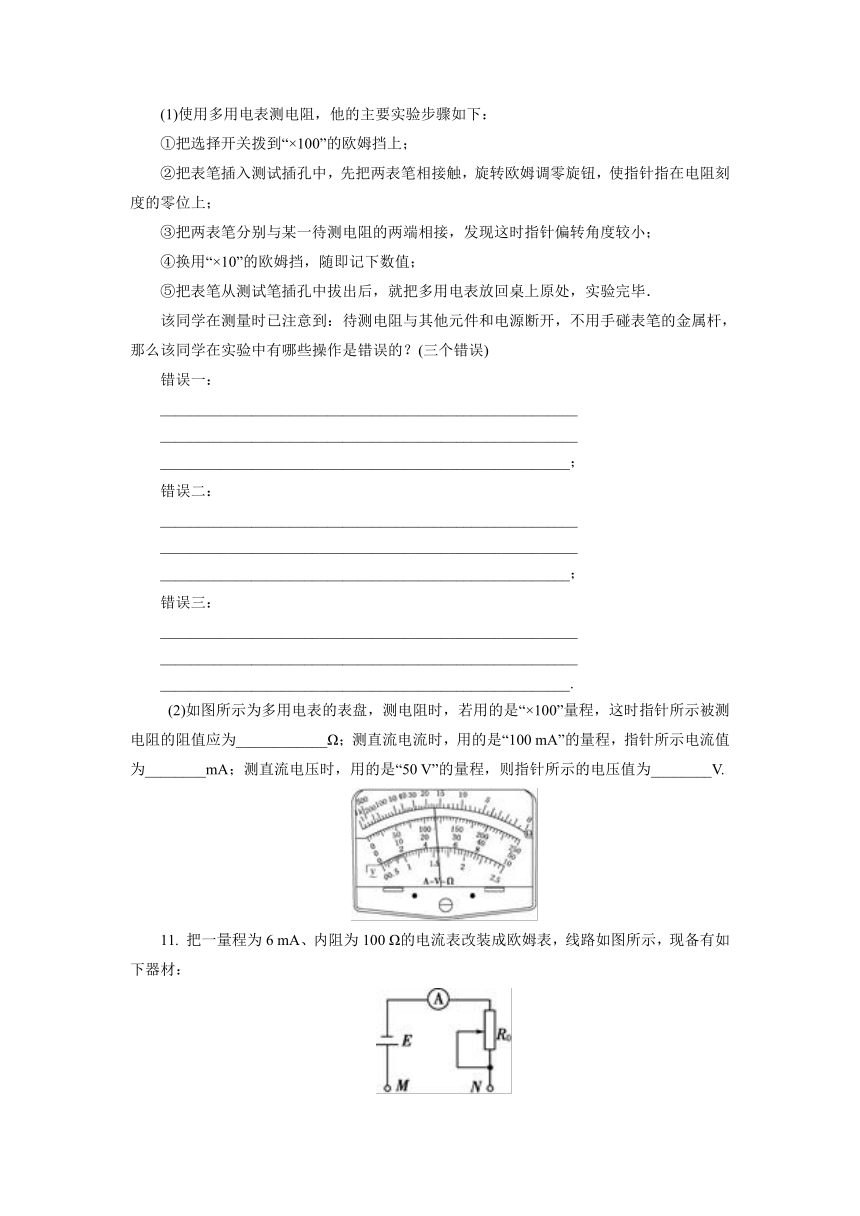

某同学利用多用电表做了以下实验：
(1)使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“×10”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)
错误一：
_______________________________________________________
_______________________________________________________
______________________________________________________；
错误二：
_______________________________________________________
_______________________________________________________
______________________________________________________；
错误三：
_______________________________________________________
_______________________________________________________
______________________________________________________.
(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100
mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50
V”的量程，则指针所示的电压值为________V.
11.
把一量程为6
mA、内阻为100
Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源(E＝3
V，内阻不计)
B．变阻器(0～100
Ω)
C．变阻器(0～500
Ω)
D．红表笔
E．黑表笔
(1)变阻器选用________．
(2)红表笔接________端，黑表笔接________端．(均选填“N”或“M”)
(3)电流表2
mA刻度处换成电阻刻度，其表示电阻值为________Ω.
参考答案
1．C
【解析】测量电阻之前都要进行欧姆调零，使指针指最右端电阻为零处，所以A错误；由欧姆表内部结构可知B错误，C正确；测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误．
2.
C
【解析】由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻．由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关．对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50
Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100
Ω.
3.
B
【解析】解：设电源电动势为E，欧姆表的内阻为R内，电流表的满篇电流为Ig，则欧姆表调零时有Ig=……①，
测一电阻R的阻值时，指针偏转至满刻度的处，则有Ig=……②，
测一未知电阻Rx阻值，指针偏转到满刻度的值为的处，则Ig=……③，
由①②③得：Rx=3R，故ACD错误，B正确；
故选：B。
4．A
【解析】由题中电路图可知，两定值电阻R1、R2串联，由串联电路的特点可知，两定值电阻两端的电压与电阻成正比，则U1：U2=R1：R2=3：5，又U1+U2=8
V，所以U1=3
V，U2=5
V；电容器两极板之间的电压等于阻值为R2的定值电阻两端的电压，所以UC=U2=5
V，电容C=200μF=0.2×F，所以Q=CU2=0.2××5C=1×C，故A正确，BCD错误。
故选：A。
5．B
【解析】A、图A中滑动变阻器与灯泡串联，当滑片P左右滑到时，只能改变灯泡亮度，不能使灯泡熄灭，故A错误；
B、图B中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故B正确；
C、图C中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起电源短路，故C错误；
D、图D中滑动变阻器与灯泡串联，当滑片P左右滑到时，只能改变灯泡亮度，不能使灯泡熄灭，故D错误。
故选：B。
6．D
【解析】使用A、B两个端点时，当表头达到满偏电流时，电路中的总电流为I＝Ig+＝2×10 3A+A=0.050A=50mA，故电流表的量程为0～50mA，故D正确，ABC错误。
故选：D。
7．C
【解析】并联电路中电流之比等于电阻的反比；
故有：==
故有：R2=
R1=×4Ω=6Ω，故C正确，ABD错误。
故选：C。
8．
【解析】]　(1)用欧姆挡检查时，测试前应首先将开关S断开．
(2)根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时电阻无穷大，可以断定是d、e间导线断路．
[答案]　(1)断开　(2)D
9.
【解析】　(1)直流10
V挡，读表盘上第二排刻度“0～10”，最小分度为“0.2
V”，读数为6.6
V.
(2)电阻“×100”挡，读表盘上第一排刻度，测量值为8×100
Ω＝800
Ω.
[答案]　(1)6.6　(2)800
10．【解析】　(1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡．
(2)由指针指示情况可读得电阻值为1
700
Ω，测直流电流时，用的是“100
mA”的量程，指针所示电流值应为23.4×2
mA＝46.8
mA，测直流电压时，用的是“50
V”量程，则指针所示的电压值为23.4
V.
[答案]　(1)换用“×10”的欧姆挡　没有重新进行欧姆调零　没有将选择开关旋至“OFF”挡或交流电压最高挡
(2)1
700　46.8(46.6～47.0均可)　23.4(23.3～23.5均可)
11．【解析】　(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏，Ig＝，解得R0＝400
Ω，故变阻器应选C.
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端．
(3)电流I＝2
mA时，有I＝，解得Rx＝1
000
Ω.
[答案]　(1)C　(2)N　M　(3)1
000
